CMGSM Jan Voříšek

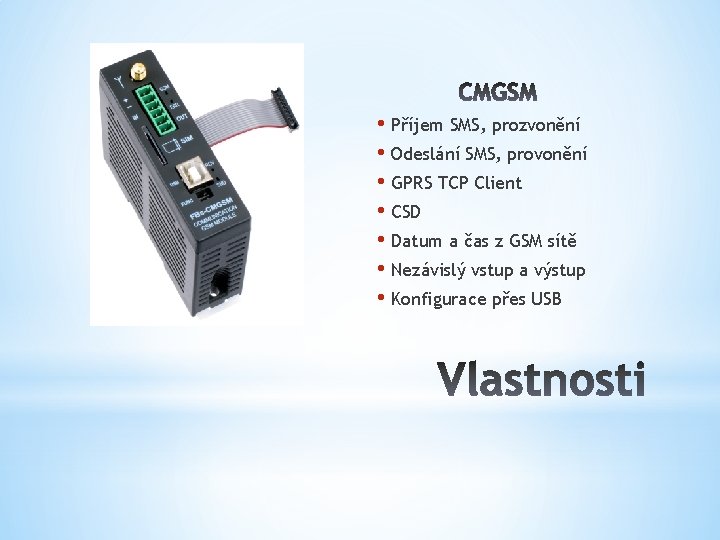

• Příjem SMS, prozvonění • Odeslání SMS, provonění • GPRS TCP Client • CSD • Datum a čas z GSM sítě • Nezávislý vstup a výstup • Konfigurace přes USB

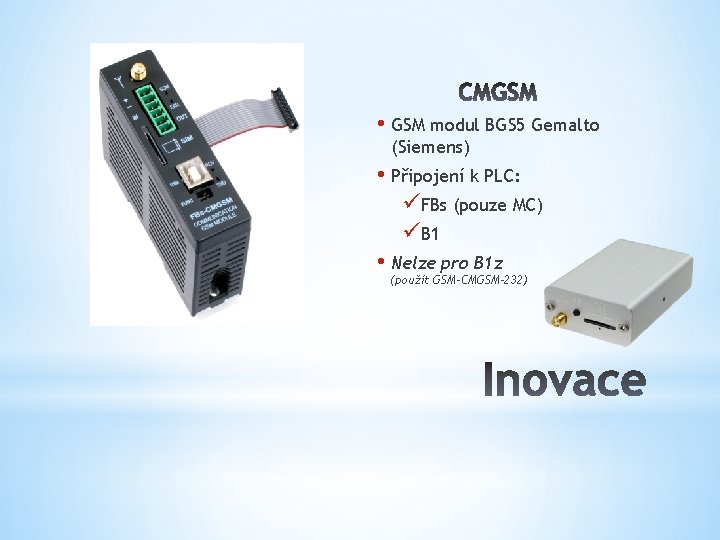

• GSM modul BGS 5 Gemalto (Siemens) • Připojení k PLC: üFBs (pouze MC) üB 1 • Nelze pro B 1 z (použít GSM-CMGSM-232)

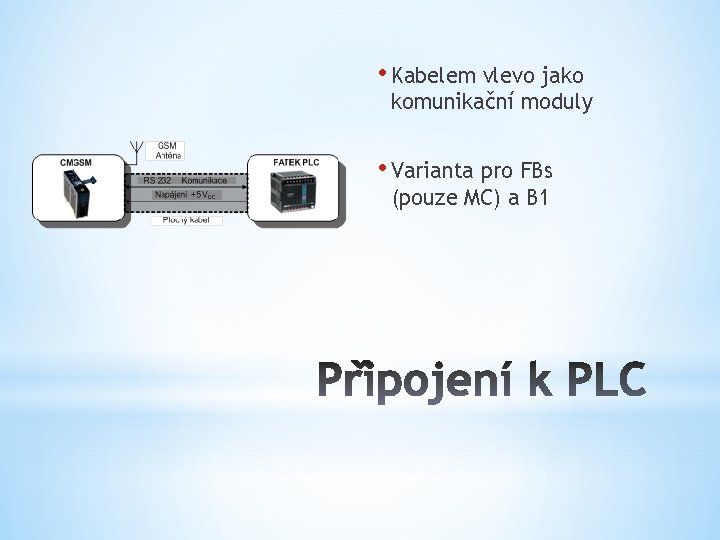

• Kabelem vlevo jako komunikační moduly • Varianta pro FBs (pouze MC) a B 1

*D 3810 … telefonní číslo *D 3820 … text *D 3800 … příkaz 0 x 0001 • Max 160 znaků • Default kódování

*D 3710 … telefonní číslo *D 3720 … text *D 3700 … příkaz 0 x 0001 • Max 160 znaků • Default kódování • Nutné potvrzovat

*Začínají #! *#!1234 INFO *#!1234 ON *#!1234 OFF • #!1234 CONFIG • #!1234 FACTORY

*CSD spojení *Win. Proladder • TCP Client přes GPRS

*D 3801 … příznak *D 3802 … sec *D 3803 … min *D 3804 … hod *D 3805 … den *D 3806 … měsíc *D 3807 … rok • D 3808 … den v týdnu • D 3909 … hod: min

*D 3900 -D 3901 • CMGSM 3; PIN=7608; APN=internet; SERVER=test. server. co m; PORT=5700; ACODE=998877; $

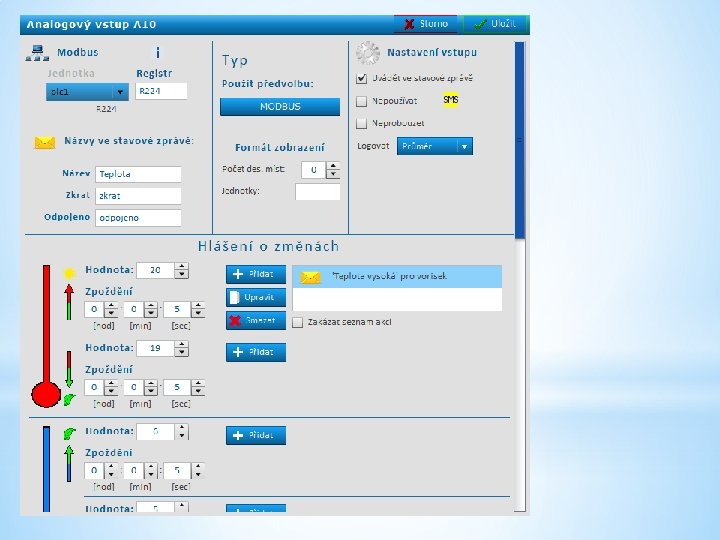

• Sea. Configurator • Pohodlné nastavování z PC • Spojení s CMGSM přes USB nebo GPRS

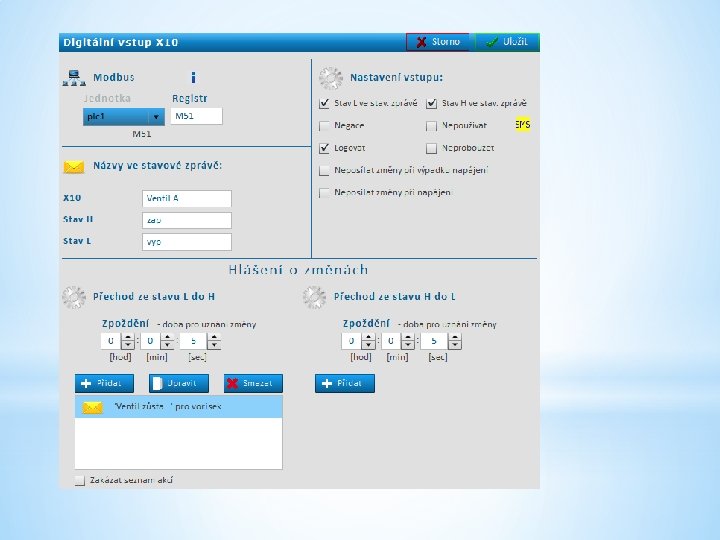

• SMS při změně • Hlášení pouze pokud změna trvá déle než • Stav ve zprávě o stavu

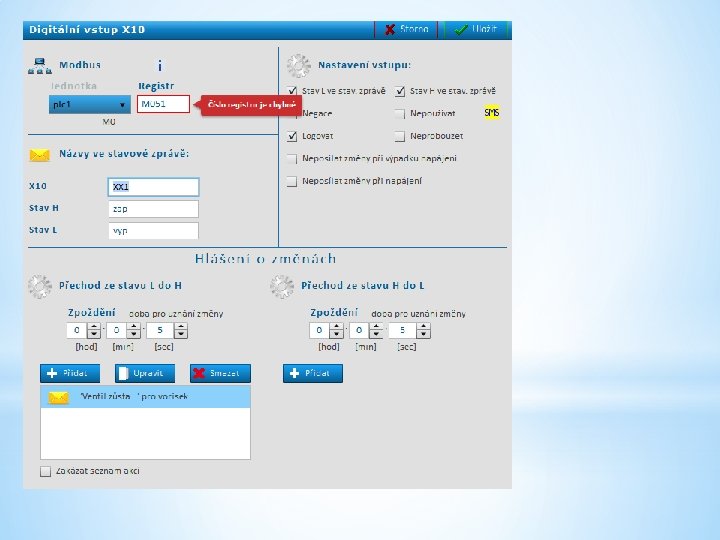

• SMS při změně • Hlášení pouze pokud změna trvá déle než • Stav ve zprávě o stavu
