Clt. Net hálózat kialakítása Ethernet hálózat alkalmazásával Dr. Szegi András 2021. 03. 05. Clt. Net hálózat 1
Clt-4 tűz- és vagyonvédelmi Felügyeleti rendszer 2021. 03. 05. Clt. Net hálózat 2
A CLT-4 rendszer fő jellemzői – Egy rendszerben max. 4 CLT-4 alközpont, melyek analóg vagy digitális rendszerűek. – digitális központonként 8 „B" osztályú címvonal, 31 címzőegység/vonal (248 cím) – analóg központonként 2 „A" osztályú címvonal, 124 Hochiki detektor/vonal (248 cím) lehet – legfeljebb 32 PC-s kezelési felület, (DOS vagy Windows alapú). – beépített szünetmentes tápegység, akkumulátor figyeléssel – alközpontonként 60 kezelési zóna, központonként max. 255 – alközpontonként 32, rendszerenként 100 címzett vagy direkt kimeneti vezérlés, mely lehet ellenőrzött, illetve intelligens (pl. oltásvezérlő) kimenet. – kis- és nagyfeszültségű jelfogós kimeneti egység, valamint ellenőrzött kimenet, pl. csappantyú-felügyelethez – 8 csatornás LED kimeneti egység – Intelligens kódzárak és kártyaolvasók (Seawing, Motorola) – vonal leválasztó Ex alkalmazásokhoz – a hagyományos címvonalak max. hossza: 500 m – az "A" osztályú Hochiki címvonalak max. hossza: 2000 m 2021. 03. 05. Clt. Net hálózat 3
A CLT-4 hálózatot nagy létesítmények – például ipari parkok, gyártelepek – integrált (tűz-, vagyon- és épület-felügyeleti) védelmére lehet alkalmazni. 2021. 03. 05. Clt. Net hálózat 4
Clt. Net alkalmazásának előnyei: • · Nagyszámú (több ezer) detektor alkalmazható. Maximum 16 CLT-4 rendszer lehet a hálózatban, rendszerenként maximum 992 címmel. • · A CLT-4 rendszerben helyi, a felügyeleti rendszerben a teljes hálózatra kiterjedő kezelési lehetőség. A felügyeleti központban ugyanazok a kezelési lehetőségek vannak, mint a CLT-4 kezelőegységen, grafikus megjelenítéssel, és gyakorlatilag korlátlan idejű eseménymemóriával kiegészítve. A kezelés Windows stílusú ablakrendszerű menükben történik. • · A redundáns moduláris felépítés miatt egy CLT-4 rendszer, a hálózat vagy a felügyeleti központ hibája esetén nem bénul meg a rendszer, egy hiba esetén legfeljebb egy CLT-4 rendszer esik ki. • · A CLT-4 hálózat elemei többféle közegen keresztül kapcsolódhatnak: RS 232 soros vonal (max. 50 m), soros áramhurok (max. 5000 m), RS 485 hálózat (max. 1000 m), Ethernet kapcsolat TCP/IP protokollal, üvegszálas hálózat (max. 2000 m/10000 m). A kapcsolódás minden esetben redundáns (kétszerezett) lehet. • · Internet kapcsolaton keresztül távoli hozzáférési lehetőség. 2021. 03. 05. Clt. Net hálózat 5

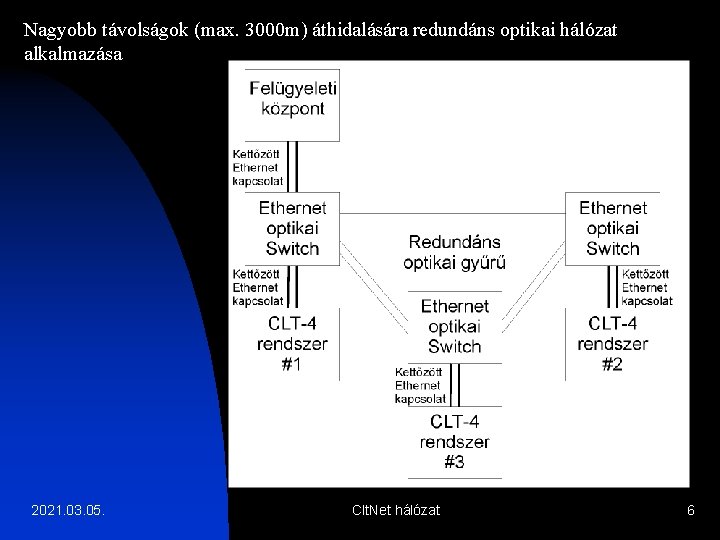

Nagyobb távolságok (max. 3000 m) áthidalására redundáns optikai hálózat alkalmazása 2021. 03. 05. Clt. Net hálózat 6
Két csatornás VEUDP kártya a CLT 4 VE központ kártyához Az adatátvitel UDP protokollal történik. A kártyán 2 db. aszinkron soros/Ethernet TP átalakító van (Pannocom E 1 A 1 -M). A kártyán lévő PIC mikrokontroller szervezi a két soros vonal és a CLT 4 VE egycsatornás soros vonalának kapcsolatát: • adáskor mindkét Ethernet csatornára kimegy az üzenet • vételkor az először megjelenő üzenetet adja tovább • elveszett csomagok figyelése csomagszámozással. 2021. 03. 05. Clt. Net hálózat 7
Clt. Net felügyeleti program képernyője 2021. 03. 05. Clt. Net hálózat 8
JENET project A Clt. Net fejlesztését az EC IST program támogatta. Ez 3 mérnökév bérét és a fejlesztéshez szükséges anyagok vásárlásához 400 e. Ft támogatást jelentett. Az eredmények hasznosítása A Clt-4 hálózatot nagyobb kiterjedésű rendszerek létrehozására alkalmazzuk. Várható felhasználás: 2 -3 rendszer évente. 2021. 03. 05. Clt. Net hálózat 9
