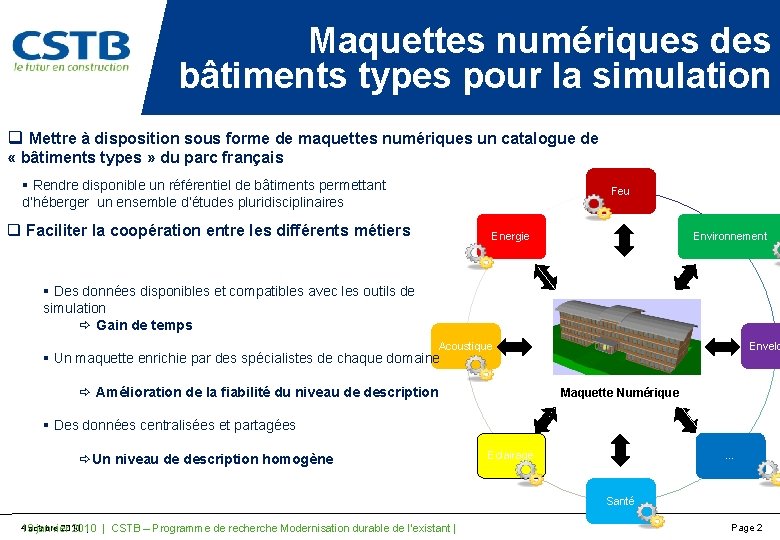

Maquettes numériques des bâtiments types pour la simulation q Mettre à disposition sous forme de maquettes numériques un catalogue de « bâtiments types » du parc français § Rendre disponible un référentiel de bâtiments permettant d’héberger un ensemble d’études pluridisciplinaires Feu q Faciliter la coopération entre les différents métiers Energie Environnement § Des données disponibles et compatibles avec les outils de simulation ð Gain de temps Acoustique Envelo § Un maquette enrichie par des spécialistes de chaque domaine ð Amélioration de la fiabilité du niveau de description Maquette Numérique § Des données centralisées et partagées ðUn niveau de description homogène Eclairage … Santé 419 octobre 2010 | janvier 2010 | CSTB – Programme de recherche Modernisation durable de l’existant | Page 2

20 maquettes disponibles actuellement q Les premières orientations § Segments ciblés 5 SECTEUR RESIDENTIEL SECTEUR NON-RESIDENTIEL Maisons Individuelles Bureau Logements collectifs Enseignement 7 4 4 § Des bâtiments réels afin de potentiellement : Ø Disposer de données de suivi Ø Renforcer des liens avec des partenaires extérieurs 4 octobre 2010 | Page 3

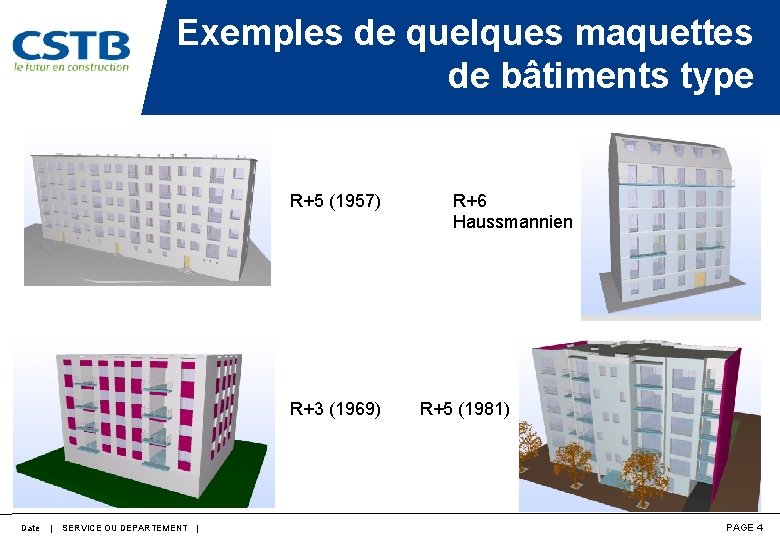

Exemples de quelques maquettes de bâtiments type R+5 (1957) R+3 (1969) Date | SERVICE OU DEPARTEMENT | R+6 Haussmannien R+5 (1981) PAGE 4

Modélisation énergétique Démarche à suivre § Géométrie: § Maquette numérique au format IFC exploitable dans Google Sketch. Up § Utilisation du plugin Open. Studio pour la création des fichiers de calculs Energy. Plus Date | SERVICE OU DEPARTEMENT | PAGE 5

§ Matériaux: § Exploiter les données matériaux de la maquettes numérique sémantismes (si existantes) § Exploiter les données de l’APUR (+ projet EPICEA) + données études CSTB sur rénovation de l’existant § Usages : (Apports interne, ventilation, ECS. . ) § Etudes sur les usages dans les bâtiments d’habitations § Utilisation de données réglementaire standard Date | SERVICE OU DEPARTEMENT | PAGE 6

Typographie et ilots Date | SERVICE OU DEPARTEMENT | PAGE 7

Exemple de modélisation d’un Bâtiment type § Bâtiment Haussmannien R+5+C fin XIXème § 12 logement + 9 chambres de bonnes § SHAB 1140 m² § Construction en mitoyenneté, façade sur cour et sur rue Date | SERVICE OU DEPARTEMENT | PAGE 8

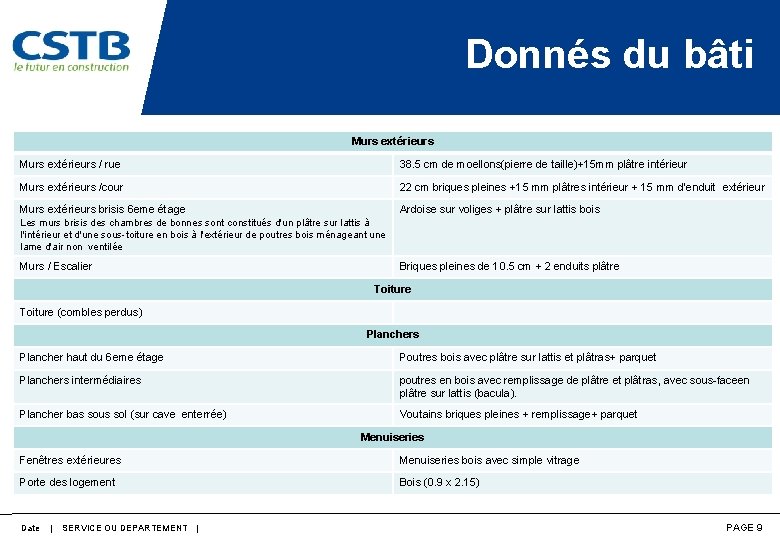

Donnés du bâti Murs extérieurs / rue 38. 5 cm de moellons(pierre de taille)+15 mm plâtre intérieur Murs extérieurs /cour 22 cm briques pleines +15 mm plâtres intérieur + 15 mm d’enduit extérieur Murs extérieurs brisis 6 eme étage Ardoise sur voliges + plâtre sur lattis bois Les murs brisis des chambres de bonnes sont constitués d'un plâtre sur lattis à l'intérieur et d'une sous-toiture en bois à l'extérieur de poutres bois ménageant une lame d'air non ventilée Murs / Escalier Briques pleines de 10. 5 cm + 2 enduits plâtre Toiture (combles perdus) Planchers Plancher haut du 6 eme étage Poutres bois avec plâtre sur lattis et plâtras+ parquet Planchers intermédiaires poutres en bois avec remplissage de plâtre et plâtras, avec sous-faceen plâtre sur lattis (bacula). Plancher bas sous sol (sur cave enterrée) Voutains briques pleines + remplissage+ parquet Menuiseries Fenêtres extérieures Menuiseries bois avec simple vitrage Porte des logement Bois (0. 9 x 2. 15) Date | SERVICE OU DEPARTEMENT | PAGE 9

Construction du modèle géométrique de EP § Import de la maquette numérique dans google Sketch. Up § Création du modèle géométrique simplifier des zones thermiques a simuler avec es outils du plugin Open Studio Date | SERVICE OU DEPARTEMENT | PAGE 10

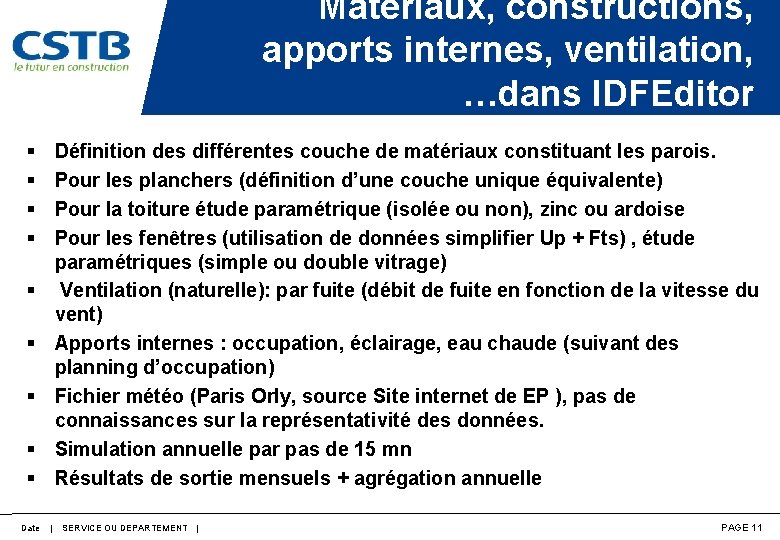

Matériaux, constructions, apports internes, ventilation, …dans IDFEditor § § Définition des différentes couche de matériaux constituant les parois. Pour les planchers (définition d’une couche unique équivalente) Pour la toiture étude paramétrique (isolée ou non), zinc ou ardoise Pour les fenêtres (utilisation de données simplifier Up + Fts) , étude paramétriques (simple ou double vitrage) Ventilation (naturelle): par fuite (débit de fuite en fonction de la vitesse du vent) Apports internes : occupation, éclairage, eau chaude (suivant des planning d’occupation) Fichier météo (Paris Orly, source Site internet de EP ), pas de connaissances sur la représentativité des données. Simulation annuelle par pas de 15 mn Résultats de sortie mensuels + agrégation annuelle § § § Date | SERVICE OU DEPARTEMENT | PAGE 11

Modélisation du bâti dans son environnement (ilots) § Modélisation des modèles d’ombrage des bâtiments autour § Etude paramétrique : § § Date | orientation largeur de rue et cour hauteurs des bâtiments type d’ilot SERVICE OU DEPARTEMENT | PAGE 12

Exemple simulation du 01/01 au 08/01 Date | SERVICE OU DEPARTEMENT | PAGE 13

Exemple simulation du 15/07 au 22/07 Date | SERVICE OU DEPARTEMENT | PAGE 14

Consommation annuelle Consommation chauffage (énergie Etude orientation Nord-Sud Etude APUR orientation Est (théorique) -Ouest APUR (réelle) 121 117 133 - 284 276 306 241 finale) k. Wh/m²/an Consommation chauffage + ECS (énergie primaire) k. Wh/m²/an Date | SERVICE OU DEPARTEMENT | PAGE 15
