Clique para avançar SEGURANÇA EM ELETRICIDADE: ENTENDENDO OS BENEFÍCIOS DOS GFCI’s EXCLUSIVIDADE QUALISSEG GFCI – INTERRUPTOR DE CIRCUITO POR FALHA DE ATERRAMENTO (GROUND FAULT CIRCUIT INTERRUPTER) A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br

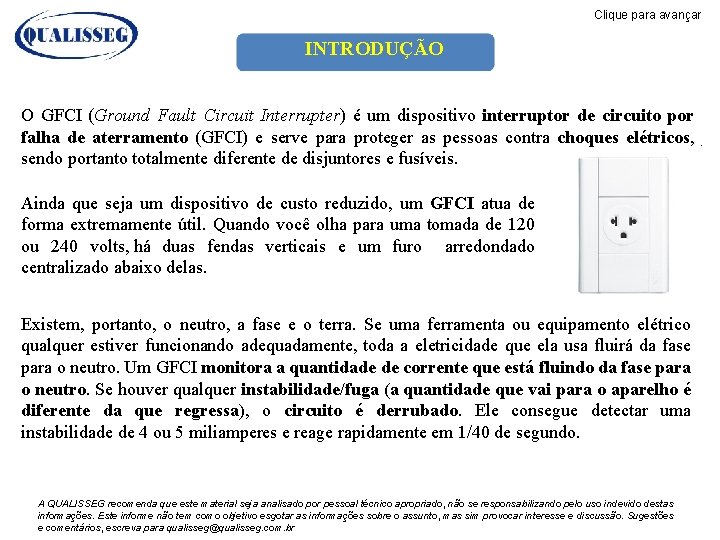

Clique para avançar INTRODUÇÃO O GFCI (Ground Fault Circuit Interrupter) é um dispositivo interruptor de circuito por falha de aterramento (GFCI) e serve para proteger as pessoas contra choques elétricos, sendo portanto totalmente diferente de disjuntores e fusíveis. Ainda que seja um dispositivo de custo reduzido, um GFCI atua de forma extremamente útil. Quando você olha para uma tomada de 120 ou 240 volts, há duas fendas verticais e um furo arredondado centralizado abaixo delas. Existem, portanto, o neutro, a fase e o terra. Se uma ferramenta ou equipamento elétrico qualquer estiver funcionando adequadamente, toda a eletricidade que ela usa fluirá da fase para o neutro. Um GFCI monitora a quantidade de corrente que está fluindo da fase para o neutro. Se houver qualquer instabilidade/fuga (a quantidade que vai para o aparelho é diferente da que regressa), o circuito é derrubado. Ele consegue detectar uma instabilidade de 4 ou 5 miliamperes e reage rapidamente em 1/40 de segundo. A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br

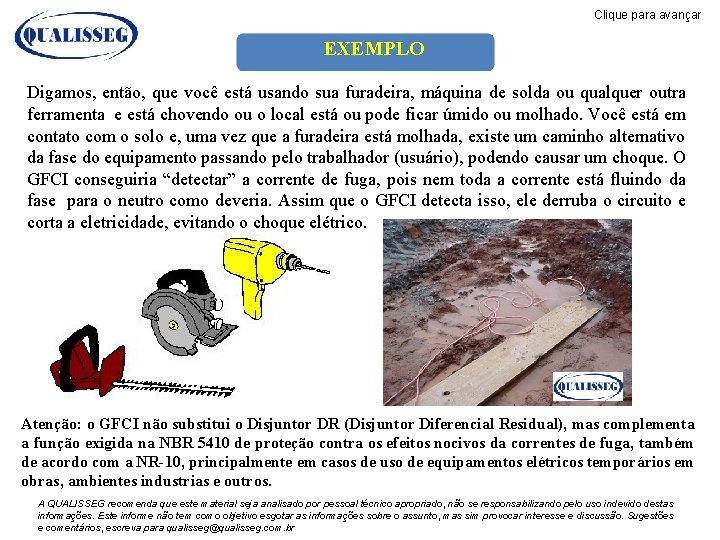

Clique para avançar EXEMPLO Digamos, então, que você está usando sua furadeira, máquina de solda ou qualquer outra ferramenta e está chovendo ou o local está ou pode ficar úmido ou molhado. Você está em contato com o solo e, uma vez que a furadeira está molhada, existe um caminho alternativo da fase do equipamento passando pelo trabalhador (usuário), podendo causar um choque. O GFCI conseguiria “detectar” a corrente de fuga, pois nem toda a corrente está fluindo da fase para o neutro como deveria. Assim que o GFCI detecta isso, ele derruba o circuito e corta a eletricidade, evitando o choque elétrico. Atenção: o GFCI não substitui o Disjuntor DR (Disjuntor Diferencial Residual), mas complementa a função exigida na NBR 5410 de proteção contra os efeitos nocivos da correntes de fuga, também de acordo com a NR-10, principalmente em casos de uso de equipamentos elétricos temporários em obras, ambientes industrias e outros. A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br

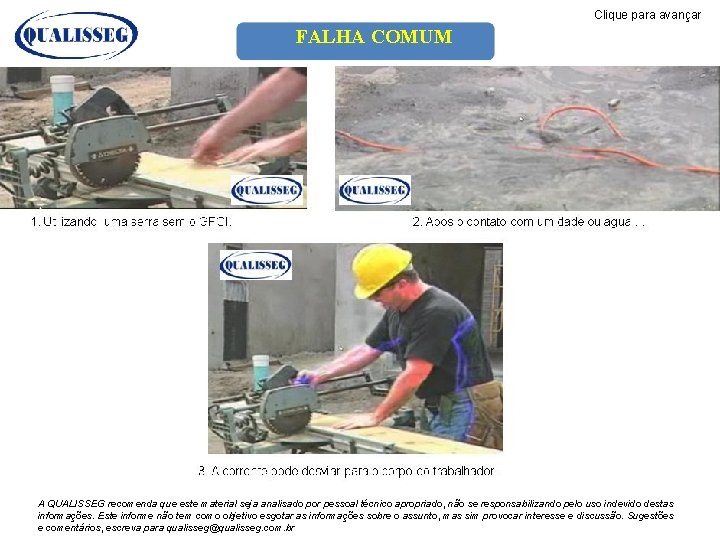

Clique para avançar FALHA COMUM A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br

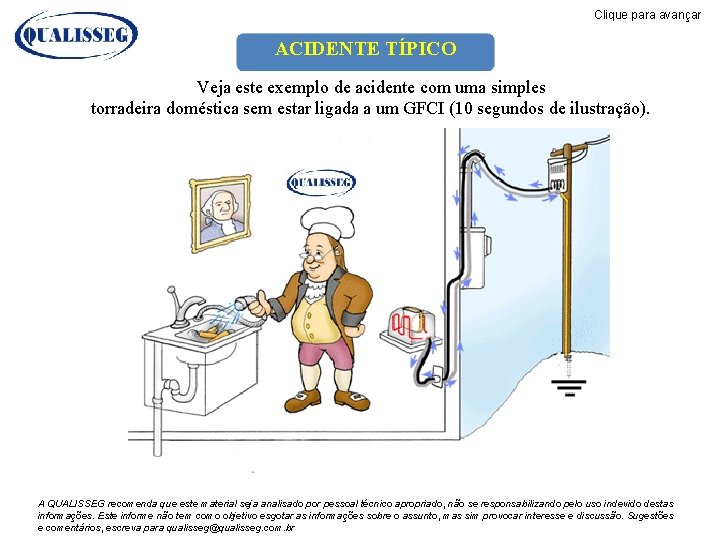

Clique para avançar ACIDENTE TÍPICO Veja este exemplo de acidente com uma simples torradeira doméstica sem estar ligada a um GFCI (10 segundos de ilustração). A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br

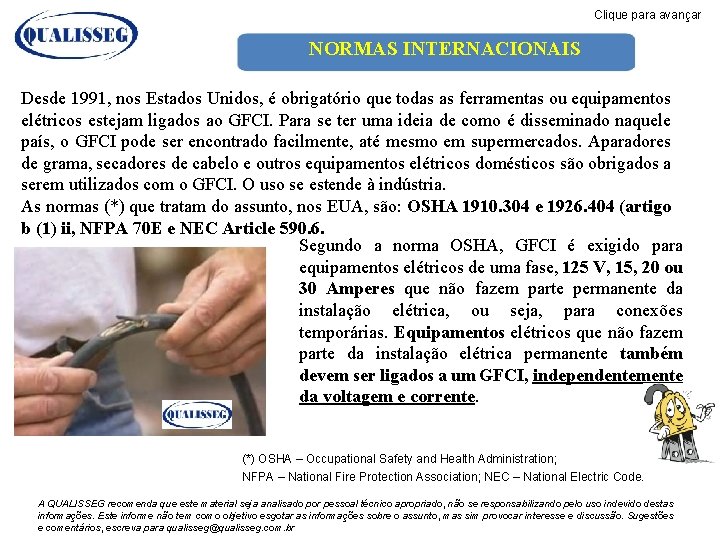

Clique para avançar NORMAS INTERNACIONAIS Desde 1991, nos Estados Unidos, é obrigatório que todas as ferramentas ou equipamentos elétricos estejam ligados ao GFCI. Para se ter uma ideia de como é disseminado naquele país, o GFCI pode ser encontrado facilmente, até mesmo em supermercados. Aparadores de grama, secadores de cabelo e outros equipamentos elétricos domésticos são obrigados a serem utilizados com o GFCI. O uso se estende à indústria. As normas (*) que tratam do assunto, nos EUA, são: OSHA 1910. 304 e 1926. 404 (artigo b (1) ii, NFPA 70 E e NEC Article 590. 6. Segundo a norma OSHA, GFCI é exigido para equipamentos elétricos de uma fase, 125 V, 15, 20 ou 30 Amperes que não fazem parte permanente da instalação elétrica, ou seja, para conexões temporárias. Equipamentos elétricos que não fazem parte da instalação elétrica permanente também devem ser ligados a um GFCI, independentemente da voltagem e corrente. (*) OSHA – Occupational Safety and Health Administration; NFPA – National Fire Protection Association; NEC – National Electric Code. A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br

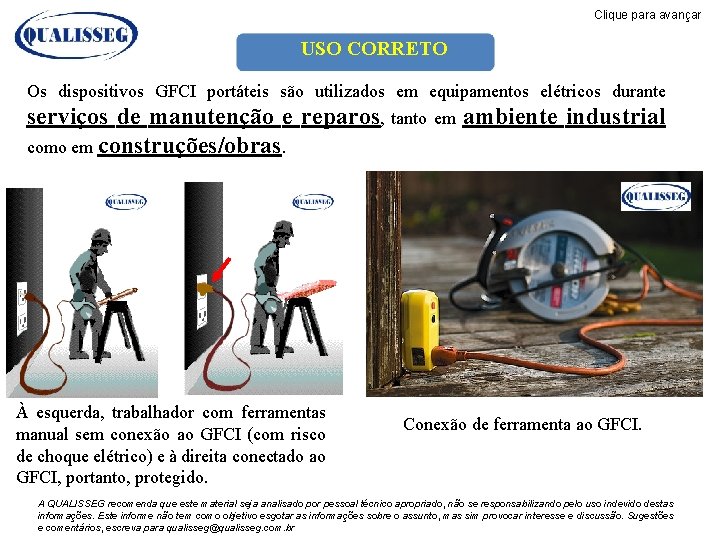

Clique para avançar USO CORRETO Os dispositivos GFCI portáteis são utilizados em equipamentos elétricos durante serviços de manutenção e reparos, tanto em ambiente industrial como em construções/obras. À esquerda, trabalhador com ferramentas manual sem conexão ao GFCI (com risco de choque elétrico) e à direita conectado ao GFCI, portanto, protegido. Conexão de ferramenta ao GFCI. A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br

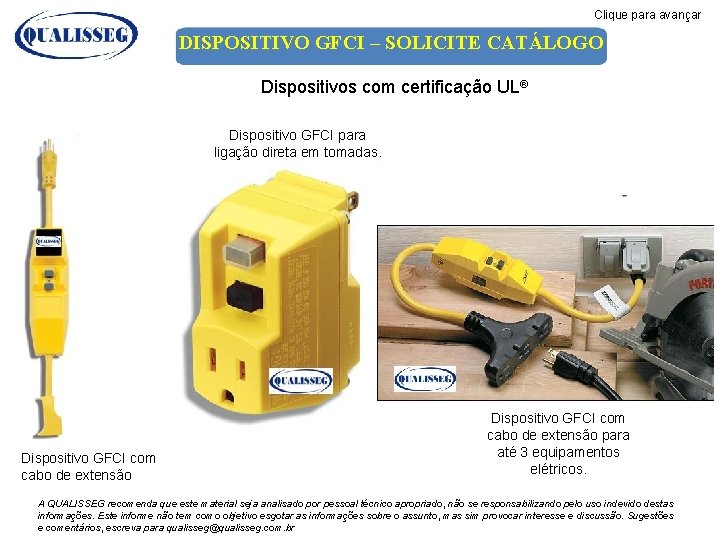

Clique para avançar DISPOSITIVO GFCI – SOLICITE CATÁLOGO Dispositivos com certificação UL® Dispositivo GFCI para ligação direta em tomadas. Dispositivo GFCI com cabo de extensão para até 3 equipamentos elétricos. A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br

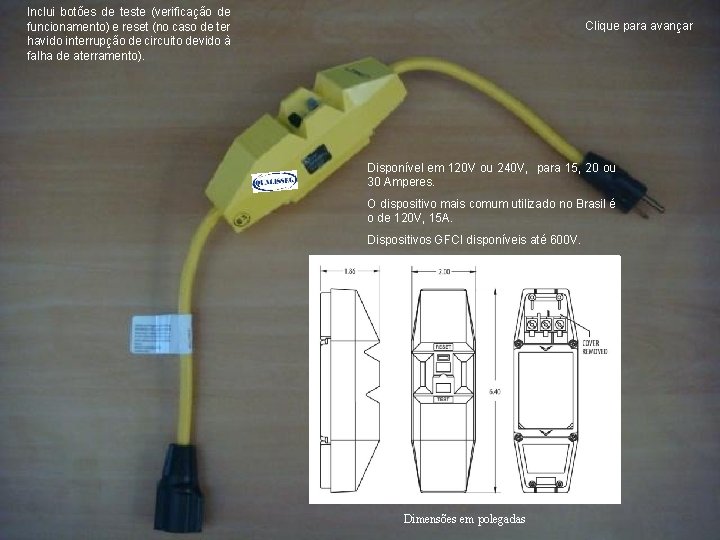

Inclui botões de teste (verificação de funcionamento) e reset (no caso de ter havido interrupção de circuito devido à falha de aterramento). Clique para avançar Disponível em 120 V ou 240 V, para 15, 20 ou 30 Amperes. O dispositivo mais comum utilizado no Brasil é o de 120 V, 15 A. Dispositivos GFCI disponíveis até 600 V. A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões Dimensões em polegadas e comentários, escreva para qualisseg@qualisseg. com. br

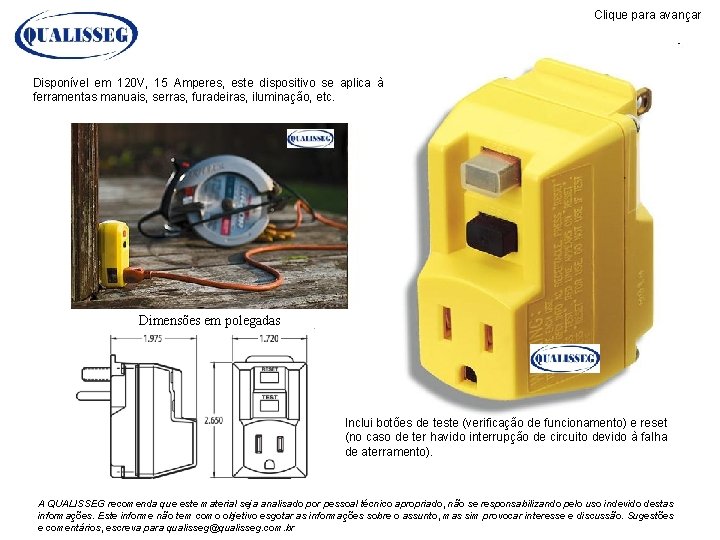

Clique para avançar Disponível em 120 V, 15 Amperes, este dispositivo se aplica à ferramentas manuais, serras, furadeiras, iluminação, etc. Dimensões em polegadas Inclui botões de teste (verificação de funcionamento) e reset (no caso de ter havido interrupção de circuito devido à falha de aterramento). A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br

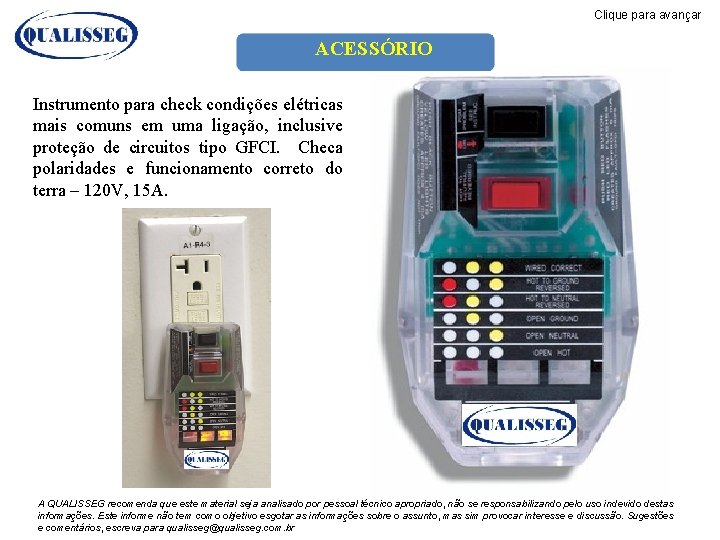

Clique para avançar ACESSÓRIO Instrumento para check condições elétricas mais comuns em uma ligação, inclusive proteção de circuitos tipo GFCI. Checa polaridades e funcionamento correto do terra – 120 V, 15 A. A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br

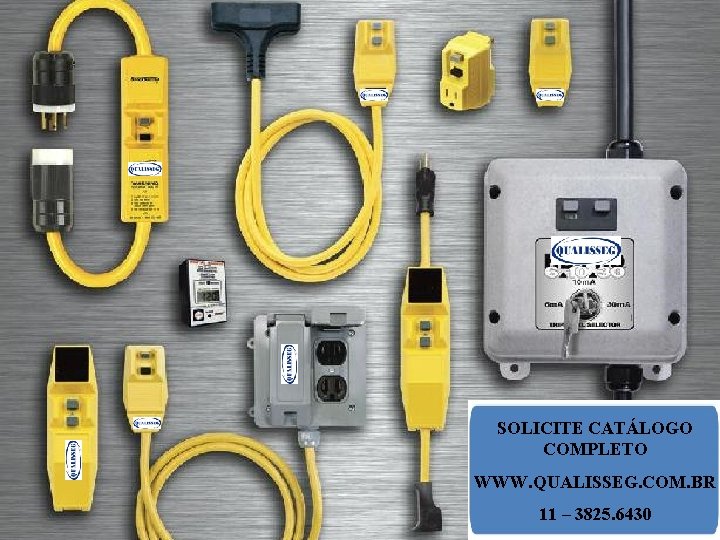

Clique para avançar SOLICITE CATÁLOGO COMPLETO WWW. QUALISSEG. COM. BR A QUALISSEG recomenda que este material seja analisado por pessoal técnico apropriado, não se responsabilizando pelo uso indevido destas informações. Este informe não tem como objetivo esgotar as informações sobre o assunto, mas sim provocar interesse e discussão. Sugestões e comentários, escreva para qualisseg@qualisseg. com. br 11 – 3825. 6430
