clipping taglio ai bordi e facce nascoste clipping

clipping (taglio ai bordi) e facce nascoste

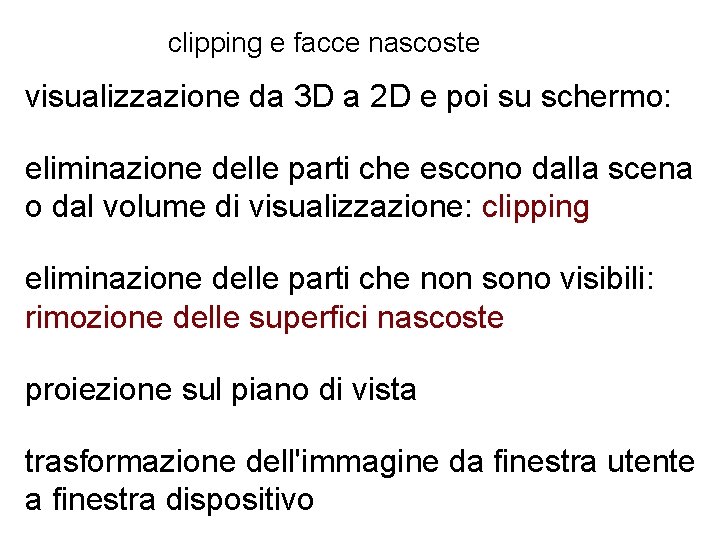

clipping e facce nascoste visualizzazione da 3 D a 2 D e poi su schermo: eliminazione delle parti che escono dalla scena o dal volume di visualizzazione: clipping eliminazione delle parti che non sono visibili: rimozione delle superfici nascoste proiezione sul piano di vista trasformazione dell'immagine da finestra utente a finestra dispositivo

clipping e facce nascoste eliminazione delle parti che escono dalla scena o dal volume di visualizzazione: clipping nella figura sotto a sinistra le parti fuori scena sono eliminate, resta quanto a destra:

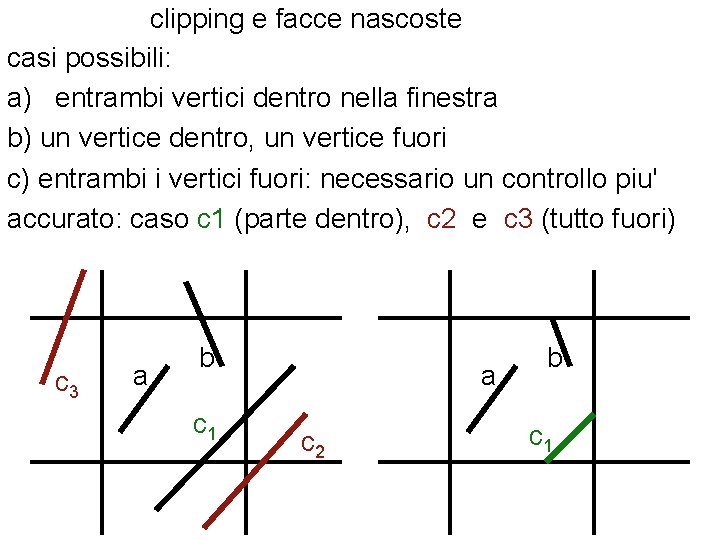

clipping e facce nascoste casi possibili: a) entrambi vertici dentro nella finestra b) un vertice dentro, un vertice fuori c) entrambi i vertici fuori: necessario un controllo piu' accurato: caso c 1 (parte dentro), c 2 e c 3 (tutto fuori) c 3 a b c 1 a c 2 b c 1

clipping e facce nascoste nel caso c) con entrambi i vertici fuori e' necessario un controllo piu' accurato: caso c 1 (parte dentro), c 2 e c 3 (tutto fuori) per distinguere i sottocasi devo trovare le intersezioni del segmento (ad es. c 2) con le rette che formano la finestra di clipping, e poi stabilire dove si trovano. . . metodo inefficiente, non si usa. c 3 a b c 1 a c 2 b c 1

clipping e facce nascoste schema per clipping piu' veloce: si assegna un bit per le regioni definite dalle 4 rette limite della finestra: bit 1 per y>ymax (sopra), 1001 1000 1010 bit 2 per y<ymin (sotto) X bit 3 per x>xmax (destra) 0001 0000 0010 bit 4 per x<xmin (sinistra) b (sono i bit del segno di ymax-y, y-ymin, xmax-x, . . ) 0101 0100 0110 si nota inoltre che se l'AND dei codici degli estremi != 0 , allora gli estremi stanno nello stesso settore->il segmento sta tutto fuori; se l'AND dei due codici ==0 allora calcolo l'intersezione (ad es. per il segm. b trovo il punto X) ed elimino uno delle due parti del segm (con il test dei 4 bit) [Algor. Cohen-Sutherland]

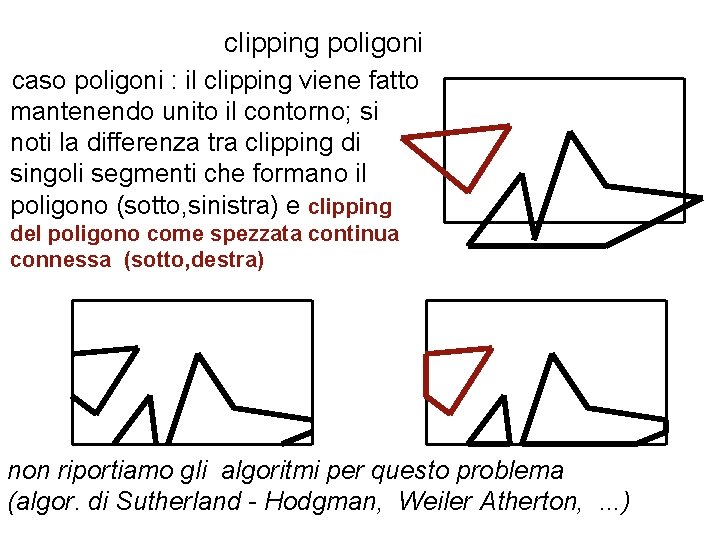

clipping poligoni caso poligoni : il clipping viene fatto mantenendo unito il contorno; si noti la differenza tra clipping di singoli segmenti che formano il poligono (sotto, sinistra) e clipping del poligono come spezzata continua connessa (sotto, destra) non riportiamo gli algoritmi per questo problema (algor. di Sutherland - Hodgman, Weiler Atherton, . . . )

clipping menzioniamo solamente altri problemi di clipping: clipping di figure generiche delimitate da curve generiche (es. ellisse) clipping di testo (clipping a livello di stringa, di singolo carattere, di parti di singolo carattere) Line clipping: Sproull-Sutherland '68, Liang-Barsky '84, Nicholl-Lee-Nicholl '87, Poligon clipping: Sutherland Hodgman '74, Liang-Barsky 83, Weiler Atherton '74

operazioni logiche su due figure geometriche: A op B un algoritmo di calcolo del contorno di un operazione logica tra due figure geometriche piane e' stato sviluppato per un progetto di "macchina visuale" nel '77, programma "matrix", (Zajec. Hmeljak) qui a destra; nella fig. in alto a sinistra e' visibile l'xor tra due figure irregolari, in basso a destra l'and, a sinistra il clipping xor diff clip and

clipping 3 D poliedri lo stesso problema del mantenere la connessione dei lati di un poligono si presenta nel caso 3 D per oggetti solidi con faccie piane (cubo, poliedro, cono, ecc); problemi posti e risolti negli anni 60 -70 in Open. GL e' possibile specificare altri piani di clipping (oltre il frustum), con apposita procedura: gl. Clip. Plane( id, plane. Parameters); gl. Enable(id); id e' GL_CLIP_PLANEk (k=0, 1, 2. . , n. CP il numero mass. di piani di clipping si ha con gl. Get. Integerv(GL_MAX_CLIP_PLANES, num. Planes);

facce nascoste dopo la fase di clipping che elimina tutti gli oggetti che stanno fuori della finestra (o spazio) di visualizzazione, e elimina le parti di oggetti che sono in parte dentro in parte fuori scena, rimane il problema rimozione delle superfici nascoste risale agli anni 60; esistono molti algoritmi per risolverlo, I. Sutherland, R. Sproull, R. Shumacker: A Characterization of Ten Hidden. Surface Algorithms, Computing Surveys, ACM, vol. 6, nr. 1, 1974, p. 1 -55 vediamo alcuni. . .

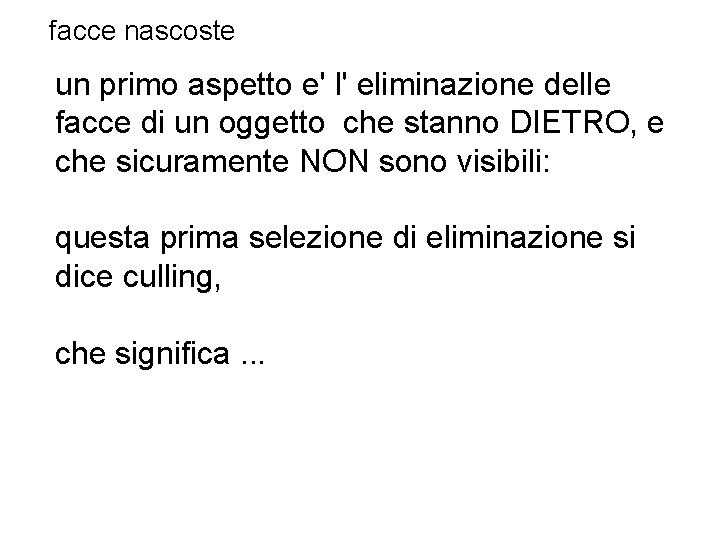

facce nascoste un primo aspetto e' l' eliminazione delle facce di un oggetto che stanno DIETRO, e che sicuramente NON sono visibili: questa prima selezione di eliminazione si dice culling, che significa. . .

culling cull |kəl| |kʌl|verb [ trans. ] (usu. be culled) select from a large quantity; obtain from a variety of sources : anecdotes culled from Greek and Roman history. reduce the population of (a wild animal) by selective slaughter : he sees culling deer as a necessity | [as n. ] (culling) kangaroo culling. send (an inferior or surplus animal on a farm) to be slaughtered. poetic/literary pick (flowers or fruit) : [as adj. ] (culled) fresh culled daffodils. [ selezionare, scegliere, cernire, scremare ]

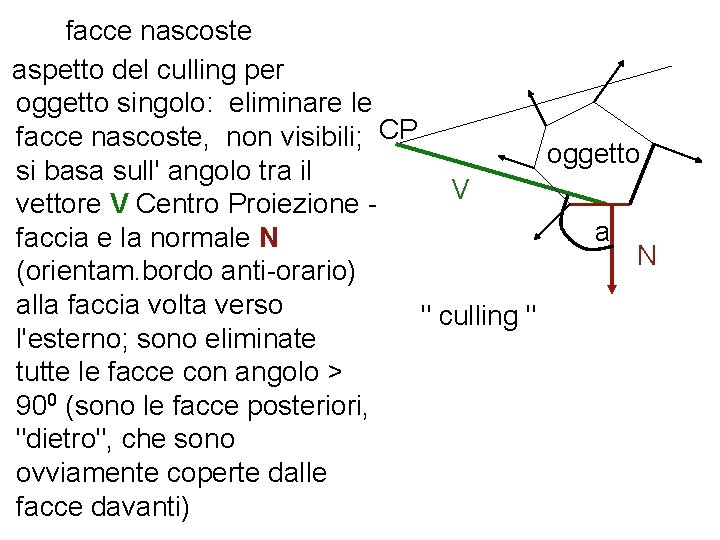

facce nascoste aspetto del culling per oggetto singolo: eliminare le facce nascoste, non visibili; CP oggetto si basa sull' angolo tra il V vettore V Centro Proiezione a faccia e la normale N N (orientam. bordo anti-orario) alla faccia volta verso " culling " l'esterno; sono eliminate tutte le facce con angolo > 900 (sono le facce posteriori, "dietro", che sono ovviamente coperte dalle facce davanti)

Open. GL culling: gl. Enable( GL_CULL_FACE); gl. Cull. Face(mode); // mode = GL_BACK, GL_FRONT. . . gl. Disable( GL_CULL_FACE);

rimozione facce posteriori il sistema Open. GL prevede una procedura per specificare le normali alle primitive, gl. Enable(GL_NORMALIZE); // per avere le normali unitarie (piu'veloce) gl. Normal 3 fv(normal. Vector); gl. Begin(GL_TRIANGLES); gl. Vertex 3 fv(vert 1); . . . ; gl. Vertex 3 fv(vert 3); gl. End(); . . . la possibilita' di specificare il verso "esterno" / "interno" con scelta CCW o CW (clockwise). . .

normale a poligono se P 1, P 2, P 3 sono tre vertici di un poligono (orientato antiorario), e se V 1=(P 2 -P 1) =(x 1, y 1, z 1), e V 2=(P 3 -P 2) = (x 2, y 2, z 2) allora la normale e ' data dal prodotto vettoriale N = V 1 ^ V 2 che e' dato dalla matrice a destra, che da': ux uy uz Nx = y 1*z 2 -z 1*y 2, x 1 y 1 z 1 Ny = x 1*z 2 -z 1*x 2, e Nz = x 1*y 2 -y 1*x 2 y 2 z 2 Caso in cui non so come sono orientati i poligoni devo fare un test aggiuntivo per saper la direzione della normale (ad es. calcolo il prodotto scalare N*B tra la N Normale al poligono e B vettore Baricentro Oggetto - Punto del Poligono)

piu' complesso e piu' rilevante e' il problema delle superfici di un oggetto nascoste da altri oggetti, cioe' l' eliminazione delle faccie nascoste

facce nascoste caso di piu' oggetti: due gruppi di algoritmi di rimozione delle facce nascoste perche' coperte da altri oggetti: un primo gruppo lavora nello spazio degli oggetti (object-space methods) ogni faccia (ogni primitiva) di un oggetto viene confrontata con tutte le facce (le primitive) dell'altro oggetto (se ho 2 oggetti); la complessita' di tale approccio e' k 2, se k e' il numero complessivo delle faccie

facce nascoste object-space methods: lavoro nello spazio degli oggetti, dove ogni faccia (ogni primitiva) di un oggetto viene confrontata con tutte le facce (le primitive) dell'altro oggetto (se ho 2 oggetti); i casi possibili sono quelli in figura: posizioni reciproche di due primitive geometriche poligono A copre B A e B disgiunti A copre B parzialmente B copre A parzialmente poligono B copre A

facce nascoste: image-space methods un'altra famiglia di algoritmi per la rimozione delle facce nascoste si basa su dei test - pixel per pixel - di quale faccia e' visibile per quel pixel; le facce devono esser ordinate, i test per ogni pixel implicano un test su ogni faccia/ogni oggetto intersecato dal raggio, se ho nx * ny pixel e k oggetti, in totale nx * ny * k test "most visible-surface algorithms use image-space methods" (Hearn-Baker) �. . . vedremo in seguito.

facce nascoste a tutti gli algoritmi usati per la rimozione delle faccie nascoste si aggiungono procedimenti per ottimizzare la velocita': primo l' ordinamento degli oggetti della scena rispetto la distanza dal piano di proiezione (asse z), suddivisione della scena in regioni omogenee, per ridurre il numero dei confronti oggetto-oggetto o faccia -faccia necessari, e non ripetere test gia' fatti; infine, spesso sono usati algoritmi ibridi, una prima fase con metodi image-space (ottimizzati), poi per i dettagli vengono usati metodi object-space,

algoritmo del pittore l'algoritmo del pittore usa la stessa tecnica dei pittori su tela: prima vengono disegnati gli oggetti piu' lontani (lo sfondo) e poi via gli oggetti piu' vicini; dalla scena iniziale (sopra) elimino le facce posteriori (4 su 7 !), ho la scena in mezzo; ordino secondo le z (1 faccia piu' lontana, 6 piu'vicina); ora disegno. . .

algoritmo del pittore: a) situazione dopo ordinamento, b) dopo tracciate le facce 1, 2, 3; c) dopo le prime 4, d) alla fine

algoritmo del pittore funziona in alcuni casi, ma. . . nota: nel caso di oggetti tracciati per linee "a fil di ferro" (wire-frame) l'algor. del pittore deve essere modificato: non e' sufficente tracciare i poligoni in ordine inverso (partendo dallo sfondo), perche' sono solo contorni: devo calcolare le intersezioni, e ricostruire le parti rimanenti del poligono in modo che rimanga una linea chiusa (problema come nel caso del clipping) A B A 1 B A 2

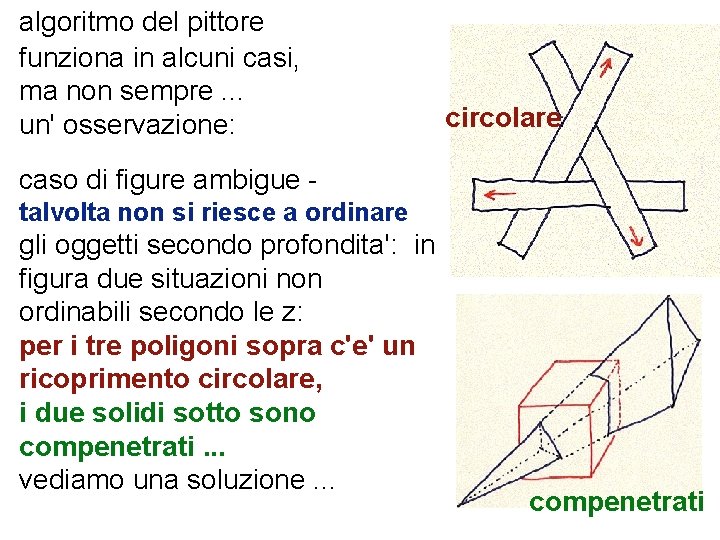

algoritmo del pittore funziona in alcuni casi, ma non sempre. . . un' osservazione: circolare caso di figure ambigue talvolta non si riesce a ordinare gli oggetti secondo profondita': in figura due situazioni non ordinabili secondo le z: per i tre poligoni sopra c'e' un ricoprimento circolare, i due solidi sotto sono compenetrati. . . vediamo una soluzione. . . compenetrati

algoritmo del pittore l'ordinamento delle facce dei poligoni puo' esser fatto ad es. considerando i baricentri delle facce - metodo che talvolta presenta problemi (errori) residui, vedi gli esempi a fianco: i tre rettangoli hanno il baricentro alla stessa distanza z, ma il rettangolo A e' inclinato, e sta dietro B e davanti C; in tal caso devo esaminare la situazione lato per lato (vedremo) B C A vista di fronte B A vista da fianco C

algoritmo del pittore un po' piu' in dettaglio: 1) disegna oggetto ovvero tutte le faccie dell'oggetto -> clipping 3 D (elimina faccie fuori scena) -> faccia nascosta (posteriore) ->si, elimina -> visibile -> proiezione di x e y: (x, y, z)->(xp, yp, z) -> memorizza faccia in Lista. Completa. Facce 2) alla fine dell'oggetto ordina le faccie secondo le z (complessita' n*log(n) ) [*] pagina seguente 3) trasforma da coordinate mondo a coordinate schermo 4) disegna ovvero salva in display file sequenza gia' presente in GKS, Core e Phigs. . .

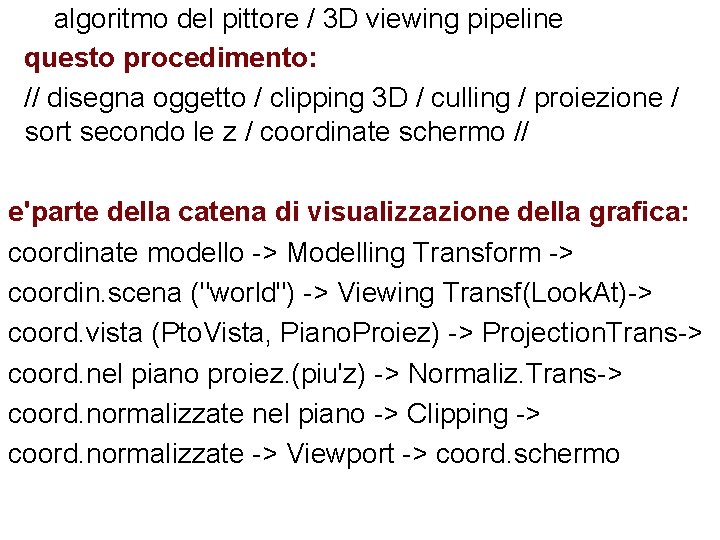

algoritmo del pittore / 3 D viewing pipeline questo procedimento: // disegna oggetto / clipping 3 D / culling / proiezione / sort secondo le z / coordinate schermo // e'parte della catena di visualizzazione della grafica: coordinate modello -> Modelling Transform -> coordin. scena ("world") -> Viewing Transf(Look. At)-> coord. vista (Pto. Vista, Piano. Proiez) -> Projection. Trans-> coord. nel piano proiez. (piu'z) -> Normaliz. Trans-> coord. normalizzate nel piano -> Clipping -> coord. normalizzate -> Viewport -> coord. schermo

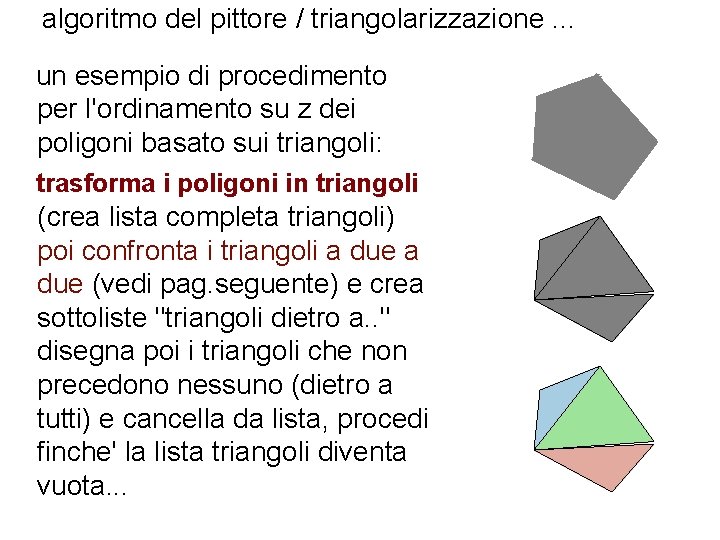

algoritmo del pittore / triangolarizzazione. . . un esempio di procedimento per l'ordinamento su z dei poligoni basato sui triangoli: trasforma i poligoni in triangoli (crea lista completa triangoli) poi confronta i triangoli a due (vedi pag. seguente) e crea sottoliste "triangoli dietro a. . " disegna poi i triangoli che non precedono nessuno (dietro a tutti) e cancella da lista, procedi finche' la lista triangoli diventa vuota. . .

algoritmo del pittore / triangolarizzazione. . . trasformare i poligoni in triangoli (crea lista completa triangoli) non e' sempre immediato: nel procedimento di triangolarizzazione (da A a B) possono verificarsi triangoli degeneri (C) e poligoni non convessi (A) D - ok , E - non ok : (C) (B) (D) (E)

algoritmo del pittore / confronto di due triangoli ordinamento di triangoli: considero solo i triang. che si intersecano; per decidere se due triangoli si intersecano (test di copertura parziale): test preliminare dei min/max dei due triangoli (A), se i rettangoli circoscritti si intersecano, test successivo (ogni lato di un triang con ogni lato dell'altro) (casi B e C) B) A) C)

algoritmo del pittore / confronto di due triangoli rimane il caso di due triangoli con lati che non si intersecano , come nelle due figure a sinistra A) e a destra C): in tal caso eseguo ancora il test T 1 dentro T 2 e T 2 dentro T 1 (basta test se un punto di T 1 sta dentro T 2) A) C)

algoritmo del pittore / confronto di due segmenti A B C anche per il test di intersezione di due segmenti (lati di un poligono) si procede con test preliminari min/max dei rettangoli circoscritti: se non c'e' intersezione (caso A) il test e' finito, se invece c'e' possibilita' di intersezione (casi B e C) allora si procede ad un test piu' accurato (calcola intersezione)

algoritmo del pittore / confronto di due segmenti test di intersezione di due segmenti per stabilire la precedenza (davanti/dietro): test preliminari min/max dei rettangoli circoscritti: se c'e' possibilita' di intersezione (casi B e C) allora si procede ad un test piu' accurato: dopo il calcolo dell'intersezione si confrontano le coordinate z nel punto di intersezione (siamo nel piano di proiezione xp, yp per le coordinate x, y, ma abbiamo conservato le z) e quindi si stabilisce l'ordine di precedenza in base alle z; se le z sono uguali, si procedera' ad un altro punto di intersezione. . . il procedimento non risolve il caso di triangoli conpenetranti, ed e' comunque abbastanza pesante. . .

algoritmo del pittore - superfici/linee nascoste l'algoritmo del pittore (un po'modificato) risolve anche il problema del disegno di oggetti con solo controrno (wire-frame), non andiamo nel dettaglio dell'algoritmo di disegno di oggetti visualizzati solo con le linee di contorno, con rimozione delle linee nascoste; prima di dare le linee generali dell'algoritmo, in omaggio ai colleghi che hanno lavorato su questo tema negli anni 70, presentiamo la slide seguente; e' un risultato di un programma "Per. Pic" su una superficie particolare; il programma era scritto in Fortran 4, su un Control Data 6400 a dischi, nastri e schede perforate, multiprogrammato, uso batch.

Perpic (Carminelli e Policastro) (un programma per il disegno prospettico con eliminaz. delle linee nascoste)

riprendiamo l' algoritmo del pittore dati n triangoli per eseguire il disegno in ordine dal piu' lontano al piu' vicino devo : per tutti i triangoli k da 1 a n per il triangolo k confronto k con tutti i triangoli j da 1 a n (escluso k) per vedere se c'e' intersezione -possibl ricoprimento per ogni triangolo k creo due liste di triangoli, una sono i Tj che intersecano e precedono il Tk (stanno davanti il Tk) l'altra sono i Tj che intersecano e seguono il Tk (stanno dietro Tk) poi vado a disegnare tutti i triangoli, inizio da quelli con lista Tj seguenti (dietro) vuota: cioe' disegno prima il Tk che sta dietro a tutti, e lo elimino dalle liste. . .

algoritmo del pittore - ordinamento e disegno uso delle liste precedente / seguente: 0) lista triangoli con sottoliste: a sinistra davanti, a destra dietro | |1| | |2| | 5 1 |3| | 2 |4| | 6 |5| | 1 2 |6| |6 4 2 |7| 3 6 | 7 6 4 | | 7 | 3 | 7 5 | | 1) i triangoli 3 e 7 non hanno altri triangoli dietro, li disegno, e li tolgo dalle liste; | | |1| 6 |2| 6 4 2 |4| 6 |5| 1 2 |6| 5 1 1 5 |1| 3 6 |2| 6 1 2 |6| 7 3 1 5 6 6 4 | | | 3 3 2 | | | 2) dopo 3 e 7, ho 4 e 5 senza tri. dopo, li posso disegnare, e li tolgo dalle liste 4 2 5 6 7 4 2 7 | | |

algoritmo del pittore - ordinamento e disegno uso delle liste precedente / seguente: 0) lista triangoli con sottoliste: a sinistra davanti, a destra dietro | |1| | |2| | 5 1 |3| | 2 |4| | 6 |5| | 1 2 |6| |6 4 2 |7| 3 6 | 7 6 4 | | 7 | 3 | 7 5 | | 2) dopo 3 e 7, ho 4 e 5 senza triangoli dopo, li posso disegnare, e li tolgo dalle liste | |1 | 6 |2 | 6 1 2 |6| 1 1 5 |1 | |2 | 7 2 4 5 1 2 5 6 7 | | 3 6 6 2 | | 3 3 4 | | | 3) ora ho il triang. 6 senza tri. dietro, lo disegno e lo elimino: 2 4 2 7

algoritmo del pittore - ordinamento e disegno uso delle liste precedente / seguente: 0) lista triangoli con sottoliste: a sinistra davanti, a destra dietro | |1| | |2| | 5 1 |3| | 2 |4| | 6 |5| | 1 2 |6| |6 4 2 |7| 3 6 | 7 6 4 | | 7 | 3 | 7 5 | | 3) ora ho il triang. 6 senza tri. dietro, lo disegno e lo elimino: | | |1 | |2 | | | 4) rimangono infine solo i due triangoli 1 e 2 (senza tri. dietro) che sono disegnati e tolti dalle liste - ora le liste sono vuote, abbiamo finito. 3 3 1 1 5 3 1 5 6 6 4 7 2 2 4 2 7 7 4 2

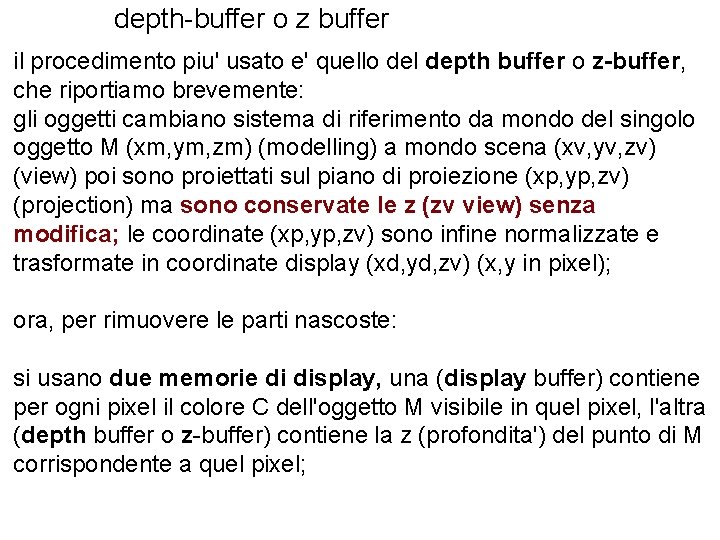

depth-buffer o z buffer il procedimento piu' usato e' quello del depth buffer o z-buffer, che riportiamo brevemente: gli oggetti cambiano sistema di riferimento da mondo del singolo oggetto M (xm, ym, zm) (modelling) a mondo scena (xv, yv, zv) (view) poi sono proiettati sul piano di proiezione (xp, yp, zv) (projection) ma sono conservate le z (zv view) senza modifica; le coordinate (xp, yp, zv) sono infine normalizzate e trasformate in coordinate display (xd, yd, zv) (x, y in pixel); ora, per rimuovere le parti nascoste: si usano due memorie di display, una (display buffer) contiene per ogni pixel il colore C dell'oggetto M visibile in quel pixel, l'altra (depth buffer o z-buffer) contiene la z (profondita') del punto di M corrispondente a quel pixel;

depth-buffer o z buffer si usano due memorie di display, il display buffer contiene per ogni pixel il colore C dell'oggetto M visibile in quel pixel, il depth buffer o z-buffer contiene la z (profondita') del punto dell' oggetto M corrispondente a quel pixel; inizialmente il display buffer contiene il colore dello sfondo e il z-buffer contiene la z massima (negativa) possibile; in figura inserisco una primitiva a profondita' costante nel z-buffer vuoto - le nuove z coprono le zmax inizialmente presenti nel z-buffer: xxxxxxx xxxxxxx z-buffer + 555555 55 primitiva = 555555 x 5555 xxx 55 xxxx z-buffer se ora inserisco altre figure per ogni pixel si confrontano le z -

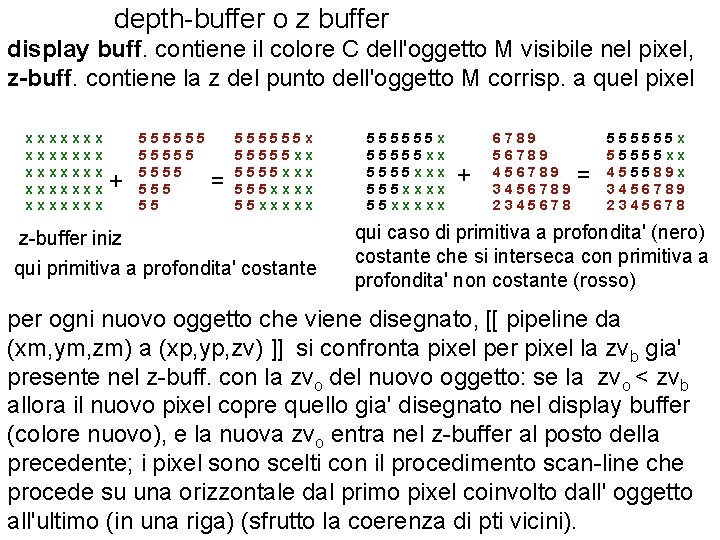

depth-buffer o z buffer display buff. contiene il colore C dell'oggetto M visibile nel pixel, z-buff. contiene la z del punto dell'oggetto M corrisp. a quel pixel xxxxxxx xxxxxxx + 555555 55 = 555555 xx 5555 xxxx 55 xxxxx z-buffer iniz qui primitiva a profondita' costante 555555 xx 5555 xxxx 55 xxxxx + 6789 56789 456789 3456789 2345678 = 555555 xx 455589 x 3456789 2345678 qui caso di primitiva a profondita' (nero) costante che si interseca con primitiva a profondita' non costante (rosso) per ogni nuovo oggetto che viene disegnato, [[ pipeline da (xm, ym, zm) a (xp, yp, zv) ]] si confronta pixel per pixel la zvb gia' presente nel z-buff. con la zvo del nuovo oggetto: se la zvo < zvb allora il nuovo pixel copre quello gia' disegnato nel display buffer (colore nuovo), e la nuova zvo entra nel z-buffer al posto della precedente; i pixel sono scelti con il procedimento scan-line che procede su una orizzontale dal primo pixel coinvolto dall' oggetto all'ultimo (in una riga) (sfrutto la coerenza di pti vicini).

eliminazione linee e facce nascoste e con questa figura termina il capitolo sulla eliminazione delle linee e delle faccie nascoste
