飞兆半导体的绿色电源系统 Click to add 解决方案 presentation title Click to edit Master subtitle Click to add date Reyn Zhan 詹仁雄 飞兆半导体PCIA技术支持中心（上海）

600 V和650 V FS IGBT产品系列 产品ID FS平面 第一代 -UF(D) : 低Vce(sat) -SF(D) : 低Eoff FS平面 第二代 -SM(D) : 低Vce(sat) 和低Eoff，175 C 13 Vces [V] Vce(sat) 典型� [V] Vf Typ. [V] @100 deg. C[A] Eoff典型值 [u. J/A] FGH/P 20 N 60 UFD 600 1. 8 1. 9 20 13 TO 220 / TO 247 FGH/B 20 N 60 SFD 600 2. 2 1. 9 20 8 TO 247 / D 2 PAK FGH 40 N 60 UF/UFD 600 1. 8 1. 95 40 12 TO 247 FGH 40 N 60 SF/SFD 600 2. 3 1. 95 40 8 TO 247 FGI 40 N 60 SF 600 2. 3 - 40 8 I 2 PAK FGH 80 N 60 FD/FD 2 600 1. 8 2. 3/1. 2 40 13 TO 247 FGH/A 60 N 60 UFD 600 1. 9 2. 0 60 14 TO 247/ TO 3 PN FGH 60 N 60 SF/SFD 600 2. 3 2. 0 60 11 TO 247 FGH 75 N 60 UF 600 1. 9 - 75 18 TO 247 FGH 75 N 60 SF 600 2. 3 - 75 13 TO 247 FGH 40 N 65 UFD 650 1. 8 1. 95 40 12 TO 247 FGB 40 N 60 SM 600 1. 9 - 40 6. 5 D 2 PAK FGH 40 N 60 SMD 600 1. 9 2. 3 40 6. 5 TO 247 FGH 60 N 60 SMD 600 1. 9 2. 2 60 7. 5 TO 247 FGY 75 N 60 SMD 600 1. 9 2. 2 75 10 Power 247 FGA 30 N 65 SMD 650 1. 9 2. 3 30 6. 5 TO 3 PN FGA 40 N 65 SMD 650 1. 9 2. 3 40 6. 5 TO 3 PN FGA 60 N 65 SMD 650 1. 9 2. 3 60 7. 5 TO 3 PN 公司机密 Ic 封装

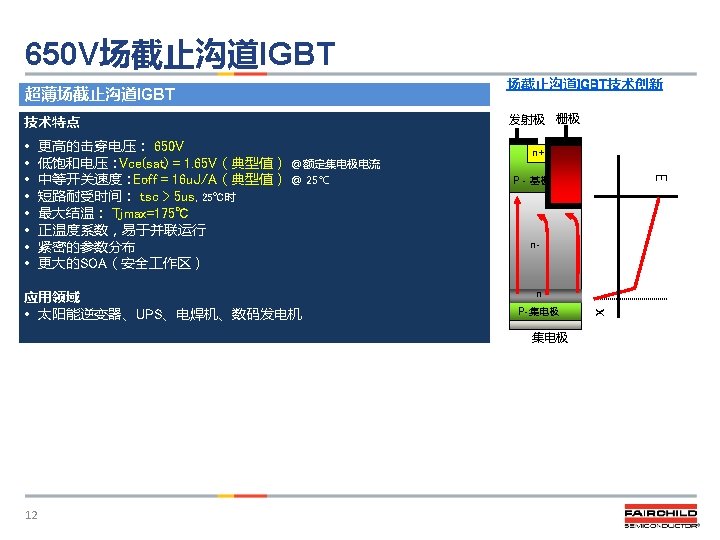

650 V/1200 V沟道IGBT产品系列 -UPD: 低Vce(sat) * TO 247 LL: TO 247长引脚(20 mm) Vces [V] Vce(sat)典型值 [V] Vf典型值 [V] Ic @100 o. C [A] Eoff Typ. [μJ/A] PKG FGH 30 T 65 UPDT_F 155 650 1. 65 2. 1 30 17 TO 247 LL* FGH 40 T 65 UPD 650 1. 65 2. 1 40 17 TO 247 FGH 50 T 65 UPD 650 1. 65 2. 1 50 17 TO 247 FGH 75 T 65 UPD 650 1. 65 2. 1 75 17 TO 247 部件编号 - 1200 V系列 Bvces [V] Vce(sat) [V] FGH 40 T 100 SMD 1000 1. 9 FGH 40 T 120 SMD 1200 1. 8 FGH 40 T 120 SMD_F 155 1200 1. 8 FGH 25 T 120 SMD_F 155 1200 1. 8 FGH 15 T 120 SMD_F 155 1200 1. 8 产品ID 14 Ic VF [V] Eoff典型� [u. J/A] PKG 40 27 TO 247 LL* 25 27 TO 247 LL* 15 27 TO 247 LL* @100℃ [A] @ @ @ 3. 4 IF=40 A 3. 8 IF=25 A 3. 8 IF=15 A 公司机密

直流与交流对比 飞兆半导体 650 V FS IGBT与H 3 IGBT对比 FGA 40 N 65 SMD 竞争产品 H 3系列(40 A) FGA 60 N 65 SMD 竞争产品 H 3系列(50 A) BVces（最小值） 650 V 600 V Vth @250 u. A（典型值） 4. 5 V 5. 1 V Vce(sat) @额定值（典 型值） 1. 9 V 1. 95 V 1. 9 V 1. 85 V Eon [u. J/A] @额定值（ 典型值） 20. 5 55. 0 25. 7 29. 0 Eoff [u. J/A] @额定值（ 典型值） 6. 5 29. 0 7. 5 18. 2 1 ohm 1 ohm 40 A 60 A 50 A 119 n. C 223 n. C 189 n. C 315 n. C 2. 1 V @ 20 A 1. 65 V @ 20 A 2. 1 V @ 30 A 1. 65 V @ 30 A *65 ns @ 1000 A/us 124 ns @ 1000 A/us *67 ns @ 1000 A/us 130 ns @ 1000 A/us Rg_internal Ic Qg（典型值） Vf（典型值） @ 30 A trr (typ. ) 42 ns @ 200 A/us 47 ns @ 200 A/us * 测试数据的条件与IFX相同（测试条件： di/dt=1000 A/us，0. 1*Irm，VR=400 V，IF=20 A/ 30 A，25℃） 15 公司机密

Super. FET® II系列 　技术 Super. FET® II 系列 （快速SW） Super. FET® II Easy Drive系列 （慢速SW） 25 产品ID 封装 RDS(ON) 备注 [mΩ] FCP 190 N 60 TO 220 199 　 FCP 380 N 60 TO 220 380 　 FCPF 380 N 60 TO 220 F 380 　 FCPF 400 N 60 TO 220 F 400 　 FCD 600 N 60 Z DPAK 600 在栅极并联齐纳保护 FCP 600 N 60 Z TO 220 600 在栅极并联齐纳保护 FCPF 600 N 60 Z TO 220 F 600 在栅极并联齐纳保护 FCU 900 N 60 Z IPAK短引脚 900 FCD 900 N 60 Z DPAK 900 FCH 041 N 60 E TO 247 41 FCP 190 N 60 E TO 220 190 　 FCPF 190 N 60 E TO 220 F 190 　 FCP 260 N 60 E TO 220 260 　 FCPF 260 N 60 E TO 220 F 260 　 FCD 380 N 60 E DPAK 380 FCP 380 N 60 E TO 220 380 　 FCPF 380 N 60 E TO 220 F 380 　 公司机密 在栅极并联齐纳保护

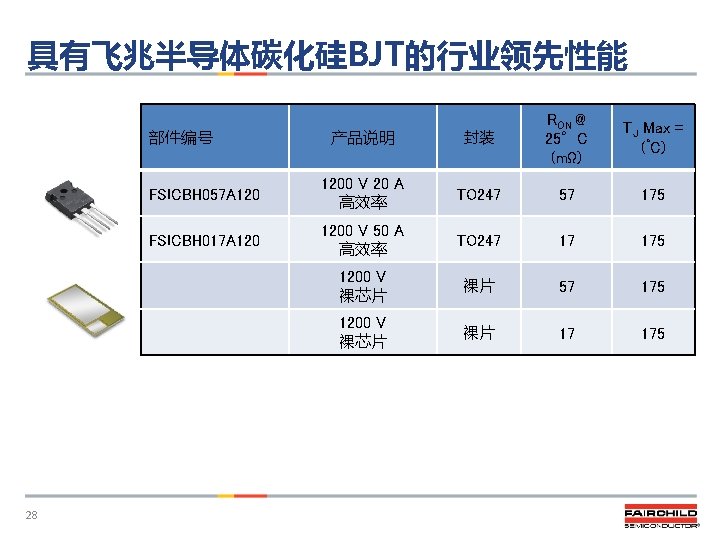

具有飞兆半导体碳化硅BJT的行业领先性能 产品说明 封装 RON @ 25°C (mΩ) FSICBH 057 A 1200 V 20 A 高效率 TO 247 57 175 FSICBH 017 A 1200 V 50 A 高效率 TO 247 17 175 1200 V 裸芯片 裸片 57 175 1200 V 裸芯片 裸片 17 175 部件编号 28 公司机密 TJ Max = (˚C)

碳化硅BJT与IGBT效率比较 Efficiency Comparison 1200 V Si. C BJT vs. 1200 V IGBT 100% Efficiency 98% 96% High Flux FGA 15 N 120 94% f. SW=25 k. Hz 6 m. H Choke High Flux FSICBH 057 A 120 f. SW=72 k. Hz 2 m. H Choke 92% High Flux FGA 15 N 120 90% 10% 20% 30% 40% 50% Load （不包括碳化硅BJT与IGBT的驱动器功耗） 31 60% 公司机密 f. SW=47 k. Hz 6 m. H Choke 70% 80% 90% 100%

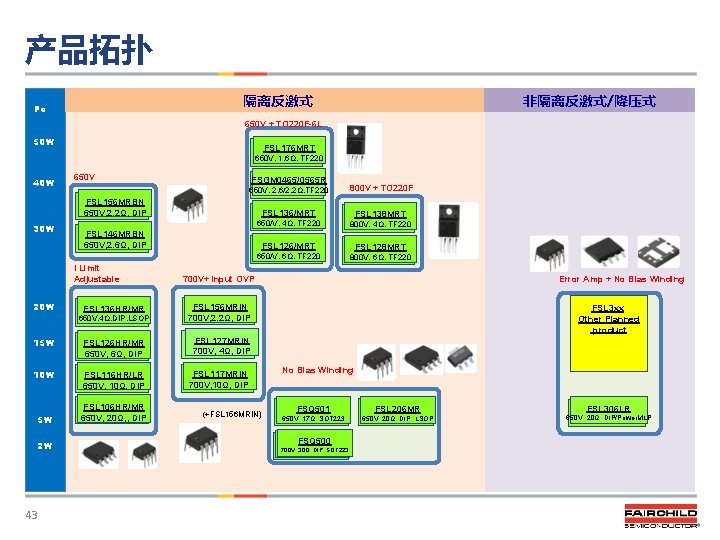

产品拓扑 隔离反激式 Po 非隔离反激式/降压式 650 V + TO 220 F-6 L 50 W FSL 176 MRT 650 V, 1. 6Ω, TF 220 40 W 650 V FSGM 0465/0565 R FSL 136/138 MRT FSL 136 HR/MR 650 V, 2. 6/2. 2Ω, TF 220 FSL 156 MRBN FSL 137 MRN Rdson. max: 4Ω, DIP 650 V, 2. 2Ω, 30 W FSL 136/MRT FSL 136/138 MRT FSL 136 HR/MR 650/V, 4Ω, TF 220 FSL 146 MRBN FSL 137 MRN Rdson. max: 4Ω, DIP 650 V, 2. 6Ω, FSL 126/128 MRT FSL 126/MRT FSL 136 HR/MR 650/V, 6Ω, TF 220 I Limit Adjustable 20 W FSL 136 HR/MR FSL 1 Series FSL 116 HR/LR 650 V, 4Ω, DIP, LSOP FSL 127 MRIN FSL 1 Series FSL 106 HR/MR 700 V, 4Ω, DIP 10 W FSL 116 HR/LR FSL 1 Series FSL 116 HR/LR 650 V, 10Ω, DIP FSL 117 MRIN FSL 137 MRN Rdson. max: 4Ω, DIP 700 V, 10Ω, 2 W 43 FSL 126/128 MRT FSL 136 HR/MR 800 V, 6Ω, TF 220 Error Amp + No Bias Winding FSL 137 MRN FSL 156 MRIN Rdson. max: 4Ω, DIP 700 V, 2. 2Ω, FSL 126 HR/MR FSL 1 Series FSL 116 HR/LR 650 V, 6Ω, DIP FSL 1 Series FSL 106 HR/MR 650 V, 20Ω, , DIP FSL 138 MRT FSL 136/138 MRT FSL 136 HR/MR 800 V, 4Ω, TF 220 700 V+ Input OVP 15 W 5 W 800 V + TO 220 F (+FSL 156 MRIN) FSL 3 xx Other Planned product No Bias Winding FSQ 501 FSL 1 Series FSL 106 HR/MR 650 V, 17Ω, SOT 223 FSQ 5 Series FSQ 500 700 V, FSQ 500 30Ω, DIP, SOT 223 FSL 206 MR FSL 1 Series FSL 106 HR/MR 650 V, 20Ω, DIP, LSOP FSL 306 LR FSL 3 Series 650 V, 20Ω, DIP/Power. MLP FSL 306 LR

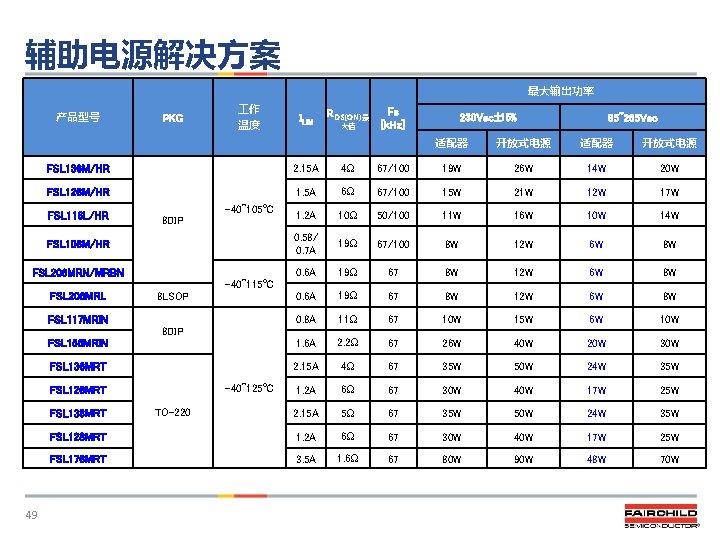

辅助电源解决方案 最大输出功率 产品型号 PKG 作 温度 ILIM RDS(ON)最 大值 Fs [k. Hz] 230 Vac 15% 85~265 Vac 适配器 开放式电源 FSL 136 M/HR 2. 15 A 4 67/100 19 W 26 W 14 W 20 W FSL 126 M/HR 1. 5 A 6 67/100 15 W 21 W 12 W 17 W 1. 2 A 10 50/100 11 W 16 W 10 W 14 W FSL 106 M/HR 0. 58/ 0. 7 A 19 67/100 8 W 12 W 6 W 8 W FSL 206 MRN/MRBN 0. 6 A 19 67 8 W 12 W 6 W 8 W 0. 8 A 11 67 10 W 15 W 6 W 10 W FSL 156 MRIN 1. 6 A 2. 2 67 26 W 40 W 20 W 30 W FSL 136 MRT 2. 15 A 4 67 35 W 50 W 24 W 35 W 1. 2 A 6 67 30 W 40 W 17 W 25 W 2. 15 A 5 67 35 W 50 W 24 W 35 W FSL 128 MRT 1. 2 A 6 67 30 W 40 W 17 W 25 W FSL 176 MRT 3. 5 A 1. 6 67 80 W 90 W 48 W 70 W FSL 116 L/HR -40~105℃ 8 DIP -40~115℃ FSL 206 MRL 8 LSOP FSL 117 MRIN 8 DIP -40~125℃ FSL 126 MRT FSL 138 MRT 49 TO-220

辅助电源解决方案 部件编号 核心器件 保护* 自偏置 外部功能 （外部元件） 待机功耗 FSL 136 MR OLP, OVP, TSD, AOCP, OSP 无 限流可调 （1个电阻） 265 Vac时低于50 m. W FSL 206 MRN OLP, OVP, TSD, AOCP 是 通电/欠压功能 （2个电阻和1个电容） 265 Vac时低于25 m. W （低于150 m. W用于自偏置） FSL 136 M/HR FSL 126 M/HR FSL 116 L/HR FSL 106 M/HR FSL 206 MRN/MRBN FSL 206 MRL FSL 117 MRIN 输入OVP （2个电阻和1个电容） OLP, OVP, TSD, AOCP, OSP FSL 156 MRIN FSL 136 MRT FSL 126 MRT FSL 138 MRT FSD 176 MRT OLP, OVP, TSD, AOCP 无 265 Vac时低于40 m. W 无外部功能 FSL 128 MRT FSL 176 MRT * OLP, OVP, TSD, AOCP, OSP OLP : 过载保护；OVP： 过压保护；TSD： 热关断保护；AOCP： 异常过流保护；OSP： 输出短路保护 50
