Classificação Equipamentos para movimentação/compactação de terra
Classificação • • 1 – Unidades de tração (tratores); 2 – Unidades escavo-empurradoras; 3 – Unidades escavo transportadoras; 4 – Unidades escavocarregadoras; 5 – Unidades aplainadoras; 6 – Unidades de transportes; 7 – Unidades compactadoras; 8 – Unidades escavo-elevadoras
Unidades de tração (tratores) • Conceito: trator – unidade autônoma que executa tração ou empurra outras máquinas; • Pode ser montada sobre: – Pneus – trator de rodas – Esteiras – trator de esteiras.
Características • Esforço trator: é a força que o trator possui na barra de tração ou nas rodas moltrizes. • Velocidade: Velocidade de deslocamento que depende do dispositivo de de montagem (rodas ou esteiras)
Características • Aderência: Maior ou menor capacidade dos tratores de deslocar-se sobre os diversos tipos de terrenos; • Flutuação: É a característica que permite ao trator deslocar-se sobre terrenos de baixa capacidade de suporte sem o afundamento excessivo. • Balanceamento: Boa distribuição de massa e um centro de gravidade 3 a pequena altura do chão.

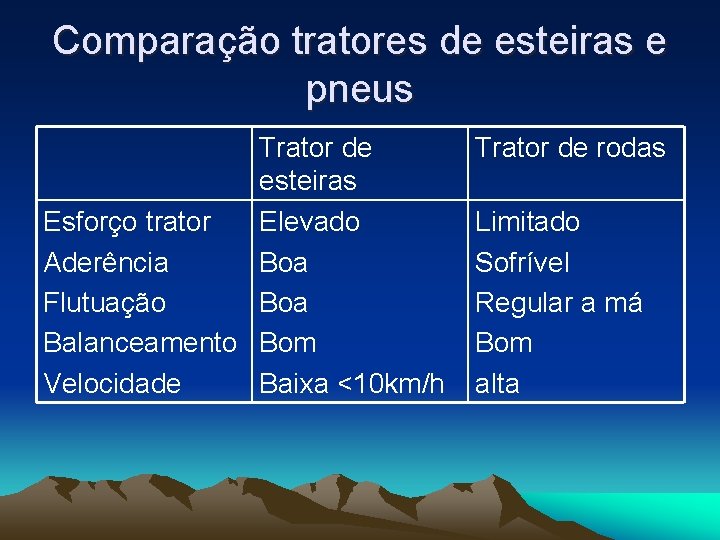

Comparação tratores de esteiras e pneus Trator de esteiras Esforço trator Elevado Aderência Boa Flutuação Boa Balanceamento Bom Velocidade Baixa <10 km/h Trator de rodas Limitado Sofrível Regular a má Bom alta
Campos de aplicação • Trator de esteiras: trabalhos que requerem elevado esforço trator, com rampas de alta declividade ou em terrenos de baixa capacidade de suporte onde a velocidade não importa. • Trator de rodas: Topografia favorável; boas condições de aderência e suporte. Velocidade elevada significando maior produtividade.
Unidades escavo-empurradoras • Trator de lâmina
Lâminas • Lamina tipo U – universal – grandes cargas e grandes distancias. Solos de baixa ou média resistencia. • Tipo S – straight blade – Menor que a lamina tipo U – pode ser utilizada em solos mais resistentes. • Tipo C – para trator de grande porte – utilizada para empurrar moto scraper. • Etc.
Unidades escavo-transportadoras • Scraper rebocado
Moto scraper
Unidades escavo transportadoras Durante o carregamento o esforço de tração é consumido para vencer a resistência opostas ao movimento. Esses esforços resistentes podem ser estimados de 10 a 20 vezes a resistência de rolamento normalmente oferecida pelo solo.

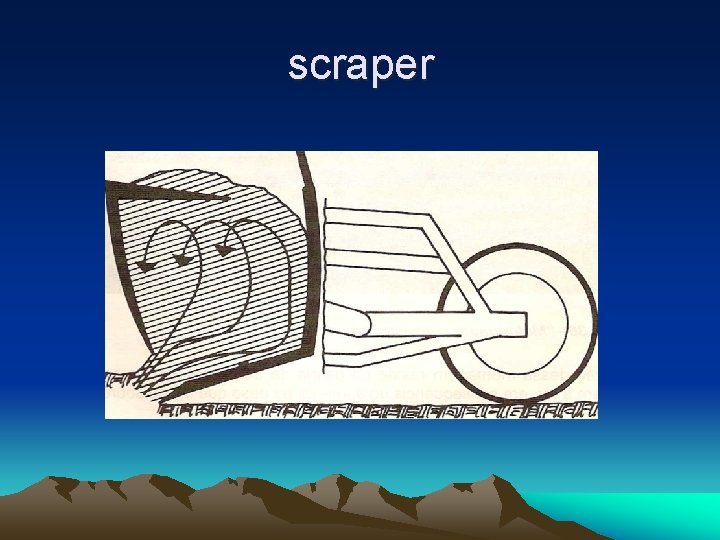

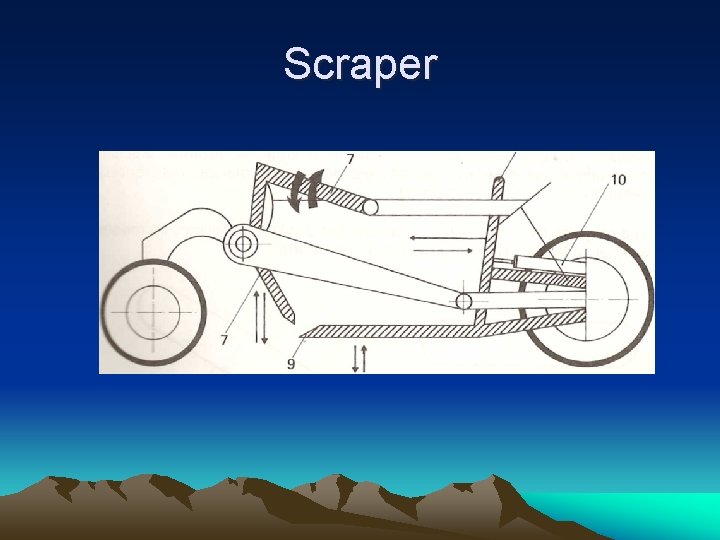

Unidades escavo transportadoras A carga da caçamba é levantada por um pistões hidráulicos, no mesmo tempo em que o avental se fecha, iniciando-se o transporte. Para a descarga a caçamba é novamente abaixada, sem entrar em contato com o solo, e ao mesmo tempo que o ejetor é acionado, deslocando-se para frente e ajudando a saída do material. Ver próximo slide
Scraper
scraper
Unidades Escavo transportadoras O motoscraper convencional com dois eixos apresenta a vantagem de possuir uma distribuição de cargas, melhorando o seu desempenho quanto a aderência entre as rodas motrizes e o solo, com maior concentração de cargas nas rodas motrizes diminui a derrapagem na operação de carregamento do scraper.

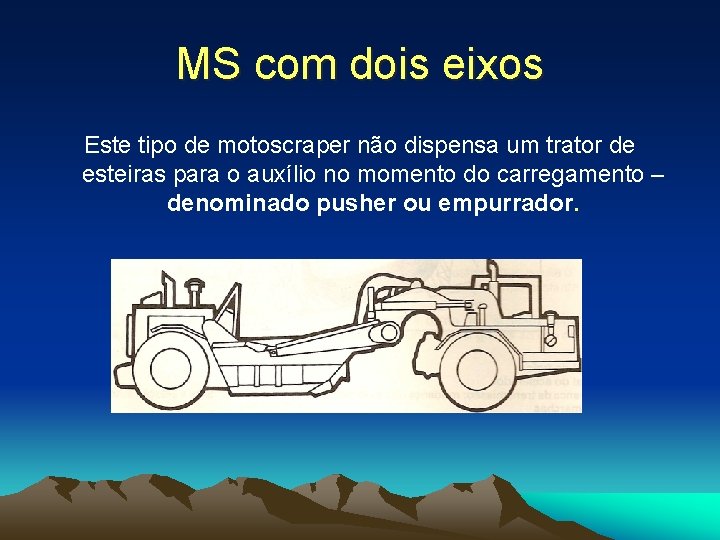

MS com dois eixos Este tipo de motoscraper não dispensa um trator de esteiras para o auxílio no momento do carregamento – denominado pusher ou empurrador.
MS com dois eixos
Combinação push-pull

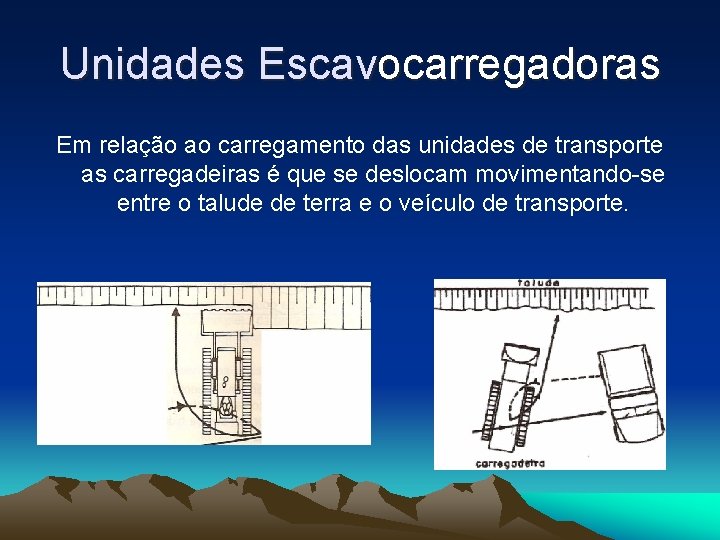

Unidades Escavocarregadoras Em relação ao carregamento das unidades de transporte as carregadeiras é que se deslocam movimentando-se entre o talude de terra e o veículo de transporte.
Unidades Escavocarregadoras • Carregadeiras de pneus

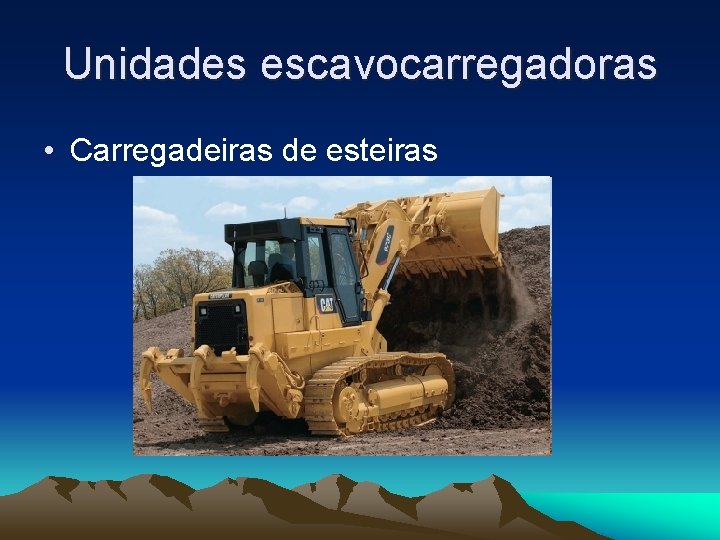

Unidades escavocarregadoras • Carregadeiras de esteiras
Unidades Escavocarregadoras A movimentação das carregadeiras é muito intensa, além das freqüentes mudanças de direção, desta forma obriga a utilização de sapatas estreitas ligeiramente modificadas em relação às usadas nos tratores de lâmina. De maneira a facilitar as manobras evitando-se o desgaste excessivo da parte rolante as garras das sapatas são eliminadas havendo apenas saliências de pequena altura para garantir um mínimo de aderência entre elas e o solo.
Carregadeiras de pneus Vantagem: - Velocidade de deslocamento da máquina, o que resulta em grande mobilidade; - O equipamento se desloca a grandes distâncias. Desvantagens: Devido a tração sobre pneus revela-se deficiente especialmente na fase de escavação, havendo o risco permanente de patinamento.
Carregadeiras de pneus Em terrenos de baixa capacidade de suporte, umedecidos pelas chuvas causam ainda maiores problemas – chegando a impedir o trabalho da máquina de pneus. Aos fatos relatados os fabricantes procuram modificar os projetos para eliminar as dificuldades. Melhorias realizadas: - Tração nas quatro rodas, com dois eixos motrizes e dois diferenciais diferentes, melhorando consideravelmente as condições de operação em relação a patinamentos.
Carregadeiras – tipo de lanças • Shovell

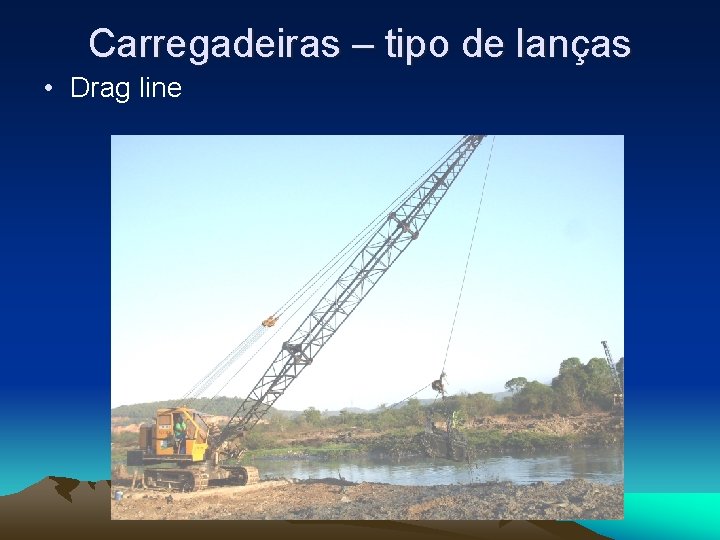

Carregadeiras – tipo de lanças • Drag line

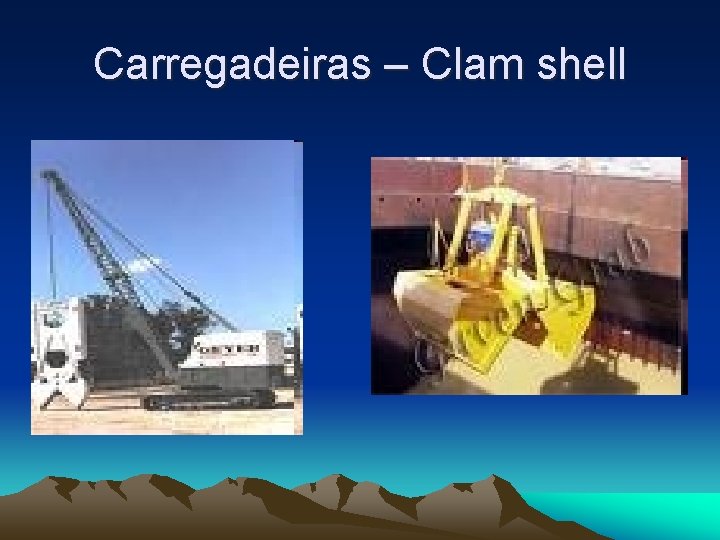

Carregadeiras – Clam shell
Retroescavadeiras ou back shovel
Unidades Aplainadoras
Unidades Aplainadoras A lamina pode ser regulada em relação a um eixo vertical, mediante a rotação do círculo de giro, com acionamento mecânico ou hidráulico. Para compensar as força excêntricas surgidas quando se aplica a lâmina angulada e sobretudo inclinada lateralmente as rodas dianteiras podem ser inclinadas, de maneira a contrabalançar estes esforços, mediante dispositivos mecânicos ou hidráulicos.
Unidades Aplainadoras As rodas motrizes são acionadas por um único eixo sem diferencial, pois a pequena distância entre elas e as velocidades relativamente baixas permitem o uso de eixo rígido. No caso da motoniveladora de quatro rodas motrizes, com dois eixos o acionamento é feito pelo emprego de engrenagens ou correntes.
Unidades Aplainadoras Entre a lâmina e o eixo dianteiro pode ser adicionado o escarificador , formado por certo número de dentes acionados mecanicamente ou por pistões hidráulicos, utilizado quando se deseja romper um solo compacto ou uma camada antiga de pavimento.
Unidades Aplainadoras Movimentos possíveis da lâmina: - Rotação em torno do eixo vertical; -Rotação em torno do seu eixo longitudinal; -Translação vertical de uma ou de ambas as suas extremidades; -Translação segundo o eixo longitudinal.
Unidades Aplainadoras
Unidades Aplainadoras Em função destes movimentos combinados o operador pode modificar: - A altura da lâmina acima do solo; - O ângulo formado pela lâmina em relação ao plano vertical que a contém; - O ângulo formado pela lâmina em relação ao plano horizontal que contém o eixo longitudinal do chassis; - O desenvolvimento lateral da lâmina em relação ao sentido longitudinal.
Unidades Transporte Caminhões fora-de–estrada. São veículos constituídos e dimensionados para os serviços pesados da construção, por esse motivo são de grande tonelagem e com dimensões que fogem do normal, impedindo o seu uso em estradas de tráfego normal e restringindo a sua utilização em canteiros de obras. Algumas características: diferencial travante, transmissão automática, direção com acionamento hidráulico, etc.
Caminhão fora de estrada
Caminhão
Retro e caminhão
