Classificao de Escoamento V velocidade mdia do fludo

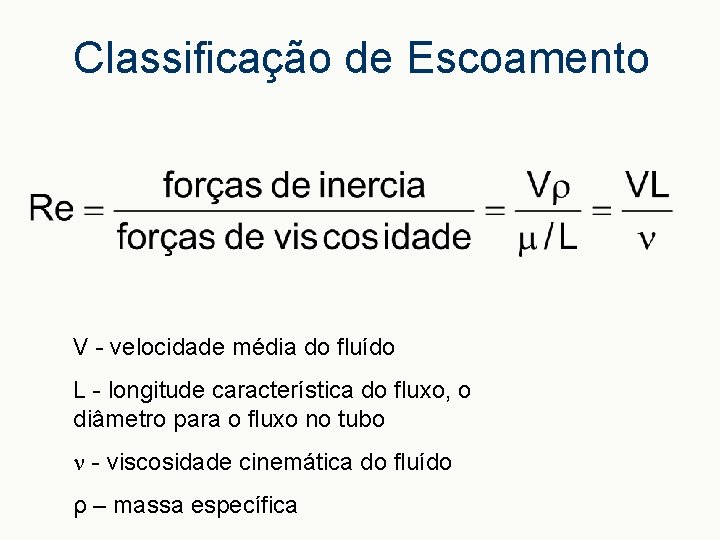

Classificação de Escoamento V - velocidade média do fluído L - longitude característica do fluxo, o diâmetro para o fluxo no tubo - viscosidade cinemática do fluído ρ – massa específica

Escoamento Turbulento

Escoamento laminar no fundo e turbulento na superfície

Escoamento Turbulento

PROBLEMAS CLASSIFICAÇÃO DOS ESCOAMENTOS

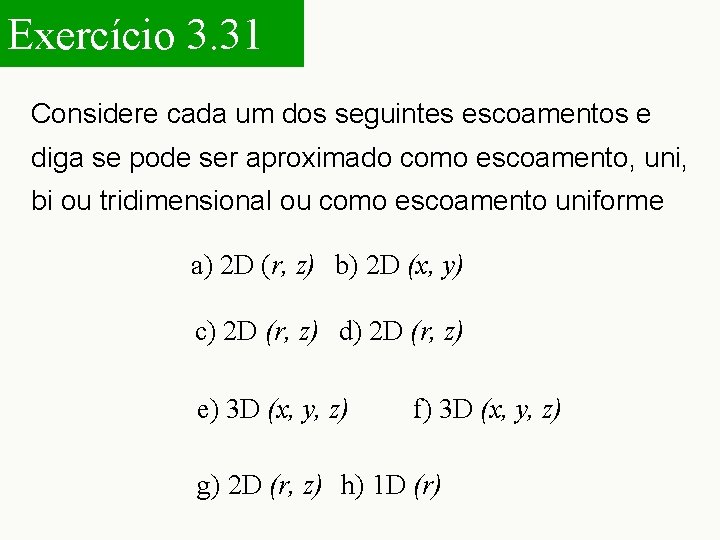

Exercício 3. 31 Considere cada um dos seguintes escoamentos e diga se pode ser aproximado como escoamento, uni, bi ou tridimensional ou como escoamento uniforme a) 2 D (r, z) b) 2 D (x, y) c) 2 D (r, z) d) 2 D (r, z) e) 3 D (x, y, z) f) 3 D (x, y, z) g) 2 D (r, z) h) 1 D (r)

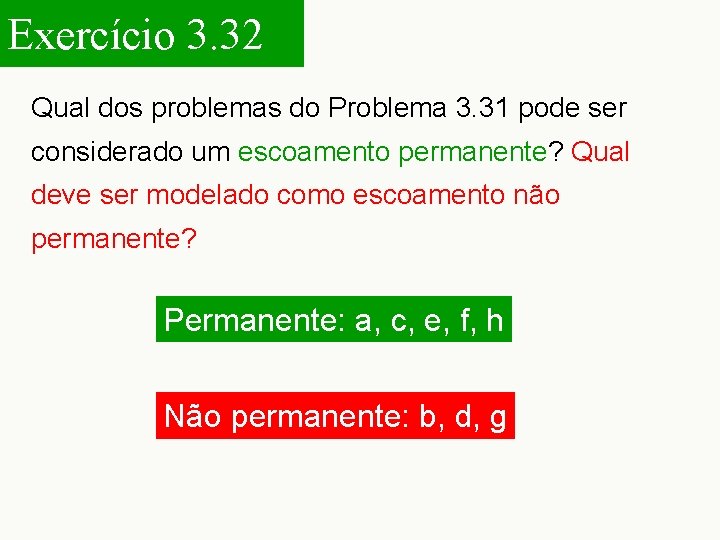

Exercício 3. 32 Qual dos problemas do Problema 3. 31 pode ser considerado um escoamento permanente? Qual deve ser modelado como escoamento não permanente? Permanente: a, c, e, f, h Não permanente: b, d, g

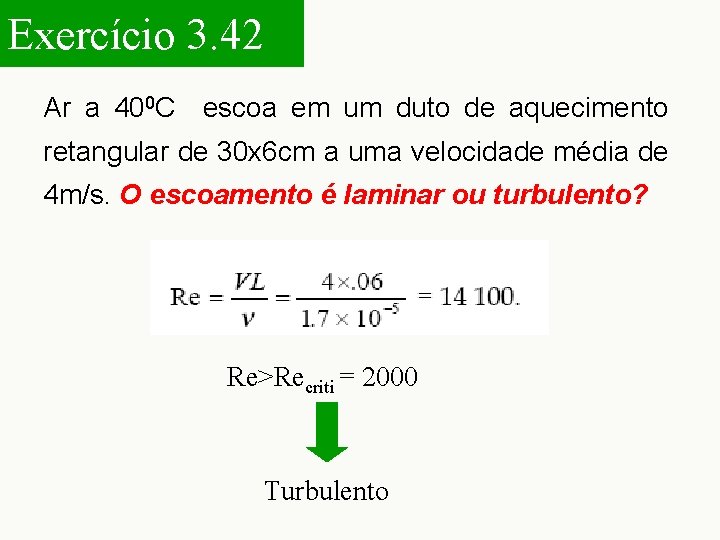

Exercício 3. 42 Ar a 400 C escoa em um duto de aquecimento retangular de 30 x 6 cm a uma velocidade média de 4 m/s. O escoamento é laminar ou turbulento? Re>Recriti = 2000 Turbulento

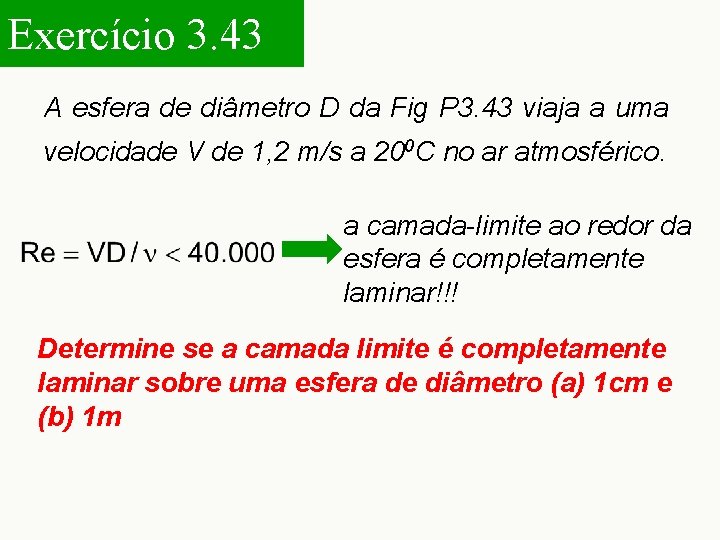

Exercício 3. 43 A esfera de diâmetro D da Fig P 3. 43 viaja a uma velocidade V de 1, 2 m/s a 200 C no ar atmosférico. a camada-limite ao redor da esfera é completamente laminar!!! Determine se a camada limite é completamente laminar sobre uma esfera de diâmetro (a) 1 cm e (b) 1 m

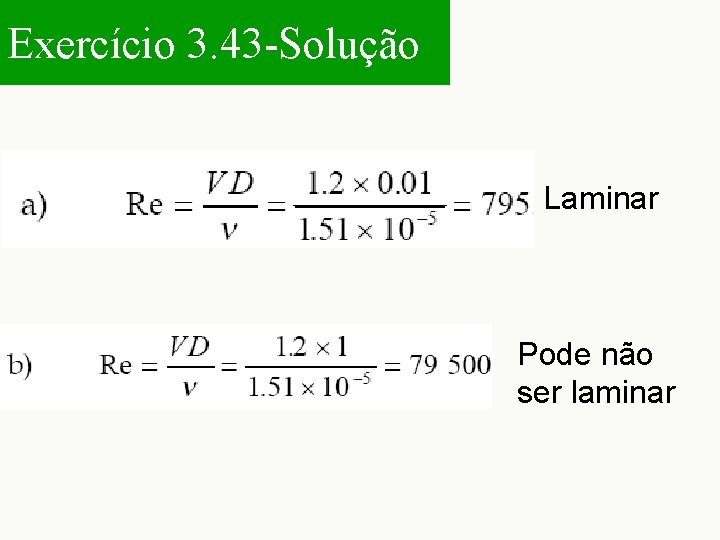

Exercício 3. 43 -Solução Laminar Pode não ser laminar

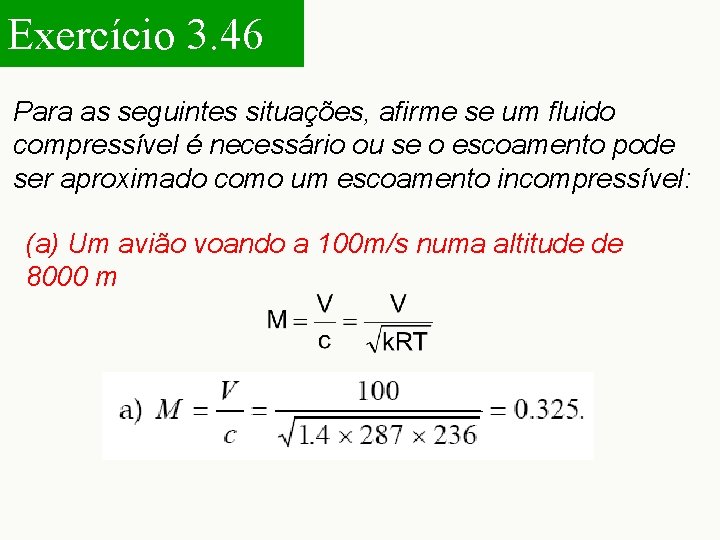

Exercício 3. 46 Para as seguintes situações, afirme se um fluido compressível é necessário ou se o escoamento pode ser aproximado como um escoamento incompressível: (a) Um avião voando a 100 m/s numa altitude de 8000 m

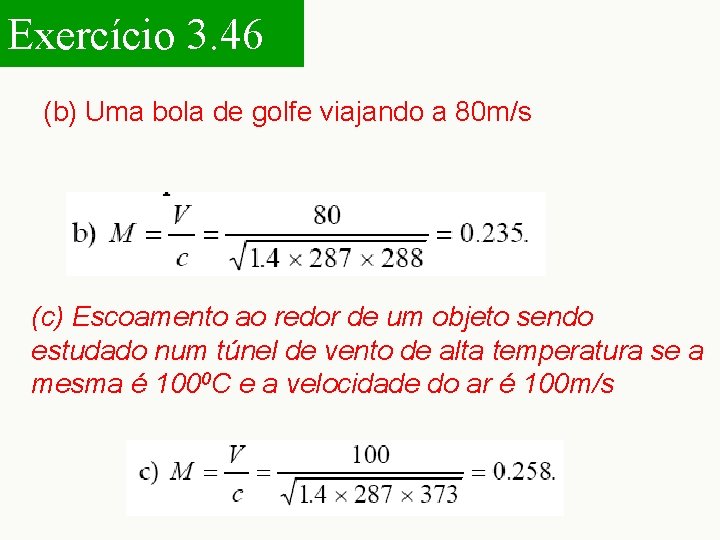

Exercício 3. 46 (b) Uma bola de golfe viajando a 80 m/s (c) Escoamento ao redor de um objeto sendo estudado num túnel de vento de alta temperatura se a mesma é 1000 C e a velocidade do ar é 100 m/s
