Clase N 2 Columna Vertebral y Espalda Anatoma

Clase Nº 2 Columna Vertebral y Espalda Anatomía, Histología y Laboratorio para Farmacia Clase Nº 2 Licda. Jindra López Bonilla

Clase Nº 2 Ø Tórax: Osteología, Artrología, y Miología. Ø Glándula Mamaria Ø Diafragma Ø Músculos de la Pared Abdominal

COLUMNA VERTEBRAL Ø Se extiende desde el cráneo hasta el vértice del cóccix.

COLUMNA VERTEBRAL Ø Funciones: Protege la Médula Espinal y los Nervios Espinales l Soporta el peso del cuerpo l Proporciona un eje rígido y flexible para el cuerpo y un pivote para la cabeza l Participa en la postura y locomoción. l

COLUMNA VERTEBRAL Está compuesta de 33 Vértebras dispuestas en cinco regiones

Vértebras Ø Cuerpo Vertebral: Porción anterior con mayor masa del hueso, que otorga la fortaleza a la Columna Vertebral y soporta el peso del cuerpo. Especialmente desde T 4 hacia abajo, van aumentando progresivamente de tamaño para soportar el peso cada vez mayor del cuerpo.

Vértebras El Cartílago Hialino cubre la mayor parte de los extremos superior e inferior del Cuerpo, y el hueso parece esponjoso, salvo en la periferia donde se une al anillo epifisiario.

Vértebras Ø Cuerpo Vertebral

Vértebras Ø Del Arco Vertebral de una Vértebra Típica emergen siete apófisis: Ø Apófisis Transversas: Ø Tiene dos que se proyectan posterolateralmente a partir de las uniones entre los pedículos y las láminas.

Vértebras Ø Apófisis Transversas

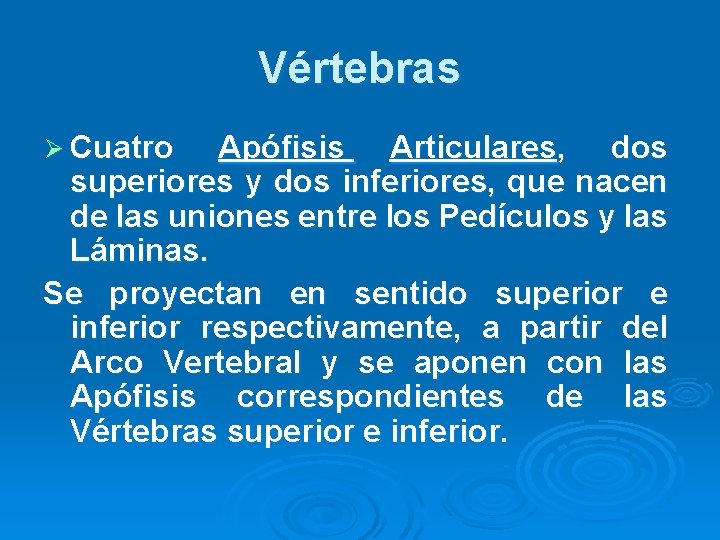

Vértebras Ø Cuatro Apófisis Articulares, dos superiores y dos inferiores, que nacen de las uniones entre los Pedículos y las Láminas. Se proyectan en sentido superior e inferior respectivamente, a partir del Arco Vertebral y se aponen con las Apófisis correspondientes de las Vértebras superior e inferior.

Vértebras Ø Las Apófisis Articulares restringen y regulan determinados movimientos e impiden que las Vértebras se deslicen hacia delante.

Vértebras Ø Apófisis Articulares

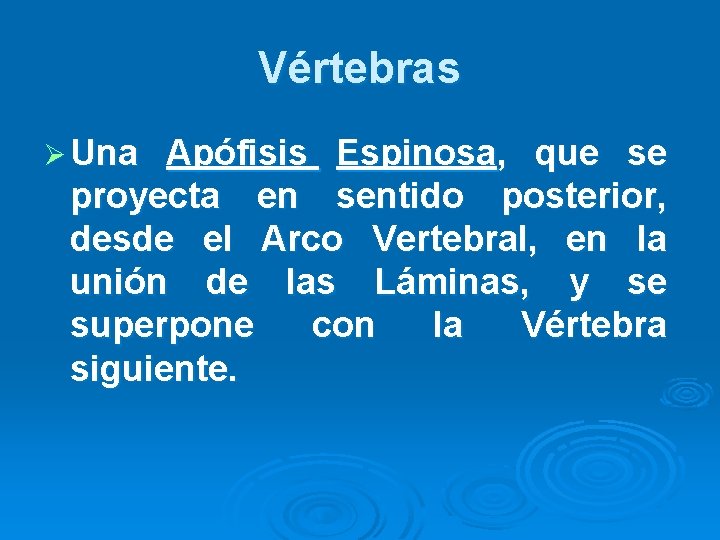

Vértebras Ø Una Apófisis Espinosa, que se proyecta en sentido posterior, desde el Arco Vertebral, en la unión de las Láminas, y se superpone con la Vértebra siguiente.

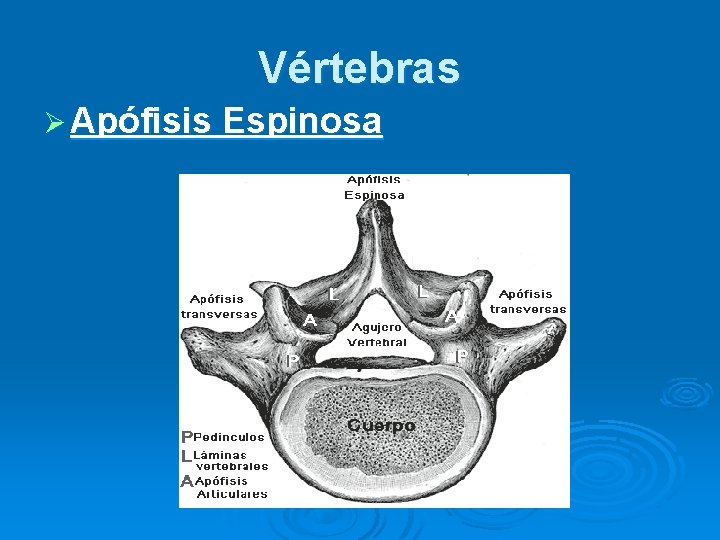

Vértebras Ø Apófisis Espinosa

Vértebras Ø Apófisis Espinosa

Vértebras Ø Láminas: Ø Placas anchas y planas de hueso que se unen a los Pedículos, los cuales se proyectan en sentido posterior, y los mismos son apófisis cortas y macizas que unen el Arco Vertebral con el Cuerpo de la Vértebra.

Vértebras Ø Vértebras Cervicales Ø Conforman el esqueleto óseo del cuello Son huesos bastante pequeños, que soportan menos peso que las vértebras situadas por debajo.

VÉRTEBRAS CERVICALES Cuerpo: alargado transversalmente Apófisis unciformes Apófisis transversa Pedículos Foramen transverso Apófisis articular superior (carilla) Láminas Foramen vertebral Apófisis espinosa: bífida

Vértebras Ø Vértebras Cervicales Ø Atlas Ø Llamada también C 1, es una vértebra atípica y la cervical más ancha, es un hueso anular, el cual soporta el peso del cráneo

Vista superior Masa lateral y carilla articular superior Foramen vertebral ATLAS Vista inferior Apófisis transversa Tubérculo posterior Fosa odontoidea Arco posterior Foramen transverso Carilla articular inferior Arco anterior Tubérculo anterior

Vértebras Ø Vértebras Cervicales Ø Axis Ø Es la más robusta de todas las cervicales, porque C 1, que soporta el cráneo, gira sobre ella cuando la persona mueve la cabeza.

Vista anterior Carilla articular anterior AXIS Cuerpo Carilla articular inferior Carilla articular superior Vista posterior Apófisis odontoides Carilla articular posterior Pedículo Foramen vertebral Apófisis transversa y su foramen Láminas Apófisis espinosa

Vértebras Ø Vértebras Torácicas Ø El agujero raquídeo es pequeño e irregularmente circular. Ø La apófisis es muy larga, inclinada hacia atrás. Ø Las apófisis articulares superiores, se dirigen por encima de las apófisis transversas. Ø Las laminas son cuadriláteras, tan altas como anchas. Los pedículos unen el cuerpo vertebral a las apófisis transversas y a las articulaciones.

VÉRTEBRAS TORÁCICAS Fositas costales Apófisis articular superior Cuerpo Fosita costal Apófisis transversa Láminas Pedículo Apófisis articular inferior Apófisis espinosa

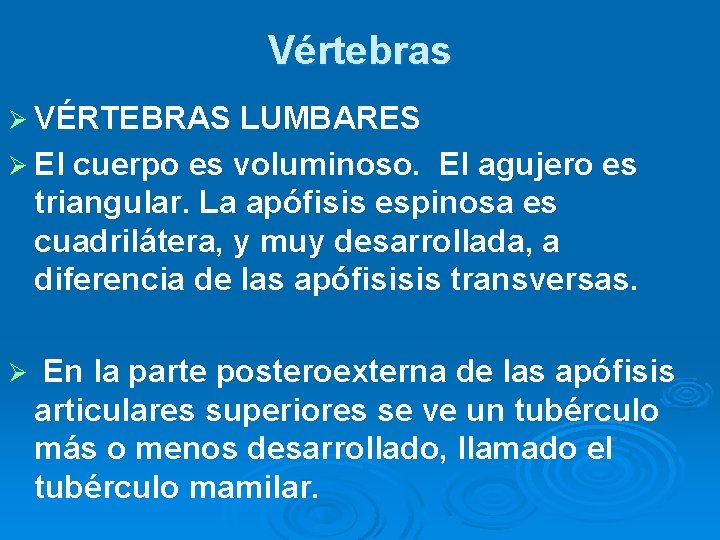

Vértebras Ø VÉRTEBRAS LUMBARES Ø El cuerpo es voluminoso. El agujero es triangular. La apófisis espinosa es cuadrilátera, y muy desarrollada, a diferencia de las apófisisis transversas. Ø En la parte posteroexterna de las apófisis articulares superiores se ve un tubérculo más o menos desarrollado, llamado el tubérculo mamilar.

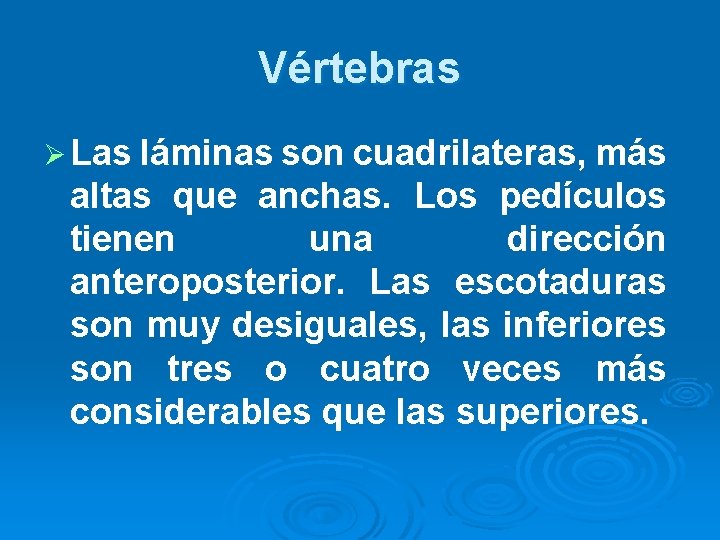

Vértebras Ø Las láminas son cuadrilateras, más altas que anchas. Los pedículos tienen una dirección anteroposterior. Las escotaduras son muy desiguales, las inferiores son tres o cuatro veces más considerables que las superiores.

VÉRTEBRAS LUMBARES Cuerpo Foramen vertebral Pedículo Apófisis transversa Apófisis accesoria Apófisis mamilar Apófisis articular superior Láminas Apófisis espinosa

CARACTERÍSTICAS INDIVIDUALES DE OTRAS VÉRTEBRAS Ø C 6: apófisis transversa es más gruesa y en la parte anterior presenta una prominencia llamada tubérculo carotídeo. Ø C 7: cuerpo más voluminoso, láminas más verticales y grandes, apófisis espinosa más larga por lo que se le llama vértebra prominente, y foramen transverso más pequeño. Ø T 1: cuerpo es más ancho, en sus caras laterales se presenta la primera faceta articular para la primera costilla.

CARACTERÍSTICAS INDIVIDUALES DE OTRAS VÉRTEBRAS Ø T 10: sólo tiene una fosita articular costal superior. Ø T 11: cuerpo tiene una sola carilla articular para la 11 a costilla, apófisis espinosa aplastada, apófisis transversas cortas y rugosas sin carillas articulares. Ø T 12: sólo tiene una carilla articular para la 12 a costilla, apófisis transversas más cortas y sin facetas articulares. Ø L 1: apófisis transversas más cortas. Ø L 5: cuerpo es más alto, y apófisis transversas más cortas, macizas y piramidales.

Vértebras Promontorio El hueso sacro (Os sacrum) es un hueso corto, impar, central y simétrico, oblicuo, compuesto por cinco piezas soldadas (vértebras sacras) en forma de pirámide cuadrangular, con una base, un vértice y cuatro caras, anterior, posterior y laterales. Sus alas sacras en las zonas laterales, se unen con las palas ciáticas de la pelvis. Ø En él se insertan los músculos: Ø Ilíaco en la base Ø Piramidal en la cara anterior Ø Isquiococcigeo en los tramos laterales Ø En la cara posterior: gran dorsal, dorsal largo, sacrolumbar, tranverso espinoso, glúteo mayor Ø Ø

SACRO Promontorio Vista anterior Líneas transversales Foramen sacro anterior Borde lateral

Vértebras Ø Se encuentra debajo de la vértebra L 5 y encima del coxis y entre los huesos coxales, con todos los cuales se articula. Contribuye a formar la columna vertebral y la pelvis. Su función principal es transmitir el peso del cuerpo a la cintura pélvica. Ø El borde anterior de S 1 es sobresaliente y se denomina promontorio sacro. El vértice se articula con el cóccix.

Vértebras Ø El orificio vertebral del sacro se denomina conducto sacro. Contiene las raíces nerviosas de la cola de caballo (raíces de nervios espinales situados debajo de L 1). En las caras pélvicas y dorsal del sacro aparecen 4 pares de orificios sacros a través de los cuales emergen ramos dorsales y ventrales de los nervios espinales.

SACRO Vista posterior Conducto del sacro Apófisis articulares Cresta sacra media Foramen sacro posterior Cresta sacra intermedia Cresta sacra lateral Hiato Astas del sacro

SACRO Vista superior Foramen superior del conducto sacro Apófisis articulares Promontorio Ala del sacro

SACRO Base del sacro Vista lateral Cresta sacra media Carilla auricular Fosa cribosa Foramen sacro posterior

CÓCCIX Vista anterior

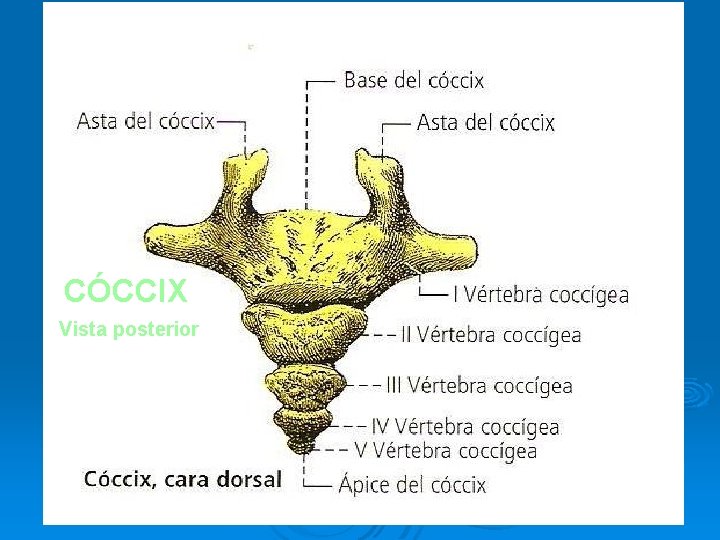

CÓCCIX Vista posterior

CÓCCIX Ø Formado por la fusión de cuatro Vértebras Coccígeas rudimentarias; a veces, la primera Vértebra sacra se separa de las demás y, por lo tanto, contribuye a formar el esqueleto de este vestigio caudal. Ø Los huesos Coxales se unen por la Sínfisis del Pubis en la cara anterior, y con el Sacro en la posterior, para formar la Cintura Pélvica.

CÓCCIX Ø La Cintura Pélvica, está formada por los huesos coxales y el Sacro, y se inserta en los Miembros Inferiores. Ø Se articula al Sacro por las articulaciones sacroilíacas. ØTransmite los impulsos de la Columna Vertebral a los Miembros Inferiores.

Articulaciones de la Columna Vertebral Ø Articulaciones de los Cuerpos Vertebrales Ø Articulaciones de las Apófisis Articulares Ø Articulación Atlantoaxoidea Ø Articulación Atlantooccipital Ø Articulaciones Costovertebral y Costotransversa Ø Articulaciones Sacroilíacas

Articulación de las Apófisis Articulares Articulación de los Cuerpos

ARTICULACIÓN ATLANTOOCCIPITAL Ø Es una articulación sinovial tipo elipsoidea bicondílea doble. Ø Permite la flexión y extensión del cuello, también facilita la inclinación lateral y de la rotación de la cabeza. Ø Está compuesta por cápsula articular fibrosa tapizada de una membrana sinovial.

ARTICULACIÓN ATLANTO-OCCIPITAL Cóndilo occipital Carillas articulares superiores

ARTICULACIÓN ATLANTO-OCCIPITAL VISTA ANTERIOR Cápsula: se inserta en el contorno de las superficies articulares y se encuentra reforzada por ligamentos espesos. Membrana atlantooccipital anterior: va desde el borde anterior del foramen magno hasta el borde superior del arco anterior del atlas

ARTICULACIÓN ATLANTO-OCCIPITAL VISTA POSTERIOR Membrana atlantooccipital posterior: va desde el borde posterior del foramen magno hasta el borde superior del arco posterior del atlas.

ARTICULACIÓN ATLANTOAXOIDEA Ø Existen dos articulaciones atlantoaxoideas distintas: l l l Articulación atlantoaxoidea lateral: existe una derecha y una izquierda, y es de tipo sinovial plana o artrodia. Articulación atlantoaxoidea medial: es de tipo trocoide. Las articulaciones atlantoaxoideas permiten girar la cabeza de un lado al otro

ARTICULACIÓN ATLANTOAXOIDEA LATERAL Superficie articular: carilla articular inferior del Atlas. Superficie articular: carilla articular superior del Axis

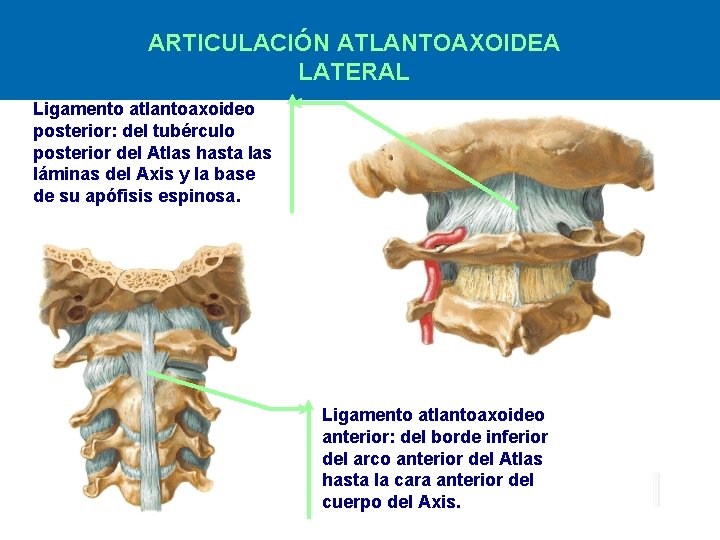

ARTICULACIÓN ATLANTOAXOIDEA LATERAL Ligamento atlantoaxoideo posterior: del tubérculo posterior del Atlas hasta las láminas del Axis y la base de su apófisis espinosa. Ligamento atlantoaxoideo anterior: del borde inferior del arco anterior del Atlas hasta la cara anterior del cuerpo del Axis.

ARTICULACIÓN ATLANTOAXOIDEA MEDIAL Fosa odontoidea Ligamento transverso del atlas: se extiende de una masa lateral a la otra y se une al borde anterior del foramen magno por el fascículo longitudinal superior y a la cara posterior del cuerpo de axis por el fascículo longitudinal inferior Apófisis odontoides del Axis

ARTICULACIÓN ATLANTOAXOIDEA MEDIAL Fascículo longitudinal superior Ligamento transverso del Atlas Fascículo longitudinal inferior El ligamento transverso de Atlas junto con los dos fascículos, superior e inferior, forman al ligamento cruciforme del Atlas.

ARTICULACIÓN ATLANTOAXOIDEA MEDIAL MEDIOS DE UNIÓN Membrana tectoria: llega al Axis pasando por detrás de la apófisis odontoides y del ligamento transverso. Membrana tectoria accesoria: tapizan la cara profunda de las articulaciones atlantooccipital y atlantoodontoidea.

LIGAMENTOS DE LA APÓFISIS ODONTOIDES Ligamento del vértice del diente: va desde la parte anterior del foramen magno al vértice de la apófisis odontoides del axis Ligamentos alares: (derecho e izquierdo) van desde la cara medial y anterior de los cóndilos occipitales hasta los lados de la parte superior de la apófisis odontoides del Axis.

TÓRAX Osteología, Artrología y Miología

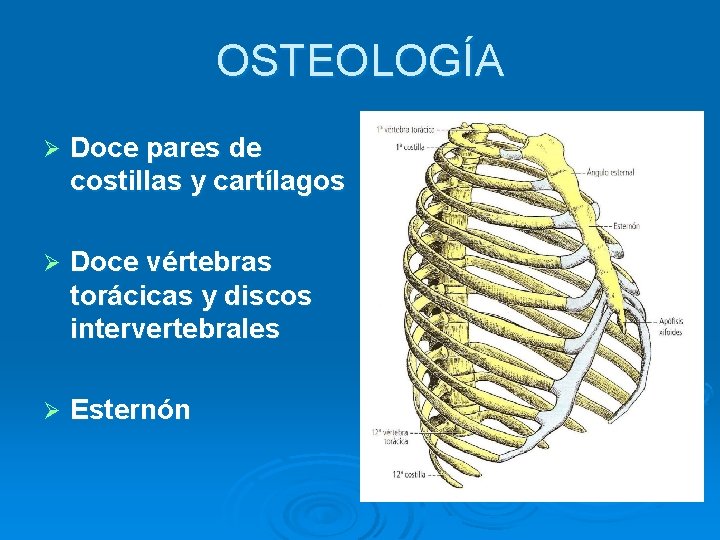

OSTEOLOGÍA Ø Doce pares de costillas y cartílagos Ø Doce vértebras torácicas y discos intervertebrales Ø Esternón

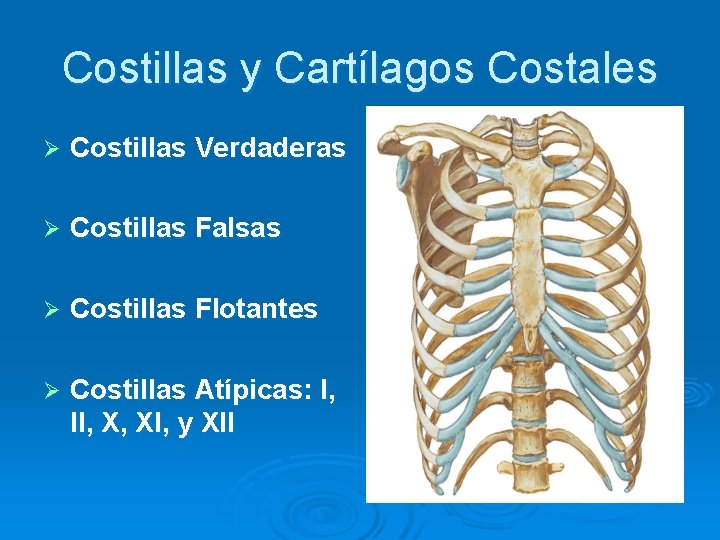

Costillas y Cartílagos Costales Ø Costillas Verdaderas Ø Costillas Falsas Ø Costillas Flotantes Ø Costillas Atípicas: I, II, X, XI, y XII

COSTILLAS cabeza Borde superior Cara Lateral Cuello costilla Tubérculo Cara Medial Extremidad anterior Cuerpo de la costilla Surco costal Borde inferior

PRIMERA COSTILLA Cabeza Extremidad anterior Cuello Tubérculo del m. escaleno anterior Surco para la A. subclavia y tronco del plexo braquial Tubérculo Cuerpo

Vértebras Torácicas Ø Rasgos Especiales: l l l Fositas Costales en los Cuerpos Fositas Costales en las Apófisis Transversas Apófisis Espinosas Largas

Escotadura yugular Escotadura clavicular ESTERNÓN Manubrio Ángulo esternal Líneas transversales Esternebras Escotaduras costales Escotaduras intercostales Fosita supraxifoidea Cuerpo esternal Apófisis Xifoides

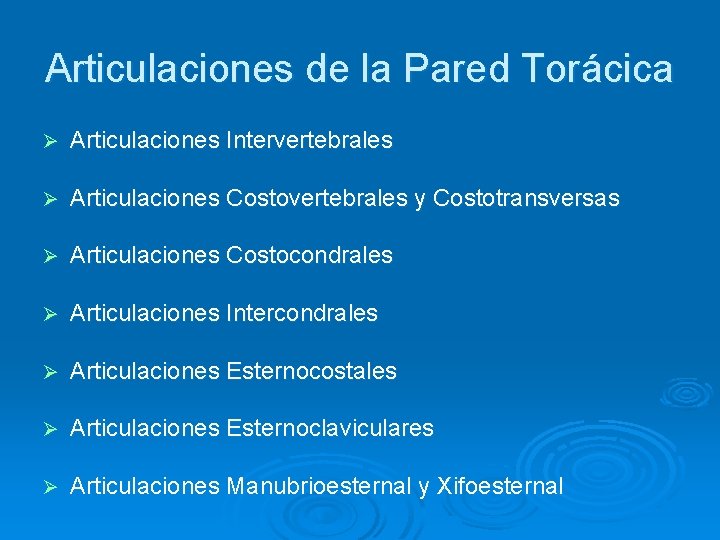

Articulaciones de la Pared Torácica Ø Articulaciones Intervertebrales Ø Articulaciones Costovertebrales y Costotransversas Ø Articulaciones Costocondrales Ø Articulaciones Intercondrales Ø Articulaciones Esternocostales Ø Articulaciones Esternoclaviculares Ø Articulaciones Manubrioesternal y Xifoesternal

ARTICULACIONES Articulación Intervertebral Articulación Costotransversa Articulación Costovertebral

ARTICULACIONES Articulación Esternoclavicular Articulación Manubrioesternal Articulación Esternocostal Articulación Costocondral. Articulación Xifoesternal Articulación Intercondral

Músculos Ø Músculo Pectoral Mayor: Ø Origen: Cabeza Clavicular, Cara anterior de la mitad medial de la Clavícula. Cabeza Esterno costal, Cara anterior del Esternón, seis primeros cartílagos costales y Aponeurosis del Músculo Oblicuo Externo. Ø Inserción: Labio Lateral del Surco Intertubercular del Húmero. Ø Acción: Aduce y rota medialmente el Húmero. Tracciona la Escápula hacia delante y abajo.

Músculos Ø Músculo Pectoral Mayor: Ø Acción: Movimiento Independiente: La Cabeza Clavicular flexiona el Húmero y la Cabeza Esternocostal la extiende desde la posición flexionada. Ø Inervación: C 5 -C 6

Músculos Ø Músculo Pectoral Menor: Ø Origen: Tercera a quinta Costilla, cerca del cartílago Costal. Ø Inserción: Borde Medial y cara superior de la Apófisis Coracoides de la Escápula. Ø Acción: Estabiliza la Escápula, traccionando hacia abajo y adelante contra la pared torácica.

Músculos Ø Músculo Subclavio: Ø Origen: Unión de la primera Costilla y su cartílago costal. Ø Inserción: Cara Inferior del tercio medio de la Clavícula. Ø Acción: Protracciona la Escápula y la fija contra la pared torácica. Rota la Escápula. Ø Inervación: Nervio Torácico Largo.

Músculos Ø Músculo Serrato Anterior: Ø Origen: Superficie superior de las Apófisis Espinosas. Ø Inserción: Superficie inferior de la Apófisis Espinosa de la Vértebra superior a la de origen. Ø Acción: Extiende la Columna Vertebral.

Músculos Ø Músculo Elevador de las Costillas: Ø Origen: Apófisis Transversas de T 7 a T 11. Ø Inserción: Costillas subyacentes entre el Tubérculo y el Ángulo. Ø Acción: Eleva las Costillas. Ø Inervación: C 8 -T 11

Músculos Ø Músculos Intercostales: Ø Externo, Interno, Íntimo: Ø Origen: Borde inferior de las Costillas. Ø Inserción: Borde superior de las Costillas. Ø Acción: Externo e Íntimo: Elevan las Costillas. Interno: Desciende las Costillas. Ø Inervación: N. Intercostal

Músculos Ø Músculo Subcostal: Ø Origen: Superficie interna de las Costillas inferiores, cerca de sus ángulos. Ø Inserción: Borde superior de la segunda a la tercera Costillas inferiores. Ø Acción: Elevar las Costillas. Ø Inervación: N. Intercostal.

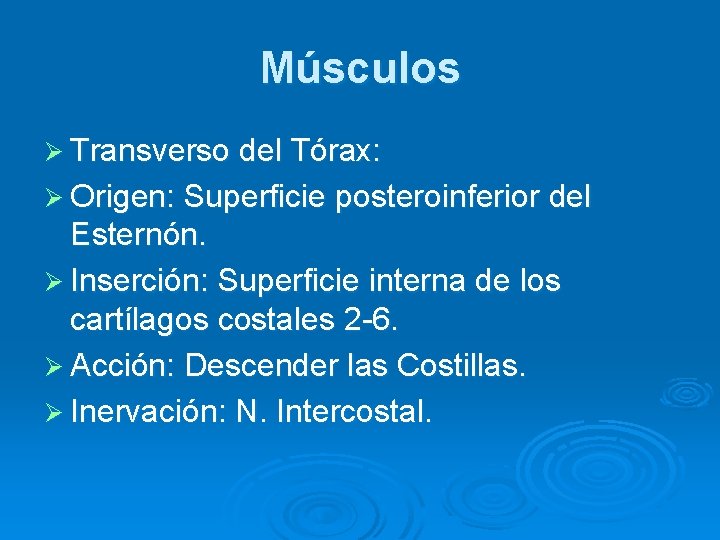

Músculos Ø Transverso del Tórax: Ø Origen: Superficie posteroinferior del Esternón. Ø Inserción: Superficie interna de los cartílagos costales 2 -6. Ø Acción: Descender las Costillas. Ø Inervación: N. Intercostal.

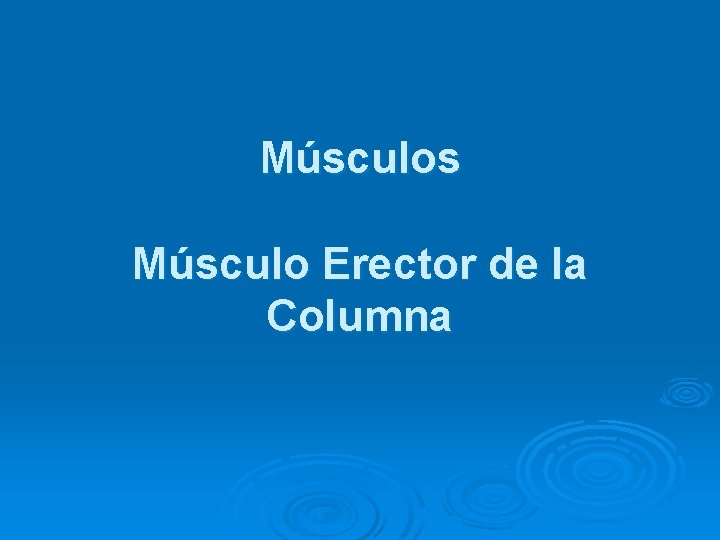

Músculos Músculo Erector de la Columna

Músculos Transversos-Espinosos Origen: Apófisis Transversas Ø Transverso-Espinoso Semiespinoso: Apófisis Transversas de las Vértebras C 4 -T 12 Ø Transverso-Espinoso Multífido: Sacro e Ilion, Apófisis Transversas de T 1 -T 3 y las Apófisis Articulares de C 4 -C 7 Ø Transverso-Espinoso Rotadores: Apófisis Transversas de las Vértebras con mejor desarrollo de las Vértebras Torácicas. Ø

Músculos Ø Músculos Transversos-Espinosos: Inserción: Ø Semiespinoso torácico, Cervical y de la Cabeza, discurren hasta el Hueso Occipital y las Apófisis Espinosas Torácica y Cervical. Ø Multífido: Apófisis Espinosas de las Vértebras Superiores. Ø Rotadores: Se fijan en la unión de la Lámina y la Apófisis Transversa, o la Espinosa de la Vértebra por encima de su origen.

Músculos Ø Músculos Transversos-Espinosos: Ø Inervación: Nervios Espinales Ø Acción: Extiende y rota al lado opuesto la cabeza y la Columna Cervical y Torácica. Estabilizan las Vértebras durante el movimiento. Ayudan con la Extensión y Rotación de la Columna Vertebral.

Músculos Ø Músculos Interespinosos: Ø Origen: Superficie de las Apófisis Espinosas. Ø Inserción: Superficie inferior de la Apófisis Espinosa de la Vértebra superior a la de origen. Ø Acción: Extiende la Columna Vertebral.

Músculos Ø Músculos Intertransversos: Ø Origen: Apófisis Transversas de todas las Vértebras. Ø Inserción: Apófisis Transversa de la Vértebra superior a la de origen. Ø Acción: Flexión Lateral de la Columna Vertebral.

Músculos Ø Músculo Serrato Posterior Superior: Ø Origen: Ligamento de la Nuca, Apófisis Espinosas de las Vértebras C 7 a t 3. Ø Inserción: Bordes superior de la 2 da a la 4 ta Costilla. Ø Acción: Eleva las Costillas.

Músculos Ø Músculo Serrato Posterior Inferior: Ø Origen: Apófisis Espinosas de T 11 a L 2. Ø Inserción: Bordes inferiores de las Costillas 8 va y 12 va. Ø Acción: Baja las Costillas.

Músculos Ø Músculo Cuadrado Lumbar: Ø Origen: Mitad medial del borde inferior de la 12 va Costilla y extremos de las Apófisis Transversas Lumbares. Ø Acción: Extiende y Flexiona Lateralmente la Columna. Fija la 12 va Costilla durante la inspiración.

Clavícula Ø Impresión del Ligamento Costoclavicular Ø Surco para el Músculo Subclavio Ø Tubérculo Conoideo Ø Extremidad Acromial Ø Extremidad Esternal Ø Bordes y Caras

Cara superior CLAVÍCULA Borde posterior Extremidad esternal Cara inferior Extremidad acromial Tubérculo conoideo Borde anterior Impresión para el ligamento costoclavicular Surco subclavio

Glándula Mamaria Ø Las glándulas mamarias son los órganos que, en todos los mamíferos, producen leche para alimentar a las crías durante los primeros meses o semanas de vida. Estas glándulas exocrinas son glándulas sudoríparas dilatadas y modificadas.

Glándula Mamaria

Músculos de la Pared Abdominal Músculo Oblicuo Externo del Abdomen: Origen: Superficies externas de las Costillas 5 a la 12. Inserción: Línea Alba, Tubérculo del Pubis y mitad anterior de la Cresta Ilíaca. Acción: Comprimen y sostienen las vísceras abdominales. Flexionan y Rotan el Tronco. Inervación: N. Torácico y Subcostal.

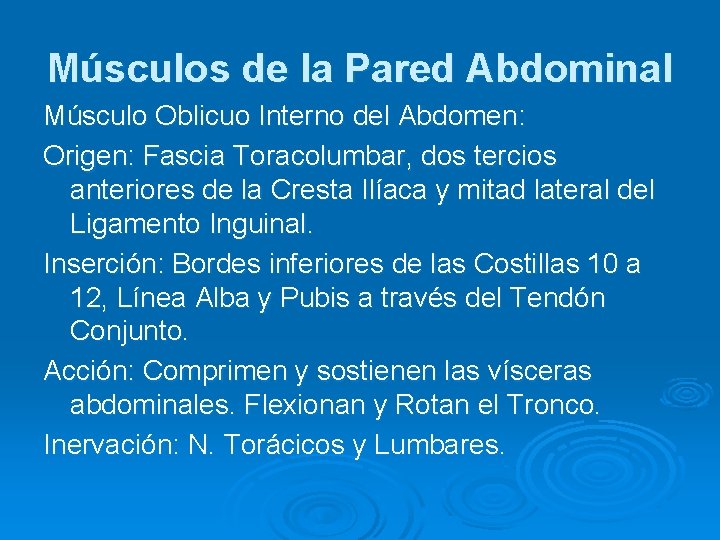

Músculos de la Pared Abdominal Músculo Oblicuo Interno del Abdomen: Origen: Fascia Toracolumbar, dos tercios anteriores de la Cresta Ilíaca y mitad lateral del Ligamento Inguinal. Inserción: Bordes inferiores de las Costillas 10 a 12, Línea Alba y Pubis a través del Tendón Conjunto. Acción: Comprimen y sostienen las vísceras abdominales. Flexionan y Rotan el Tronco. Inervación: N. Torácicos y Lumbares.

Músculos de la Pared Abdominal Ø Transverso del Abdomen: Ø Origen: Superficies internas de los Cartílagos costales 7 a 12, fascia toracolumbar, Cresta Ilíaca y tercio lateral del Ligamento Inguinal. Ø Inserción: Línea Alba, Aponeurosis del Oblicuo Externo, Cresta Púbica y Pectínea a través del Tendón Conjunto. Ø Acción: Comprime y Sostiene las vísceras. Ø Inervación: N. Torácicos y Lumbares.

Músculos de la Pared Abdominal Ø Recto del Abdomen: Ø Origen: Sínfisis y Cresta del Pubis. Ø Inserción: Apófisis Xifoides y cartílagos costales 5 a 7. Ø Acción: Flexiona el Tronco y Comprime las Vísceras Abdominales. Ø Inervación: N. Torácico

Músculos de la Pared Abdominal Ø Psoas Mayor: Ø Origen: Caras laterales de las Vértebras T 12 a L 5 y Apófisis Transversas de todas las Vértebras Lumbares. Ø Inserción: Trocanter Menor del Fémur. Ø Acción: Actúan en conjunto en la Flexión del Muslo en la articulación de la cadera y en su estabilización. Ø Inervación: N. Lumbares.

Músculos de la Pared Abdominal Diafragma: Origen: Porción Esternal: Proceso Xifoides. Porción Costal: Últimas 6 Costillas. Porción Lumbar: 2 da o 3 ra Vértebra Lumbar superior. Ø Inserción: Tendón Central del Diafragma. Ø Acción: Tracciona el Tendón Central hacia abajo en la Inspiración, aplanando la Cúpula Diafragmática y aumentando la longitud cervical del Tórax. Ø Ø

DUDAS? ? ? ? ?
