Clase 8 Ranuras de expansión Puertos Educarte Docente Ernesto Hernandez

Ranura de expansión • Una ranura de expansión (también llamada slot de expansión) es un elemento de la placa base de un computador, que permite conectar a esta una tarjeta adicional o de expansión, la cual suele realizar funciones de control de dispositivos periféricos adicionales, tales como monitores, impresoras o unidades de disco. • Educarte Docente Ernesto Hernandez

Tipos de ranura • ISA 8 (XT) • Es una de las ranuras más antiguas y trabaja con una velocidad muy inferior a las ranuras modernas (8 bits) y a una frecuencia de 4, 77 megahercios, funcionaba con los primeros procesadores de Intel 8086 y 8088, posteriormente el 8086 amplió su bus de datos a 16 bits y esta ranura se mostró insuficiente. Educarte Docente Ernesto Hernandez

• ISA 16 (AT) • La ranura ISA es una ranura de expansión de 16 bits capaz de ofrecer hasta 16 MB/s a 8 megahercios. Los componentes diseñados para la ranura AT eran muy grandes y fueron de las primeras ranuras en usarse en las computadoras personales. Hoy en día es una tecnología en desuso y ya no se fabrican placas madre con ranuras ISA. Estas ranuras se incluyeron hasta los primeros modelos del microprocesado Pentium III. Fue reemplazada en el año 2000 por la ranura PCI. Educarte Docente Ernesto Hernandez

PCI • Peripheral Component Interconnect o PCI es un bus de [ordenador] estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en las computadoras personales, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores. Educarte Docente Ernesto Hernandez

Audio/módem rise (AMR) • El audio/modem rise o AMR es una ranura de expansión en la placa madre para dispositivos de audio (como tarjetas de sonido) o módems lanzada en 1998 y presente en placas de Intel Pentium III, Intel Pentium IV y AMD Athlon Educarte Docente Ernesto Hernandez

AGP • El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su arquitectura sólo puede haber una ranura. Dicha ranura mide unos 8 cm y se encuentra a un lado de las ranuras PCI. Educarte Docente Ernesto Hernandez

PCI-Express • PCI-E proviene de las siglas de ("Peripheral Components Interconect-Express") ó componentes periféricos interconectados en modo inmediato. Este tipo de ranura fue desarrollado por Intel® y lanzado al mercado en 2004, con una forma de transmisión de tipo serial (mientras el PCI lo hace de forma paralela). Educarte Docente Ernesto Hernandez

características • PCI-E se podría considerar una ranura de expansión de sexta generación. • Hay varias versiones de la ranura PCI-E: (1 X, 4 X, 8 X y 16 X). • Por el hecho de tener varias versiones, resulta confuso al usuario el tipo de tarjetas que puede ó no utilizar. • El tamaño de la ranura varía según la versión PCI-E. Educarte Docente Ernesto Hernandez

Tipos de PCI-E Educarte Docente Ernesto Hernandez

Educarte Docente Ernesto Hernandez

Educarte Docente Ernesto Hernandez

ASUS GEOFORCE 8800 512 MB PCI E Educarte Docente Ernesto Hernandez

La ultima del mercado AMD Radeon R 9 295 X 2 Educarte Docente Ernesto Hernandez

• La tarjeta gráfica AMD Radeon™ R 9 295 X 2 es la más rápida del mundo, punto. 1 Se trata de una gigante de ocho gigabytes de memoria y más de 11. 5 teraflops de potencia informática ayudan a esta tarjeta a cumplir con su propósito: ser la campeona de los gráficos sin dejar lugar a dudas. Educarte Docente Ernesto Hernandez

• ALGUNAS CARACTERISTICAS • Sistema de refrigeración por líquido instalado de fábrica • Construcción totalmente en metal • Centro de procesamiento con ultra resolución Educarte Docente Ernesto Hernandez

Por el lado de NVIDEA • Ge. Force GTX TITAN Black • • • Especificaciones de la GPU 2880 Frecuencia de reloj normal 889 MHz Frecuencia acelerada 980 MHz Tasa de relleno de texturas 213 Giga. Texels/s Especificaciones de la memoria Frecuencia de la memoria ( Gbps ) 7, 0 Cantidad de memoria 6144 MB Interfaz de memoria 384 -bit GDDR 5 Ancho de banda máx. 336 GB/s Educarte Docente Ernesto Hernandez

Tarjeta gráfica Ge. Force GTX TITAN Black Educarte Docente Ernesto Hernandez

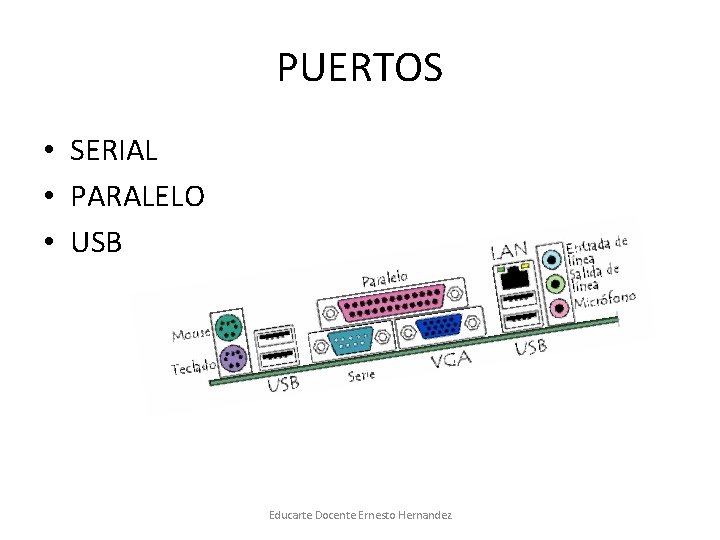

PUERTOS • SERIAL • PARALELO • USB Educarte Docente Ernesto Hernandez

Puerto • En la informática, un puerto es una forma genérica de denominar a una interfaz a través de la cual los diferentes tipos de datos se pueden enviar y recibir. Dicha interfaz puede ser de tipo físico, o puede ser a nivel de software (por ejemplo, los puertos que permiten la transmisión de datos entre diferentes ordenadores) (ver más abajo para más detalles), en cuyo caso se usa frecuentemente el término puerto lógico. Educarte Docente Ernesto Hernandez

Educarte Docente Ernesto Hernandez

Educarte Docente Ernesto Hernandez

Educarte Docente Ernesto Hernandez
