CLASE 1 ESTRUCTURAS Conjunto de elementos unidos entre
- Slides: 16
CLASE 1
ESTRUCTURAS Conjunto de elementos unidos entre sí, destinados a soportar las fuerzas que actúan sobre ellos.
FUERZA Es todo aquello capaz de deformar un cuerpo (efecto estático) o de modificar su estado en reposo o en movimiento (efecto dinámico). Las fuerzas que actúan sobre una estructura se llama CARGAS.
TIPOS DE CARGAS EN LAS ESTRUCTURAS CARGAS FIJAS Las que no varían sobre la estructura. Siempre tienen el mismo valor. Por ejemplo el propio peso de la estructura y el de los cuerpos que siempre están en la estructura. CARGAS VARIABLES Las que pueden variar sobre la estructura con el paso del tiempo. Ejemplos: la fuerza del aire, el peso de la gente, la nieve, la lluvia, etc.
AHORA OBSERVE LA SIGUIENTE FIGURA Y DIGA CUALES CORRESPONDEN A LAS CARGAS FIJAS Y VARIABLES FIJAS • El peso de la estructura • El peso del depósito VARIABLES: • Fuerza del viento • Peso del agua
Las fuerzas se representan con una flecha (vector), donde la longitud del vector es la intensidad de la fuerza, la flecha la dirección y el principio del vector es el punto donde se aplica la fuerza. SENTIDO INTENSIDAD DE LA FUERZA PUNTO DE APLICACIÓN
ESFUERZOS Es la fuerza interna que experimentan los elementos de una estructura cuando son sometidos a fuerzas externas. Los elementos de una estructura deben soportar estos esfuerzos sin romperse. Cuando te estiras un dedo de la mano notas una tensión en el mismo que te causa cierta molestia. Pues bien, los elementos o piezas de una estructura también sufren tensiones internas porque soportan fuerzas internas que no somos capaces de ver, pero que están ahí. A estas tensiones internas se les llama ESFUERZOS. En resumen: un esfuerzo es la tensión interna que “sufre” un cuerpo sometido a una o varias fuerzas

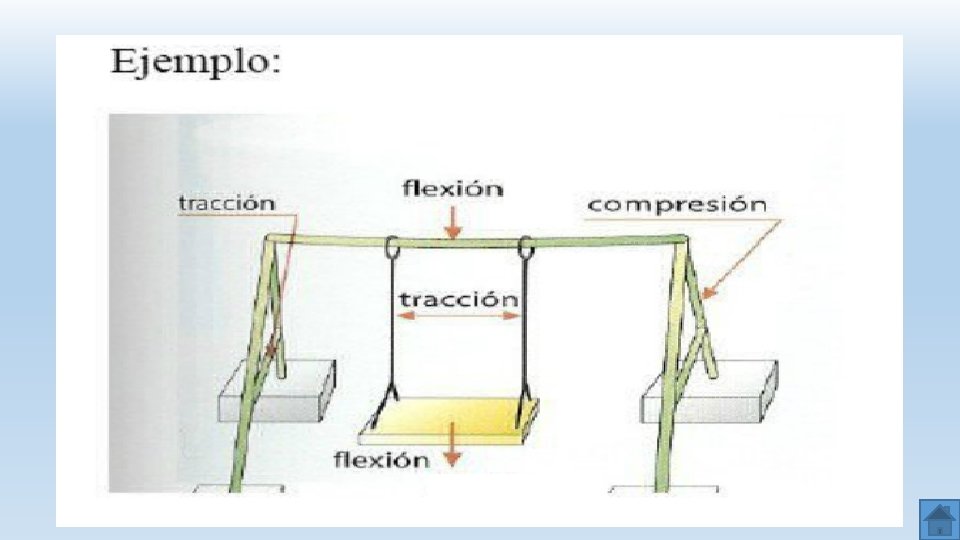

TIPOS DE ESFUERZOS: Hay cinco tipos de esfuerzos principales: 1. ESFUERZO DE TRACCIÓN 2. ESFUERZO DE COMPRESIÓN 3. ESFUERZO DE FLEXIÓN 4. ESFUERZO DE TORSIÓN 5. ESFUERZO DE CORTADURA
ESFUERZO DE TRACCIÓN Un elemento de una estructura está sometido al esfuerzo de tracción cuando sobre él actúan fuerzas que tienden a ESTIRARLO. Las fuerzas actúan hacia el exterior del objeto. Ejemplo: el cable de una grúa sufre tracción.
ESFUERZO DE COMPRESIÓN Un elemento de una estructura está sometido al esfuerzo de compresión cuando sobre él actúan fuerzas que tiende a APLASTARLO O CONTRAERLO. Las fuerzas actúan hacia el interior del objeto. Ejemplo: las patas de una silla sufren compresión.
ESFUERZO DE FLEXIÓN Un elemento de una estructura está sometido al esfuerzo de flexión cuando sobre él actúan fuerzas que tiende a DOBLARLO. Ejemplo: la tabla de una mesa con muchos libros sufre flexión.
ESFUERZO DE TORSIÓN Un elemento de una estructura está sometido al esfuerzo de torsión cuando sobre él actúan fuerzas que tiende a RETORCERLO. Ejemplo: una llave girando en una cerradura sufre torsión.
ESFUERZO DE CORTADURA Un elemento de una estructura está sometido al esfuerzo de cortadura cuando sobre él actúan fuerzas que tiende a CORTARLO o DESGARRARLO. Ejemplo: la zona de un trampolín de piscina unida a la torre.
TALLER #1 CON BASE EN ESTA TEORÍA, AHORA TOMA UNA ESTRUCTURA SENCILLA COMO EJEMPLO: 1. DIBÚJALA 2. DESCRIBE LOS TIPOS DE CARGAS QUE TIENE LA ESTRUCTURA 3. EXPLICA LOS TIPOS DE ESFUERZOS QUE SOPORTA LA ESTRUCTURA
