clairage minut Manipulation 1 Raliser le cblage 2

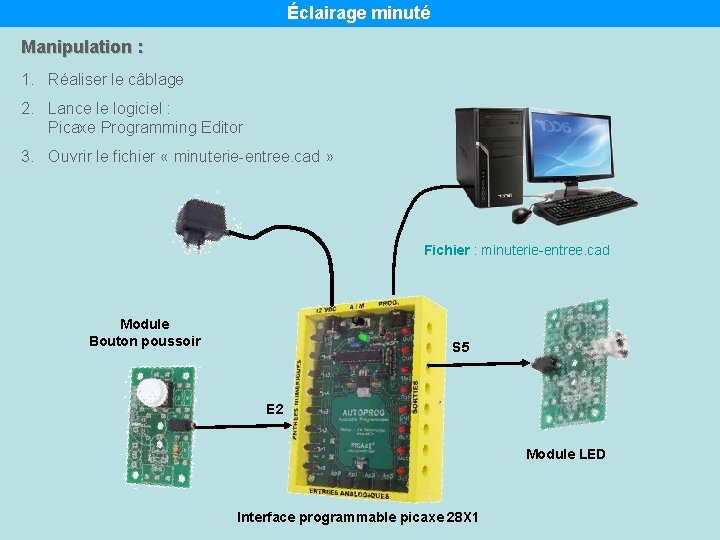

Éclairage minuté Manipulation : 1. Réaliser le câblage 2. Lance le logiciel : Picaxe Programming Editor 3. Ouvrir le fichier « minuterie-entree. cad » Fichier : minuterie-entree. cad Module Bouton poussoir S 5 E 2 Module LED Interface programmable picaxe 28 X 1
Éclairage minuté Fichier : minuterie-entree. cad Manipulation : 1. Transférer le programme 2. Utiliser le système S 5 E 2 3. Décrire le fonctionnement Cahier des charges : La lampe s’allume lorsque ……………. . … La lampe s’éteint lorsque ………………. x secondes
Éclairage minuté Programme transféré sur l’interface Picaxe 28 X 1 Organigramme : S 5 Commentaires : E 2 Test sur l’entrée n° …… Activation de la sortie n° … - Appui sur …………. ? - ……………. . Pause de …. . . sec Arrêt de la sortie n° …. . - ……………. .

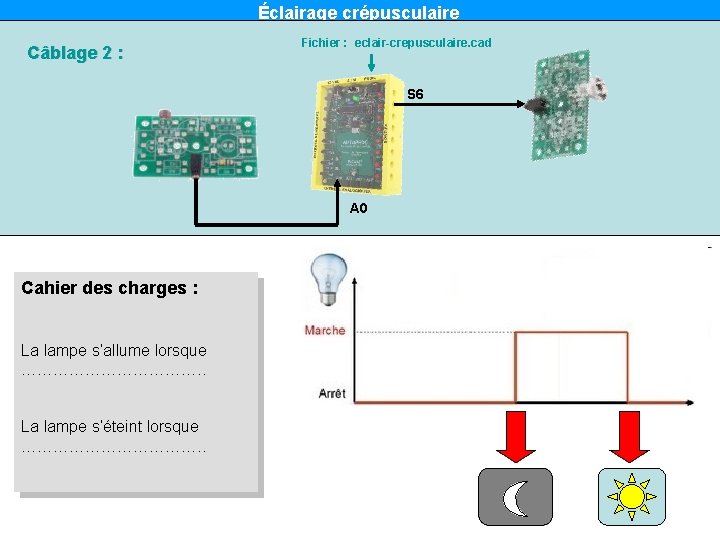

Éclairage crépusculaire Câblage 2 : Fichier : eclair-crepusculaire. cad S 6 A 0 Cahier des charges : La lampe s’allume lorsque ………………. . La lampe s’éteint lorsque ………………. .
Éclairage crépusculaire Réalise le câblage Commande : Analogue Sensor Calibration Affichage de la conversion Analogique / numérique Fichier : eclair-crepusculaire. cad E 7 S 7 E 6 S 6 E 5 S 5 E 4 S 4 E 3 S 3 E 2 S 2 E 1 S 1 E 0 S 0 A 1 A 2 A 3 Entrées analogiques Module capteur de luminosité Luminosité Valeur de b 0 Pleine lumière ………………. Semi-obscurité ………………. Nuit ……………….
Éclairage crépusculaire S 6 Programme transféré sur l’interface Picaxe 28 X 1 Organigramme : Commentaires : A 0 Lecture du niveau sur l’entrée analogique …. . Valeur numérique affectée à la variable …… Si la valeur de b 0 est < ………. Alors ……………… Sinon …………….
Éclairage crépusculaire Câblage : Fichier : eclair-crepusculaire. cad S 6 A 0 Cahier des charges : …. sec La lampe s’allume lorsque ………………. . Ou ………………. La lampe s’éteint lorsque ………………. . ou
