CLI 기반의 초기 설정 모드 Pre-configure Firewall now through interactive prompts [yes]? Firewall Mode

Management Interface 설정 v. Management 용 Interface 이름 - Management 0/0 용도 – Out

Inside or Outside Interface 설정 v 외부 접속용 Interface(Outside) 정의 Interface Gigabit. Ethernet 0/0

ASA Firmware 및 ASDM Loading v ASA Firmware Upload 하기 ASA# copy ftp: //anonymous@192.

ASDM/ Telnet 접속을 위한 기본 설정 v ASDM 접속을 위한 기본 구성 ASA(config)# http

ASDM 접속하기 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 9

https를 통한 접속 1 https: //ipaddress 를 통한 접속 2 SSL 보안 인증서 인증

ASDM 6. 0 Launcher Install Local PC에 ASDM 을 다운로드하여 여러대의 ASA 접속이나 다양한

Local PC에 ASDM Launcher 설치하기 Download ASDM Launcher and Start ADSM 선택시 설치 과정

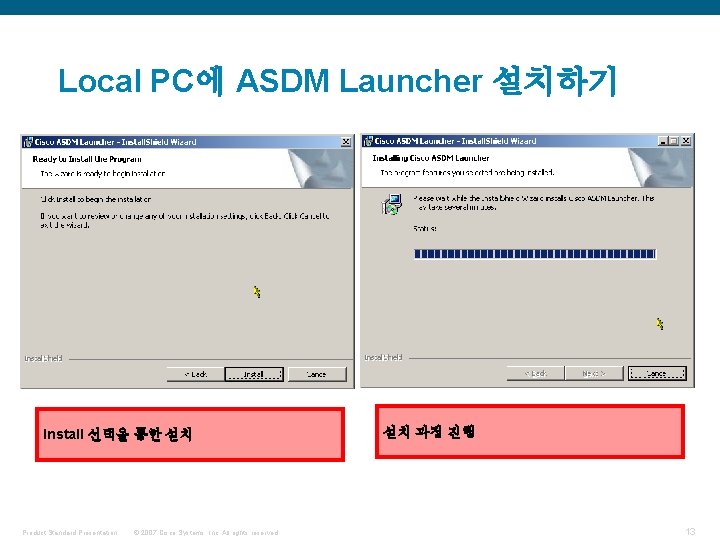

Local PC에 ASDM Launcher 설치하기 Install 선택을 통한 설치 Product Standard Presentation © 2007

ASDM Launcher 동작하기 설치 완료 후 ASDM Launcher 프로그램 동작 접속 할 ASA 5500의

ASDM 마법사 기능 활용하기 “Firewall” Product Standard Presentation © 2007 Cisco Systems, Inc. All

Launch Startup Wizard 1 3 ASDM 방화벽 구성 마법사 기능 시작 2 4 Product

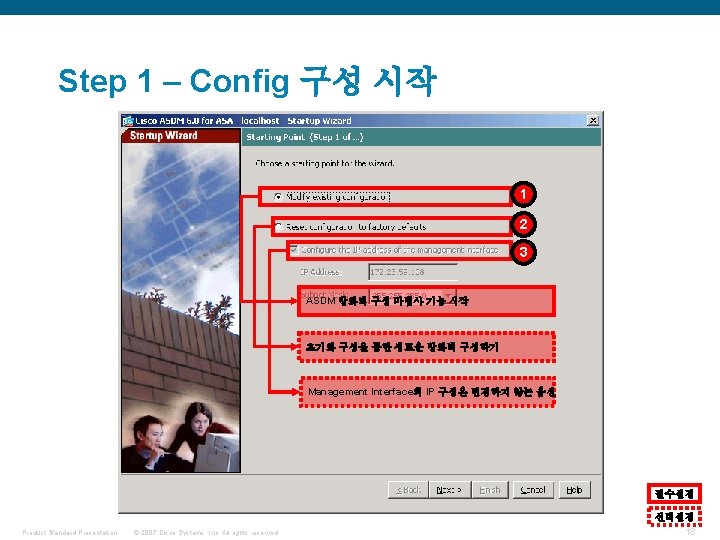

Step 1 – Config 구성 시작 1 2 3 ASDM 방화벽 구성 마법사 기능

Step 2 – 기본 구성하기 1 ASA Host 이름과 도메인 이름 정의 2 Password

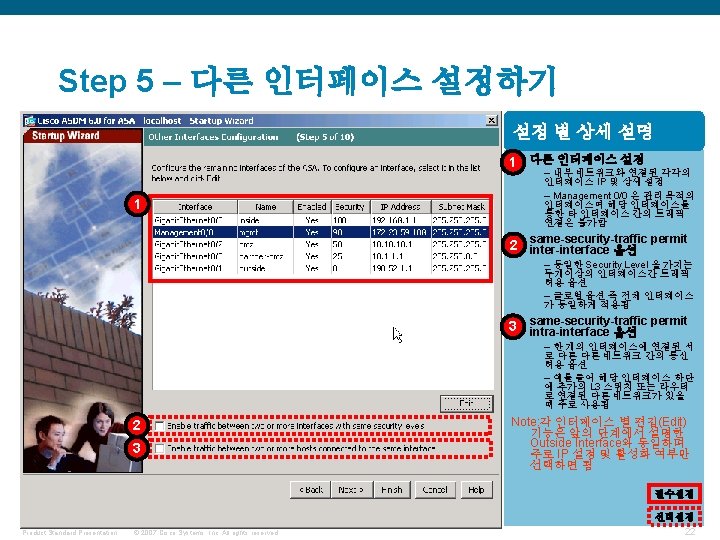

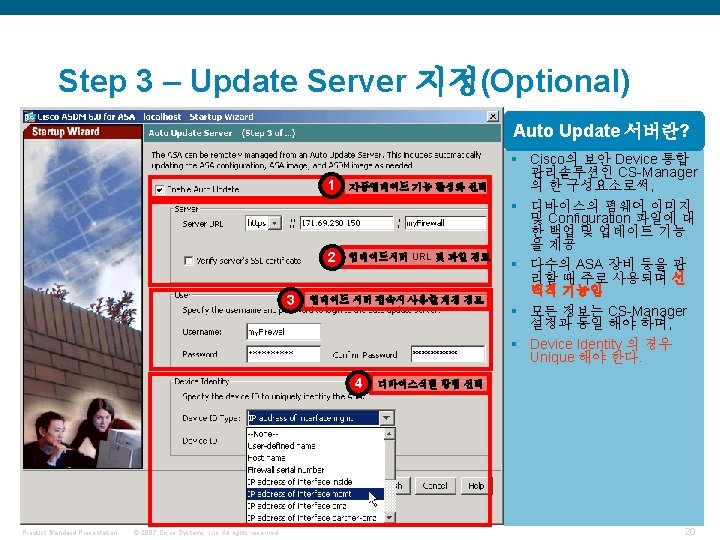

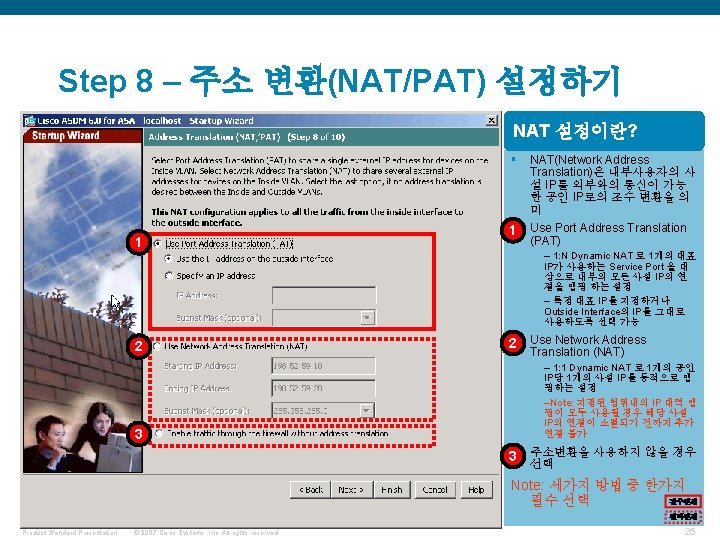

Step 10 – 마법사 설정 확인 및 적용 1 마법사를 통해 설정한 내역 확인

기본 Interface 설정하기 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved.

Interface 설정 메뉴 화면 설명 2 3 1 물리적 Interface의 구성 정보 변경 기능

Management Interface 구성 예제 1 2 3 4 5 Interface 이름 정의 보안등급정의” 0~100”

Outside Interface 구성 예제 1 2 3 4 5 Interface 이름 정의 보안등급정의” 0”

Inside Interface 구성 예제 1 2 3 4 5 Interface 이름 정의 보안등급정의” 100”

NAT/PAT 구성하기 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 33

1: 1 Dynmic NAT 및 NAT 제외 설정 하기 1: 1 Dynamic NAT +

1: 1 Dynmic NAT 및 NAT 제외 설정 1: Dynamic NAT 설정-메뉴 선택 1

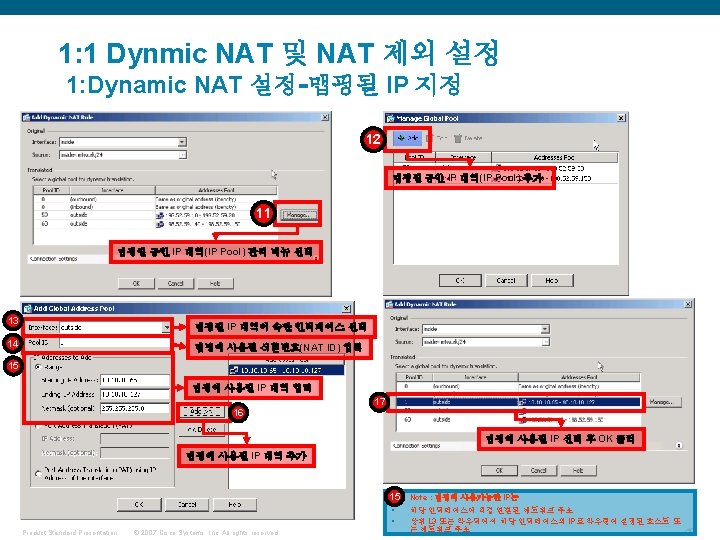

1: 1 Dynmic NAT 및 NAT 제외 설정 1: Dynamic NAT 설정-변환대상 IP 지정(1)

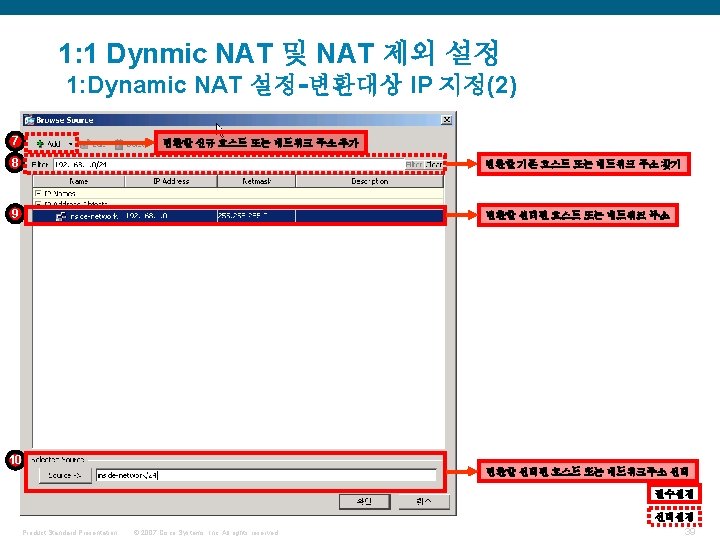

1: 1 Dynmic NAT 및 NAT 제외 설정 1: Dynamic NAT 설정-추가된 사항 확인

1: 1 Dynmic NAT 및 NAT 제외 설정(NAT Exempt Rule)-메뉴 선택 1 4 3

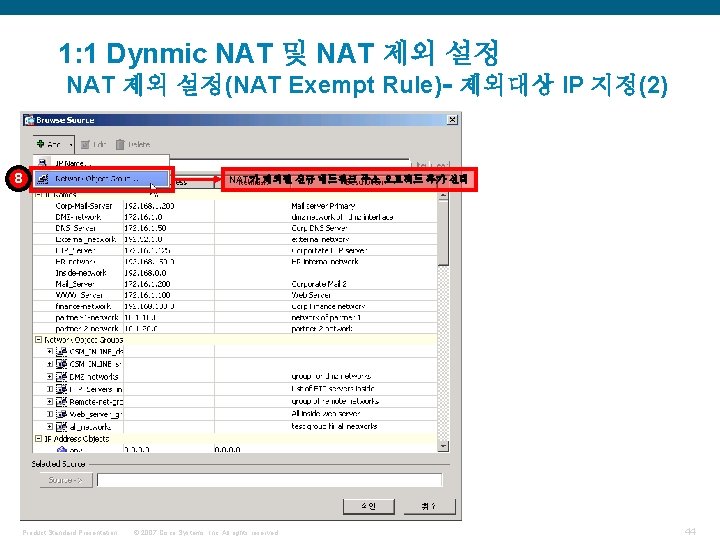

1: 1 Dynmic NAT 및 NAT 제외 설정(NAT Exempt Rule)- 제외대상 IP 지정(2) 8

1: 1 Dynmic NAT 및 NAT 제외 설정(NAT Exempt Rule)- 제외대상 IP 지정(3) 9

1: 1 Dynmic NAT 및 NAT 제외 설정(NAT Exempt Rule)- 제외대상 IP 지정(4) 12

1: 1 Dynmic NAT 및 NAT 제외 설정(NAT Exempt Rule)- 제외 트래픽방향 설 정

1: 1 Dynmic NAT 및 NAT 제외 설정(NAT Exempt Rule)- 추가된 설정확인 16 추가된

1: 1 Dynamic NAT 및 NAT 제외 설정 CLI 를 통한 구성 방법 CLI

PAT 및 1: 1 Static NAT 구성하기 PAT + 1: 1 Static NAT 구성

PAT 및 1: 1 Static NAT 구성하기 PAT 설정-메뉴 선택 1 4 3 새로운

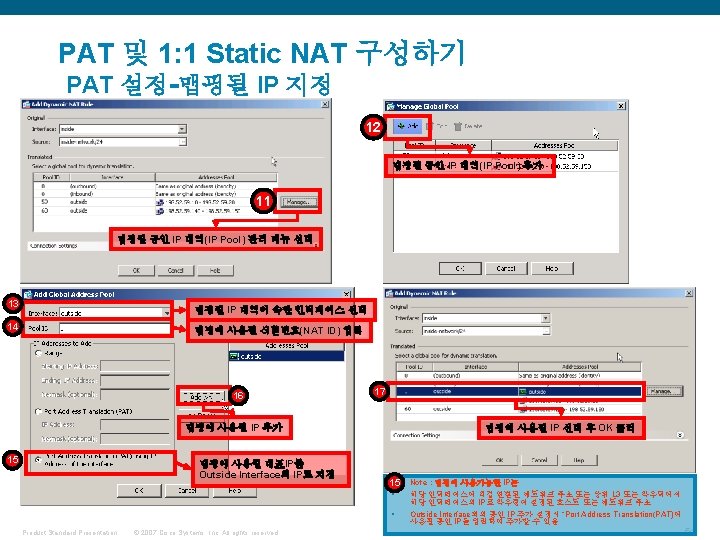

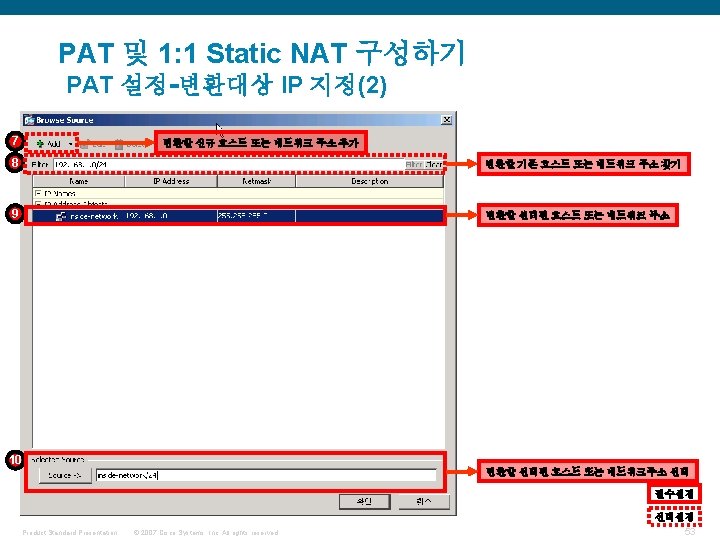

PAT 및 1: 1 Static NAT 구성하기 PAT 설정-변환대상 IP 지정(1) 변환할 192. 168.

PAT 및 1: 1 Static NAT 구성하기 PAT 설정-추가된 사항 확인 18 추가된 사항

PAT 및 1: 1 Static NAT 구성하기 1: 1 Static NAT 설정 - 메뉴

PAT 및 1: 1 Static NAT 구성하기 1: 1 Static NAT 설정-맵핑될 IP 지정

PAT 및 1: 1 Static NAT 구성하기 1: 1 Static NAT 설정- 추가된 설정확인

PAT 및 1: 1 Static NAT 구성하기 CLI 를 통한 구성 방법 CLI 기반의

Port Redirection 구성하기 Port Redirection 환경 설정 192. 168. 1. x/24 inside 192. 168.

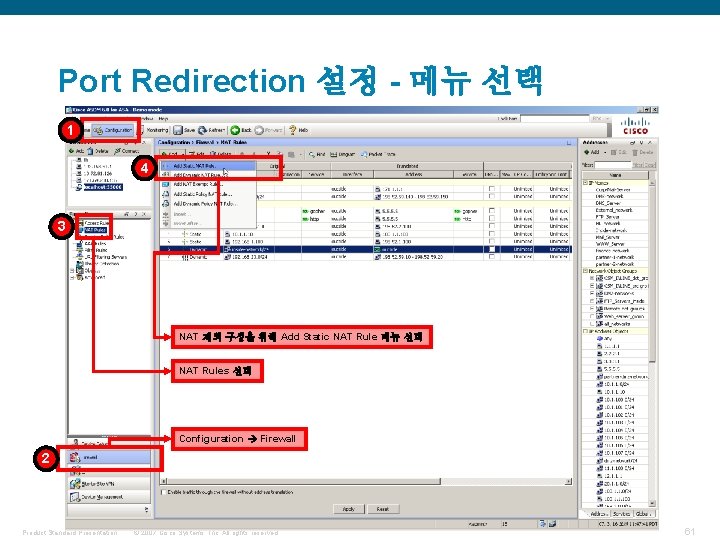

Port Redirection 설정 - 메뉴 선택 1 4 3 NAT 제외 구성을 위해 Add

Port Redirection 설정-맵핑될 IP 및 Service Port 설정 5 내부 IP가 소속된 Interface 설정

Port Redirection 설정-추가된 설정 확인 10 추가된 설정 확인 Product Standard Presentation © 2007

Port Redirection 설정-CLI 설정 CLI 기반의 Port Rediection 설정 예제 v Inside Interface의 192.

방화벽 정책 설정하기 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved.

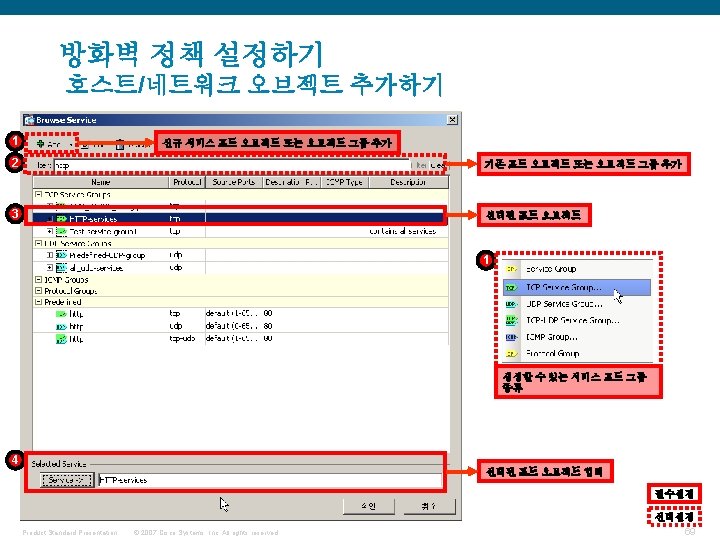

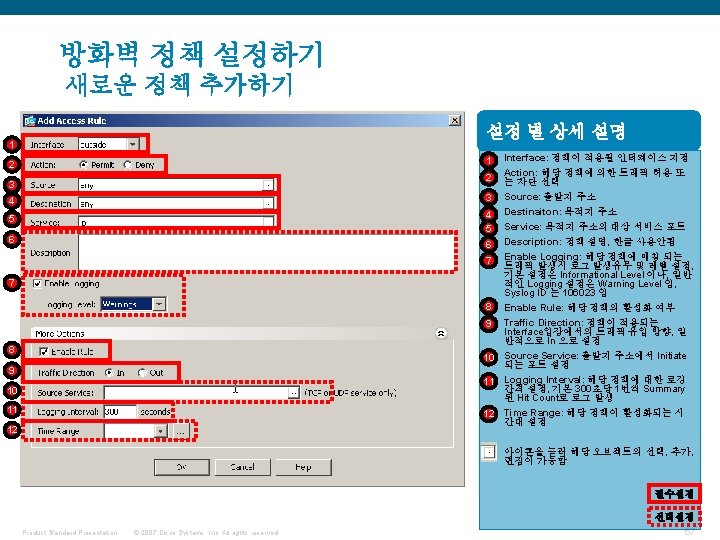

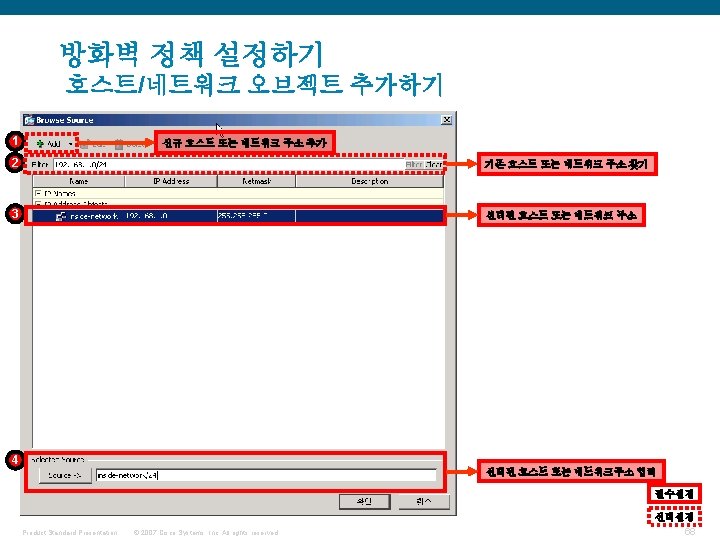

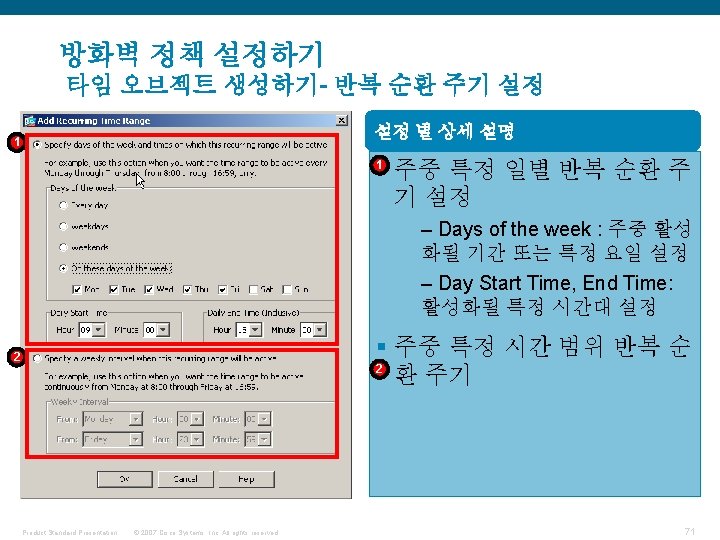

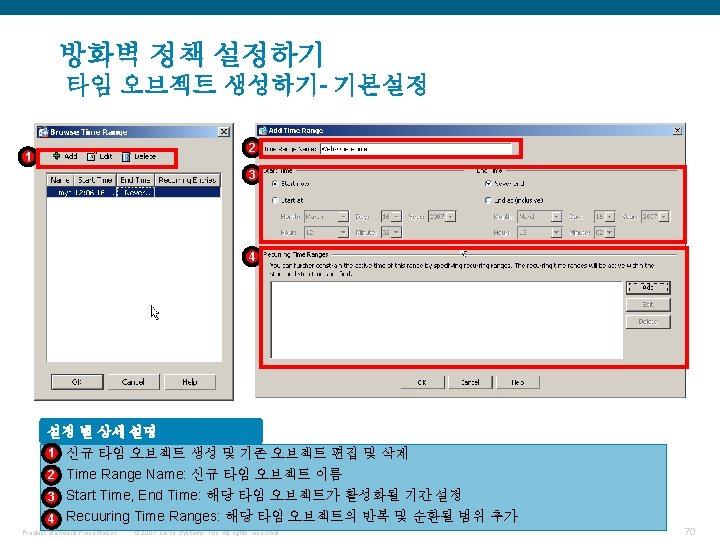

방화벽 정책 설정하기 Firewall Main Menu 5 방화벽정책에 사용되는 IP, Service Port, Time Range

ASA 5500 디바이스 관리 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights

디바이스 관리 관리적 접속 설정하기 설정 별 설명 § ASDM/HTTPS: ASDM 활성화 설정 및

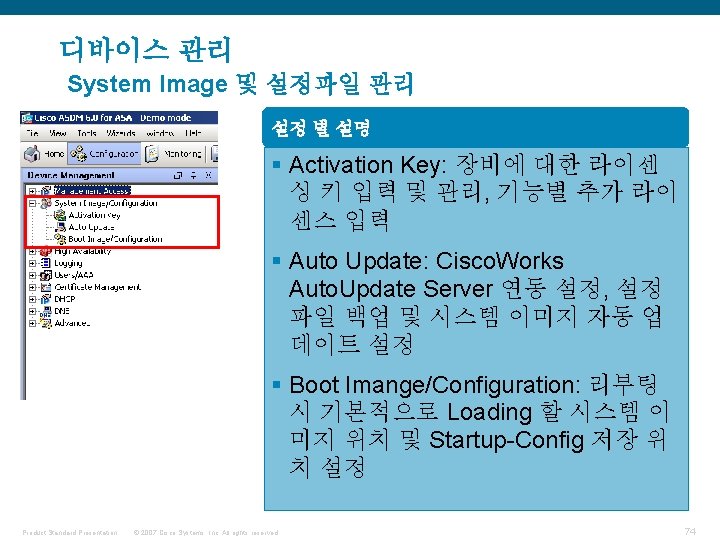

디바이스 관리 Failover 설정 및 VPN 로드밸런싱 설정 설정 별 설명 § HA/Scalability Wizard:

디바이스 관리 로깅 설정 설정 별 설명 § Logging Setup: System Message(Syslog) 설정 활성화

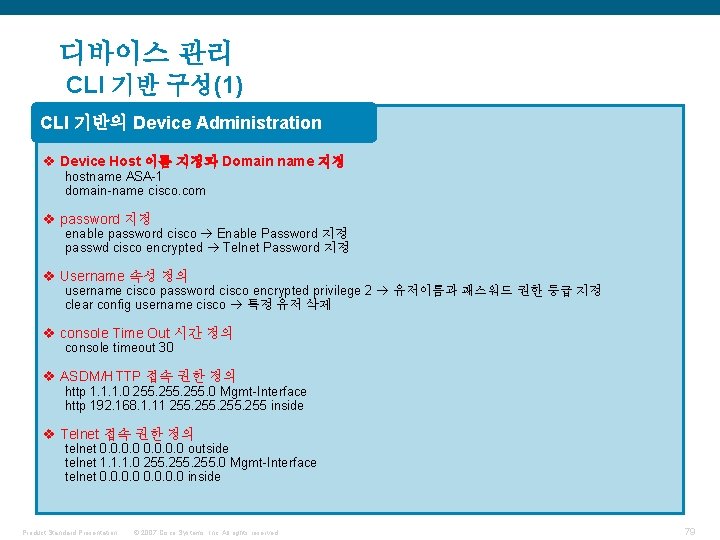

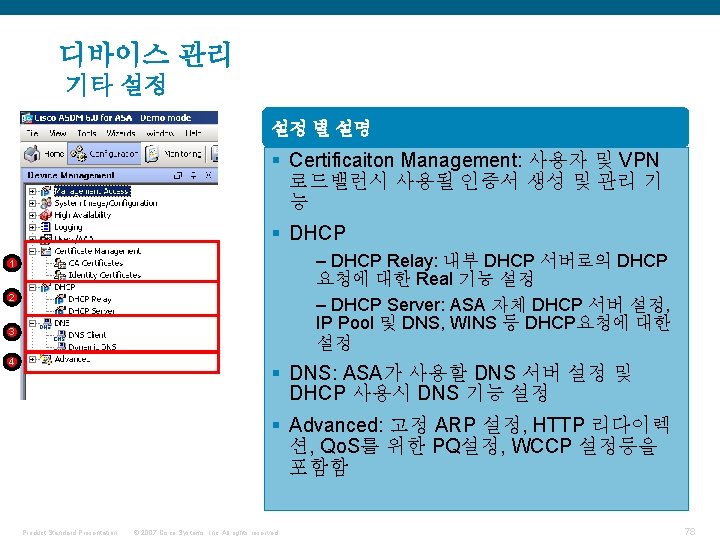

디바이스 관리 CLI 기반 구성(1) CLI 기반의 Device Administration v Device Host 이름 지정과

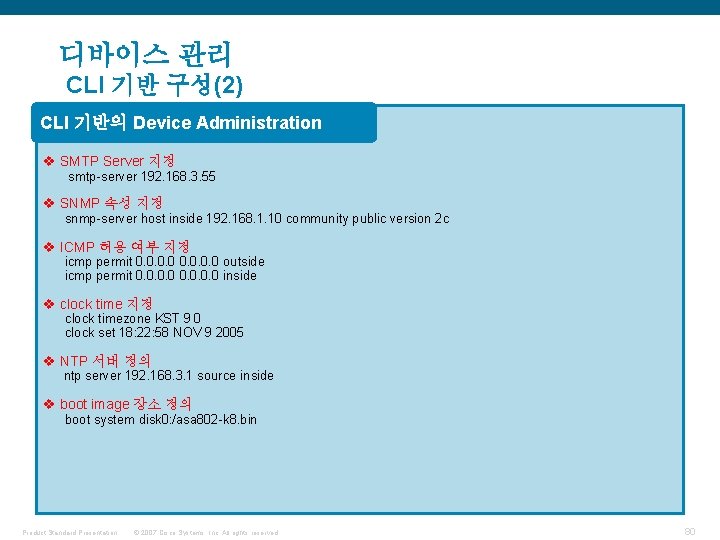

디바이스 관리 CLI 기반 구성(2) CLI 기반의 Device Administration v SMTP Server 지정 smtp-server

Slides: 80

Download presentation

Cisco ASA 5500 Configuration Guide - 기본 및 Firewall 기능 설정 (ASA 8. 0(2), ASDM 6. 0(2) 기준 (version 1. 0) Cisco Korea 김용호(yonghkim@cisco. com) Presentation_ID © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 1

CLI 기반의 초기 설정 모드 Pre-configure Firewall now through interactive prompts [yes]? Firewall Mode [Routed]: Routed Mode(Layer 3) 또는 Bridge(Transparent-Layer 2) Mode 지정 Enable password [<use current password>]: cisco 패스워드 구성 Allow password recovery [yes]? 패스워드 복구 기능을 활성화 시킬 것인지 정의 Clock (UTC): Year [2005]: Month [Nov]: Day [2]: Time [01: 14: 54]: 17: 48: 00 System Clock 정의 Inside IP address: 192. 168. 1. 1 Inside network mask: 255. 0 Host name: ASA Inside IP Address 정의 및 Host 이름 정의 Use this configuration and write to flash? Yes Setup 모드에서 구성한 Config 저장 여부 초기 설치 시에는 Setup 모드 지정 후 Inside (Gigabit 0/1) 를 통해 ASDM으로 바로 접속 가능 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 4

Management Interface 설정 v. Management 용 Interface 이름 - Management 0/0 용도 – Out Of Band 관리용, Failover Interface v통신용 Interface 이름 – Gigabit. Ethernet 0/0 ~3 용도 – 내, 외부, 서버팜 구성, Failover 등 구성 가능 v. Console, Aux 용 Interface 용도 – console 접속 및 Aux를 통한 접속용 v Management 용 Interface 설정하기 Interface Management 0/0 no shutdown description Interface for Management nameif Mgmt-Interface management-only Management 용으로만 사용 할 경우 설정 ip address 1. 1 255. 0 Mgmt 용 IP Address 정의 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 5

Inside or Outside Interface 설정 v 외부 접속용 Interface(Outside) 정의 Interface Gigabit. Ethernet 0/0 no shutdown nameif outside Internet 접속용 Interface 정의 security-level 0 외부에서 들어오는 Interface 이므로 보안 등급이 가장 낮게 정의 “ 0” ip address 10. 10. 1 255. 0 외부 접속용 IP Address 정의 v 내부 접속용 Interface(Inside) 정의 interface Gigabit. Ethernet 0/1 nameif inside 내부 Network을 위한 interface 정의 security-level 100 내부 Network 이므로 가장 높은 보안 등급 정의 “ 100” ip address 192. 168. 1. 1 255. 0 interface Gigabit. Ethernet 0/2 description interface for LAN nameif inside-2 내부 Network 가운데 다른 네트워크 추가 정의 가능 (보안 등급 0~100) security-level 100 ip address 20. 20. 1 255. 0 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 6

ASA Firmware 및 ASDM Loading v ASA Firmware Upload 하기 ASA# copy ftp: //anonymous@192. 168. 1. 10/asa 802 -k 8. bin disk 0: 기본적으로 장비에 이미 내장되어 있음 v ASA 운영을 위한 ASDM Upload 하기 ASA# copy ftp: //anonymous@192. 168. 1. 10/asdm-602. bin disk 0: 기본적으로 장비에 이미 내장되어 있음 v 다중 Firmware 구성시 Boot 환경 설정 ASA(config)# boot system disk 0: asa 802 -k 8. bin ASA# sh bootvar Current BOOT variable = disk 0: /asa 802 -k 8. bin v Disk 0: 의 정보 확인 ASA# dir Directory of disk 0: / 2706 -rw- 1589 2707 -rw- 1009 2709 -rw- 1318 2711 -rw- 2167 2712 -rw- 5437440 4040 -rw- 5958324 Product Standard Presentation 00: 06: 14 Oct 10 2005 old_running. cfg 00: 06: 14 Oct 10 2005 admin. cfg 15: 17: 08 Jul 25 2005 c-a. cfg 00: 30: 14 Oct 16 2005 logo. gif 19: 07: 04 Nov 02 2005 asa 802 -k 8. bin 19: 08: 22 Nov 02 2005 asdm-602. bin © 2007 Cisco Systems, Inc. All rights reserved. 7

ASDM/ Telnet 접속을 위한 기본 설정 v ASDM 접속을 위한 기본 구성 ASA(config)# http server enable Web Service Enable ASA(config)# http 192. 168. 0. 0 255. 0. 0 inside 웹 서비스를 접속 할 수 있는 Network 정의 ASA(config)# asdm image disk 0: /asdm-602. bin ASDM image가 있는 디스크 URL 정의 v Telnet 접속을 위한 기본 구성 ASA(config)# telnet 0. 0 inside Telnet 이 가능한 Network 정의 v Inside Network 접속 유무 Check 를 위한 ICMP 허용 ASA(config)# icmp permit any inside Inside Interface Ping Test 허용 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 8

ASDM 6. 0 Launcher Install Local PC에 ASDM 을 다운로드하여 여러대의 ASA 접속이나 다양한 환경에서 접속 용이하게 구성 권장 Java Applet 기반의 ASDM 동작 구현 ASDM Launcher 권고 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 11

Step 1 – Config 구성 시작 1 2 3 ASDM 방화벽 구성 마법사 기능 시작 초기화 구성을 통한 새로운 방화벽 구성하기 Management Interface의 IP 구성은 변경하지 않는 옵션 필수설정 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 선택설정 18

Interface 설정 메뉴 화면 설명 2 3 1 물리적 Interface의 구성 정보 변경 기능 현재 물리적으로 구성되어 있는 Interface 정보 조회 Feature 메뉴 Interface 선택 4 Same-Security-level 서로 다른 물리적 인터페이스가 동일한 보안 등급을 가지도록 구성할 경우 활성화 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 29

Management Interface 구성 예제 1 2 3 4 5 Interface 이름 정의 보안등급정의” 0~100” Mgmt전용여부선택 Interface활성화여부 6 해당 Interface의 IP Address 정의 물리적 인터페이스 속성 변경 가능 (Duplex, Speed) Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 30

Outside Interface 구성 예제 1 2 3 4 5 Interface 이름 정의 보안등급정의” 0” Mgmt전용여부선택 Interface활성화여부 6 해당 Interface의 IP Address 정의 물리적 인터페이스 속성 변경 가능 (Duplex, Speed) Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 31

Inside Interface 구성 예제 1 2 3 4 5 Interface 이름 정의 보안등급정의” 100” Mgmt전용여부선택 Interface활성화여부 6 해당 Interface의 IP Address 정의 물리적 인터페이스 속성 변경 가능 (Duplex, Speed) Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 32

1: 1 Dynmic NAT 및 NAT 제외 설정 하기 1: 1 Dynamic NAT + 공인 IP 구성 환경 192. 168. 1. 10 inside 192. 168. 1. 1 20. 20. 10 dmz Cisco ASA 5500 192. 168. 1. x 대역은 10. 10. 64 ~ 127로 변환 outside 10. 10 20. 20. 1 20. 20. x 대역은 내부 IP 그대로 사용 § 1: 1 Dynamic NAT – 192. 168. 1. x 의 내부 IP Address 대역은 10. 10. 65 ~ 127 대역의 공인 IP Address를 사용하여 외부 네트워크에 접속 § NAT 제외 설정(NAT Exempt Rule) : NAT를 사용하지 않은 공인 IP 구성 – 20. 20. x 의 내부 공인 IP address 대역은 NAT를 사용하지 않고 외부와 접속. NOTE: 여기서 사용되는 공인 IP의 정의는 외부로부터 라우팅이 가능한 IP를 의미함 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 36

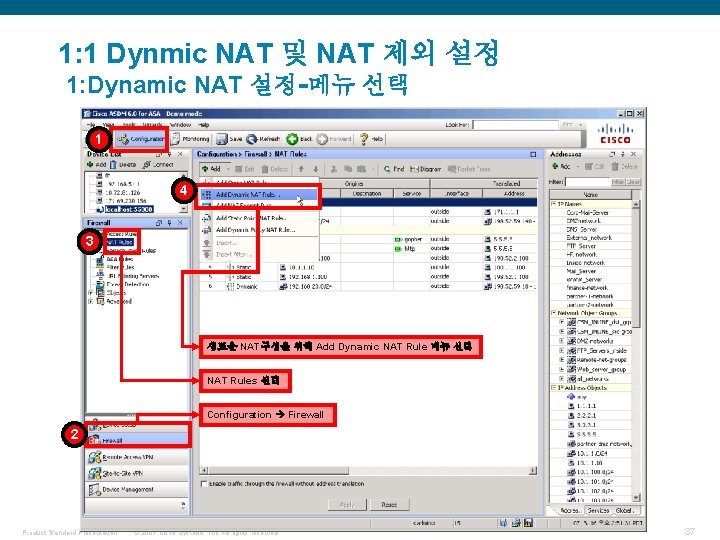

1: 1 Dynmic NAT 및 NAT 제외 설정 1: Dynamic NAT 설정-메뉴 선택 1 4 3 새로운 NAT구성을 위해 Add Dynamic NAT Rule 메뉴 선택 NAT Rules 선택 Configuration Firewall 2 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 37

1: 1 Dynmic NAT 및 NAT 제외 설정 1: Dynamic NAT 설정-변환대상 IP 지정(1) 변환할 192. 168. 1. x 네트워크가 속한 인터페이스 선택 5 6 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 변환할 192. 168. 1. x 을 찾기 위해 브라우징 38

1: 1 Dynmic NAT 및 NAT 제외 설정(NAT Exempt Rule)-메뉴 선택 1 4 3 17 추가된 사항 확인 NAT 제외 구성을 위해 Add NAT Exempt Rule 메뉴 선택 NAT Rules 선택 Configuration Firewall 2 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 42

1: 1 Dynmic NAT 및 NAT 제외 설정(NAT Exempt Rule)- 제외대상 IP 지정(3) 9 NAT가 제외될 신규 네트워크 주소 오브젝트 명 입력 11 10 Product Standard Presentation NAT가 제외될 신규 네트워크 주소 입력 © 2007 Cisco Systems, Inc. All rights reserved. 45

1: 1 Dynmic NAT 및 NAT 제외 설정(NAT Exempt Rule)- 제외 트래픽방향 설 정 14 모든 목적지에 대한 트래픽 NAT제외 설정 15 dmz 인터페이스 기준 Outbound 트래픽에 대한 NAT 제외 설정 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 47

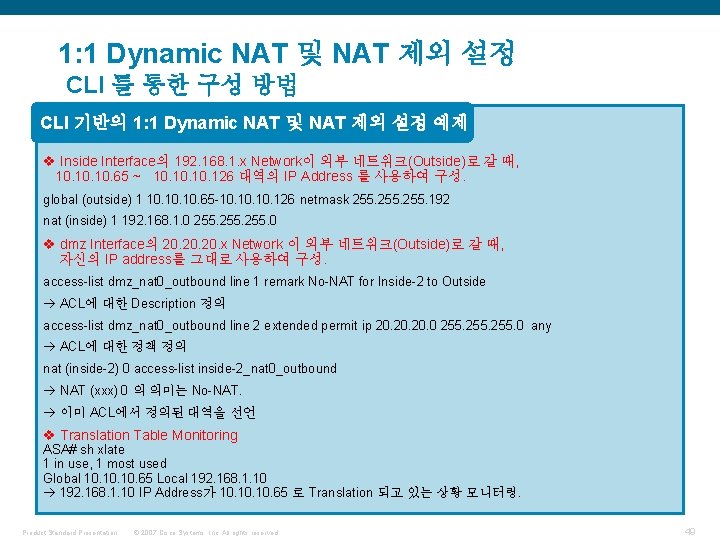

1: 1 Dynamic NAT 및 NAT 제외 설정 CLI 를 통한 구성 방법 CLI 기반의 1: 1 Dynamic NAT 및 NAT 제외 설정 예제 v Inside Interface의 192. 168. 1. x Network이 외부 네트워크(Outside)로 갈 때, 10. 10. 65 ~ 10. 10. 126 대역의 IP Address 를 사용하여 구성. global (outside) 1 10. 10. 65 -10. 10. 126 netmask 255. 192 nat (inside) 1 192. 168. 1. 0 255. 0 v dmz Interface의 20. 20. x Network 이 외부 네트워크(Outside)로 갈 때, 자신의 IP address를 그대로 사용하여 구성. access-list dmz_nat 0_outbound line 1 remark No-NAT for Inside-2 to Outside ACL에 대한 Description 정의 access-list dmz_nat 0_outbound line 2 extended permit ip 20. 20. 0 255. 0 any ACL에 대한 정책 정의 nat (inside-2) 0 access-list inside-2_nat 0_outbound NAT (xxx) 0 의 의미는 No-NAT. 이미 ACL에서 정의된 대역을 선언 v Translation Table Monitoring ASA# sh xlate 1 in use, 1 most used Global 10. 10. 65 Local 192. 168. 1. 10 IP Address가 10. 10. 65 로 Translation 되고 있는 상황 모니터링. Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 49

PAT 및 1: 1 Static NAT 구성하기 PAT + 1: 1 Static NAT 구성 환경 192. 168. 1. x/24 inside 192. 168. 1. 10 Cisco ASA 5500 192. 168. 1. x 대역은 outside Interface IP를 사용 outside 10. 10. 254 192. 168. 1. 10은 고정된 공인 IP 10. 10. 10을 사용 § Port Address Translation(PAT) – 192. 168. 1. x 의 내부 IP Address 대역은 대표IP로 Outside Interface 의 IP Address 를 사용하여 외부 네트워크에 접속 § 1: 1 Static NAT : 내부 특정 서버 IP에 대해 고정된 공인 IP 맵핑 – 192. 168. 1. 10 내부 사설 IP address 을 고정된 외부 공인 IP 10. 10. 10 을 사용화 여 외부와 연결 NOTE: 여기서 사용되는 공인 IP의 정의는 외부로부터 라우팅이 가능한 IP를 의미함 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 50

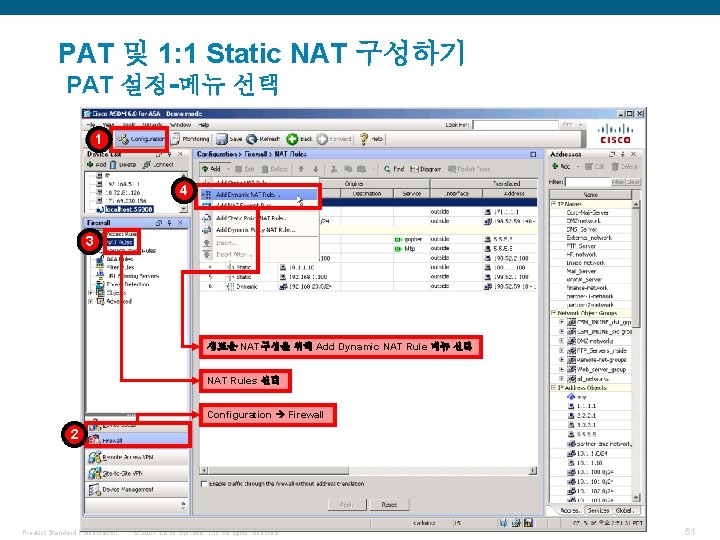

PAT 및 1: 1 Static NAT 구성하기 PAT 설정-메뉴 선택 1 4 3 새로운 NAT구성을 위해 Add Dynamic NAT Rule 메뉴 선택 NAT Rules 선택 Configuration Firewall 2 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 51

PAT 및 1: 1 Static NAT 구성하기 PAT 설정-변환대상 IP 지정(1) 변환할 192. 168. 1. x 네트워크가 속한 인터페이스 선택 5 6 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 변환할 192. 168. 1. x 을 찾기 위해 브라우징 52

PAT 및 1: 1 Static NAT 구성하기 1: 1 Static NAT 설정 - 메뉴 선택 1 4 3 NAT 제외 구성을 위해 Add Static NAT Rule 메뉴 선택 NAT Rules 선택 Configuration Firewall 2 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 56

PAT 및 1: 1 Static NAT 구성하기 1: 1 Static NAT 설정-맵핑될 IP 지정 5 내부 IP가 소속된 Interface 설정 6 NAT 대상 내부 호스트 IP 설정(Network Based 로도 가능함) 7 맵핑될 외부 IP 가 소속된 Interface 설정 8 Product Standard Presentation 맵핑될 외부 IP 입력 © 2007 Cisco Systems, Inc. All rights reserved. 57

PAT 및 1: 1 Static NAT 구성하기 CLI 를 통한 구성 방법 CLI 기반의 PAT 및 1: 1 Static NAT 설정 예제 v Inside Interface의 192. 168. 1. x Network이 외부 네트워크(Outside)로 갈 때, Outside Interface의 IP Address 를 사용하여 구성. global (outside) 1 interface nat (inside) 1 192. 168. 1. 0 255. 0 v Inside Interface의 192. 168. 1. 10 호스트가 외부 네트워크(Outside)로 갈 때, 외부 공인 IP 10. 10. 10 IP address를 사용하여 구성. static (inside, outside) 10. 10. 10 192. 168. 1. 10 v Translation Table Monitoring ASA# sh xlate 1 in use, 1 most used Global 10. 10. 10 Local 192. 168. 1. 10 IP Address가 10. 10. 10 로 Translation 되고 있는 상황 모니터링. Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 59

Port Redirection 구성하기 Port Redirection 환경 설정 192. 168. 1. x/24 inside 192. 168. 1. 10 Cisco ASA 5500 192. 168. 1. x 대역 모두 outside Interface IP를 사용 outside 10. 10. 254 192. 168. 1. 10 tcp 80 으로 Port Redirection 외부에서 10. 10. 1 tcp 8080 접속시도시 § Port Rediection –외부에서 방화벽 Outside IP 또는 특정 공인 IP 및 특정 Destination Port 에 대한 접속시도시, 내부 특정 호스트의 서비스 포트로 Redirection –예를 들어 외부에서 10. 10. 1 tcp 8000 접속시 ASA는 내부 호스트 192. 168. 1. 10 tcp 80으로 서비스 포트 리다이렉션을 실시 NOTE: 여기서 사용되는 공인 IP의 정의는 외부로부터 라우팅이 가능한 IP 를 의미함 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 60

Port Redirection 설정-맵핑될 IP 및 Service Port 설정 5 내부 IP가 소속된 Interface 설정 6 NAT 대상 내부 호스트 IP 설정(Network Based 로도 가능함) 7 맵핑될 외부 IP 가 소속된 Interface 설정 8 외부IP로 Outside Interface의 IP를 사용 9 Redirection 할 서비스 포트 지정 -Origianl Port : 내부 호스트의 Service Port -Traslated Port: 외부에 공개할 Service Port Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 62

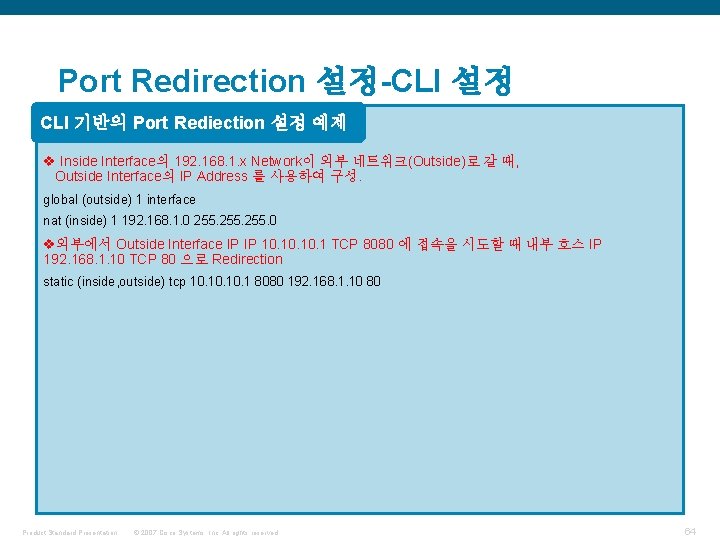

Port Redirection 설정-CLI 설정 CLI 기반의 Port Rediection 설정 예제 v Inside Interface의 192. 168. 1. x Network이 외부 네트워크(Outside)로 갈 때, Outside Interface의 IP Address 를 사용하여 구성. global (outside) 1 interface nat (inside) 1 192. 168. 1. 0 255. 0 v외부에서 Outside Interface IP IP 10. 10. 1 TCP 8080 에 접속을 시도할 때 내부 호스 IP 192. 168. 1. 10 TCP 80 으로 Redirection static (inside, outside) tcp 10. 10. 1 8080 192. 168. 1. 10 80 Product Standard Presentation © 2007 Cisco Systems, Inc. All rights reserved. 64
