CIRCUITOS ELÉTRICOS Conceitos Introdutórios ao Estudo dos Circuitos Elétricos Professor Miguel Neto

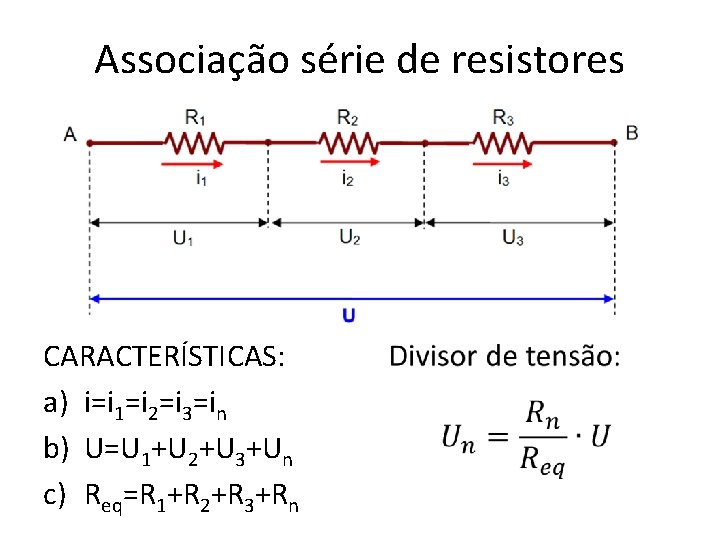

Associação série de resistores CARACTERÍSTICAS: a) i=i 1=i 2=i 3=in b) U=U 1+U 2+U 3+Un c) Req=R 1+R 2+R 3+Rn

Associação paralela de resistores •

Regras simplificas para resistência em paralelo •

Configurações estrela e triângulo Estas configurações não se caracterizam nem como série nem como paralelo, dificultando o cálculo da resistência equivalente do circuito e, portanto, sua análise.

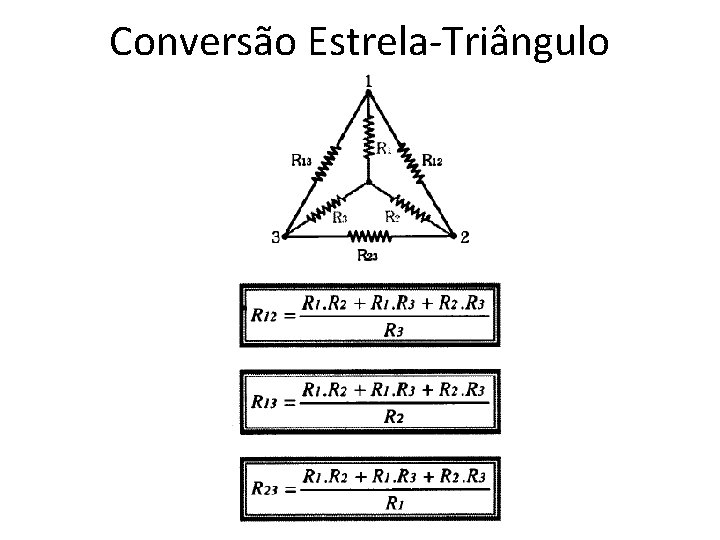

Conversão Estrela-Triângulo

Conversão Triângulo-Estrela

Ponte de Wheatstone É um circuito que permite medir a resistência elétrica desconhecida. Aplicações: Medição de resistência, medição de temperatura, medição de força, medição de peso, medição de pequenos deslocamentos etc.

Formulação da ponte de Wheatstone

CIRCUITOS ELÉTRICOS Metodologia de análise de circuitos Professor Miguel Neto

Transformações de Fontes

Associação de fontes Associação de Fontes de Tensão

Associação de fontes Associação de Fontes de Corrente

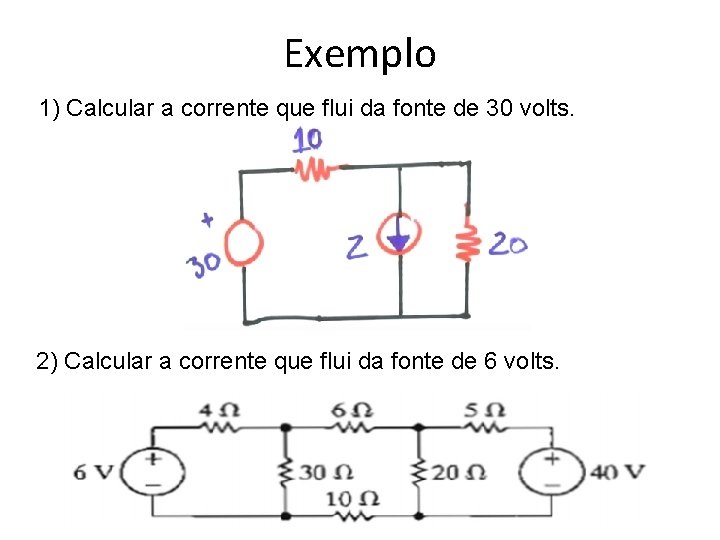

Exemplo 1) Calcular a corrente que flui da fonte de 30 volts. 2) Calcular a corrente que flui da fonte de 6 volts.

Leis de Kirchhorff Elementos de um circuito

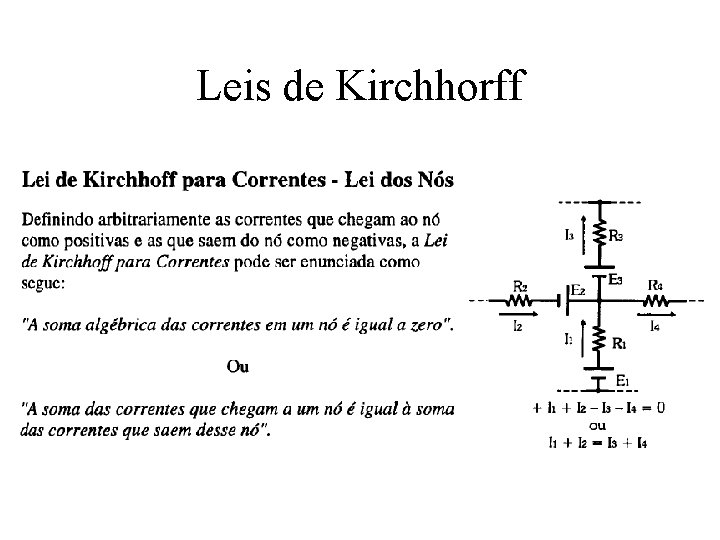

Leis de Kirchhorff

Leis de Kirchhorff

Método da Superposição

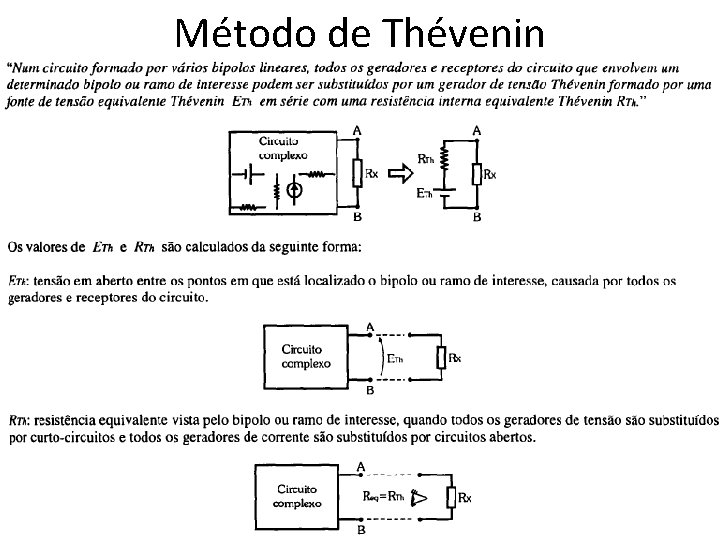

Método de Thévenin

Método de Norton
