Circuitos eléctricos simples 5 to Básico Profesora: Paula Céspedes D.

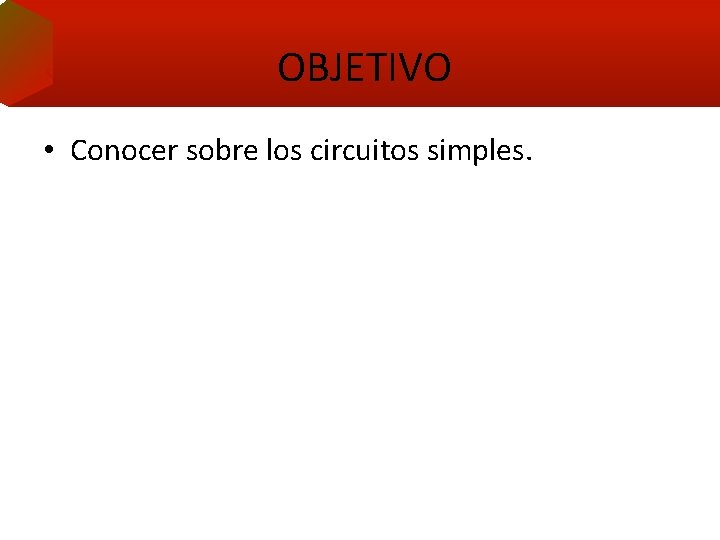

OBJETIVO • Conocer sobre los circuitos simples.

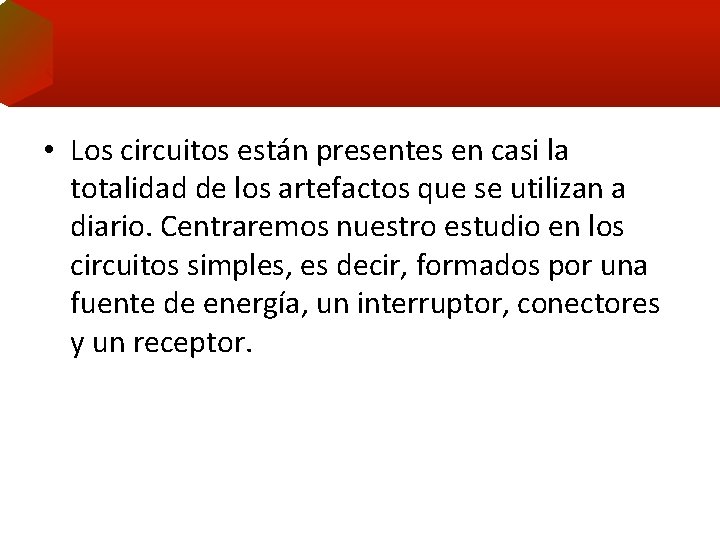

• Los circuitos están presentes en casi la totalidad de los artefactos que se utilizan a diario. Centraremos nuestro estudio en los circuitos simples, es decir, formados por una fuente de energía, un interruptor, conectores y un receptor.

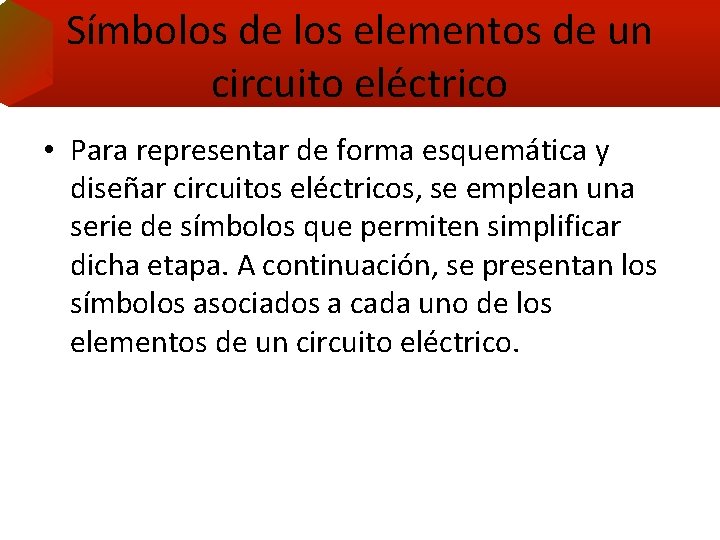

Símbolos de los elementos de un circuito eléctrico • Para representar de forma esquemática y diseñar circuitos eléctricos, se emplean una serie de símbolos que permiten simplificar dicha etapa. A continuación, se presentan los símbolos asociados a cada uno de los elementos de un circuito eléctrico.

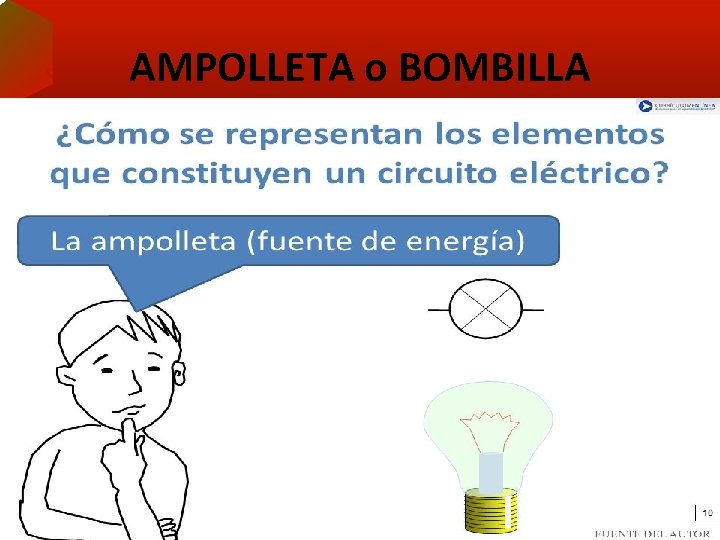

AMPOLLETA o BOMBILLA El símbolo que representa a la ampolleta es:

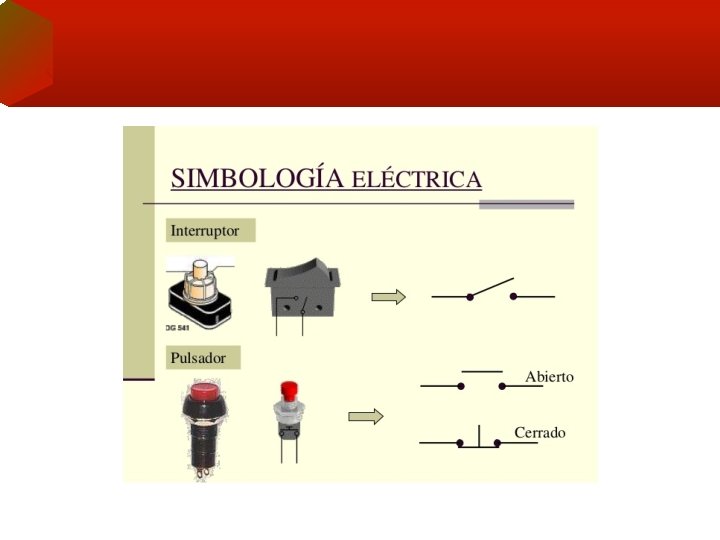

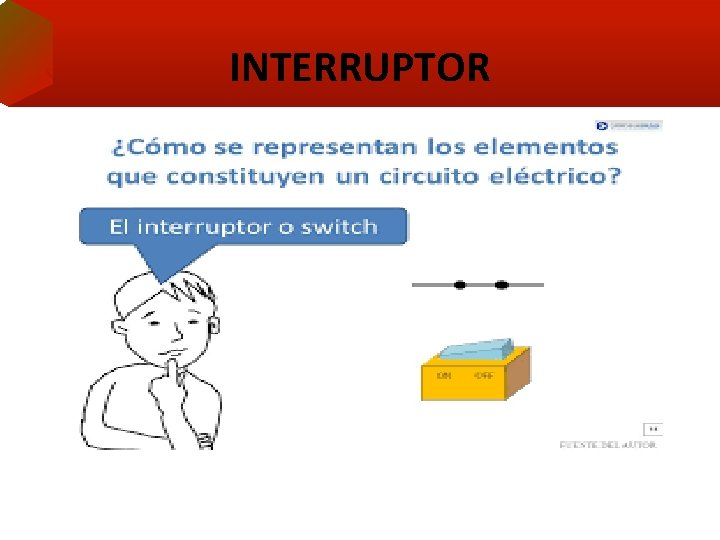

INTERRUPTOR

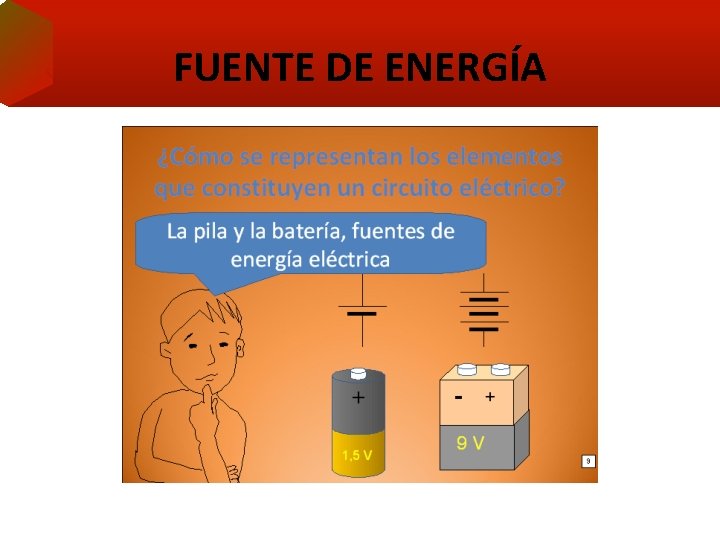

FUENTE DE ENERGÍA

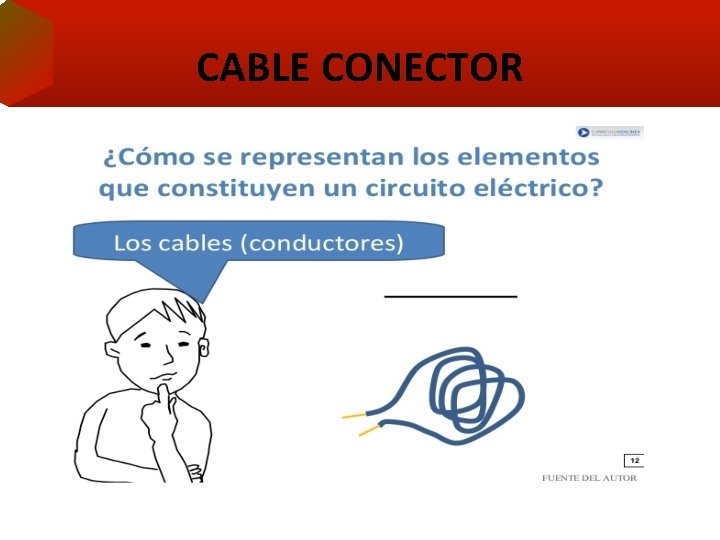

CABLE CONECTOR

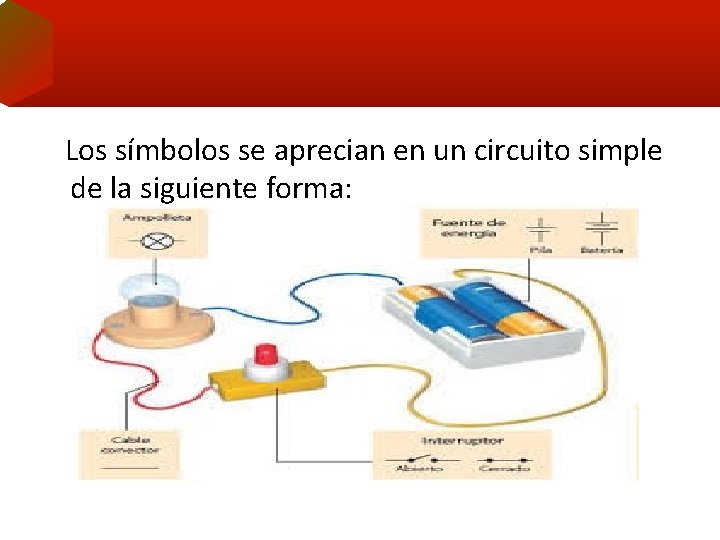

Los símbolos se aprecian en un circuito simple de la siguiente forma:

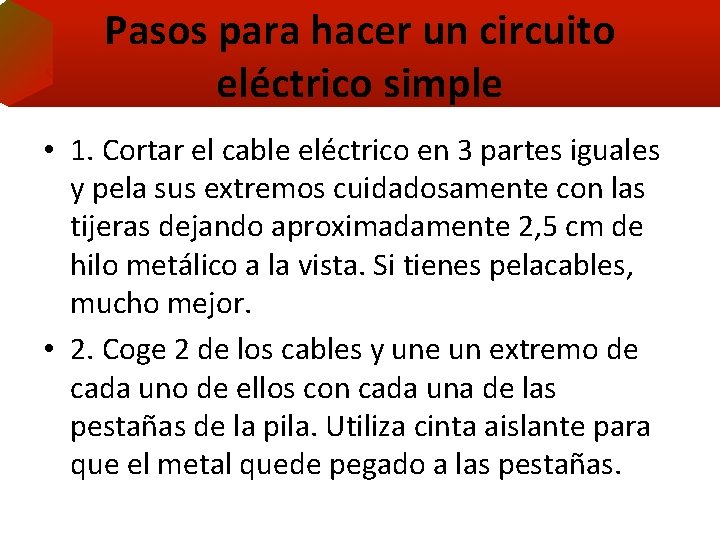

Pasos para hacer un circuito eléctrico simple • 1. Cortar el cable eléctrico en 3 partes iguales y pela sus extremos cuidadosamente con las tijeras dejando aproximadamente 2, 5 cm de hilo metálico a la vista. Si tienes pelacables, mucho mejor. • 2. Coge 2 de los cables y une un extremo de cada uno de ellos con cada una de las pestañas de la pila. Utiliza cinta aislante para que el metal quede pegado a las pestañas.

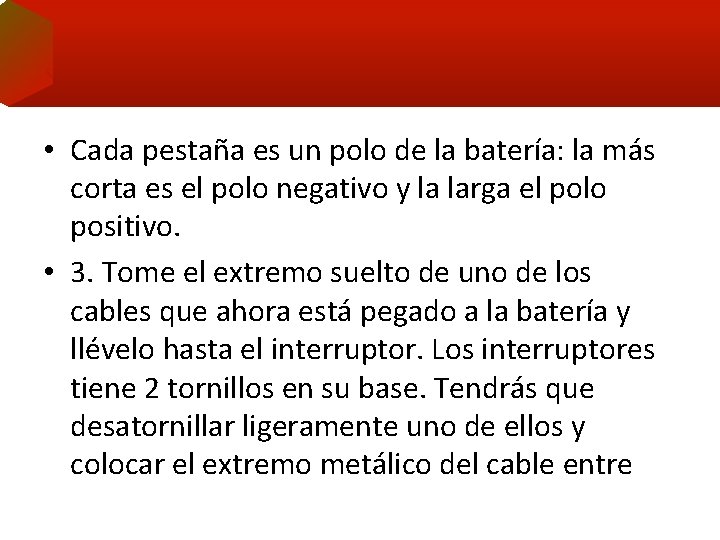

• Cada pestaña es un polo de la batería: la más corta es el polo negativo y la larga el polo positivo. • 3. Tome el extremo suelto de uno de los cables que ahora está pegado a la batería y llévelo hasta el interruptor. Los interruptores tiene 2 tornillos en su base. Tendrás que desatornillar ligeramente uno de ellos y colocar el extremo metálico del cable entre

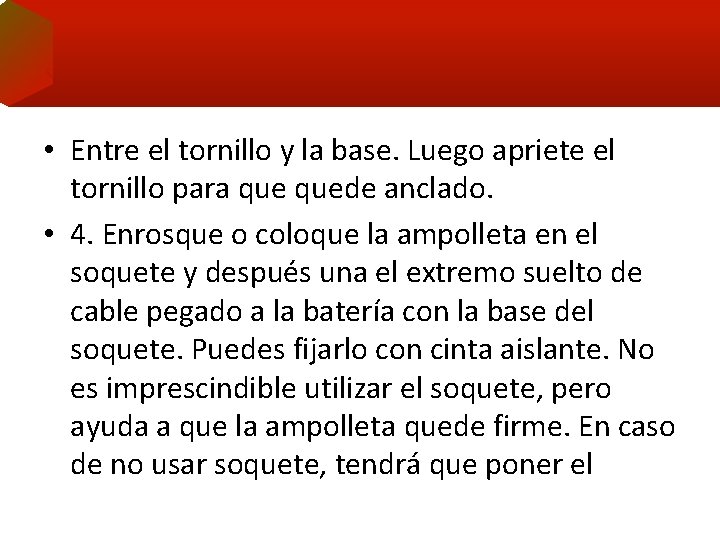

• Entre el tornillo y la base. Luego apriete el tornillo para quede anclado. • 4. Enrosque o coloque la ampolleta en el soquete y después una el extremo suelto de cable pegado a la batería con la base del soquete. Puedes fijarlo con cinta aislante. No es imprescindible utilizar el soquete, pero ayuda a que la ampolleta quede firme. En caso de no usar soquete, tendrá que poner el

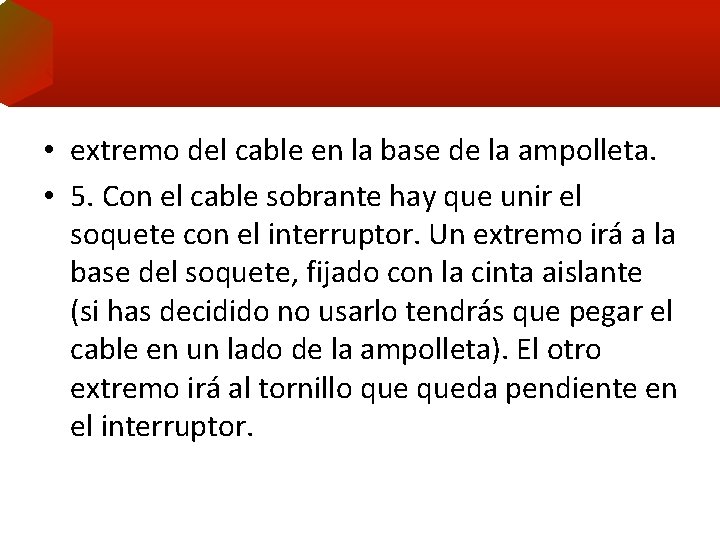

• extremo del cable en la base de la ampolleta. • 5. Con el cable sobrante hay que unir el soquete con el interruptor. Un extremo irá a la base del soquete, fijado con la cinta aislante (si has decidido no usarlo tendrás que pegar el cable en un lado de la ampolleta). El otro extremo irá al tornillo queda pendiente en el interruptor.

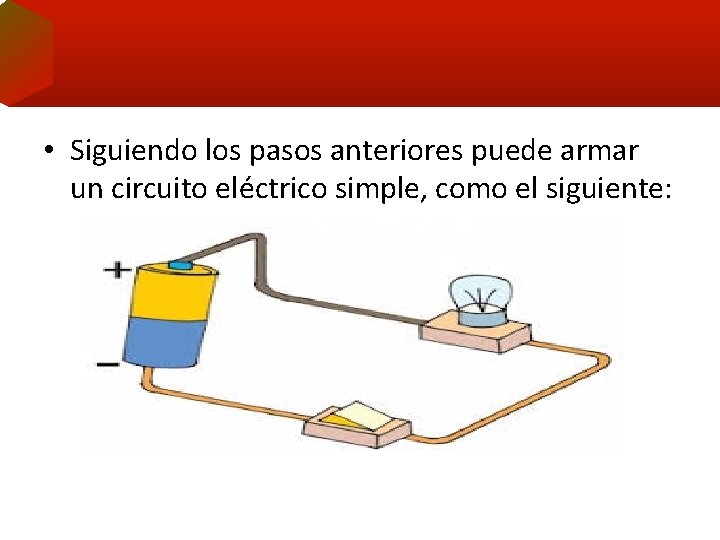

• Siguiendo los pasos anteriores puede armar un circuito eléctrico simple, como el siguiente:

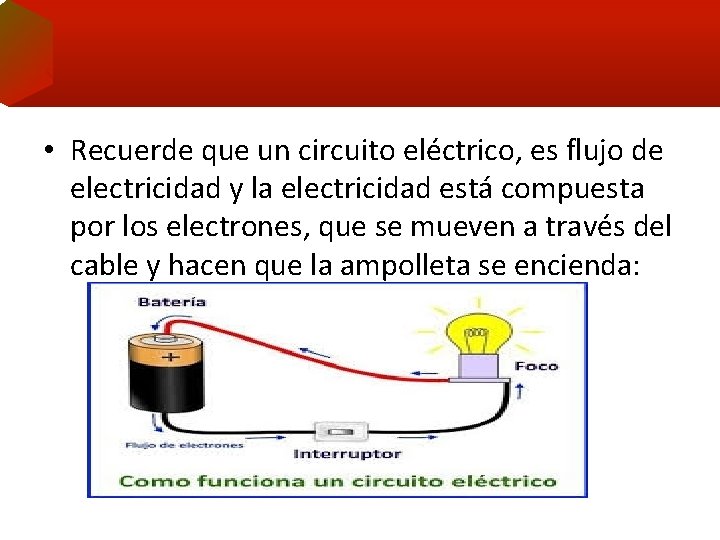

• Recuerde que un circuito eléctrico, es flujo de electricidad y la electricidad está compuesta por los electrones, que se mueven a través del cable y hacen que la ampolleta se encienda:

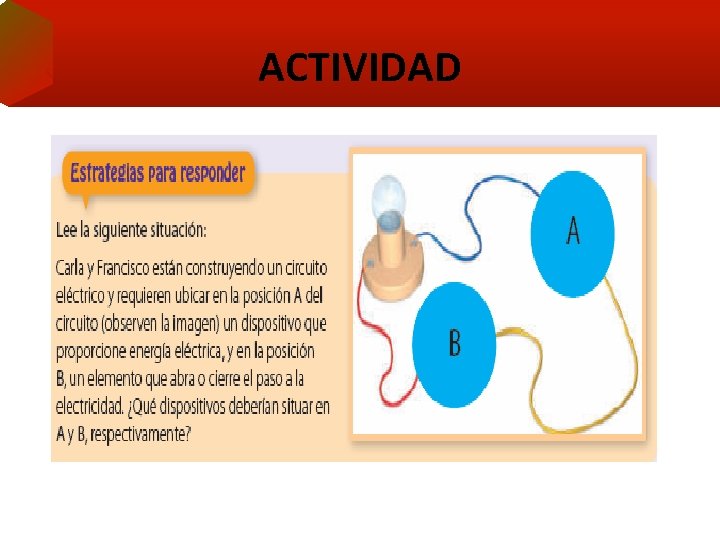

ACTIVIDAD

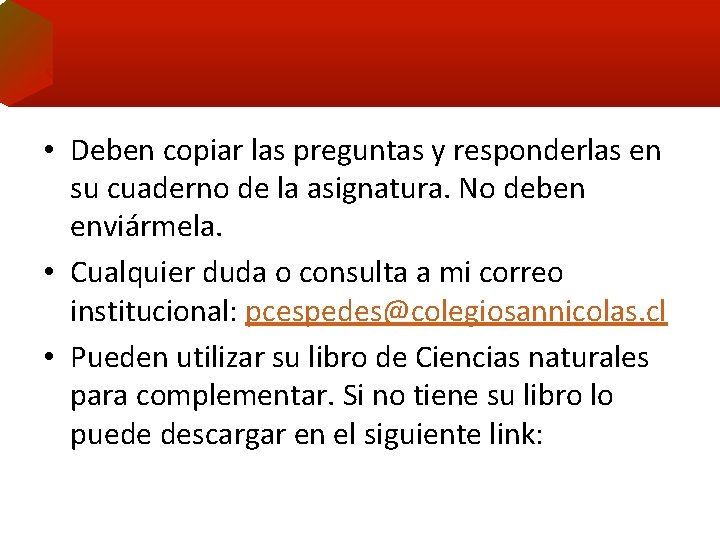

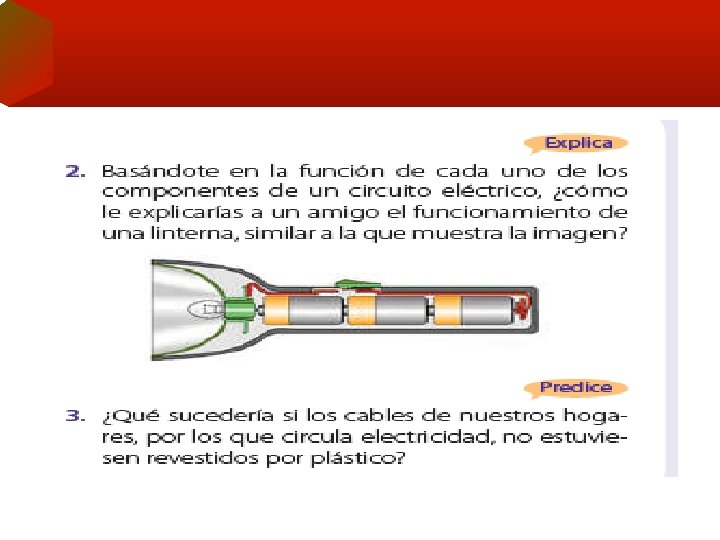

• Deben copiar las preguntas y responderlas en su cuaderno de la asignatura. No deben enviármela. • Cualquier duda o consulta a mi correo institucional: pcespedes@colegiosannicolas. cl • Pueden utilizar su libro de Ciencias naturales para complementar. Si no tiene su libro lo puede descargar en el siguiente link:

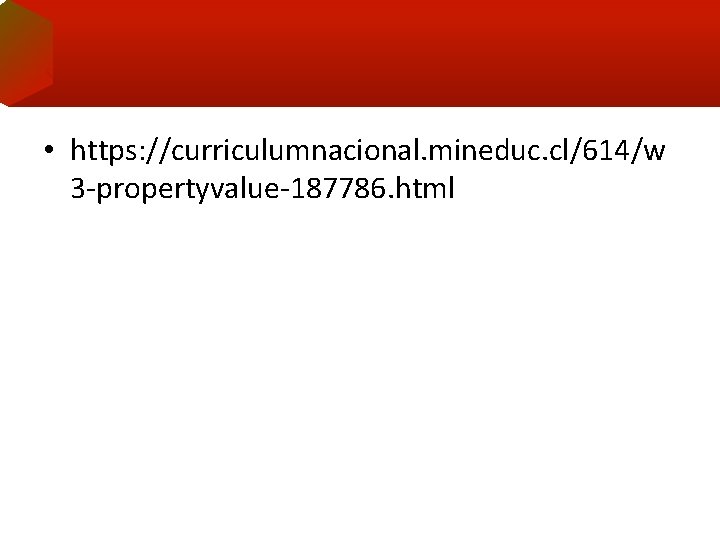

• https: //curriculumnacional. mineduc. cl/614/w 3 -propertyvalue-187786. html
