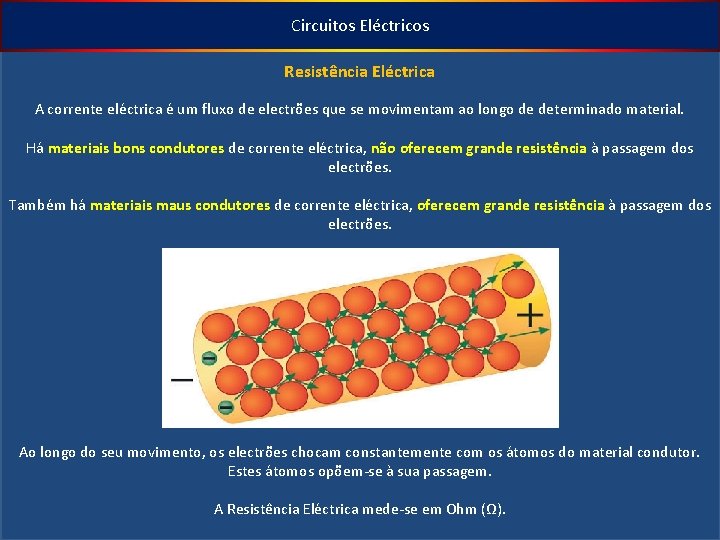

Circuitos Eléctricos Resistência Eléctrica A corrente eléctrica é um fluxo de electrões que se movimentam ao longo de determinado material. Há materiais bons condutores de corrente eléctrica, não oferecem grande resistência à passagem dos electrões. Também há materiais maus condutores de corrente eléctrica, oferecem grande resistência à passagem dos electrões. Ao longo do seu movimento, os electrões chocam constantemente com os átomos do material condutor. Estes átomos opõem-se à sua passagem. A Resistência Eléctrica mede-se em Ohm (Ω).

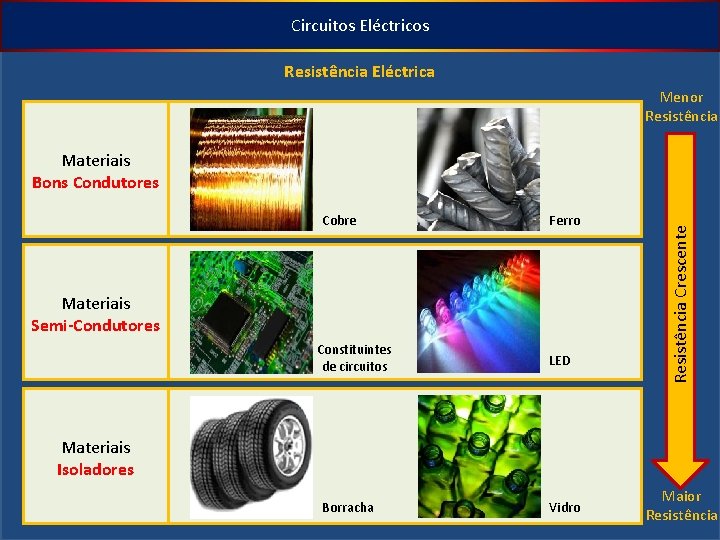

Circuitos Eléctricos Resistência Eléctrica Menor Resistência Cobre Ferro Materiais Semi-Condutores Constituintes de circuitos LED Resistência Crescente Materiais Bons Condutores Materiais Isoladores Borracha Vidro Maior Resistência

Circuitos Eléctricos Resistência Eléctrica A Resistência depende do comprimento do condutor Quanto maior o Comprimento, maior a Resistência que o condutor oferece à passagem de corrente eléctrica. A Resistência depende da espessura do condutor Quanto maior a espessura, menor a Resistência que o condutor oferece à passagem de corrente eléctrica.

Circuitos Eléctricos Resistência Eléctrica Múltiplos e Submúltiplos do Ohm: Nome Símbolo Megaohm MΩ Múltiplos Quilo-ohm KΩ Miliohm mΩ Submúltiplos Micro-ohm μΩ Relação com o Ohm 1 MΩ = 1 000 Ω 1 KΩ = 1 000 Ω 1 mΩ = 0, 001 Ω 1μΩ = 0, 0001 Ω Resistências mais comuns: Resistências de Carvão Resistências de cerâmica formadas por bobinas de constantan e cromoníquel Resistência Didáctica

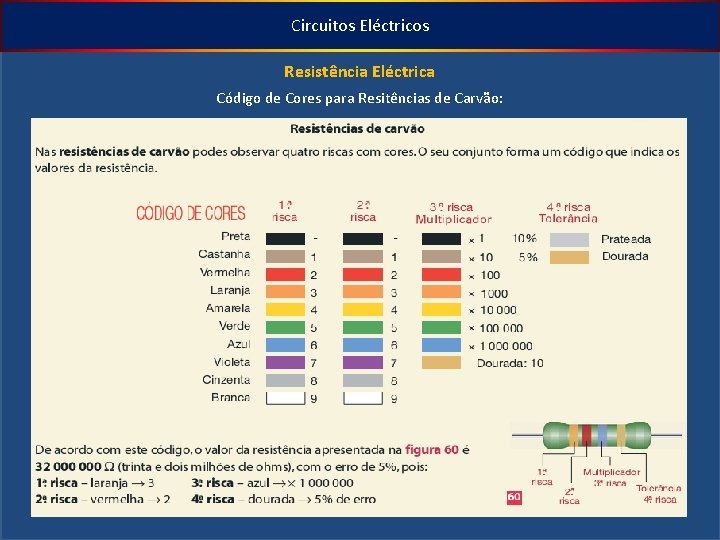

Circuitos Eléctricos Resistência Eléctrica Código de Cores para Resitências de Carvão:

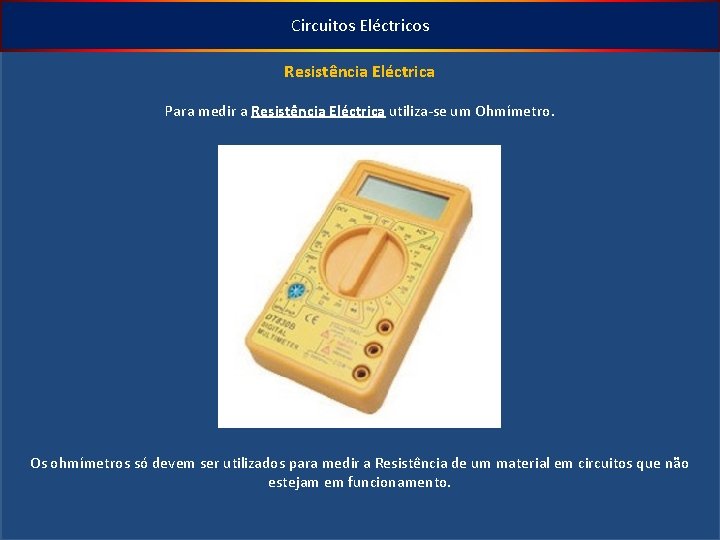

Circuitos Eléctricos Resistência Eléctrica Para medir a Resistência Eléctrica utiliza-se um Ohmímetro. Os ohmímetros só devem ser utilizados para medir a Resistência de um material em circuitos que não estejam em funcionamento.

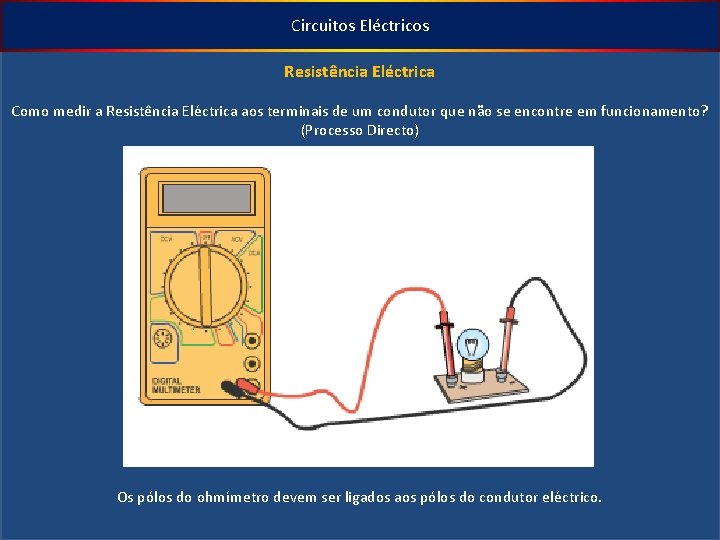

Circuitos Eléctricos Resistência Eléctrica Como medir a Resistência Eléctrica aos terminais de um condutor que não se encontre em funcionamento? (Processo Directo) Os pólos do ohmímetro devem ser ligados aos pólos do condutor eléctrico.

Circuitos Eléctricos Resistência Eléctrica Como medir a Resistência Eléctrica aos terminais de um condutor que se encontre em funcionamento? (Processo Indirecto) Em primeiro lugar mede-se a Diferença de Potencial aos terminais da Resistência e depois a Intensidade de Corrente que a atravessa.

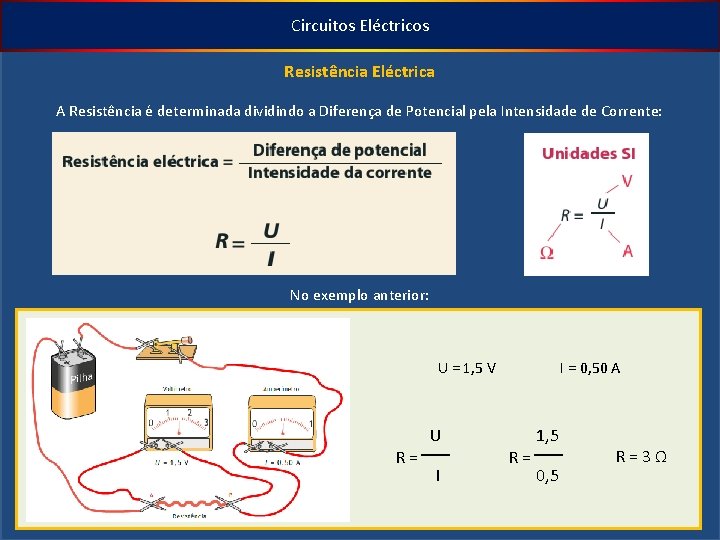

Circuitos Eléctricos Resistência Eléctrica A Resistência é determinada dividindo a Diferença de Potencial pela Intensidade de Corrente: No exemplo anterior: U = 1, 5 V R= U I I = 0, 50 A R= 1, 5 0, 5 R=3Ω

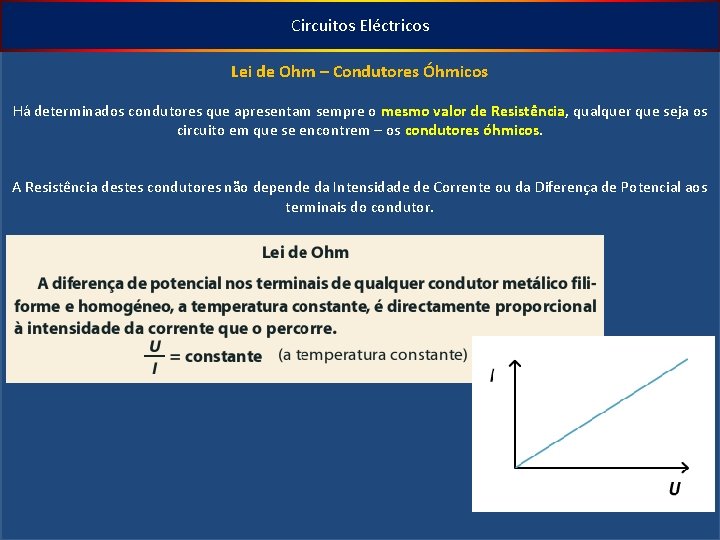

Circuitos Eléctricos Lei de Ohm – Condutores Óhmicos Há determinados condutores que apresentam sempre o mesmo valor de Resistência, qualquer que seja os circuito em que se encontrem – os condutores óhmicos. A Resistência destes condutores não depende da Intensidade de Corrente ou da Diferença de Potencial aos terminais do condutor.

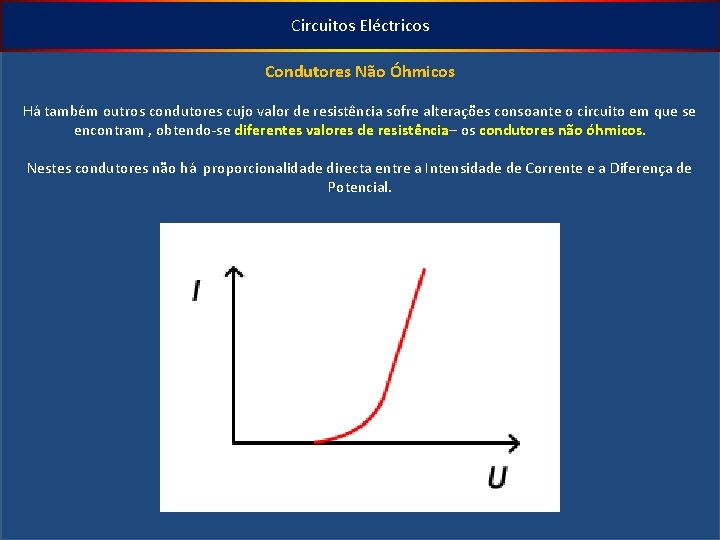

Circuitos Eléctricos Condutores Não Óhmicos Há também outros condutores cujo valor de resistência sofre alterações consoante o circuito em que se encontram , obtendo-se diferentes valores de resistência– os condutores não óhmicos. Nestes condutores não há proporcionalidade directa entre a Intensidade de Corrente e a Diferença de Potencial.

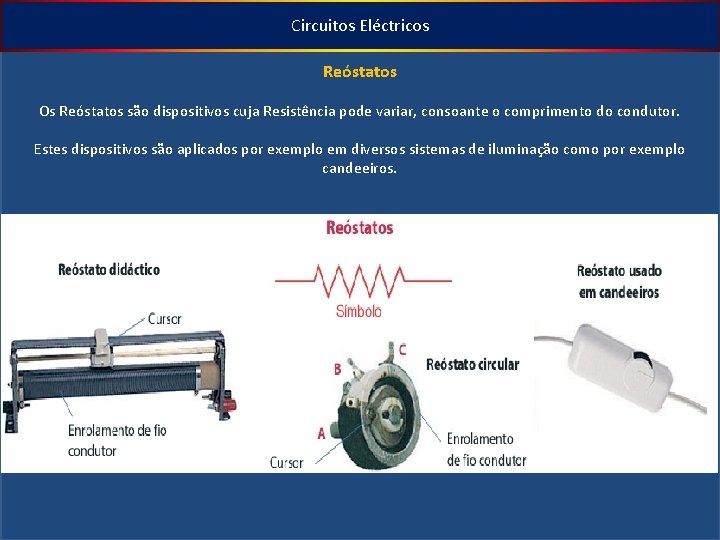

Circuitos Eléctricos Reóstatos Os Reóstatos são dispositivos cuja Resistência pode variar, consoante o comprimento do condutor. Estes dispositivos são aplicados por exemplo em diversos sistemas de iluminação como por exemplo candeeiros.

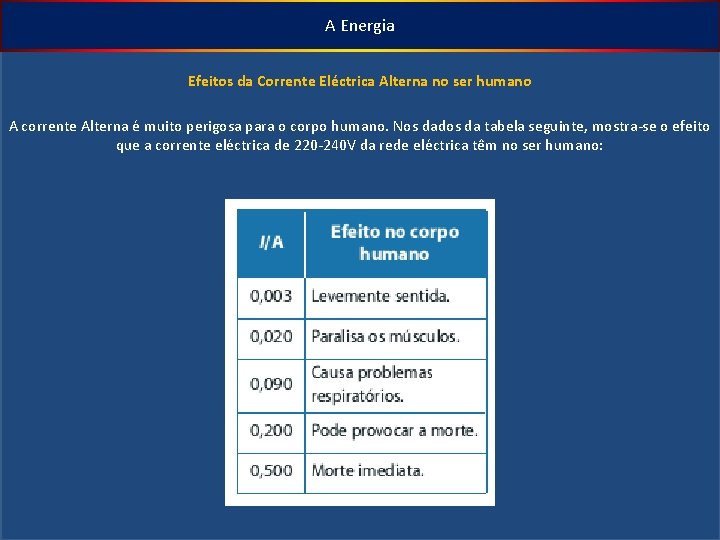

A Energia Efeitos da Corrente Eléctrica Alterna no ser humano A corrente Alterna é muito perigosa para o corpo humano. Nos dados da tabela seguinte, mostra-se o efeito que a corrente eléctrica de 220 -240 V da rede eléctrica têm no ser humano:
