Circuitos Eléctricos

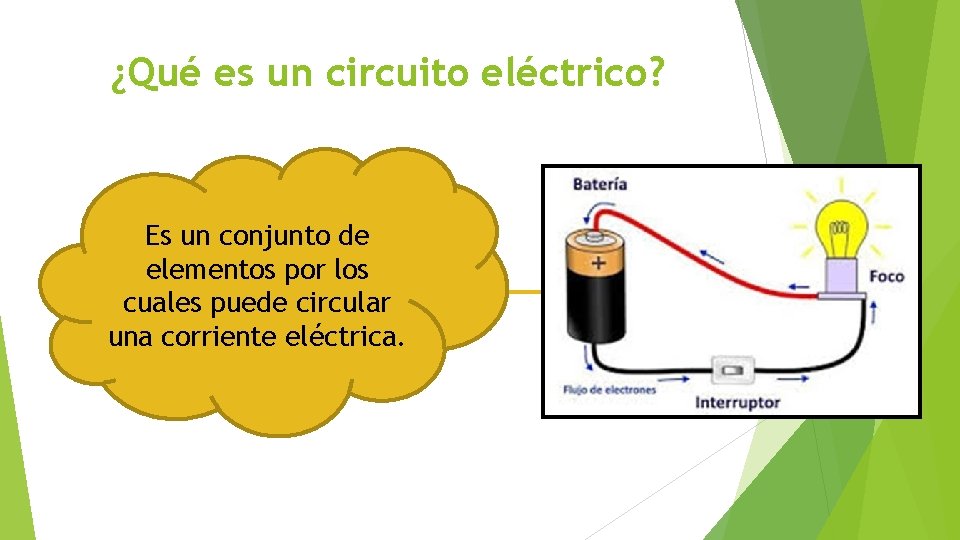

¿Qué es un circuito eléctrico? Es un conjunto de elementos por los cuales puede circular una corriente eléctrica.

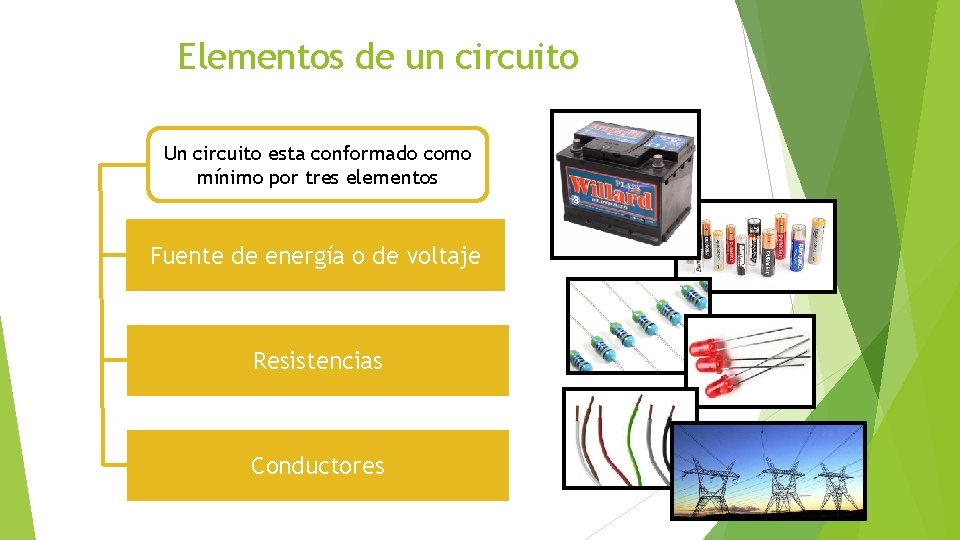

Elementos de un circuito Un circuito esta conformado como mínimo por tres elementos Fuente de energía o de voltaje Resistencias Conductores

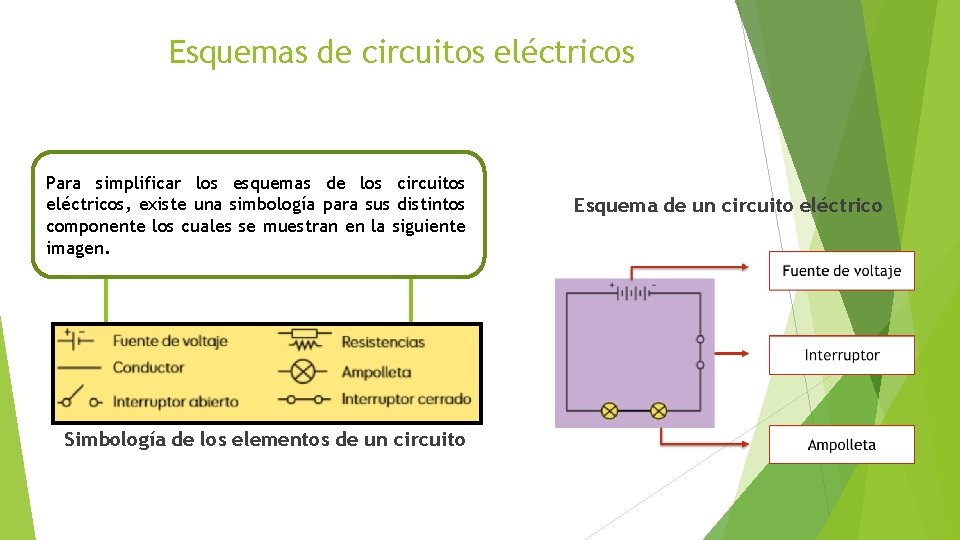

Esquemas de circuitos eléctricos Para simplificar los esquemas de los circuitos eléctricos, existe una simbología para sus distintos componente los cuales se muestran en la siguiente imagen. Simbología de los elementos de un circuito Esquema de un circuito eléctrico

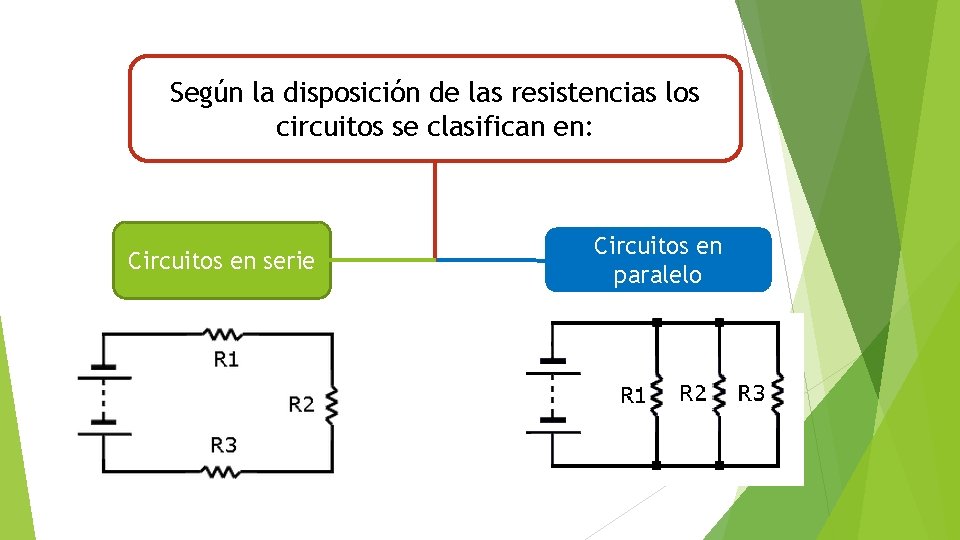

Según la disposición de las resistencias los circuitos se clasifican en: Circuitos en serie Circuitos en paralelo

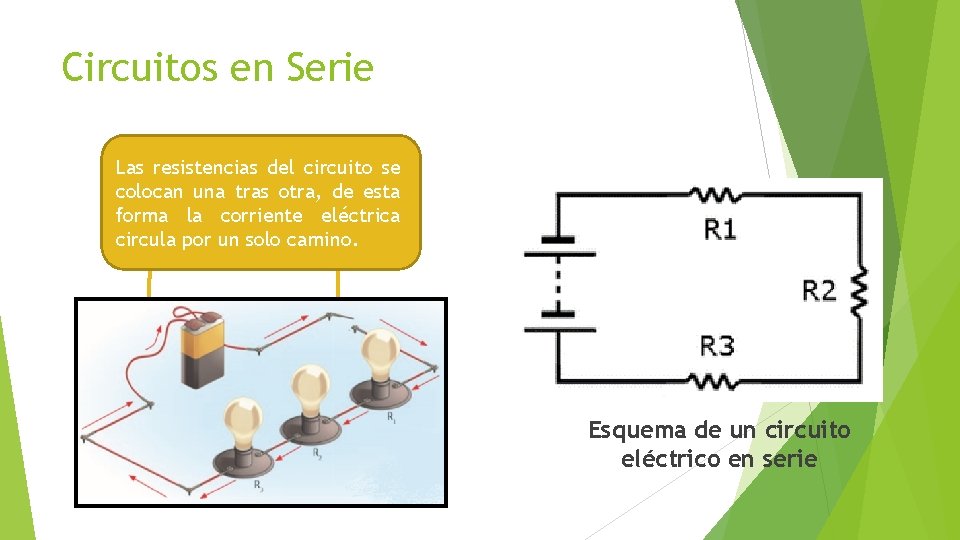

Circuitos en Serie Las resistencias del circuito se colocan una tras otra, de esta forma la corriente eléctrica circula por un solo camino. Esquema de un circuito eléctrico en serie

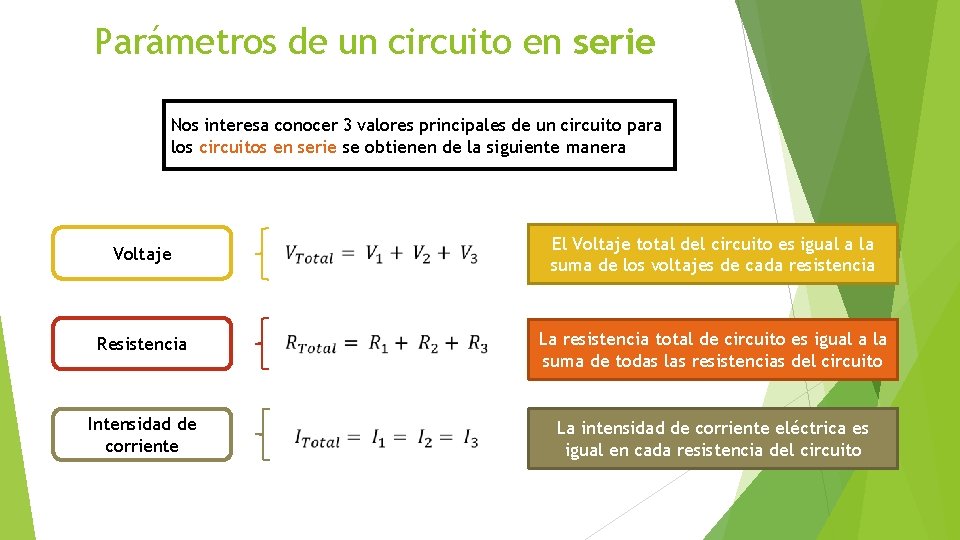

Parámetros de un circuito en serie Nos interesa conocer 3 valores principales de un circuito para los circuitos en serie se obtienen de la siguiente manera Voltaje El Voltaje total del circuito es igual a la suma de los voltajes de cada resistencia Resistencia La resistencia total de circuito es igual a la suma de todas las resistencias del circuito Intensidad de corriente La intensidad de corriente eléctrica es igual en cada resistencia del circuito

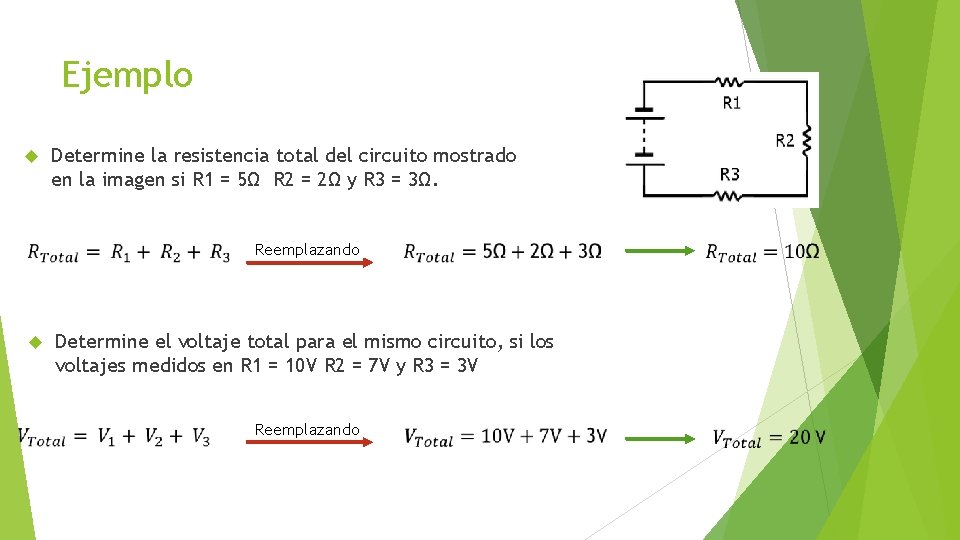

Ejemplo Determine la resistencia total del circuito mostrado en la imagen si R 1 = 5Ω R 2 = 2Ω y R 3 = 3Ω. Reemplazando Determine el voltaje total para el mismo circuito, si los voltajes medidos en R 1 = 10 V R 2 = 7 V y R 3 = 3 V Reemplazando

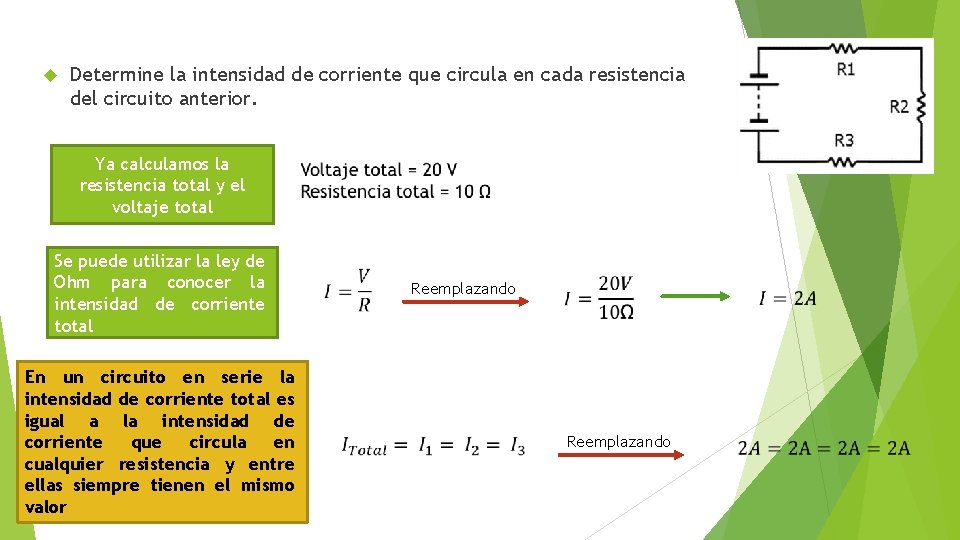

Determine la intensidad de corriente que circula en cada resistencia del circuito anterior. Ya calculamos la resistencia total y el voltaje total Se puede utilizar la ley de Ohm para conocer la intensidad de corriente total En un circuito en serie la intensidad de corriente total es igual a la intensidad de corriente que circula en cualquier resistencia y entre ellas siempre tienen el mismo valor Reemplazando

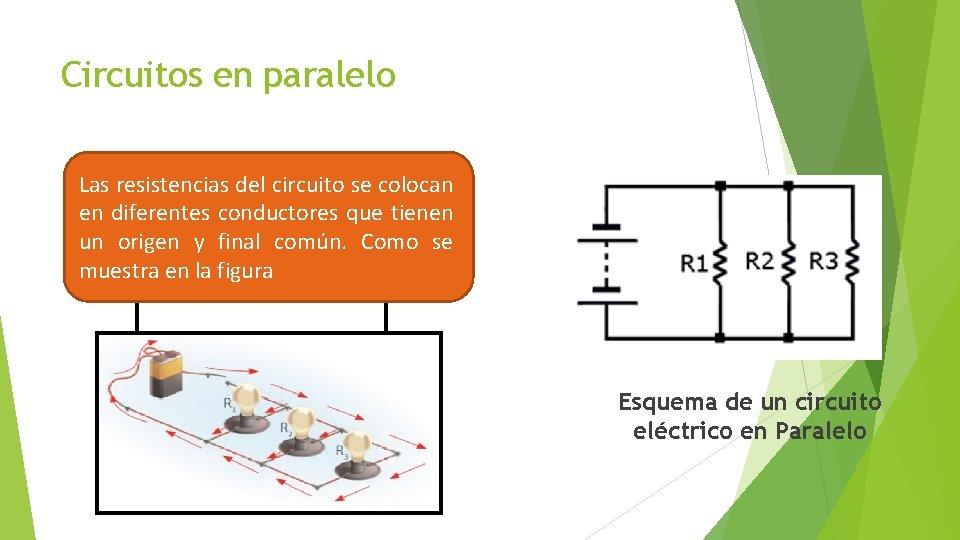

Circuitos en paralelo Las resistencias del circuito se colocan en diferentes conductores que tienen un origen y final común. Como se muestra en la figura Esquema de un circuito eléctrico en Paralelo

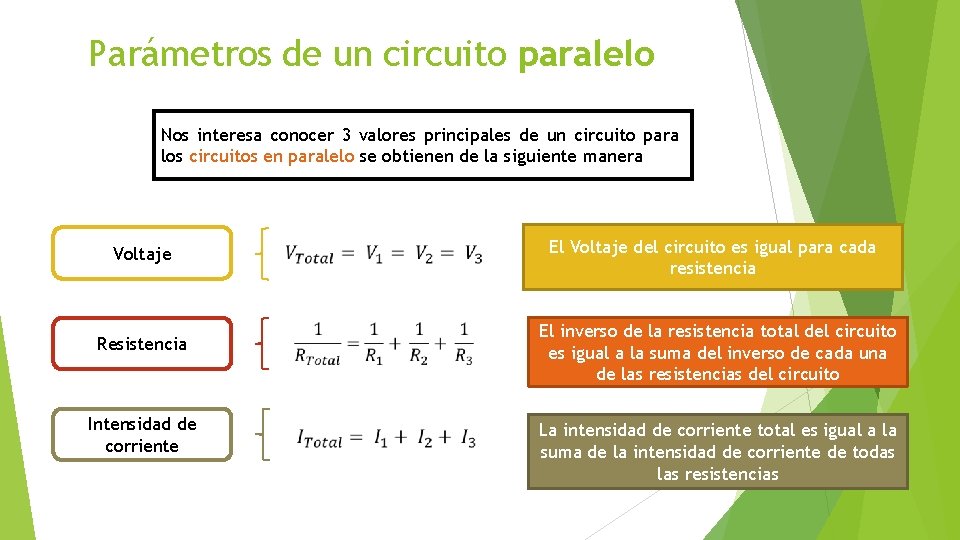

Parámetros de un circuito paralelo Nos interesa conocer 3 valores principales de un circuito para los circuitos en paralelo se obtienen de la siguiente manera Voltaje Resistencia Intensidad de corriente El Voltaje del circuito es igual para cada resistencia El inverso de la resistencia total del circuito es igual a la suma del inverso de cada una de las resistencias del circuito La intensidad de corriente total es igual a la suma de la intensidad de corriente de todas las resistencias

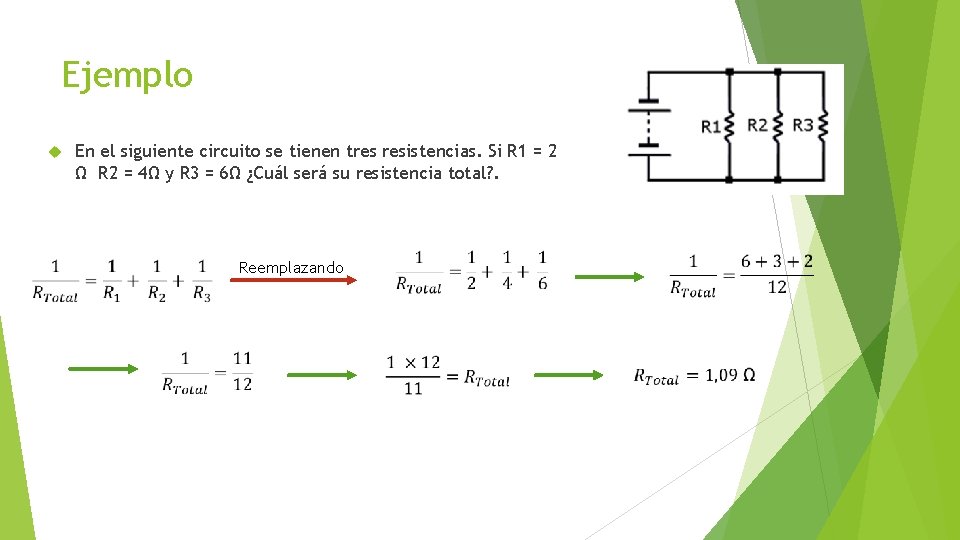

Ejemplo En el siguiente circuito se tienen tres resistencias. Si R 1 = 2 Ω R 2 = 4Ω y R 3 = 6Ω ¿Cuál será su resistencia total? . Reemplazando

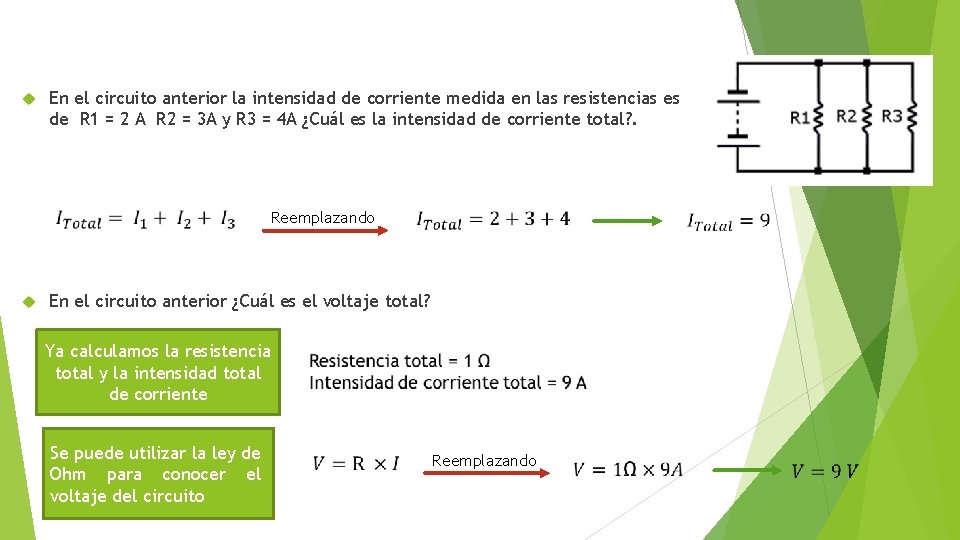

En el circuito anterior la intensidad de corriente medida en las resistencias es de R 1 = 2 A R 2 = 3 A y R 3 = 4 A ¿Cuál es la intensidad de corriente total? . Reemplazando En el circuito anterior ¿Cuál es el voltaje total? Ya calculamos la resistencia total y la intensidad total de corriente Se puede utilizar la ley de Ohm para conocer el voltaje del circuito Reemplazando

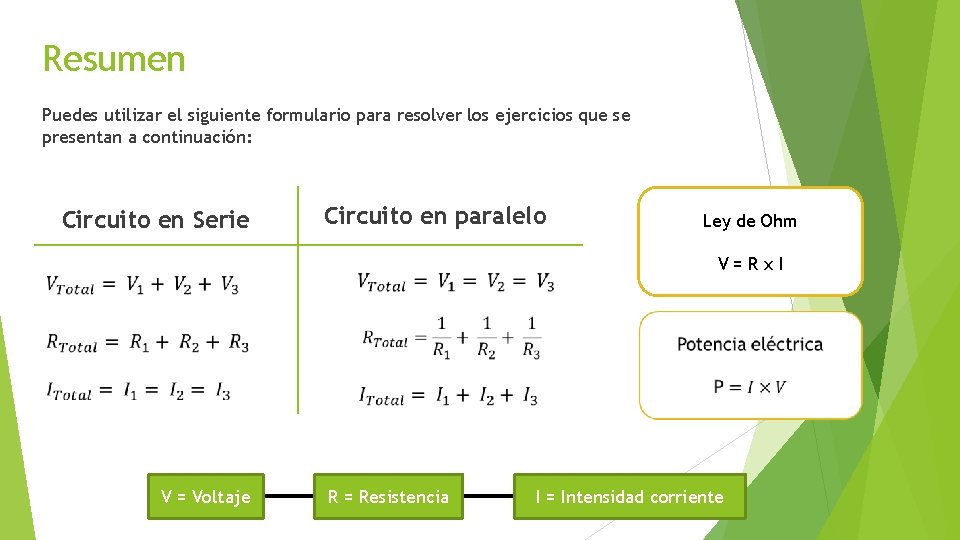

Resumen Puedes utilizar el siguiente formulario para resolver los ejercicios que se presentan a continuación: Circuito en Serie Circuito en paralelo Ley de Ohm V=Rx. I V = Voltaje R = Resistencia I = Intensidad corriente

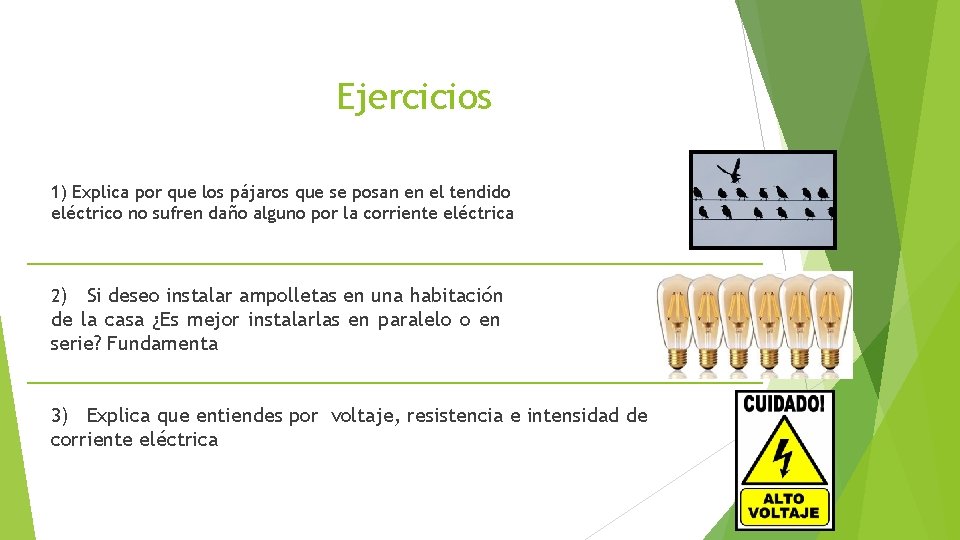

Ejercicios 1) Explica por que los pájaros que se posan en el tendido eléctrico no sufren daño alguno por la corriente eléctrica 2) Si deseo instalar ampolletas en una habitación de la casa ¿Es mejor instalarlas en paralelo o en serie? Fundamenta 3) Explica que entiendes por voltaje, resistencia e intensidad de corriente eléctrica

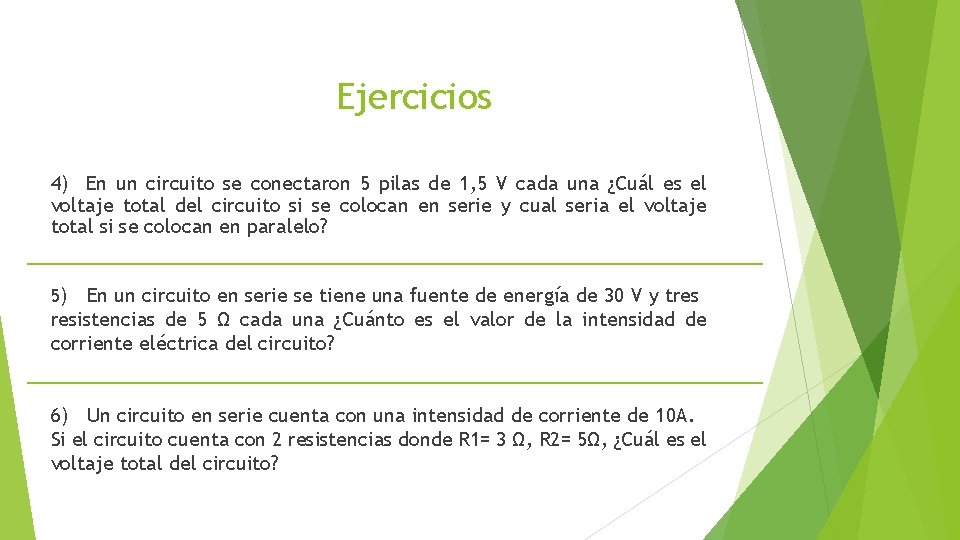

Ejercicios 4) En un circuito se conectaron 5 pilas de 1, 5 V cada una ¿Cuál es el voltaje total del circuito si se colocan en serie y cual seria el voltaje total si se colocan en paralelo? 5) En un circuito en serie se tiene una fuente de energía de 30 V y tres resistencias de 5 Ω cada una ¿Cuánto es el valor de la intensidad de corriente eléctrica del circuito? 6) Un circuito en serie cuenta con una intensidad de corriente de 10 A. Si el circuito cuenta con 2 resistencias donde R 1= 3 Ω, R 2= 5Ω, ¿Cuál es el voltaje total del circuito?

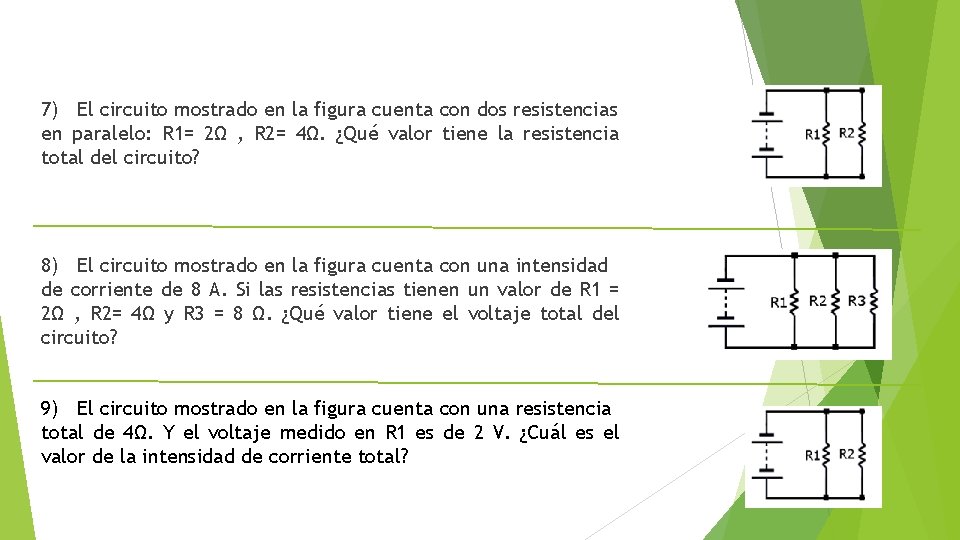

7) El circuito mostrado en la figura cuenta con dos resistencias en paralelo: R 1= 2Ω , R 2= 4Ω. ¿Qué valor tiene la resistencia total del circuito? 8) El circuito mostrado en la figura cuenta con una intensidad de corriente de 8 A. Si las resistencias tienen un valor de R 1 = 2Ω , R 2= 4Ω y R 3 = 8 Ω. ¿Qué valor tiene el voltaje total del circuito? 9) El circuito mostrado en la figura cuenta con una resistencia total de 4Ω. Y el voltaje medido en R 1 es de 2 V. ¿Cuál es el valor de la intensidad de corriente total?

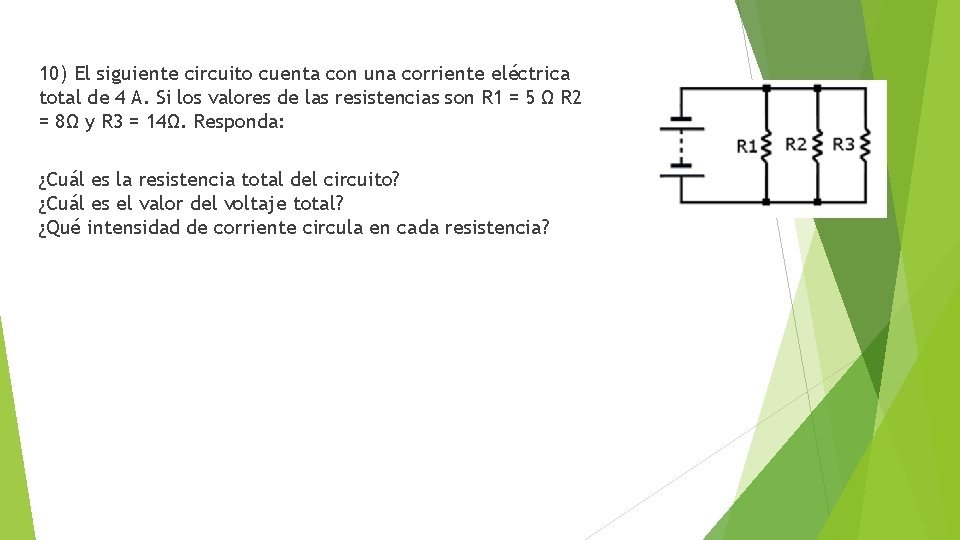

10) El siguiente circuito cuenta con una corriente eléctrica total de 4 A. Si los valores de las resistencias son R 1 = 5 Ω R 2 = 8Ω y R 3 = 14Ω. Responda: ¿Cuál es la resistencia total del circuito? ¿Cuál es el valor del voltaje total? ¿Qué intensidad de corriente circula en cada resistencia?
