CIRCUITOS COMBINACIONALES Y SECUENCIALES

COMBINACIONALES SON FUNCIONES LÓGICAS REPRESENTADAS POR TABLAS DE VERDAD SIMPLIFICABLES POR LÓGICA BOOLEANA SIMPLIFICABLES POR KARNAUGH APLICACIONES: funciones lógicas y realización de sistemas de magnitudes numéricas.

TIPOS DE COMBINACIONALES Para funciones sencillas: puertas lógicas. Para funciones complejas: Decodificadores Codificadores Demultiplexadores Multiplexadores Convertidores de códigos.

DECODIFICADORES NIVEL ACTIVO ALTO: LINEA ACTIVA A 1 NIEL ACTIVO BAJO: LINEA ACTIVA A O

EJEMPLO APLIACIÓN DECODIFICADOR

DEMULTIPLEXADOR

OBTENER UN DEMULTIPLEXADOR DE DOS LINEAS DE CONTROL USANDO UN DECODIFICADOR 3/8

CODIFICADORES

MULTIPLEXADOR S=Do. mo+D 1 m 1+D 2 m 2+D 3 m 3 ejemplo

CONVERTIDORES DE CÓDIGO

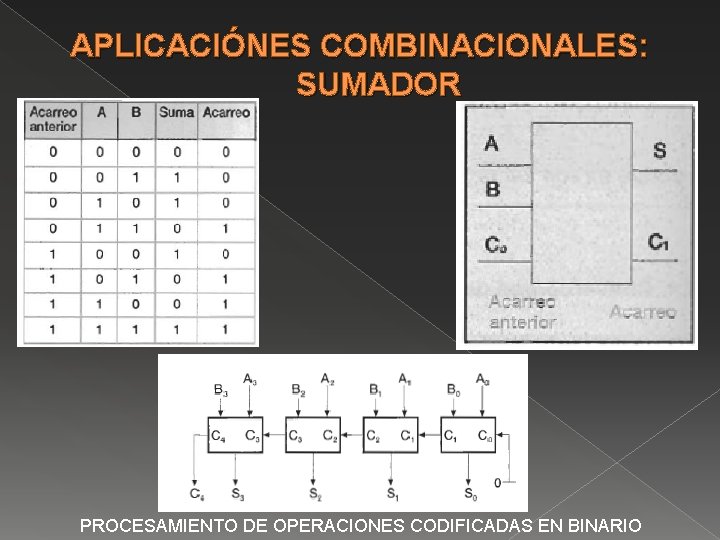

APLICACIÓNES COMBINACIONALES: SUMADOR PROCESAMIENTO DE OPERACIONES CODIFICADAS EN BINARIO

CIRCUITOS SECUENCIALES • CONCEPTO: Circuitos capaces de memorizar el estado de las entradas y convertirlos en estado interno. • La salida en t depende de las entradas y también del estado interno. • BIESTABLE: Circuito que almacena indefinidamente el estado interno. • SINCRONOS: Cambia al estar presentes las entradas ADECUADAS. • ASÍNCRONO: Cambia al estar presente las entradas y la señal de reloj.

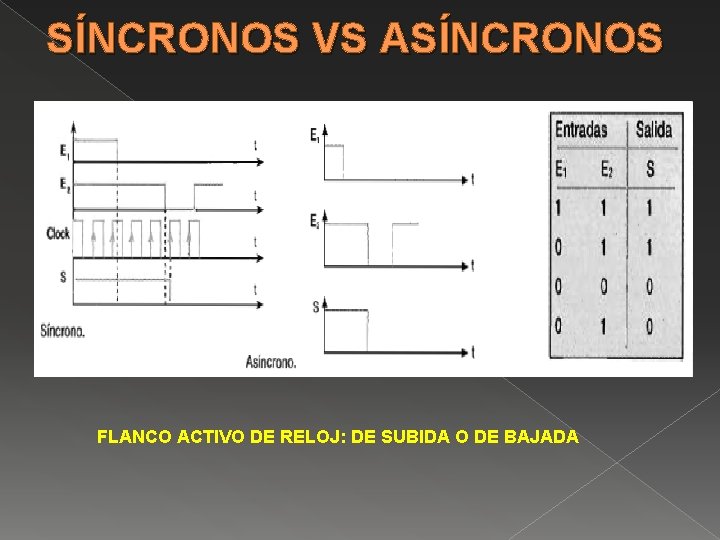

SÍNCRONOS VS ASÍNCRONOS FLANCO ACTIVO DE RELOJ: DE SUBIDA O DE BAJADA

BIESTABLES, BÁSCULAS O FLIPFLOPS DEFINICIÓN: Circuitos lógicos que permanecen indefinidamente en uno de sus dos estables aunque hayan desaparecido las señales de entrada que lo llevaron a ese estado. TIPOS: Síncronos y asíncronos. (R-S; EDGE-TIGGERED; MASTER-SLAVE; T; LATCH; D) BIESTABLE ASÍNCRONO R-S: R=reset , salida Q=0 S= set, salida Q=1 R=0 y S=0, salida conserva el último valor indefinidamente. R=1 y S=1, DEPENDE. : INSCRIPCIÓN PRIORITARIA, BORRADO PRIORITARIO EJEMPLO

EJEMPLO DE APLICACIÓN

BIESTABLES SÍNCRONOS BIESTABLE SÍNCRONO R-S BIESTABLE EDGE-TIGGERED O DE DISPARO POR FLANCO

BIESTABLES SÍNCRONOS MASTER-SLAVE:

BIESTABLE T (TOGGLE) También denominados de conmutación. Cambian el estado en su salida siempre que en su entrada se alcance el valor 1 (con un flanco ascendente). La frecuencia de salida es la mitad de la entrada. Se forman a partir de biestables tipo D

BIESTABLE J - K

BIESTABLE LATCH La salida Q sigue a la entrada D mientras está activa la señal C

BIESTABLE D La señal de entrada se transmite a la salida Q, manteniendo dicho valor aunque se desactive la señal de control C. Realiza la función memoria.

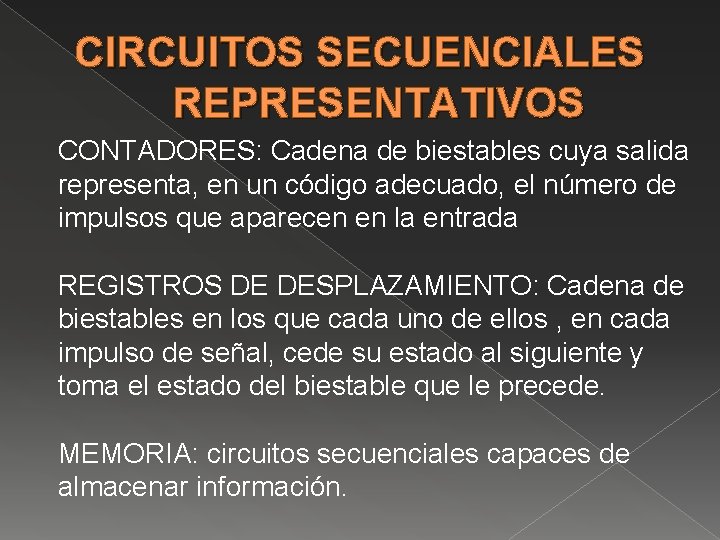

CIRCUITOS SECUENCIALES REPRESENTATIVOS CONTADORES: Cadena de biestables cuya salida representa, en un código adecuado, el número de impulsos que aparecen en la entrada REGISTROS DE DESPLAZAMIENTO: Cadena de biestables en los que cada uno de ellos , en cada impulso de señal, cede su estado al siguiente y toma el estado del biestable que le precede. MEMORIA: circuitos secuenciales capaces de almacenar información.
