Circuiti elettrici dei connettivi logici «e» , «o inclusivo» ( «vel» ) e «non» w w w Materiale occorrente: Fili elettrici conduttori, generatori di corrente Tavolette di legno Lampadine a basso voltaggio Pulsanti di vario genere Fonte: "IDEE PER UN LABORATORIO DI MATEMATICA NELLA SCUOLA DELL'OBBLIGO" di Maria Luisa Caldelli e Bruno D'Amore , La Nuova Italia, 1986 A cura di Ivana Niccolai

INDICE w Circuito elettrico del connettivo logico «e» w Circuito elettrico del connettivo logico «o (vel)» w Circuito elettrico del connettivo logico «non» A cura di Ivana Niccolai

Circuito elettrico del connettivo logico «e» 1/5 A Tavola di verità del connettivo logico «e» B A cura di Ivana Niccolai A B vero falso A B ^ vero falso

Circuito elettrico del connettivo logico «e» 2/5 «A» vero, «B» vero A cura di Ivana Niccolai

Circuito elettrico del connettivo logico «e» 3/5 «A» vero, «B» falso A cura di Ivana Niccolai

Circuito elettrico del connettivo logico «e» 4/5 «A» falso, «B» vero A cura di Ivana Niccolai

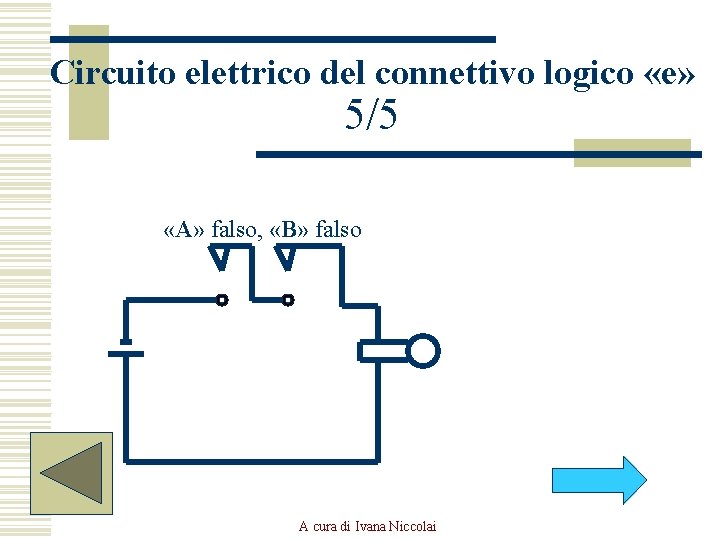

Circuito elettrico del connettivo logico «e» 5/5 «A» falso, «B» falso A cura di Ivana Niccolai

Un’animazione del circuito dell’ «e» A cura di Ivana Niccolai

Circuito elettrico del connettivo logico «o» 1/5 A Tavola di verità del connettivo logico «o (vel)» B A cura di Ivana Niccolai A A A B vero falso vero falso

Circuito elettrico del connettivo logico «o» 2/5 «A» vero, «B» vero A B A cura di Ivana Niccolai

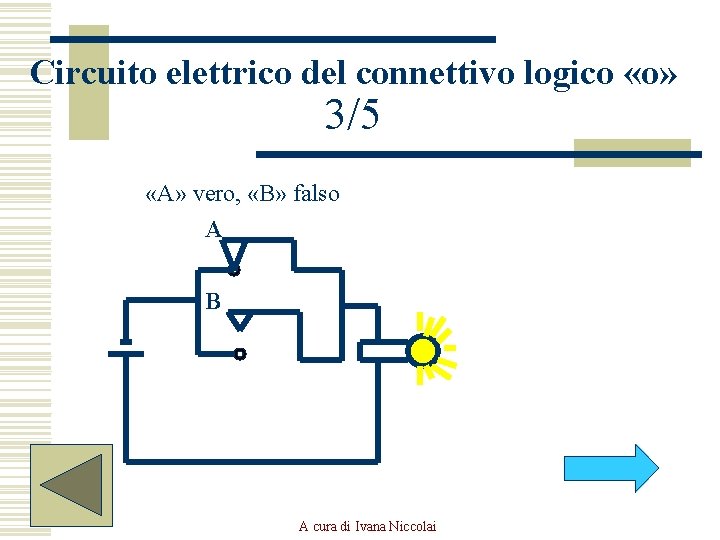

Circuito elettrico del connettivo logico «o» 3/5 «A» vero, «B» falso A B A cura di Ivana Niccolai

Circuito elettrico del connettivo logico «o» 4/5 «A» falso, «B» vero A B A cura di Ivana Niccolai

Circuito elettrico del connettivo logico «o» 5/5 A «A» falso, «B» falso B A cura di Ivana Niccolai

Un’animazione del connettivo logico «o» ( «vel» ) A cura di Ivana Niccolai

Circuito elettrico del connettivo logico «non» 1/3 w Si può introdurre il pulsante normalmente chiuso al posto del pulsante normalmente aperto w Se il pulsante A resta disattivato (cioè: nessuno lo preme), la corrente passa w Se il pulsante A viene premuto, la corrente smette di passare. A cura di Ivana Niccolai

Circuito elettrico del connettivo logico «non» 2/3 Tavola di verità del connettivo logico «non» A A non è premuto A cura di Ivana Niccolai A ¬A vero falso vero

Circuito elettrico del connettivo logico «non» 3/3 A A è premuto A cura di Ivana Niccolai

Un’animazione del circuito del «non» , realizzata con il logo A cura di Ivana Niccolai
