Circuiti combinatori e sequenziali X 1 X 2

Circuiti combinatori e sequenziali X 1 X 2 Xm Switching Network Z 1 Z 2 Zm Circuito combinatorio: un circuito senza “memoria”. L’output è completamente determinato dai valori dell’input. Circuito sequenziale: il circuito possiede uno stato interno. L’output è determinato dall’input e dallo stato interno. 1

Funzioni logiche: algebra booleana INVERTER X X’ se X=0 allora X’=1 se X=1 allora X’=0 C=A·B se A=1 E B=1 allora C=1 altrimenti C=0 C=A+B se A=1 O B=1 allora C=1 altrimenti C=0 AND A B OR A B 2

gate AND Diagrammi temporali 3

gate OR OR Gate 4

inverter Inverter 5

Il contatore binario sincrono a due bit Possiamo generare automaticamente questa sequenza? tempo Usiamo il segnale di clock della scheda per scandire il tempo clk 1 per un ciclo di clock, 0 per un ciclo di clock Y=q 0 X=q 1 1 per due cicli di clock, 0 per due ciclo di clock 6

q 1 q 0: numero a due bit Campioniamo q 1 q 0 numero a un tempo prefissato dopo il bordo di salita di clk campionamento sincrono Y=q 0 X=q 1 0 1 0 1 0 0 0 1 1 0 2 3 0 0 1 1 2 3 Numero binario a due bit La cifra più grande di un che aumenta di 1 a ogni numero a 2 bit è tre ciclo di clock al ciclo successivo la sequenza riparte da zero 7

Un circuito che produce questa sequenza che si ripete all’infinito è il contatore sincrono a due bit numero binario di output q 1 q[1. . 0] q 0 Diversa rappresentazione: raggruppamento in un bus Segnale di input: clk res segnale di input: reset ogni volta che è asserito la sequenza riparte da zero 0 1 2 3 0 8 Nel circuito reale il conteggio cambia sempre un pò dopo il bordo del clock

Più input • Funzionano allo stesso modo • Com’è l’output? 9

Espressioni booleane e circuiti logici Qualunque espressione booleana può essere implementata come un circuito logico. F = [A(C+D)]’+BE C+D C D [A(C+D)]’ A(C+D) A [A(C+D)]’+BE BE B E F=Y’Z+X Y Y’ Z Y’Z+X X 10

Rappresentazione: tavola della verità F=Y’Z+X Y Y’ Z Y’Z+X X • 2 n righe • dove n # di • variabili 11

Teoremi fondamentali: operazioni con 0 e 1 X+0 = X X 0 X+1 = 1 C=X X 1 X· 1 = X X· 0 = 0 X 0 C=1 C=0 X 1 C=X 12

Teoremi fondamentali: leggi idempotenti X+X = X X X C=X X·X = X X X C=X 13

Teoremi fondamentali: legge di involuzione (X’)’=X X B C=X 14

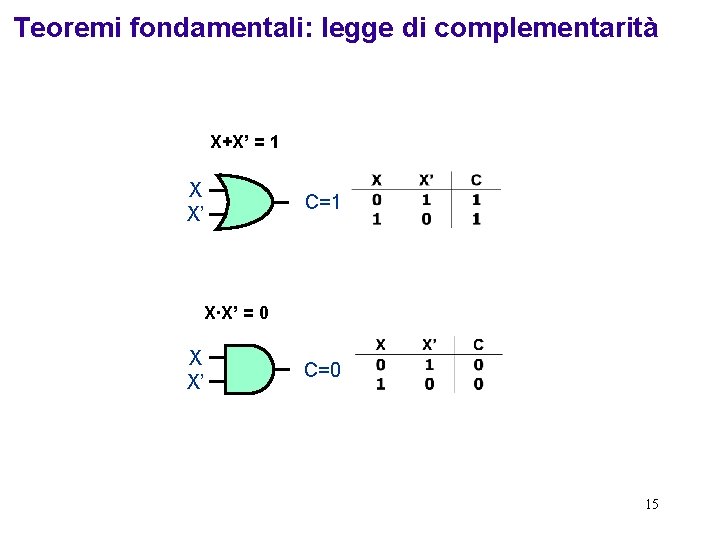

Teoremi fondamentali: legge di complementarità X+X’ = 1 X X’ C=1 X·X’ = 0 X X’ C=0 15

Semplificazione delle espressioni usando i teoremi fondamentali X può essere una funzione arbitrariamente complessa. Semplifichiamo le seguenti espressioni booleane il più possibile usando i teoremi fondamentali. (AB’ + D)E + 1 = 1 (AB’ + D)’ = 0 (AB + CD) + (CD + A) + (AB + CD)’ = 1 16

Legge associativa (X+Y)+Z = X+(Y+Z) X Y Z C Y Z X C 17

Legge associativa (XY)Z = X(YZ) X Y Z C Y Z X C 18

Prima legge distributiva X(Y+Z) = XY+XZ 19

Prima legge distributiva X(Y+Z) = XY+XZ 20

Prima legge distributiva X(Y+Z) = XY+XZ 21

Prima legge distributiva X(Y+Z) = XY+XZ 22

Prima legge distributiva X(Y+Z) = XY+XZ 23

Seconda legge distributiva X+YZ = (X+Y)(X+Z) 24

Seconda legge distributiva X+YZ = (X+Y)(X+Z) 25

Seconda legge distributiva (una dimostrazione alternativa) (X + Y)(X + Z) = X(X + Z) + Y(X + Z) (usando la prima legge distributiva) = XX + XZ + YX + YZ (usando la prima legge distributiva) = X + XZ + YX + YZ = X· 1 + XZ + YX + YZ = X(1 + Z + Y) + YZ = X· 1 + YZ = X + YZ (usando la legge idempotente) (usando X 1=X) (usando la legge distributiva) (usando 1+Z+Y=1) (usando X 1=X) 26

Teoremi per semplificare XY + XY’ = X(Y + Y’) = X· 1 = X X + XY = X X(1 + Y) = X· 1 = X (X + Y’)Y = XY XY + Y’Y = XY + 0 = XY (X + Y)(X + Y’) = XX + XY’ + YX + YY’ = X + X(Y’ + Y) + 0 = X + X· 1 =X X(X + Y) = XX + XY = X· 1 + XY = X(1 + Y) = X· 1 = X XY’ + Y = X + Y (using the second distributive law) XY’ + Y = Y + XY’ = (Y + X)(Y + Y’) = (Y + X)· 1 = X + Y 27

Teoremi per semplificare e dualità Qualunque teorema o identità in algebra booleana resta vero se 0 e 1 sono scambiati e • e + sono pure scambiati ovunque. DUALE XY + (X + Y) XY’ + X (X + Y) + Y’) XY’ (X + Y)(X + Y’) = X (X + Y’) X ( X =X XY X(X + Y) = X =X Y + Y = XY (X + Y) XY’ + Y = X + Y 28

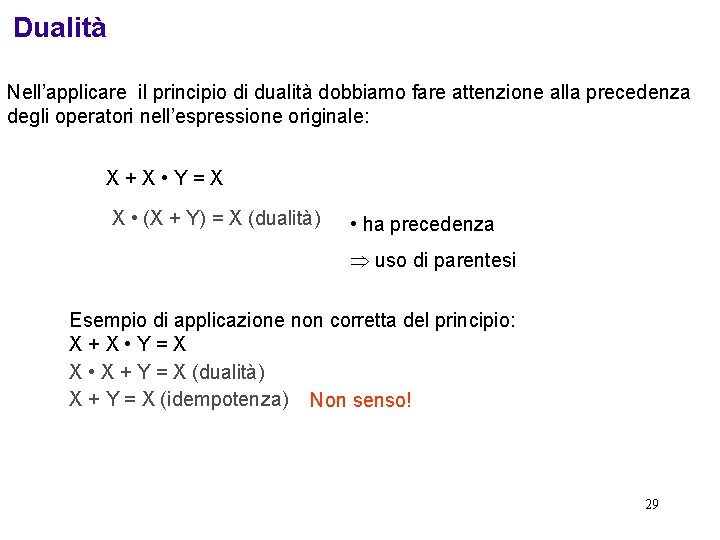

Dualità Nell’applicare il principio di dualità dobbiamo fare attenzione alla precedenza degli operatori nell’espressione originale: X+X • Y=X X • (X + Y) = X (dualità) • ha precedenza uso di parentesi Esempio di applicazione non corretta del principio: X+X • Y=X X • X + Y = X (dualità) X + Y = X (idempotenza) Non senso! 29

Esempi Semplifichiamo la seguenta espressione: W = [M + N’P + (R + ST)’][M + N’P + R + ST] X = M + N’P Y = R + ST W = (X + Y’)(X + Y) W = XX + XY + Y’X + Y’Y W = X· 1 + XY’ + 0 W = X + X(Y + Y’) = X + X· 1 = X W = M + N’P 30

La prima legge di De Morgan Il complemento della somma è uguale al prodotto dei complementi (X+Y)’ = X’Y’ X Y Z X Z Y 31

La prima legge di De Morgan Il complemento della somma è uguale al prodotto dei complementi (X+Y)’ = X’Y’ X Y Z X Z Y 32

La prima legge di De Morgan Il complemento della somma è uguale al prodotto dei complementi (X+Y)’ = X’Y’ X Y Z X Z Y 33

La prima legge di De Morgan Il complemento della somma è uguale al prodotto dei complementi (X+Y)’ = X’Y’ X Y Z X Z Y 34

La prima legge di De Morgan Il complemento della somma è uguale al prodotto dei complementi (X+Y)’ = X’Y’ X Y Z X Z Y 35

La seconda legge di De Morgan Il complemento del prodotto è uguale alla somma dei complementi (XY)’ = X’ + Y’ X Y Z X Z Y 36

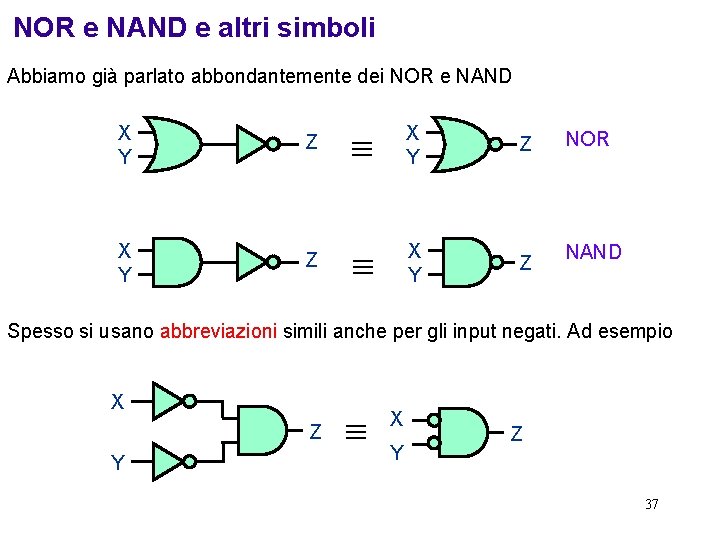

NOR e NAND e altri simboli Abbiamo già parlato abbondantemente dei NOR e NAND X Y Z NOR NAND Spesso si usano abbreviazioni simili anche per gli input negati. Ad esempio X Z Y X Y Z 37

38

39

40

Legge di De Morgan (cont. ) La legge di De Morgan si generalizza a n variabili: (X 1 + X 2 + X 3 + ··· + Xn)’ = X 1’X 2’X 3’ ··· Xn’ (X 1 X 2 X 3 ··· Xn)’ = X 1’ + X 2’ + X 3’ + ··· + Xn’ 41

42

Legge di De Morgan (esempio) Esprimiamo il complemento f’(w, x, y, z) della seguente espressione in forma semplificata. f(w, x, y, z) = wx(y’z + yz’) f’(w, x, y, z) = w’ + x’ + (y’z +yz’)’ = w’ + x’ + (y’z)’(yz’)’ = w’ + x’ + (y + z’)(y’ + z) = w’ + x’ + yy’ + yz + z’y’ + z’z = w’ + x’ + 0 + yz + z’y’ + 0 = w’ + x’ + yz + y’z’ 43

Logica positiva e negativa Logica positiva: la tensione high (+V) rappresenta 1 e la tensione low (0 V) rappresenta 0 Logica negativa: la tensione high (+V) rappresenta 0 e la tensione low (0 V) rappresenta 1 44

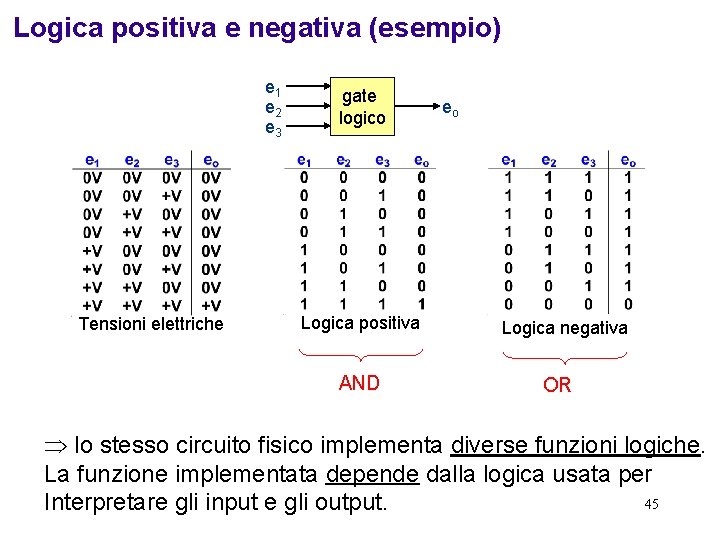

Logica positiva e negativa (esempio) e 1 e 2 e 3 Tensioni elettriche gate logico Logica positiva AND eo Logica negativa OR lo stesso circuito fisico implementa diverse funzioni logiche. La funzione implementata depende dalla logica usata per 45 Interpretare gli input e gli output.

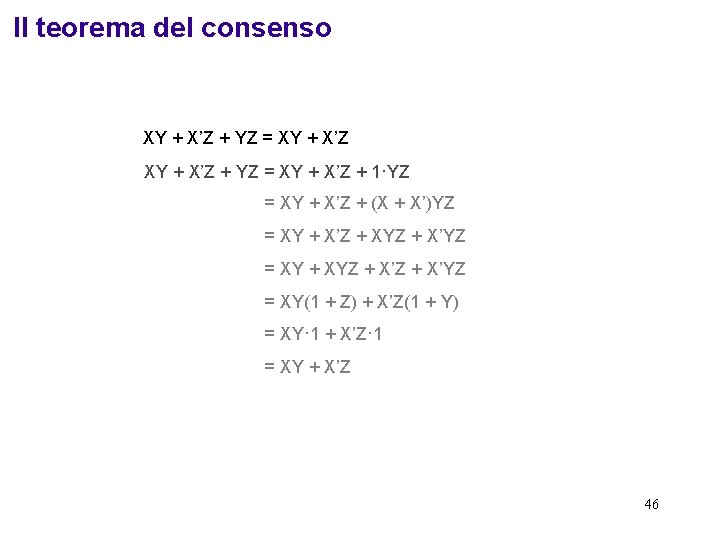

Il teorema del consenso XY + X’Z + YZ = XY + X’Z + 1·YZ = XY + X’Z + (X + X’)YZ = XY + X’Z + XYZ + X’YZ = XY(1 + Z) + X’Z(1 + Y) = XY· 1 + X’Z· 1 = XY + X’Z 46

Dalla tavola della verità alla funzione Data una tavola della verità, possiamo implementare F facendo l’OR di tutti i termini che sono 1 Tavola della verità della funzione F = X + Y’Z Esempio Esercizio: semplificare questa espressione 47

Forme standard • Questo sistema non produce necessariamente l’espressione di F più semplice • Ma è meccanico passare dalla tavola della verità a F • Definizioni: – Termini prodotto – AND A’BZ – Termini somma – OR X + A’ – Somma e prodotto logico, non aritmetico 48

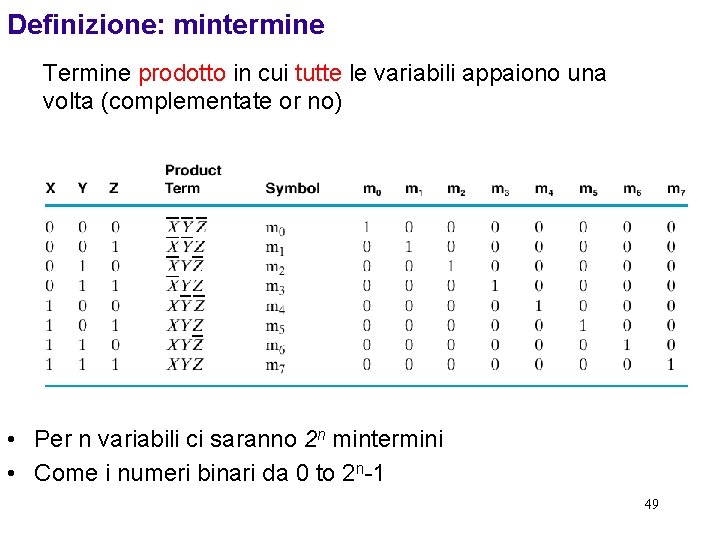

Definizione: mintermine Termine prodotto in cui tutte le variabili appaiono una volta (complementate or no) • Per n variabili ci saranno 2 n mintermini • Come i numeri binari da 0 to 2 n-1 49

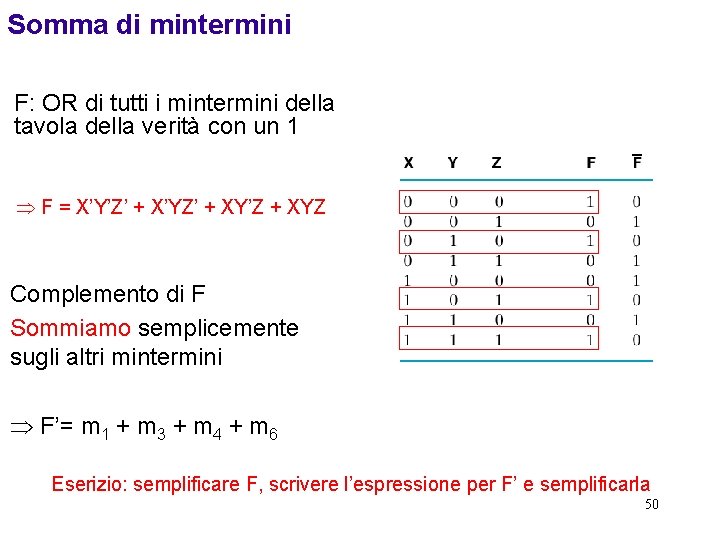

Somma di mintermini F: OR di tutti i mintermini della tavola della verità con un 1 F = X’Y’Z’ + X’YZ’ + XY’Z + XYZ Complemento di F Sommiamo semplicemente sugli altri mintermini F’= m 1 + m 3 + m 4 + m 6 Eserizio: semplificare F, scrivere l’espressione per F’ e semplificarla 50

51

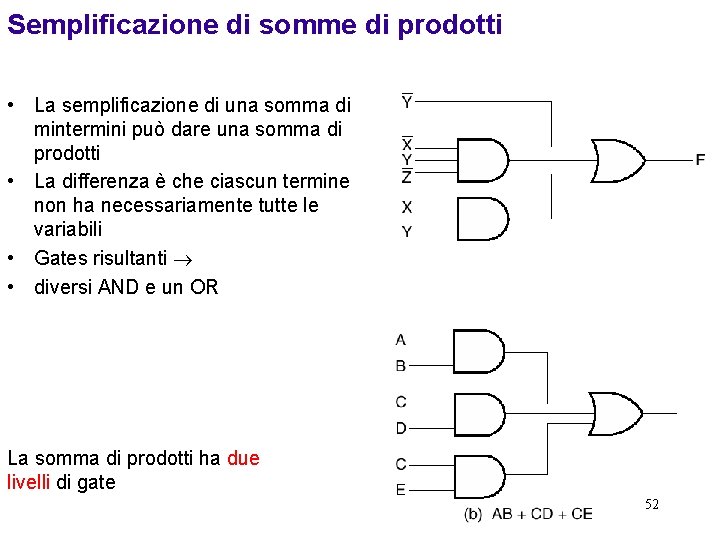

Semplificazione di somme di prodotti • La semplificazione di una somma di mintermini può dare una somma di prodotti • La differenza è che ciascun termine non ha necessariamente tutte le variabili • Gates risultanti • diversi AND e un OR La somma di prodotti ha due livelli di gate 52

Maxtermini Termine somma in cui tutte la variabili appaiono una volta (complementate o no) In un maxtermine una variabile è complementata se il corrispondente bit nella rappresentazione binaria di è 1 53

Prodotto di maxtermini I mintermini e maxtermini con lo stesso indice sono complementi: m 0’ = (X’Y’Z’)’ = X + Y + Z = M 0 Possiamo esprimere F come AND di tutte le righe che producono un output uguale a 0 F= (X + Y + Z’)(X +Y’+Z’)(X’+Y+Z)(X’+Y’+Z) OR seguiti da un AND 54

Rivelatore di numeri primi Data una combinazione di input a 4 bit N = N 3 N 2 N 1 N 0 questo circuito produce un output pari a 1 per N = 1, 2, 3, 5, 7, 11, 13 e 0 altrimenti La tavola della verità è 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 N 3 N 2 N 1 N 0 0 0 0 1 1 0 0 0 1 0 1 1 0 0 0 1 1 0 1 0 1 1 0 0 1 1 1 1 0 1 1 F 0 1 1 1 0 1 0 0 Esercizio: Determinare l’espressione logica e semplificarla 55

Progetto: visualizzazione di cifre su un display Display: array di 7 led rossi Sulla scheda sono presenti 4 array 56

Come si controlla ciascun array? 7 segmenti 7 segnali a, b, c, d, e, f, g controllati dalla fpga – se uno di essi è asserito si accende il led corrispondente led[6. . 0] a b c d e f g In questo progetto mandiamo la stessa cifra a tutti e quattro gli array Vedremo un uso più sofisticato controllo indipendente di ciascun array più avanti 57

Progetto: visualizzare un numero da zero a sette sugli array Primo step scrivere la tavola della verità delle seguenti funzioni logiche: Input: numero binario a 3 bit q[2. . 0] Outputs: a, b, c, d, e, f, g richiesti per visualizzare tale numero binario Es. Il led a è asserito quando il numero di input q[2. . 0] è : 0 oppure 2 oppure 3 oppure 5 oppure sei oppure 7 oppure 8 oppure 9 q 2 q 1 q 0 0 0 1 1 1 0 0 1 1 1 a b c d e f g Completare la tavola per ciascuno dei led 58

59

Secondo step: determinare le equazioni logiche a partire dalla tavola della verità per ciascuno dei sette segnali col metodo meccanico della somma di mintermini Terzo step: minimizzare le espressioni logiche con i teoremi dell’algebra booleana Quarto step: disegnare il circuito che ha come input q 2, q 1, q 0 e come output a, b, c, d, e, f, g con QUARTUS Disegno implementato con una struttura gerarchica vediamo cosa vuol dire e come si procede 60

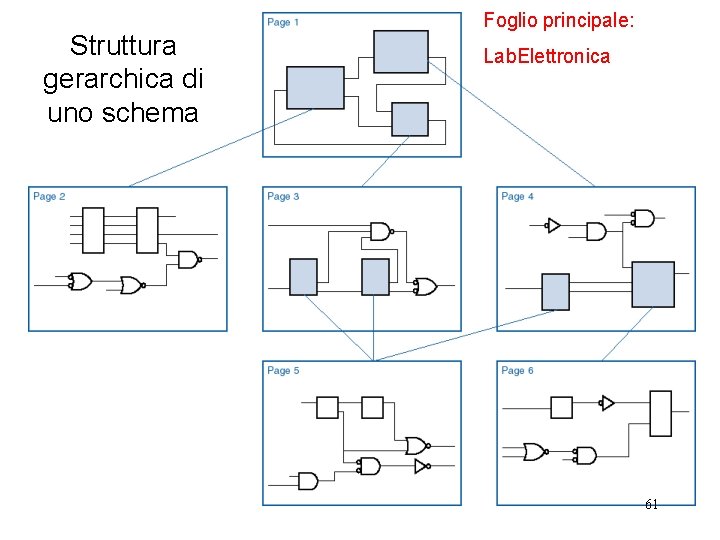

Struttura gerarchica di uno schema Foglio principale: Lab. Elettronica 61

Clickate sul menu File e selezionate New 62

Selezionare Block diagram / schematic file 63

Appare un nuovo foglio di disegno. Salvarlo col nome seven-seg-decoder 64

In questo foglio implementiamo il circuito. Cominciamo a mettere gli input (q[2. . 0]) e gli output (a, b, c, d, e, f, g) Disegnate poi tutto il circuito e salvate il file nuovamente 65

Creiamo un simbolo per il circuito corrispondente al file seven-seg-decoder Il simbolo può essere quindi usato come componente in altri fogli di disegno 66

Torniamo al foglio di disegno principare (Lab. Elettronica) selezioniamo col mouse symbol tool 67

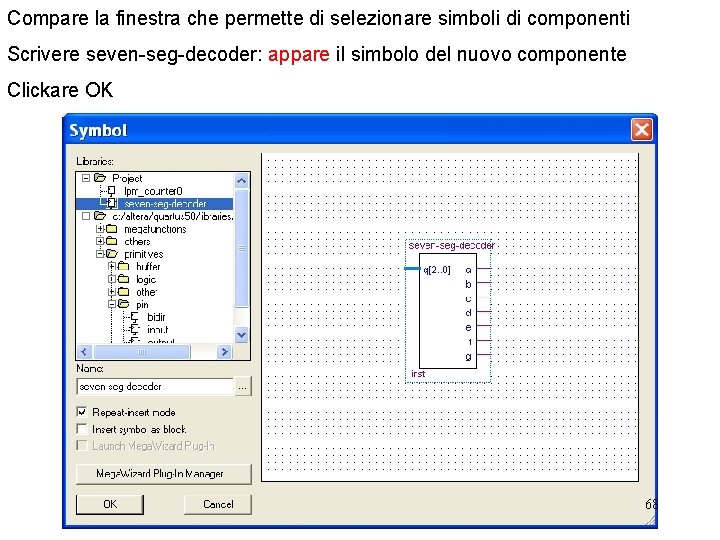

Compare la finestra che permette di selezionare simboli di componenti Scrivere seven-seg-decoder: appare il simbolo del nuovo componente Clickare OK 68

Il componente può essere ora posizionato nel foglio principale 69

Pilotiamo l’input q[2. . 0] con un valore costante attraverso un componente lpm_constant 70

Gli output a, b, c, d, e, f, g del componente seven-seg-decoder nel foglio Lab. Elettronica vanno collegati ai pin di output denominati led[0], . . . , led[6] che devono essere assegnati ai numeri dei pin fisici 144, 143, 142, 141, 140, 139, 136 come da schema della scheda in figura sotto i pin led[6. . 0] corrispondono ad g, f, e, d, c, b, a 71

Ci sono altri due segnali da considerare sugli array DP: segnale che accende la virgola COM# segnale di abilitazione (enable): i led di un array si accendono solo se il corrispondente segnale COM# è asserito DIS[3. . 0] COM 3, COM 2, COM 1, COM 0 DP led[7] Teniamo deasserito permanentemente led[7]: Collegato a massa nel foglio principale e mandato al pin di output led[7] corrispondente al pin 135 72

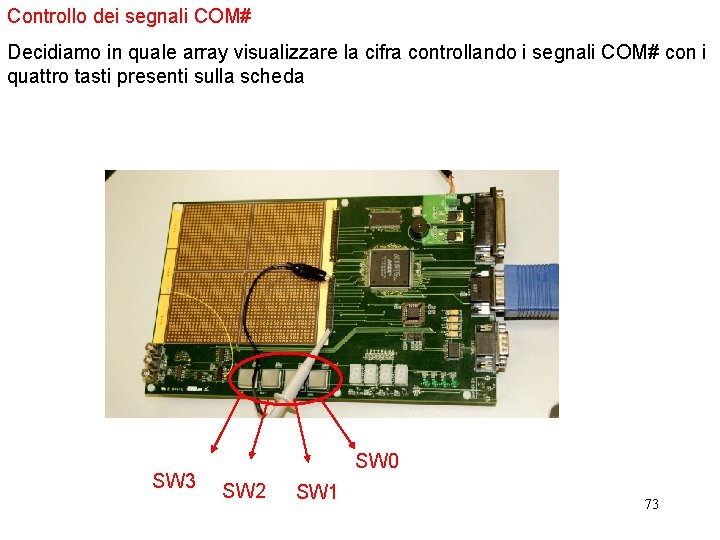

Controllo dei segnali COM# Decidiamo in quale array visualizzare la cifra controllando i segnali COM# con i quattro tasti presenti sulla scheda SW 3 SW 0 SW 2 SW 1 73

Nel foglio principale definiamo: - 4 input SW 0, SW 1, SW 2, SW 3 – 4 output DIS 0, DIS 1, DIS 2, DIS 3 Collegate SW# al corrispondente DIS# DIS[3. . 0] COM 3, COM 2, COM 1, COM 0 Collegati ai tasti Attenzione: SW# sono attivi bassi per cui vanno invertiti prima di collegarli a DIS# 74

Quinto step: simulare il comportamento del circuito QUARTUS Sesto step: provare il funzionamento del circuito sulla scheda verifica: mandatemi per email tutti i file del progetto – potete lavorare in coppia Avete 7 giorni di tempo (prova lunedì prossimo) 75

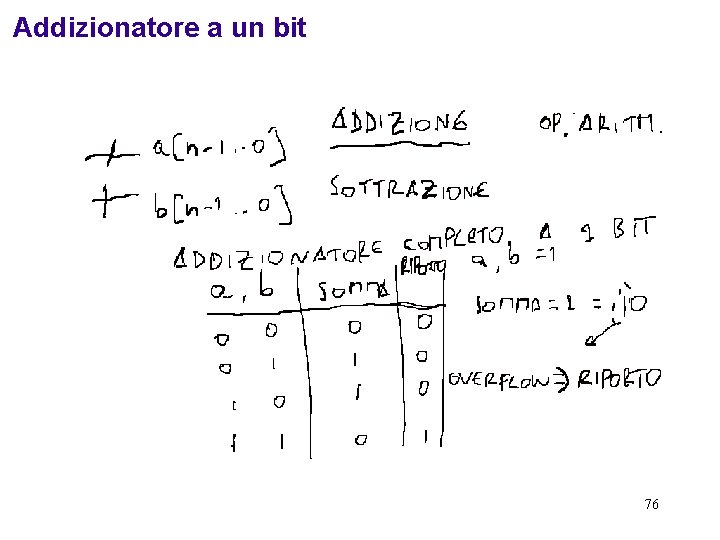

Addizionatore a un bit 76

77

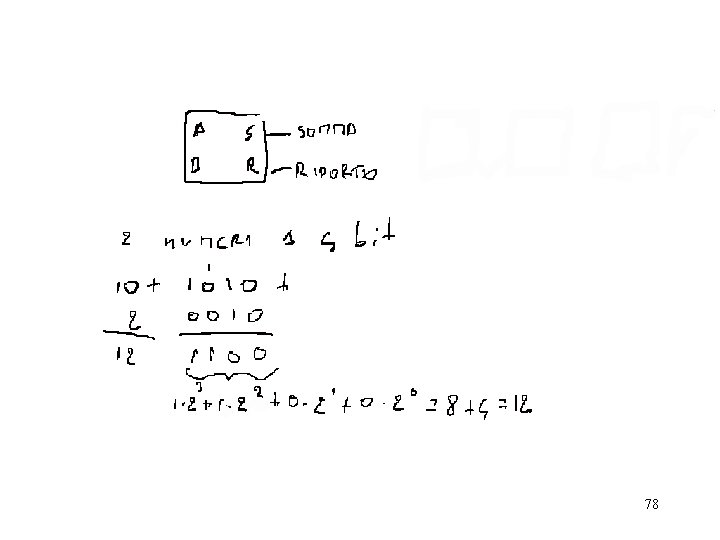

78

79

80

81

Addizionatore completo a un bit Progettiamo un circuito logico che implementi un addizionatore a due bit. Questo circuito ha tre input (A, B, Cin) e due output (S, Cout). L’output S è uno se la somma è uno, cioè se il numero di input uguale a uno è dispari. L’output del riporto è uno se la somma produce un riporto, cioè se due o più input sono uno. Cin A B Adder S Cout 82

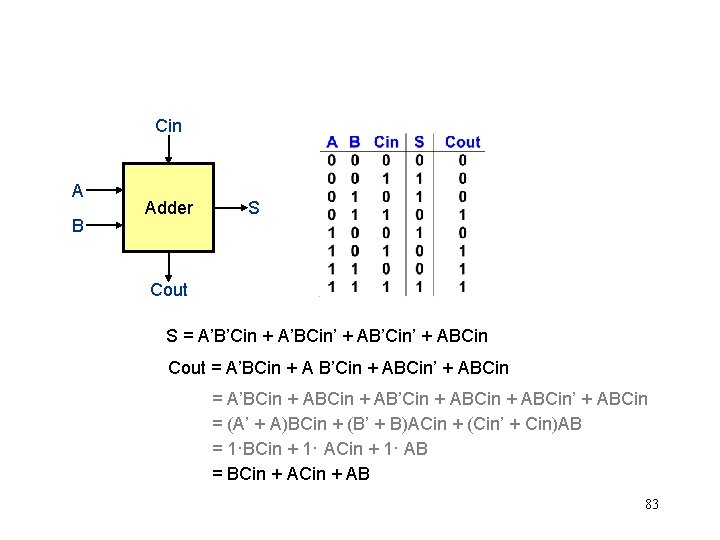

Cin A B Adder S Cout S = A’B’Cin + A’BCin’ + AB’Cin’ + ABCin Cout = A’BCin + A B’Cin + ABCin’ + ABCin = A’BCin + AB’Cin + ABCin’ + ABCin = (A’ + A)BCin + (B’ + B)ACin + (Cin’ + Cin)AB = 1·BCin + 1· AB = BCin + AB 83

Realizzare circuiti pratici Problema: progettare un circuito logico per far funzionare in modo automatizzato l’allarme di una macchina. Il manuale dell’allarme fornisce i seguenti dettagli sul funzionamento. “L’allarme si spegnerà se il sistema di allarme è attivato e una qualunque delle due porte o il cofano sono aperti, o se il sensore di vibrazione è attivato e la chiave non è inserita. ” Inputs: Allarme. Attivato Porta. Conducente. Aperta Porta. Passeggero. Aperta Cofano. Aperto Vibrazione Chiave. Inserita 84

Realizzare circuiti pratici “L’allarme si spegnerà se il sistema di allarme è attivato e una qualunque delle due porte o il cofano sono aperti, o se il sensore di vibrazione è attivato e la chiave non è inserita. ” Inputs: Allarme. Attivato Porta. Conducente. Aperta Porta. Passeggero. Aperta Cofano. Aperto Vibrazione Chiave. Inserita Allarme. Spento = Allarme. Attivato • (Porta. Conducente. Aperta + Porta. Passeggero. Aperta + Cofano. Aperto) + Vibrazione • (Chiave. Inserita)’ 85

Realizzare circuiti pratici Allarme. Spento = Allarme. Attivato • (Porta. Conducente. Aperta + Porta. Passeggero. Aperta + Cofano. Aperto) + Vibrazione • (Chiave. Inserita)’ Porta. Conducente. Aperta Porta. Passeggero. Aperta Allarme. Spento Cofano. Aperto Allarme. Attivato Chiave. Inserita Vibrazione Esercizio: implementare e simulare questo circuito con QUARTUS 86

Minimizzazione di funzioni logiche: mappe di Karnaugh Le mappe di Karnaugh erano (relativamente) utili quando la gente eseguiva la semplificazione a mano Il processo di semplificazione al giorno d’oggi è completamente eseguito da algoritmi computerizzati Illustreremo le mappe principalmente per avere una comprensione più profonda, non come strumento reale. 87

Anatomia delle mappe di Karnaugh Una mappa è una rappresentazione grafica di una tavola della verità. Un “box” per ciascuna riga della tavola contente il valore della funzione (zero oppure uno Indica il box corrispondente A Tavola della verità ad A=1 di una funzione di una variabile A=0 A=1 A F 0 cella 0 1 cella 1 Tavola della verità di una funzione di una variabile A B F 0 0 cella 0 0 1 cella 1 1 0 cella 2 1 1 cella 3 A A=0, B=0 cella 0 0 0 B A=0, B=1 cella 1 1 A=1, B=0 cella 2 1 A=1, B=1 cella 3 88

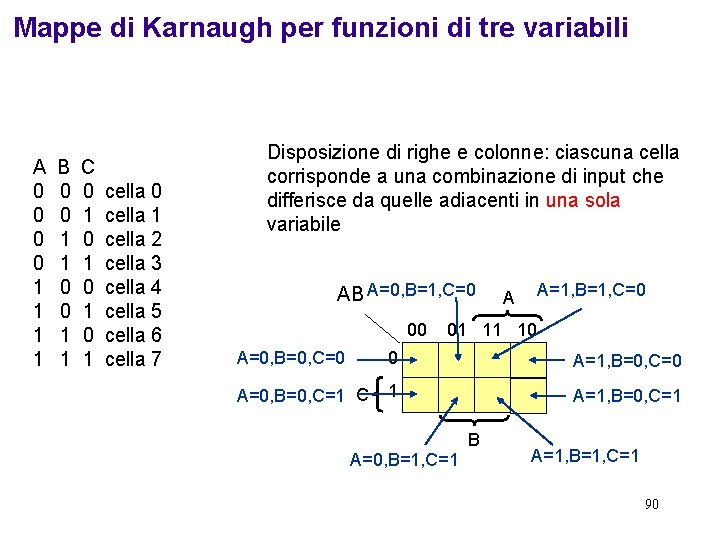

Mappe di Karnaugh per funzioni di tre variabili A 0 0 1 1 B 0 0 1 1 C 0 1 0 1 cella 0 cella 1 cella 2 cella 3 cella 4 cella 5 cella 6 cella 7 Disposizione di righe e colonne: ciascuna cella corrisponde a una combinazione di input che differisce da quelle adiacenti in una sola variabile A, B 00 A=1 01 11 10 0 8 celle C 1 B=1 89

Mappe di Karnaugh per funzioni di tre variabili A 0 0 1 1 B 0 0 1 1 C 0 1 0 1 cella 0 cella 1 cella 2 cella 3 cella 4 cella 5 cella 6 cella 7 Disposizione di righe e colonne: ciascuna cella corrisponde a una combinazione di input che differisce da quelle adiacenti in una sola variabile AB A=0, B=1, C=0 00 A=1, B=1, C=0 A 01 11 10 A=0, B=0, C=0 0 A=1, B=0, C=0 A=0, B=0, C=1 C 1 A=1, B=0, C=1 B A=0, B=1, C=1 A=1, B=1, C=1 90

91

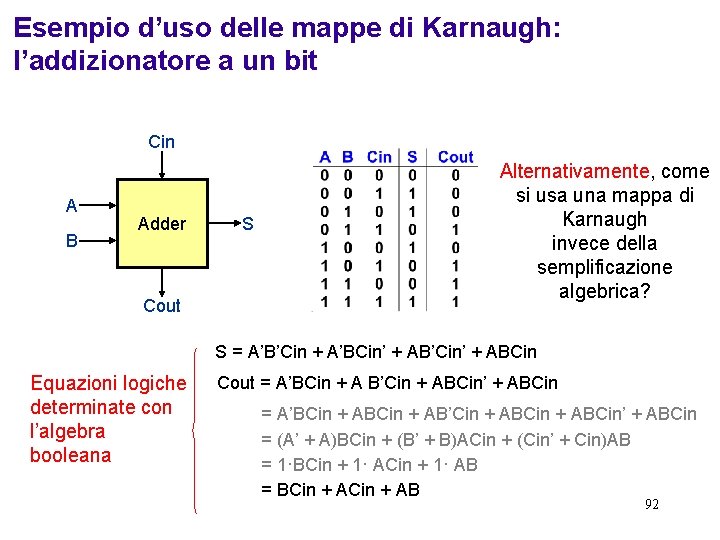

Esempio d’uso delle mappe di Karnaugh: l’addizionatore a un bit Cin A B Adder Cout S Alternativamente, come si usa una mappa di Karnaugh invece della semplificazione algebrica? S = A’B’Cin + A’BCin’ + AB’Cin’ + ABCin Equazioni logiche determinate con l’algebra booleana Cout = A’BCin + A B’Cin + ABCin’ + ABCin = A’BCin + AB’Cin + ABCin’ + ABCin = (A’ + A)BCin + (B’ + B)ACin + (Cin’ + Cin)AB = 1·BCin + 1· AB = BCin + AB 92

Mappa per Cout Cin A Adder B S Cout Scriviamo in ogni cella il valore della funzione logica (Cout in questo caso) A A, B 00 01 11 10 0 1 0 Cin 1 0 1 1 1 B 93

Ciascuna cella contenente un 1 corrisponde a un mintermine da considerare nella somma di mintermini della funzione A A, B 00 01 11 10 1 0 Cin 1 1 1 B La funzione logica non 1 A=1, B=1 Cin=0 mintermine ABCin’ A=0, B=1 Cin=1 mintermine A’BCin A=1, B=1 Cin=1 mintermine ABCin A=1, B=0 Cin=1 mintermine AB’Cin ancora minimizzata è Cout = ABCin’ + A’BCin + AB’Cin 94

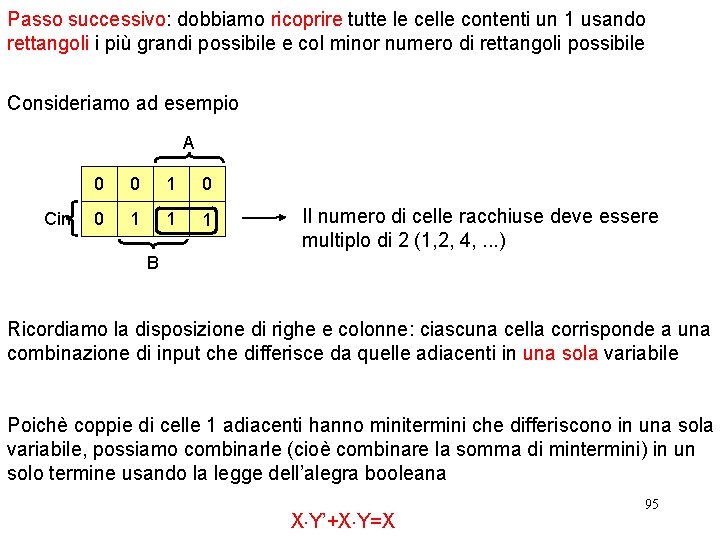

Passo successivo: dobbiamo ricoprire tutte le celle contenti un 1 usando rettangoli i più grandi possibile e col minor numero di rettangoli possibile Consideriamo ad esempio A Cin 0 0 1 1 1 Il numero di celle racchiuse deve essere multiplo di 2 (1, 2, 4, . . . ) B Ricordiamo la disposizione di righe e colonne: ciascuna cella corrisponde a una combinazione di input che differisce da quelle adiacenti in una sola variabile Poichè coppie di celle 1 adiacenti hanno minitermini che differiscono in una sola variabile, possiamo combinarle (cioè combinare la somma di mintermini) in un solo termine usando la legge dell’alegra booleana X Y’+X Y=X 95

96

Regola meccanica: questo gruppo di celle (corrispondente a una somma di 2 mintermini) è equivalente a un singolo termine prodotto in cui: A Cin 0 0 1 1 1 B ACin In questo termine si considerano solo le variabili che hanno lo stesso valore in tutte le celle del gruppo: In questo caso B varia per cui non si considera Siccome A e Cin hanno entrambi valore 1 devono apparire non complementati 97

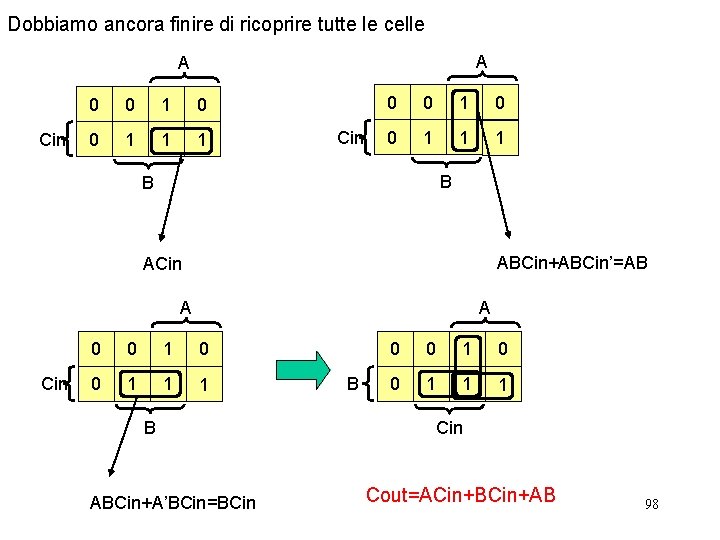

Dobbiamo ancora finire di ricoprire tutte le celle A A Cin 0 0 1 1 1 B B ABCin+ABCin’=AB ACin A 0 0 1 1 1 B ABCin+A’BCin=BCin B 0 0 1 1 1 Cin Cout=ACin+BCin+AB 98

Mappa di Karnaugh per S Cin A Adder B S Cout A Cin 0 1 1 0 B Mappa di Karnaugh per S S= 99

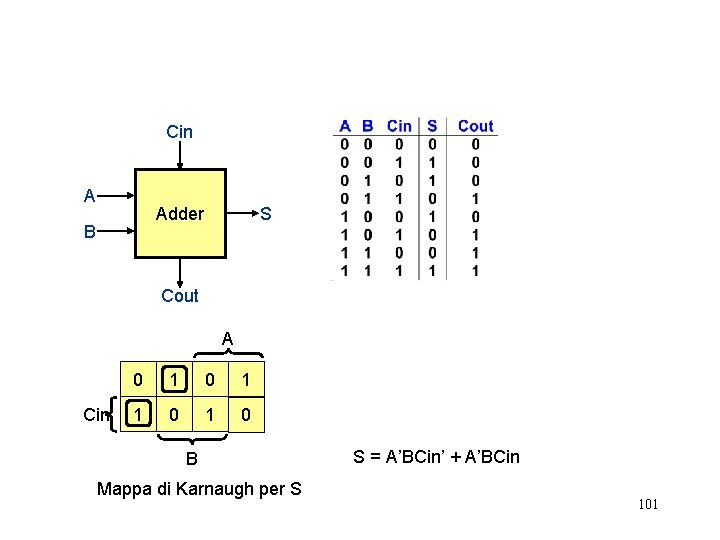

Cin A Adder B S Cout A Cin 0 1 1 0 B Mappa di Karnaugh per S S = A’B’Cin 100

Cin A Adder B S Cout A Cin 0 1 1 0 B Mappa di Karnaugh per S S = A’BCin’ + A’BCin 101

Cin A Adder B S Cout A Cin 0 1 1 0 B S = A’BCin’ + A’B’Cin + ABCin Mappa di Karnaugh per S 102

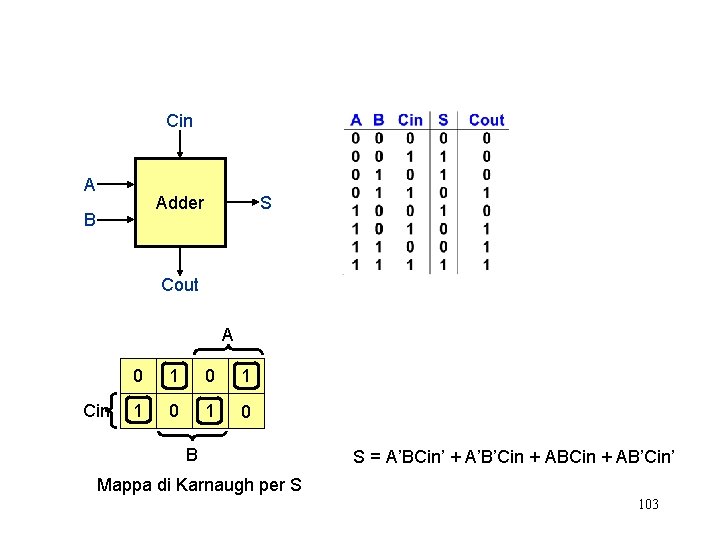

Cin A Adder B S Cout A Cin 0 1 1 0 B S = A’BCin’ + A’B’Cin + AB’Cin’ Mappa di Karnaugh per S 103

In molte funzioni logiche la procedura di combinazione delle celle può essere estesa per combinare più di due 1 -celle in un singolo termine prodotto. Combinazione di 2 i celle possibile se: • ci sono i variabili che assumono tutte le 2 i combinazioni possibili • Le restanti n-i hanno lo stesso valore in ogni cella Termine prodotto ha n-i variabili: complementata se 0 in ogni cella, non complementata se appare come 1. Graficamente: cerchiamo insiemi rettangolari di 2 i 1 -celle (sono ammessi anche “incollaggi” su bordi opposti) Per ciascuna variabile: Se è zero in tutta l’area ricoperta complementata Se è uno in tutta l’area ricoperta non complementata Se è zero in una parte e uno in un’altra non appare nel prodotto 104

L’adiacenza è cilindrica Z’ si estende dal bordo sinistro al bordo destro F = Z’ 105

106

107

108

109

110

111

F=SA, B, C(0, 1, 4, 5, 6) A A 00 01 11 10 0 1 0 1 1 C 1 1 0 0 1 B B AC’+B’ 112

113

Esempio di funzione a quattro variabili: rivelatore di numeri primi F=SN 3, N 2, N 1, N 0(1, 2, 3, 5, 7, 11, 13) 114

115

116

Esempio di funzione a quattro variabili: rivelatore di numeri primi F=SN 3, N 2, N 1, N 0(1, 2, 3, 5, 7, 11, 13) N 3 N 2 00 01 11 10 N 1 N 0 0 4 12 8 00 01 1 5 1 13 11 1 3 1 7 N 1 10 12 6 N 3’N 0 9 15 1 11 14 10 N 3 N 3 N 2 00 01 11 10 N 1 N 0 00 01 1 1 1 N 1 10 1 1 1 N 2 N 2 N 1’N 0 N 2’N 1 N 0 N 3’N 2’N 1 117

Implicanti primi Un implicante primo è un insieme cerchiato di 1 -celle soddisfacenti la regola di combinazione tale che se cerchiamo di farlo più grande (ricoprendo il doppio delle celle) copre uno o più zeri. Una somma minima è una somma di implicanti primi. F=SW, X, Y, Z(5, 7, 12, 13, 14, 15) W YZ Y WX 00 01 11 10 00 0 01 1 11 3 10 2 1 12 8 1 5 1 13 9 1 7 1 15 11 4 6 1 14 X 10 XZ YZ W WX 00 01 11 10 1 00 Z Y 01 1 1 10 Z 1 X WX 118

La somma di tutti gli implicanti primi di una funzione logica è detta la somma completa. La somma completa non è sempre minima però. F=SW, X, Y, Z(1, 3, 4, 5, 9, 11, 12, 13, 14, 15) XY’ W YZ WX 00 01 11 10 00 01 Y 0 1 4 1 12 YZ 11 1 3 7 10 6 2 1 15 1 11 1 14 X 00 8 1 1 1 5 1 13 1 9 10 W WX 00 01 11 10 Z Y’Z Y 01 1 1 10 WZ 1 Z X’Z X WX 5 implicanti primi, ma solo tre necessari per ricoprire tutte le 1 -celle 119

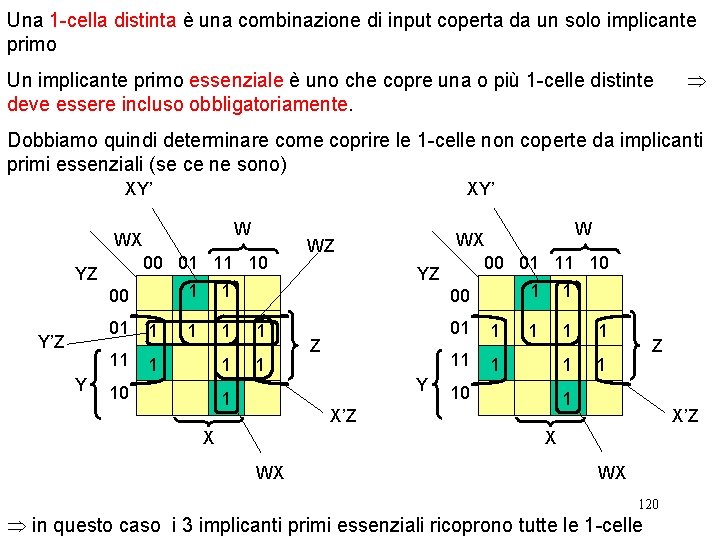

Una 1 -cella distinta è una combinazione di input coperta da un solo implicante primo Un implicante primo essenziale è uno che copre una o più 1 -celle distinte deve essere incluso obbligatoriamente. Dobbiamo quindi determinare come coprire le 1 -celle non coperte da implicanti primi essenziali (se ce ne sono) XY’ YZ W WX 00 01 11 10 00 Y’Z Y XY’ 01 1 1 10 WZ YZ W WX 00 01 11 10 00 Z Y 1 01 1 1 10 Z 1 X’Z X X WX WX 120 in questo caso i 3 implicanti primi essenziali ricoprono tutte le 1 -celle

F=SW, X, Y, Z(0, 1, 2, 3, 4, 5, 7, 14, 15) YZ Y W WX 00 01 11 10 00 1 4 12 8 01 11 15 13 9 0 1 11 1 3 1 7 1 15 11 10 1 2 10 6 1 X 14 W’Y’ YZ Z Y W WX 00 01 11 10 00 1 1 01 1 1 10 1 Z 1 1 X W’X’ WXY Qui gli implicanti primi essenziali non ricoprono tutte le 1 -celle Ci sono altri due implicanti primi e dobbiamo scegliere uno dei due 121

Qui gli implicanti primi essenziali non ricoprono tutte le 1 -celle Esaminiamo gli altri due implicanti primi: dobbiamo scegliere uno dei due W’Y’ YZ Y W WX 00 01 11 10 00 1 1 01 1 1 10 1 1 YZ Z Y 1 X W’X’ WXY W WX 00 01 11 10 00 1 1 01 1 1 10 1 1 W’Z Z 1 X XYZ usiamo il termine prodotto W’Z perchè ha meno input e quindi costa meno 122

123

124

Numeri binari E’ importante essere in grado di rappresentare numeri nei circuiti digitali Ad esempio, l’output di un convertitore analogico/digitale (ADC) è un numero a n bit, dove n tipicamente si trova nell’intervallo 8 -16. Si utilizzano varie rappresentazioni, ad es. ; - interi non segnati - complemento a due per rappresentare numeri negativi 125

OR esclusivo X Y = XY’ + X’Y X 0= X X 1 = X’ X X= 0 X X’ = 1 C Se X=1 OR Y=1, ma Non entrambi, allora C=1 Legge commutativa: X Y=Y X Legge associativa: (X Y) Z= X ( Y Z) = X Y Z Legge distributiva: X(Y Z) = XY XZ 126

OR esclusivo (cont. ) Legge del complemento: (X Y)’ = X Y’ = X’ Y Dimostrazione algebrica: (X Y)’ = (XY’ + X’Y)’ = (XY’)’(X’Y)’ = (X’ + Y)(X + Y’) = X’X + X’Y’ + XY + YY’ = 0 + X’Y’ + XY + 0 = X’Y’ + XY = X’ Y = XY + X’Y’ = X Y’ 127

Permutazione del valore in-place Si dimostrano queste proprietà: (X Y) Y = X (X Y) X= Y Dim. algebrica: (X Y) Y = (XY’ + X’Y)Y’ + (XY’ + X’Y)’Y = XY’Y’ + X’YY’ + ((XY’)’(X’Y)’)Y = XY’ + 0 + ((X’+Y) • (X+Y’))Y = XY’ + X’XY + X’Y’Y +XYY + YY’Y = XY’ + 0 + XY + 0 = X(Y’ + Y) = X • 1 =X 128

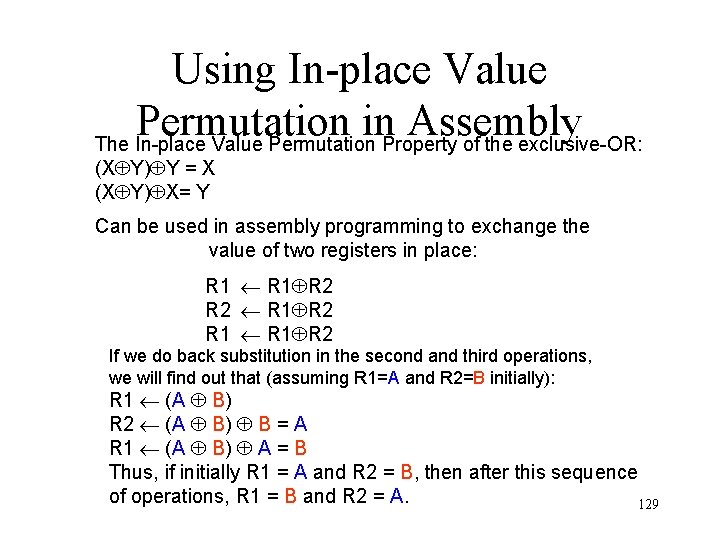

Using In-place Value Permutation in Assembly The In-place Value Permutation Property of the exclusive-OR: (X Y) Y = X (X Y) X= Y Can be used in assembly programming to exchange the value of two registers in place: R 1 R 2 R 1 R 2 If we do back substitution in the second and third operations, we will find out that (assuming R 1=A and R 2=B initially): R 1 (A B) R 2 (A B) B = A R 1 (A B) A = B Thus, if initially R 1 = A and R 2 = B, then after this sequence of operations, R 1 = B and R 2 = A. 129

Equivalence Gate (X Y) = XY + X’Y’ X Y C If X=Y then C=1, otherwise C=0 (X Y) = (X Y)’ 130
