CINEMÁTICA DOS FLUIDOS Mecânica dos Fluidos Prof. Eng. Marcelo Silva, M. Sc. PROF. ENG. MARCELO SILVA, M. SC. 1

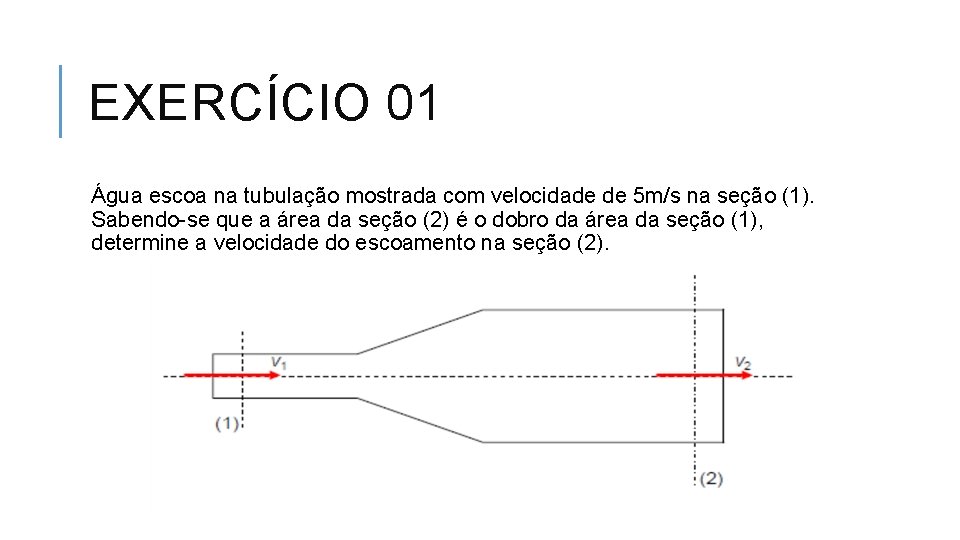

EXERCÍCIO 01 Água escoa na tubulação mostrada com velocidade de 5 m/s na seção (1). Sabendo-se que a área da seção (2) é o dobro da área da seção (1), determine a velocidade do escoamento na seção (2).
EXERCÍCIO 02 Para a tubulação mostrada determine: a) A vazão e a velocidade no ponto (3); b) A velocidade no ponto (4). Dados: v 1 = 1 m/s, v 2 = 3 m/s, d 1 = 0, 2 m, d 2 = 0, 1 m, d 3 = 0, 4 m e d 4 = 0, 1 m.
EXERCÍCIO 03 Os reservatórios I e II da figura ao lado, são cúbicos. Eles são cheios pelas tubulações, respectivamente em 200 s e 1000 s. Determinar a velocidade da água na seção A indicada, sabendo-se que o diâmetro da tubulação é 1 m.
EXERCÍCIO 04 Os dois tanques cúbicos com água são esvaziados ao mesmo tempo, pela tubulação indicada na figura, em 500 s. Determinar a velocidade da água na seção A, supondo desprezível a variação de vazão com a altura.

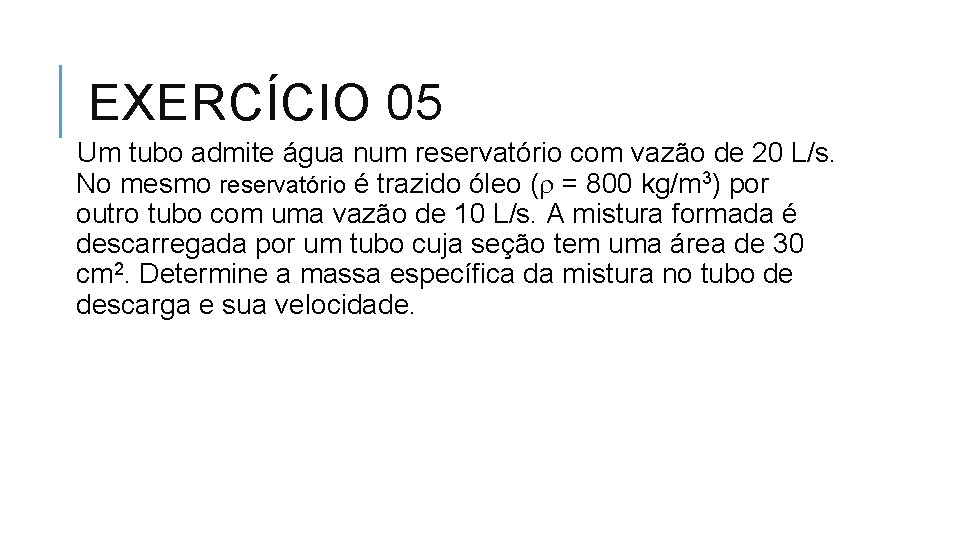

EXERCÍCIO 05 Um tubo admite água num reservatório com vazão de 20 L/s. No mesmo reservatório é trazido óleo ( = 800 kg/m 3) por outro tubo com uma vazão de 10 L/s. A mistura formada é descarregada por um tubo cuja seção tem uma área de 30 cm 2. Determine a massa específica da mistura no tubo de descarga e sua velocidade.
CONTATOS msc. marcelosilva@gmail. com prof. msilva@ufrj. br Twitter: @mscmarcelosilva aulasmarcelosilva. wordpress. co m PROF. MARCELO SILVA, M. SC. 7
BIBLIOGRAFIA PORTO, Rodrigo de Mello. Hidráulica básica. São Paulo: EESC-USP, 1998. BRUNETTI, Franco. Mecânica dos fluidos. São Paulo: Prentice-Hall, 2007. PROF. ENG. MARCELO SILVA, M. SC. 8
