CINEMATICA A cura CF Stefano Gilli IL RAPPORTATORE

CINEMATICA A cura CF Stefano Gilli

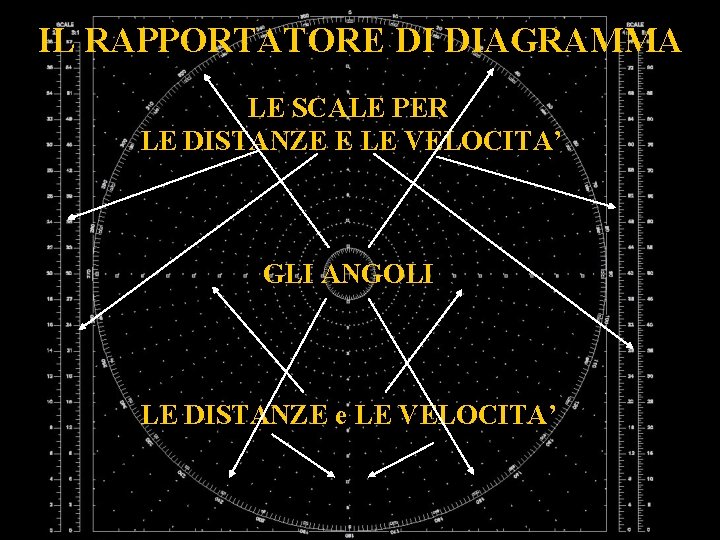

IL RAPPORTATORE DI DIAGRAMMA LE SCALE PER LE DISTANZE E LE VELOCITA’ GLI ANGOLI LE DISTANZE e LE VELOCITA’

1° ESERCIZIO Posizionate due battute RADAR del bersaglio Calcolarne: ROTTA - VELOCITA’ - CPA DATI NOTI: ROTTA e VELOCITA’ PROPRI

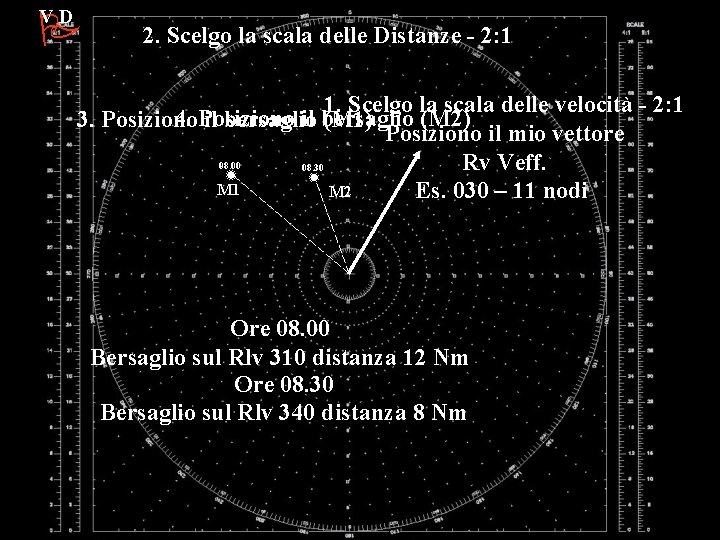

VD 2. Scelgo la scala delle Distanze - 2: 1 1. Scelgo la scala delle velocità - 2: 1 4. Posiziono il bersaglio (M 2) 3. Posiziono il bersaglio (M 1) Posiziono il mio vettore 08. 00 Rv Veff. 08. 30 M 1 M 2 Es. 030 – 11 nodi Ore 08. 00 Bersaglio sul Rlv 310 distanza 12 Nm Ore 08. 30 Bersaglio sul Rlv 340 distanza 8 Nm

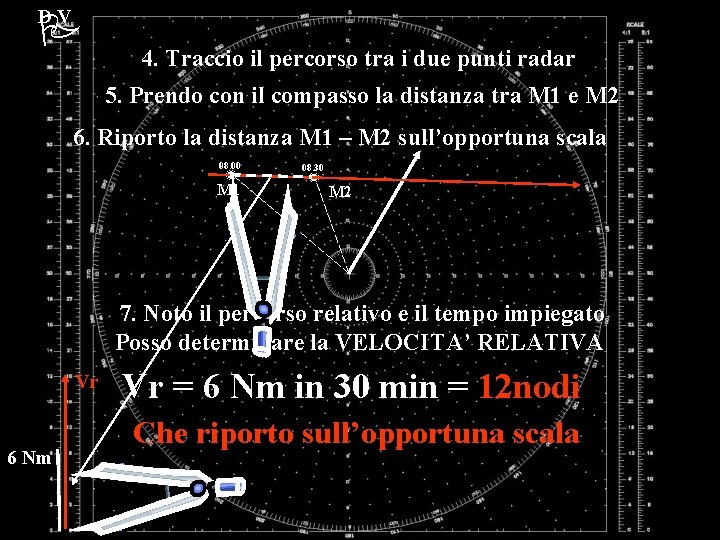

DV 4. Traccio il percorso tra i due punti radar 5. Prendo con il compasso la distanza tra M 1 e M 2 6. Riporto la distanza M 1 – M 2 sull’opportuna scala 08. 00 M 1 08. 30 M 2 7. Noto il percorso relativo e il tempo impiegato Posso determinare la VELOCITA’ RELATIVA Vr 6 Nm Vr = 6 Nm in 30 min = 12 nodi Che riporto sull’opportuna scala

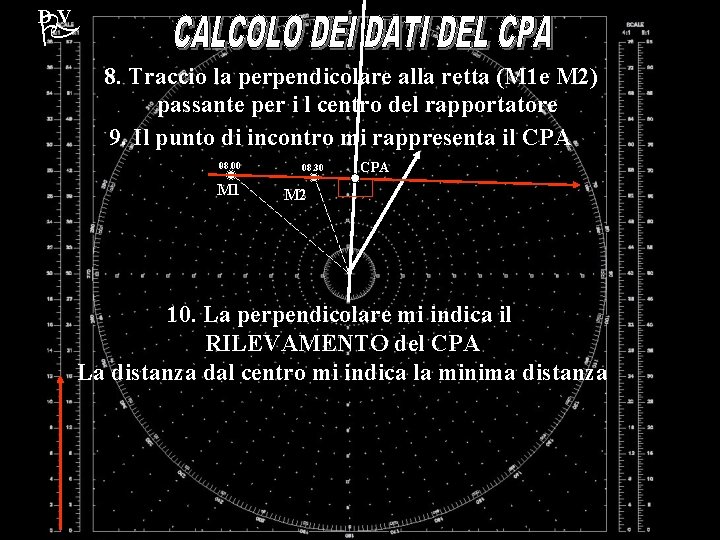

DV 8. Traccio la perpendicolare alla retta (M 1 e M 2) passante per i l centro del rapportatore 9. Il punto di incontro mi rappresenta il CPA 08. 00 M 1 08. 30 CPA M 2 10. La perpendicolare mi indica il RILEVAMENTO del CPA La distanza dal centro mi indica la minima distanza

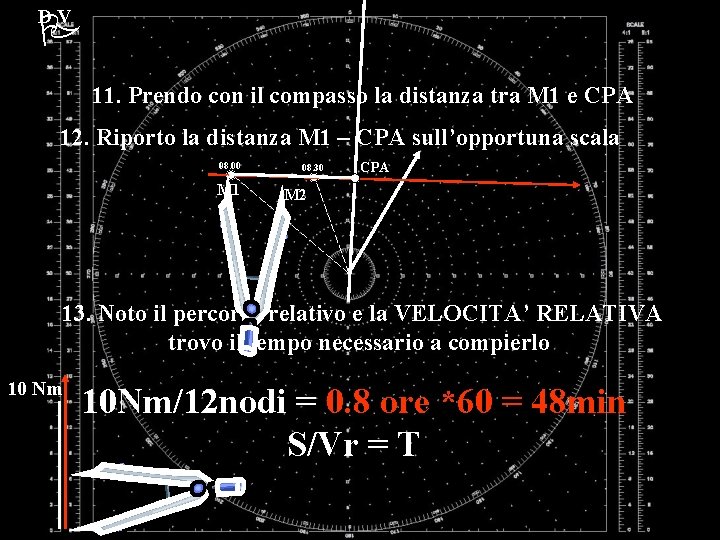

DV 11. Prendo con il compasso la distanza tra M 1 e CPA 12. Riporto la distanza M 1 – CPA sull’opportuna scala 08. 00 M 1 08. 30 CPA M 2 13. Noto il percorso relativo e la VELOCITA’ RELATIVA trovo il tempo necessario a compierlo 10 Nm 10 Nm/12 nodi = 0. 8 ore *60 = 48 min S/Vr = T

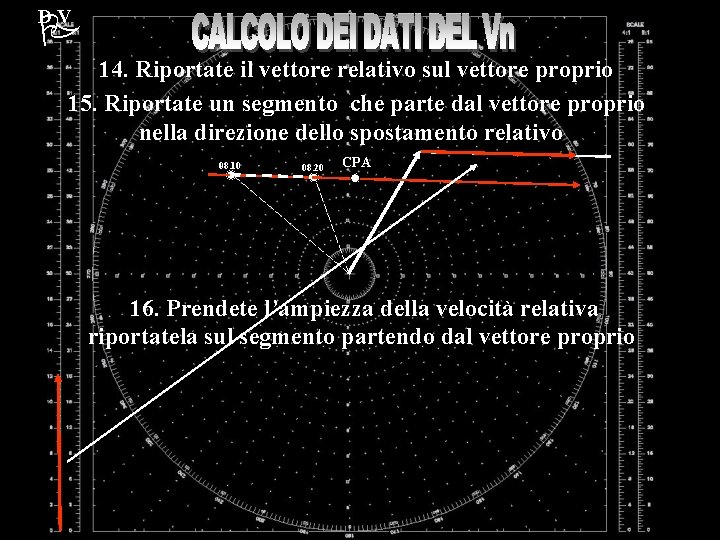

DV 14. Riportate il vettore relativo sul vettore proprio 15. Riportate un segmento che parte dal vettore proprio nella direzione dello spostamento relativo 08. 10 08. 20 CPA 16. Prendete l’ampiezza della velocità relativa riportatela sul segmento partendo dal vettore proprio

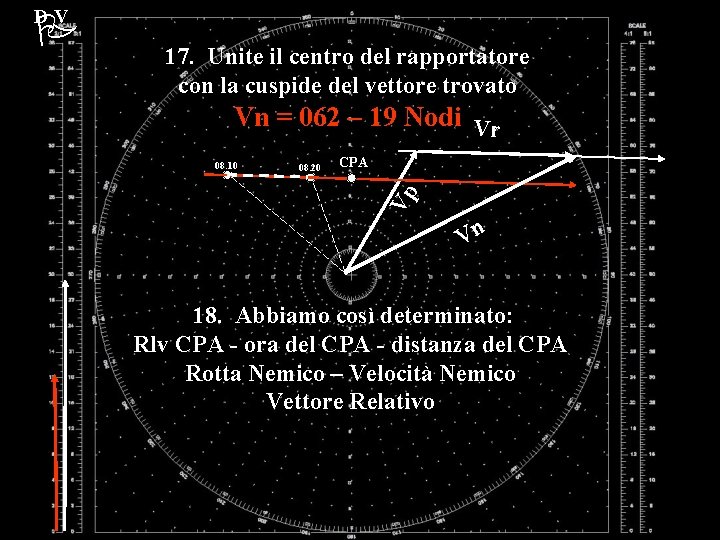

DV 17. Unite il centro del rapportatore con la cuspide del vettore trovato Vn = 062 – 19 Nodi Vr 08. 10 08. 20 CPA Vp Vn 18. Abbiamo così determinato: Rlv CPA - ora del CPA - distanza del CPA Rotta Nemico – Velocità Nemico Vettore Relativo

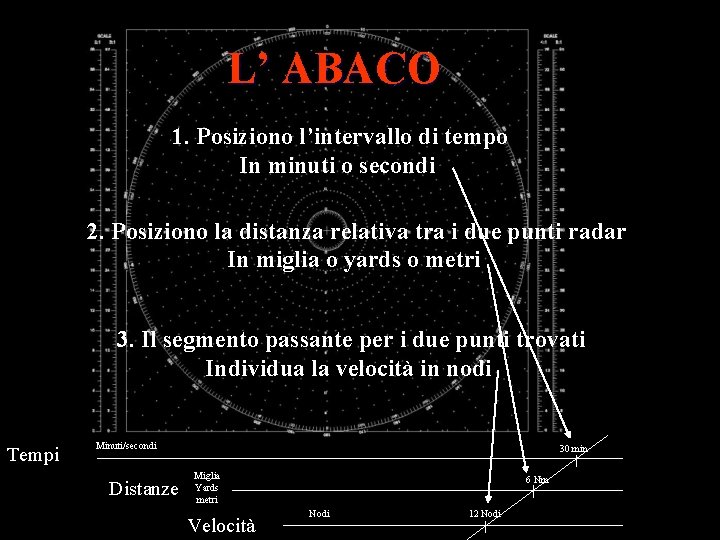

L’ ABACO 1. Posiziono l’intervallo di tempo In minuti o secondi 2. Posiziono la distanza relativa tra i due punti radar In miglia o yards o metri 3. Il segmento passante per i due punti trovati Individua la velocità in nodi Tempi Minuti/secondi Distanze 30 min Miglia Yards metri Velocità 6 Nm Nodi 12 Nodi

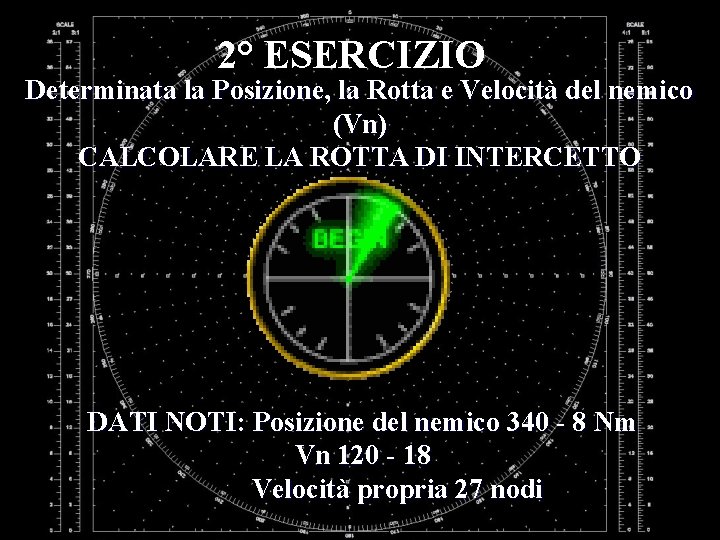

2° ESERCIZIO Determinata la Posizione, la Rotta e Velocità del nemico (Vn) CALCOLARE LA ROTTA DI INTERCETTO DATI NOTI: Posizione del nemico 340 - 8 Nm Vn 120 - 18 Velocità propria 27 nodi

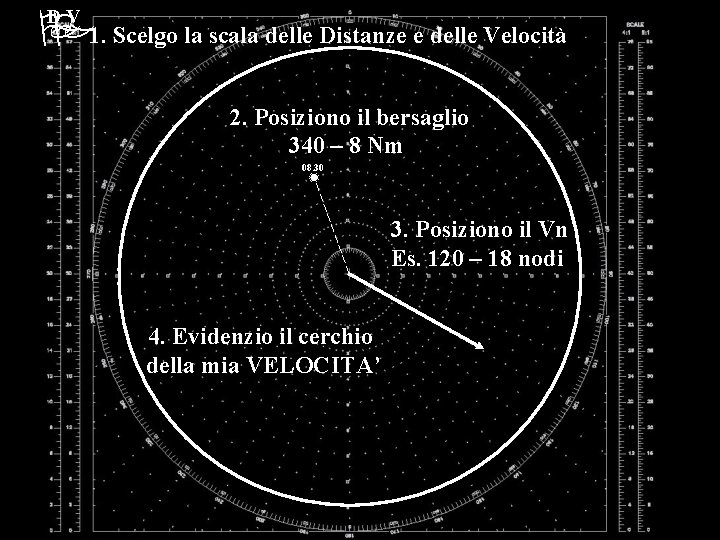

DV 1. Scelgo la scala delle Distanze e delle Velocità 2. Posiziono il bersaglio 340 – 8 Nm 08. 30 3. Posiziono il Vn Es. 120 – 18 nodi 4. Evidenzio il cerchio della mia VELOCITA’

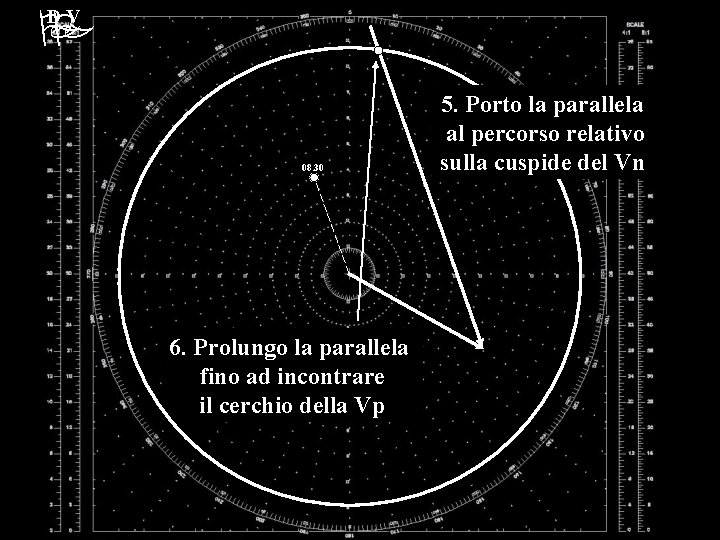

DV 08. 30 6. Prolungo la parallela fino ad incontrare il cerchio della Vp 5. Porto la parallela al percorso relativo sulla cuspide del Vn

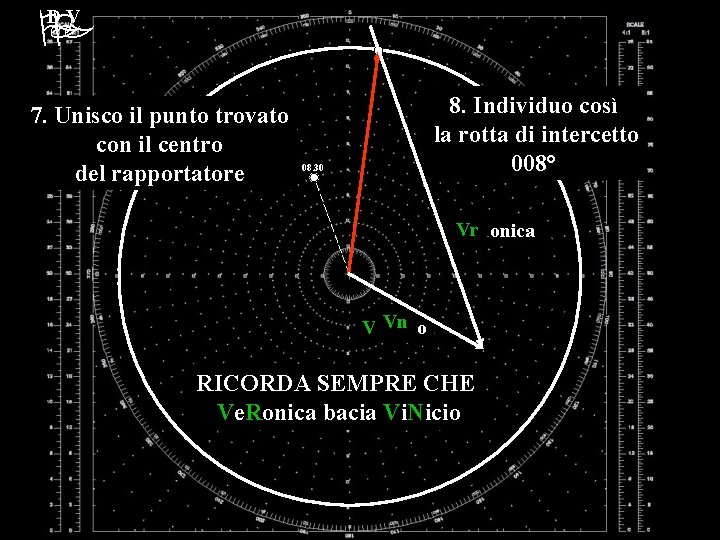

DV 7. Unisco il punto trovato con il centro del rapportatore 8. Individuo così la rotta di intercetto 008° 08. 30 Vr Ve. Ronica Vn Vi. Nicio RICORDA SEMPRE CHE Ve. Ronica bacia Vi. Nicio

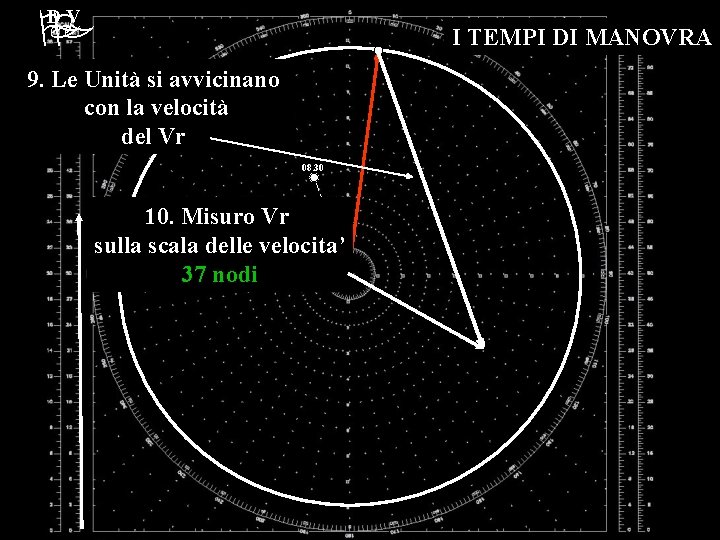

DV I TEMPI DI MANOVRA 9. Le Unità si avvicinano con la velocità del Vr 08. 30 10. Misuro Vr sulla scala delle velocita’ 37 nodi

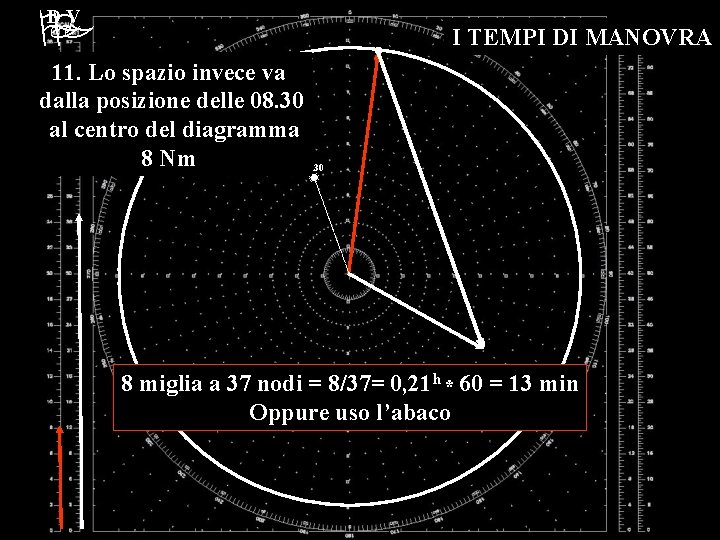

DV I TEMPI DI MANOVRA 11. Lo spazio invece va dalla posizione delle 08. 30 al centro del diagramma 8 Nm 08. 30 8 miglia a 37 nodi = 8/37= 0, 21 h * 60 = 13 min Oppure uso l’abaco

3° ESERCIZIO Determinata la Posizione e il Vn CALCOLARE LA ROTTA CHE CI PORTI SU UN CERTO b DEL BERSAGLIO DATI NOTI: Posizione del nemico 340 - 8 Nm Vn 120 - 18 Velocità propria 27 nodi

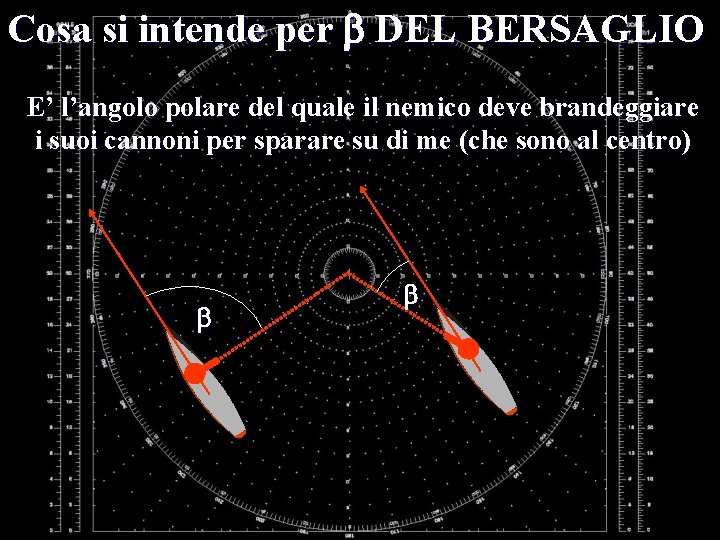

Cosa si intende per b DEL BERSAGLIO E’ l’angolo polare del quale il nemico deve brandeggiare i suoi cannoni per sparare su di me (che sono al centro) b b

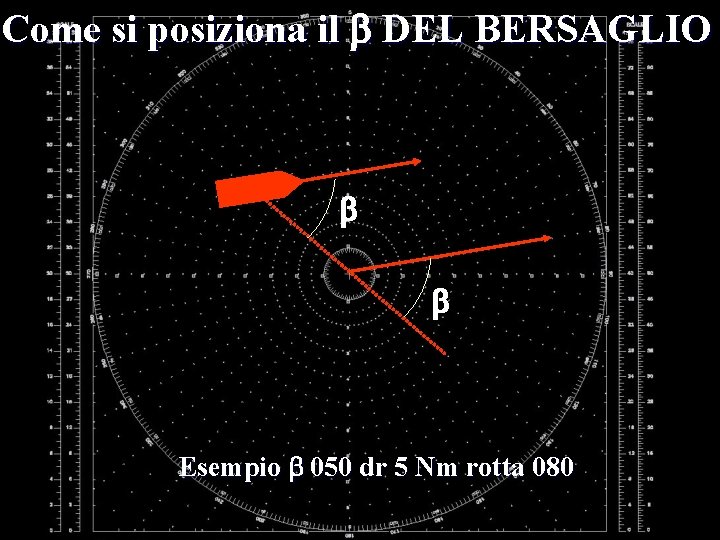

Come si posiziona il b DEL BERSAGLIO b b Esempio b 050 dr 5 Nm rotta 080

3° ESERCIZIO Determinata la Posizione e il Vn CALCOLARE LA ROTTA CHE CI PORTI SU UN CERTO b DEL BERSAGLIO DATI NOTI: Posizione del nemico 340 - 8 Nm Vn 120 - 18 Velocità propria 27 nodi

DV 1. Scelgo la scala delle Distanze e delle Velocità 2. Posiziono il bersaglio 340 – 8 Nm 08. 30 4. 4. Posiziono lalaposizionefinale poppa Su 2 b. Nm 090 a Sn – 4 Nm 3. Posiziono il Vn Es. 120 – 18 nodi 5. Evidenzio il cerchio della mia VELOCITA’

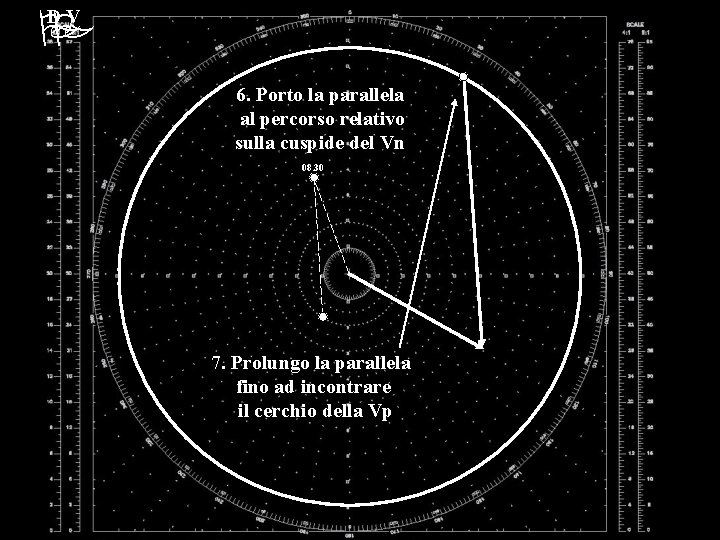

DV 6. Porto la parallela al percorso relativo sulla cuspide del Vn 08. 30 7. Prolungo la parallela fino ad incontrare il cerchio della Vp

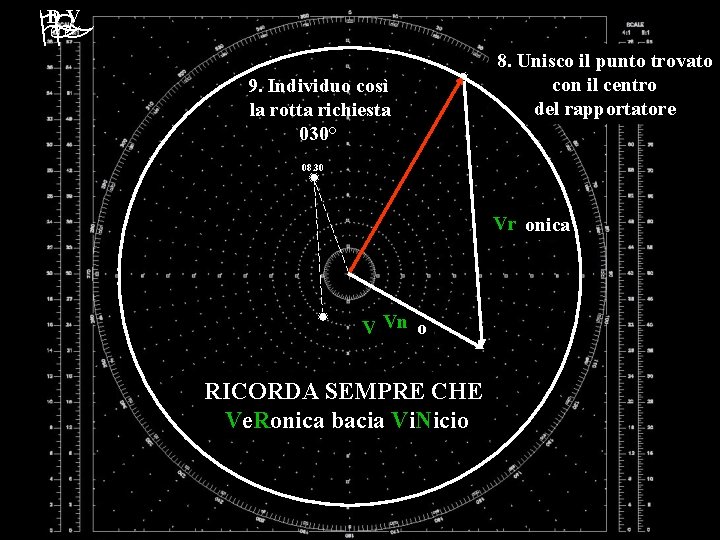

DV 9. Individuo così la rotta richiesta 030° 8. Unisco il punto trovato con il centro del rapportatore 08. 30 Vr Ve. Ronica Vn Vi. Nicio RICORDA SEMPRE CHE Ve. Ronica bacia Vi. Nicio

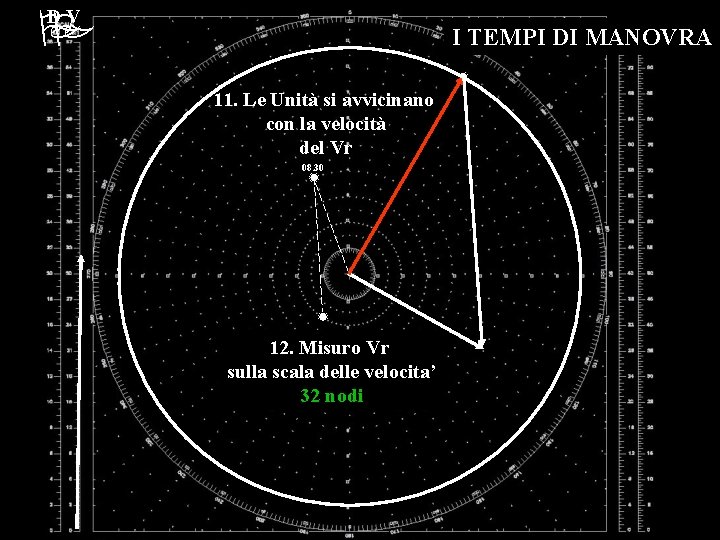

DV I TEMPI DI MANOVRA 11. Le Unità si avvicinano con la velocità del Vr 08. 30 12. Misuro Vr sulla scala delle velocita’ 32 nodi

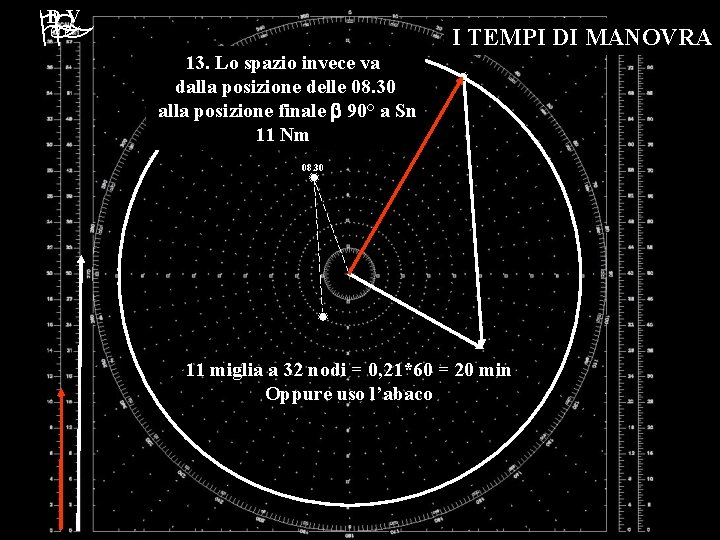

DV I TEMPI DI MANOVRA 13. Lo spazio invece va dalla posizione delle 08. 30 alla posizione finale b 90° a Sn 11 Nm 08. 30 11 miglia a 32 nodi = 0, 21*60 = 20 min Oppure uso l’abaco
