Ciências da Natureza e suas Tecnologias - Ciências Ensino Fundamental, 9º Ano Tipos de poluição causados pela utilização das fontes energéticas, destacando causas, consequências e possíveis soluções.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tópicos 1. A energia no nosso dia a dia. 2. O que é energia? 3. Fontes energéticas e poluição.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas A energia no nosso cotidiano Todos os dias utilizamos algum tipo de energia, ou mais de um, para realizar as nossas atividades corriqueiras. Imagem : Darkshark 0159/ Public Domain Imagem : LG/Creative Commons Attribution 2. 0 Generic Imagem : Giligone/GNU Free Documentation License

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Até o nosso próprio corpo, assim como as máquinas, precisa de energia para funcionar O 2 Imagens : (A) Nevit Dilmen/Creative Commons Attribution-Share Alike 3. 0 Unported / (B) Wikisearcher/GNU Free Documentation License / (C) Einar Faanes/GNU Free Documentation License / (D)Krish Dulal/Creative Commons Attribution 3. 0 Unported Ou seja, sem o nosso combustível (alimento) e o comburente (oxigênio) nosso corpo não tem ENERGIA.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Quimicamente é isso que acontece. VOCÊ LIBERA NA RESPIRAÇÃO Glicose+oxigênio→gás carbônico+água+ ENERGIA VOCÊ OBTÉM NA DIGESTÃO VOCÊ OBTÉM NA RESPIRAÇÃO VOCÊ USA PARA SUAS ATIVIDADES OU ARMAZENA

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Imagem : At 09 kg/Creative Commons Attribution-Share Alike 3. 0 Unported As plantas também utilizam e produzem energia Luz do Sol Oxigênio Dióxido de Carbono Água

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas A energia está presente em nossas vidas, mesmo que moremos isolados numa caverna. Imaginemos, então, o que fazer sem energia em uma cidade? Apagão em Recife, em fevereiro de 2011, devido a uma falha no cartão de proteção da subestação Luiz Gonzaga. Imagem : Camerafiend/Licença GNU de Documentação Livre

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas O que é energia? É a capacidade de produzir trabalho. Vídeo que conta o que é energia, a história da energia na evolução da humanidade e a questão ambiental: http: //youtu. be/0 Zwi. NOd 3 e. QM (3: 22) Imagem : Lewis Hine/Public Domain

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes energéticas e poluição As fontes de energia podem ser classificadas em: • fontes renováveis: obtidas de fontes inesgotáveis; • fontes não renováveis: obtidas de materiais que existem em quantidade limitada no nosso planeta. Energia eólica, fonte renovável - vento Imagem : Wagner Christian/Creative Commons - Atribuição Partilha nos Mesmos Termos 2. 5 Genérica Energia de combustíveis fósseis, fonte não renovável Imagem : John/GNU Free Documentation License

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas • Fontes renováveis: [1] – hidrelétrica; – eólica; – solar; – biomassa*; – geotérmica; – oceanos. * Potencialmente renovável. O vídeo a seguir mostra os vários tipos de energia: http: //youtu. be/JOrm. CTD 60 A (4: 58)

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes renováveis - hidrelétrica Obtida a partir da passagem da água por turbinas, transformando a energia do movimento da água em energia elétrica. Usina Hidrelétrica de Xingó CHESF, localizada entre Alagoas e Sergipe. Este vídeo mostra de maneira bem simples como funciona uma usina hidrelétrica: http: //youtu. be/1 QDos. HWm. Rc. M (2: 27) Imagem : Samory Pereira Santos/Creative Commons - Atribuição - Partilha nos Mesmos Termos 3. 0 Não Adaptada

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tipos de poluição decorrentes desta fonte Atmosférica Causas e consequências Possíveis soluções Decomposição de material vegetal submerso preexistente, Monitoramento; proliferação de algas e biorremediação; material carreado dos compensação da rios. [2] emissão pela absorção de CO 2 que os Emissão de gases de organismos do efeito estufa, metano, reservatório realizam. gás carbônico e óxido nitroso. [2]

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes renováveis - eólica Obtida a partir da passagem do vento por turbinas. Este vídeo mostra de maneira bem simples como funciona uma turbina de energia eólica: http: //youtu. be/2 Jg. C 4 A 7 L 2 PE (1: 47) Imagem : Leonard G. /Creative Commons Compartilha. Igual 1. 0

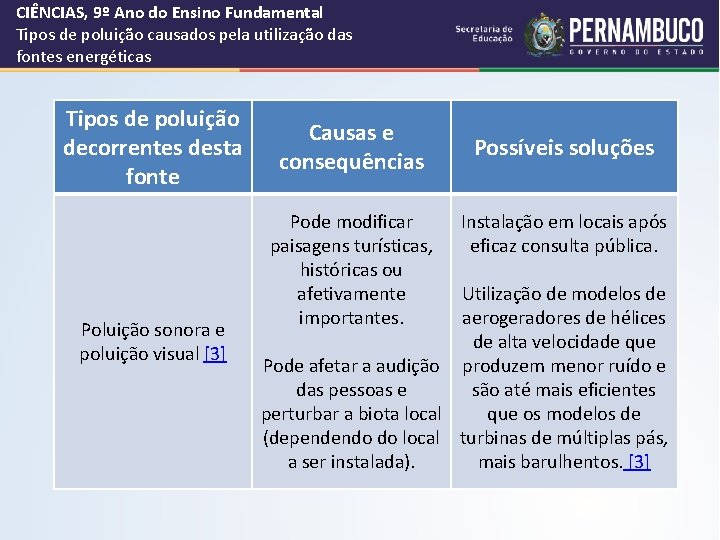

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tipos de poluição decorrentes desta fonte Poluição sonora e poluição visual [3] Causas e consequências Pode modificar paisagens turísticas, históricas ou afetivamente importantes. Possíveis soluções Instalação em locais após eficaz consulta pública. Utilização de modelos de aerogeradores de hélices de alta velocidade que Pode afetar a audição produzem menor ruído e das pessoas e são até mais eficientes perturbar a biota local que os modelos de (dependendo do local turbinas de múltiplas pás, a ser instalada). mais barulhentos. [3]

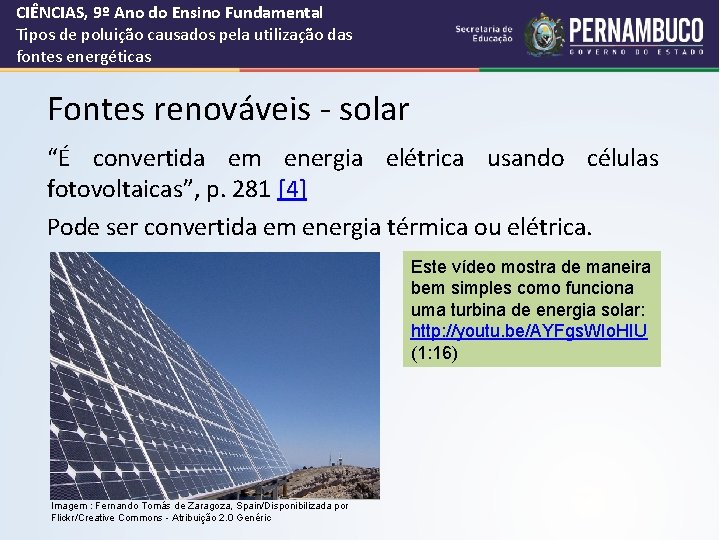

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes renováveis - solar “É convertida em energia elétrica usando células fotovoltaicas”, p. 281 [4] Pode ser convertida em energia térmica ou elétrica. Este vídeo mostra de maneira bem simples como funciona uma turbina de energia solar: http: //youtu. be/AYFgs. WIo. HIU (1: 16) Imagem : Fernando Tomás de Zaragoza, Spain/Disponibilizada por Flickr/Creative Commons - Atribuição 2. 0 Genéric

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tipos de poluição decorrentes desta fonte Causas e consequências Possíveis soluções Pode modificar paisagens turísticas, históricas ou afetivamente importantes. Instalação em locais após eficaz consulta pública. Investir em tecnologia de Poluição visual, *É bastante debatida a aperfeiçoamento da do solo e da questão da poluição do solo fabricação dos água* e da água devido aos metais equipamentos; pesados que podem estar recolhimento e reciclagem nas placas, mas muitas adequados ao final de sua fontes afirmam que esse vida útil (média de 25 anos). perigo é bastante pequeno.

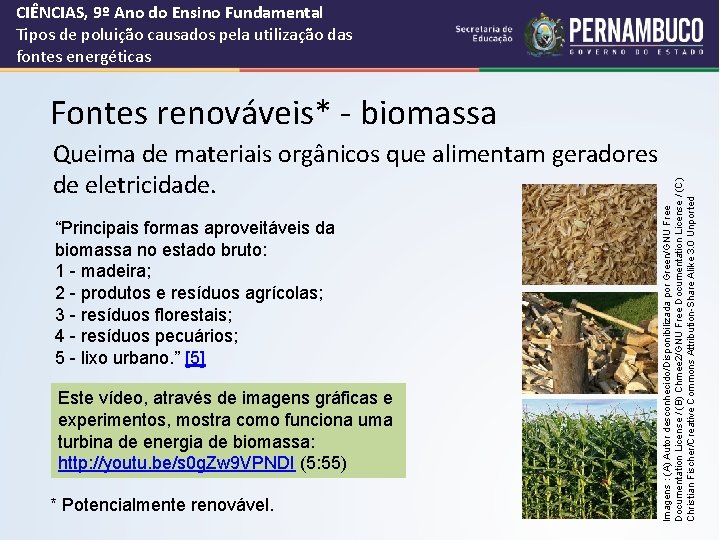

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes renováveis* - biomassa “Principais formas aproveitáveis da biomassa no estado bruto: 1 - madeira; 2 - produtos e resíduos agrícolas; 3 - resíduos florestais; 4 - resíduos pecuários; 5 - lixo urbano. ” [5] Este vídeo, através de imagens gráficas e experimentos, mostra como funciona uma turbina de energia de biomassa: http: //youtu. be/s 0 g. Zw 9 VPNDI (5: 55) * Potencialmente renovável. Imagens : (A) Autor desconhecido/Disponibilizada por Green/GNU Free Documentation License / (B) Chmee 2/GNU Free Documentation License / (C) Christian Fischer/Creative Commons Attribution-Share Alike 3. 0 Unported Queima de materiais orgânicos que alimentam geradores de eletricidade.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tipos de poluição decorrentes desta fonte Poluição nula se devidamente utilizada, pois a emissão de C 02 apresentada é compensada pelo que a planta absorveu na fotossíntese. A biomassa também precisa ser colhida de forma sustentável. Causas e consequências Possíveis soluções

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes renováveis - geotérmica Utilização de água quente e/ou vapor, que viajam dos poços até a superfície, podendo ser usadas para gerar a eletricidade em centrais geotérmicas ou para a energia de usos não elétricos. [6] Este vídeo mostra todo o potencial da energia geotérmica: http: //youtu. be/GZig 7 i 6 CLms (2: 39) Imagem : Gretar Ívarsson/Disponibilizada por Fir 0002/Domínio público

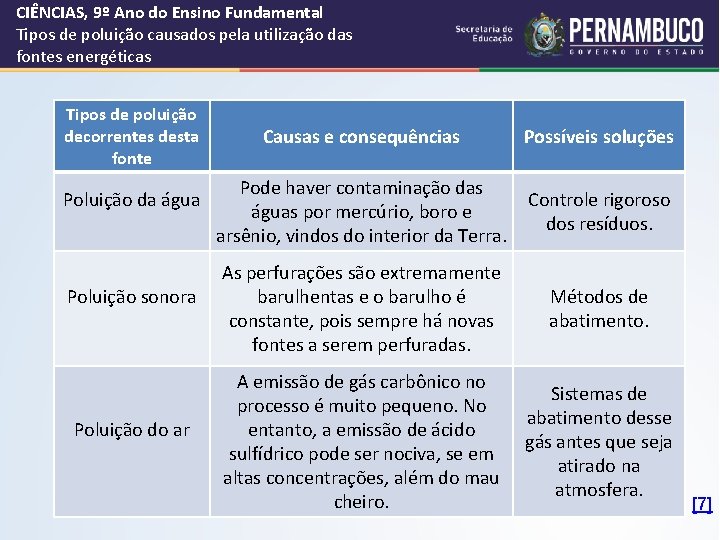

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tipos de poluição decorrentes desta fonte Poluição da água Poluição sonora Poluição do ar Causas e consequências Possíveis soluções Pode haver contaminação das águas por mercúrio, boro e arsênio, vindos do interior da Terra. Controle rigoroso dos resíduos. As perfurações são extremamente barulhentas e o barulho é constante, pois sempre há novas fontes a serem perfuradas. Métodos de abatimento. A emissão de gás carbônico no processo é muito pequeno. No entanto, a emissão de ácido sulfídrico pode ser nociva, se em altas concentrações, além do mau cheiro. Sistemas de abatimento desse gás antes que seja atirado na atmosfera. [7]

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes renováveis - oceanos Utilização da energia proveniente dos oceanos através da transformação da energia cinética do movimento da água em eletricidade ou pelo calor solar absorvido pelas água. [6] Este vídeo mostra um protótipo deste tipo de geração no Rio de Janeiro http: //youtu. be/G 4 ohun. ODb. Y (3: 46) Imagem : Autor desconhecido/Disponibilizada por Clipper/GNU Free Documentation License

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tipos de poluição decorrentes desta fonte Causas e consequências Possíveis soluções Poluição da água Liberação de CO 2. Controle rigoroso dos resíduos. Poluição visual Instalação em locais após Pode modificar paisagens eficaz consulta pública e turísticas, históricas ou visando a causar o menor afetivamente importantes. impacto possível.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas • Fontes não renováveis: [1] – Combustíveis fósseis: • petróleo; • gás natural; • carvão mineral; – energia nuclear: • normalmente Urânio e Plutônio.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes não renováveis - petróleo Este vídeo mostra os múltiplos usos do petróleo, sua composição química e formação http: //youtu. be/RYEo. CGcnuqo (3: 42) Imagem : Chad Teer/Disponibilizada por Flickr. Lickr/Creative Commons - Atribuição 2. 0 Genérica • Formado há mais de 300 milhões de anos; • tem sido usado há mais de 500 -600 anos; • a sua queima produz energia. [6]

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tipos de poluição decorrentes desta fonte Causas e consequências Possíveis soluções Poluição da água Derramamento de óleo causando morte da vida marinha, risco de incêndios, destruição de praias e manguezais, dentre outros. Controle rigoroso dos resíduos e dos riscos de vazamento. Avanço nos estudos de biotecnologia para biorremediação. Poluição atmosférica Fiscalização e controle da Combustão dos motores fumaça gerada pelos veículos e dos automóveis e nas fábricas. indústrias, causando Uso de filtros. problemas respiratórios, Uso de transporte não chuva ácida, agravamento poluente, carona solidária, do aquecimento global. maior uso dos transportes coletivos.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes não renováveis – gás natural Imagem : Igelball/GNU Free Documentation License “O gás chega encanado ao consumidor e é queimado no local. ” [4] O gás natural é mais leve que o ar. O gás natural é feito principalmente de um gás chamado metano. [6] Lembrete! Aqui no Nordeste, a maioria das casas utiliza o GLP nos fogões. O GLP é o gás fornecido em botijões ou cilindros e é queimado no local. [4] Este vídeo mostra os múltiplos usos do gás natural, bem como a sua extração: http: //youtu. be/FKh 5 t. HTyy. I 4 (2: 30)

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tipos de poluição decorrentes desta fonte Poluição visual Causas e consequências Possíveis soluções Devido às tubulações, quando expostas. Obras de engenharia que minimizem esse problema. Tubulações enterradas.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes não renováveis – carvão mineral Imagem : Furins/United States Public Domain “A queima do carvão aquece a água que move as turbinas para gerar eletricidade. ”[4] O carvão é uma substância rochosa, de cor preta. É feito de carbono, hidrogênio, oxigênio, azoto e várias quantidades de enxofre. [6] Este vídeo mostra problemas ambientais decorrentes da extração do carvão mineral: http: //youtu. be/WFHL 7 z 0 mf_A (5: 12) Este vídeo mostra como a energia do carvão é obtida, seus usos e consequências nos EUA: http: //youtu. be/Hq 4 o. Y 6 m. Cec (4: 06)

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tipos de poluição decorrentes desta fonte Poluição atmosférica Poluição de água e do solo Causas e consequências Liberação de gases de efeito estufa. Aquecimento do microclima. Lançamento no ar de partículas sólidas. Presença de pirita, que é extraída junto com o mesmo e, quando em contado com água e oxigênio, transforma--se em ácido sulfúrico. [9] Possíveis soluções Lavagem do carvão com um líquido que separa as impurezas. [8] Técnicas de remoção de dióxido de enxofre (evitando a chuva ácida). [8] Uso de filtros. Investimento em técnicas de tratamento correto das águas utilizadas na extração. Isolamento do material tóxico. [9]

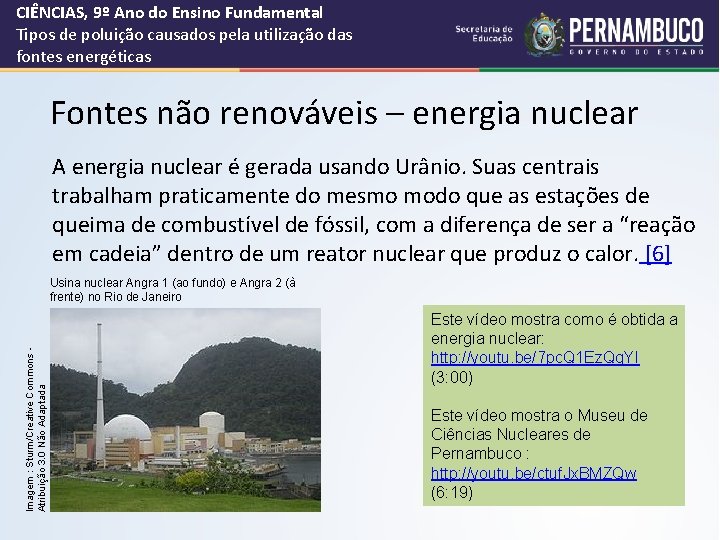

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Fontes não renováveis – energia nuclear A energia nuclear é gerada usando Urânio. Suas centrais trabalham praticamente do mesmo modo que as estações de queima de combustível de fóssil, com a diferença de ser a “reação em cadeia” dentro de um reator nuclear que produz o calor. [6] Imagem : Sturm/Creative Commons Atribuição 3. 0 Não Adaptada Usina nuclear Angra 1 (ao fundo) e Angra 2 (à frente) no Rio de Janeiro Este vídeo mostra como é obtida a energia nuclear: http: //youtu. be/7 pc. Q 1 Ez. Qg. YI (3: 00) Este vídeo mostra o Museu de Ciências Nucleares de Pernambuco : http: //youtu. be/ctuf. Jx. BMZQw (6: 19)

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Tipos de poluição decorrentes desta fonte Poluição* atmosférica, de água e do solo Causas e consequências Possíveis soluções Em caso de vazamento, Pode ocorrer em caso de as áreas devem ser vazamento. isoladas e tomadas No processo normal, são medidas de segurança gerados resíduos que levam contra a radioatividade. milhares de anos para desaparecer. Realizar o descarte correto dos rejeitos. *Somente em caso de vazamentos, sendo considerada por muitos autores como energia limpa, apesar dos rejeitos altamente perigosos.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Dicas de excursão! Museu de Ciências Nucleares Endereço: Departamento de Energia Nuclear – UFPE, na Avenida Prof. Luiz Freire, 1000, Recife, Pernambuco. Telefone: (81)2126 -8708/ Ramal 25 E-mail: museudecienciasnucleares@gmail. com Site: http: //museunuclear. com/ Espaço Ciência Endereço: Complexo de Salgadinho, Parque Memorial Arcoverde, Olinda/PE Telefone: (81) 3241 -3226/ 3301 -6140/ 3183 -5528 E-mail: comunicacaoec@gmail. com Site: http: //www. espacociencia. pe. gov. br/ Horário de funcionamento: seg. – sex. 8 h-12 h/ 13 h-17 h/ sáb. – dom. 13 h 30 17 h

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Aprofundando mais. . . Que tal debatermos as fontes energéticas, seus usos e consequências? 1. 2. 3. 4. Dividam a sala em grupos que representem políticos, empresários, população residente e estudantes. Escolham outro grupo de alunos para montar um júri e um juiz. Agora um aluno deverá ser um empresário, quer montar um parque energético com vários tipos de fontes de energia. Ele deverá ter um advogado. Outro aluno será o ambientalista, que luta pela preservação da área onde o parque energético será construído. Ele também deverá ter um advogado.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Aprofundando mais. . . 5. 6. 7. 8. 9. Os integrantes dos grupos de políticos, empresários, população residente e estudantes devem tomar partido de uma das partes, cada um pode ter sua posição pessoal, não sendo necessário todos do grupo apoiarem o mesmo lado. Integrantes destes grupos devem ser convidados a exporem seus pontos de vista no julgamento. Pronto! Agora os apoiadores, advogados e clientes podem se reunir para levantar suas defesas. Feito isso, o julgamento pode começar. No final, o júri decide quem levou a melhor e o juiz lê a sentença.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Dica: tentem levantar questões como: • empregos gerados; • impacto ambiental; • economia; • condições de moradia; • educação e saúde. Bom debate!

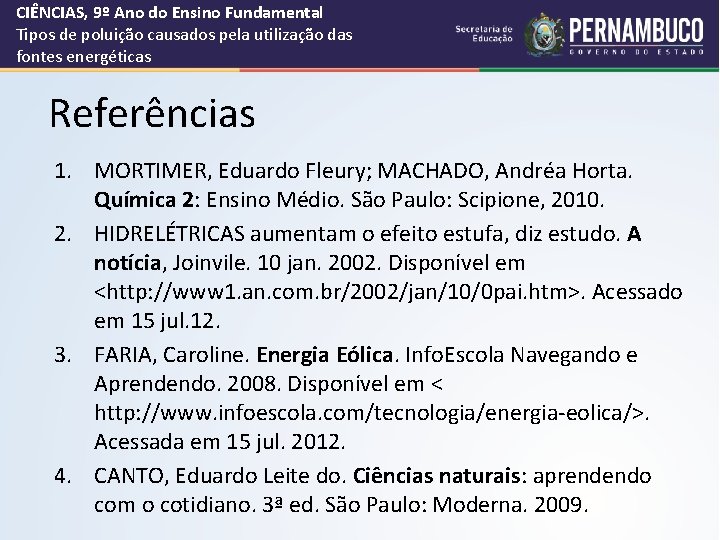

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas Referências 1. MORTIMER, Eduardo Fleury; MACHADO, Andréa Horta. Química 2: Ensino Médio. São Paulo: Scipione, 2010. 2. HIDRELÉTRICAS aumentam o efeito estufa, diz estudo. A notícia, Joinvile. 10 jan. 2002. Disponível em <http: //www 1. an. com. br/2002/jan/10/0 pai. htm>. Acessado em 15 jul. 12. 3. FARIA, Caroline. Energia Eólica. Info. Escola Navegando e Aprendendo. 2008. Disponível em < http: //www. infoescola. com/tecnologia/energia-eolica/>. Acessada em 15 jul. 2012. 4. CANTO, Eduardo Leite do. Ciências naturais: aprendendo com o cotidiano. 3ª ed. São Paulo: Moderna. 2009.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas 5. ENERGIA de biomassa. Poluição. Folha para todos, ago. 2007 . Disponível em < http: //ashera 0008. multiply. com/journal/item/28/Energia-da -Biomassa>. Acessado em 15 jul. 2012 6. ENERGIA geotérmica. Portal de Energias Alternativas, 2009. Disponível em < http: //www. energiasealternativas. com/energiageotermica. html>. Acessado em 15 jul. 2012. 7. Faculdade de Engenharia e Arquitetura da FUMEC. Energia Geotérmica: impactos ambientais, Belo Horizonte, 2009. Disponível em < http: //www. webartigos. com/artigos/energia-geotermicaimpactos-ambientais/64893/>. Acessado em 16 jul. 2012.

CIÊNCIAS, 9º Ano do Ensino Fundamental Tipos de poluição causados pela utilização das fontes energéticas 8. CARVÃO mineral. Veja. com. Dez 2008. Disponível em < http: //veja. abril. com. br/idade/exclusivo/perguntas_respost as/carvao-mineral/poluicao-energia-combustiveis-fosseiseletricidade. shtml>. Acessada em 16 jul. 2012. 9. MOMENTO AMBIENTAL. Carvão mineral. Disponível em < http: //youtu. be/WFHL 7 z 0 mf_A>. Acessada em 16 jul. 2012.
