CIÊNCIA DA COMPUTAÇÃO ARQUITETURA DE COMPUTADORES

2

ARQUITETURA DE COMPUTADORES • DISCO MAGNÉTICO – ORGANIZAÇÃO E FORMATAÇÃO DOS DADOS – CARACTERÍSTICAS FÍSICAS – PAR METROS DE DESEMPENHO 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 3

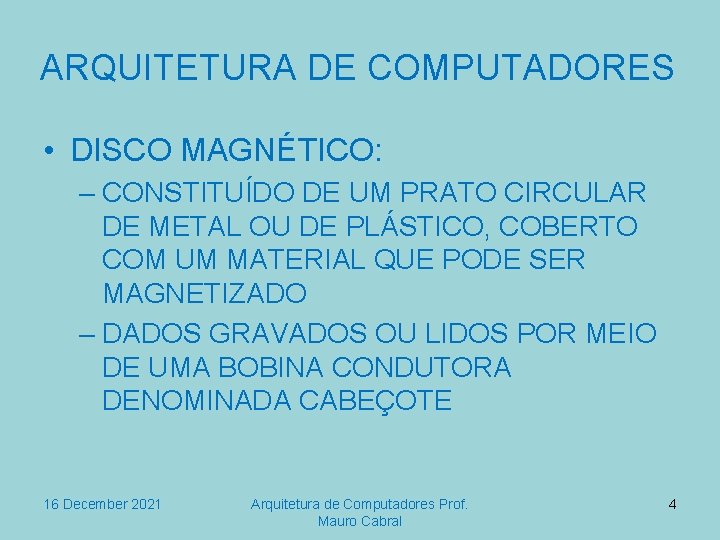

ARQUITETURA DE COMPUTADORES • DISCO MAGNÉTICO: – CONSTITUÍDO DE UM PRATO CIRCULAR DE METAL OU DE PLÁSTICO, COBERTO COM UM MATERIAL QUE PODE SER MAGNETIZADO – DADOS GRAVADOS OU LIDOS POR MEIO DE UMA BOBINA CONDUTORA DENOMINADA CABEÇOTE 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 4

ARQUITETURA DE COMPUTADORES • DISCO MAGNÉTICO: – ANÉIS CONCÊNTRICOS DENOMINADOS TRILHAS – CADA TRILHA TEM A MESMA LARGURA DO CABEÇOTE – TRILHAS ADJACENTES SÃO SEPARADAS POR GAPS – DIMINUI A OCORRÊNCIA DE ERROS DEVIDO A FALTA DE ALINHAMENTO DO CABEÇOTE 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 5

ARQUITETURA DE COMPUTADORES • DISCO MAGNÉTICO: – UM MESMO NÚMERO DE BITS É ARMAZENADO EM CADA TRILHA – LOGO A DENSIDADE AUMENTA DA TRILHA MAIS EXTERNA PARA A MAIS INTERNA – BLOCOS DE DADOS SÃO TRANSFERIDOS – TAMANHO MENOR QUE A CAPACIDADE DE UMA TRILHA 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 6

ARQUITETURA DE COMPUTADORES • DISCO MAGNÉTICO: – BLOCOS ARMAZENADOS EM REGIÕES CHAMADAS SETORES – INÍCIO DA TRILHA E INÍCIO E FIM DO SETOR SÃO IDENTIFICADOS POR DADOS DE CONTROLE 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 7

ARQUITETURA DE COMPUTADORES • CABEÇOTE – FIXO: UM CABEÇOTE DE LEITURA E ESCRITA PARA CADA TRILHA – MÓVEL: UM CABEÇOTE DE LEITURA E ESCRITA • DISCO REMOVÍVEL • DISCO NÃO REMOVÍVEL 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 8

ARQUITETURA DE COMPUTADORES • COBERTURA MAGNETIZÁVEL NOS DOIS LADOS DO PRATO – DUPLO LADO 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 9

10

11

ARQUITETURA DE COMPUTADORES • OS DETALHES DE UMA OPERAÇÃO DE E/S EM UM DISCO DEPENDEM DO SISTEMA DE COMPUTAÇÃO, DO SISTEMA OPERACIONAL E DO HARDWARE USADO NO CANAL DE E/S E NO CONTROLADOR DE DISCO. 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 12

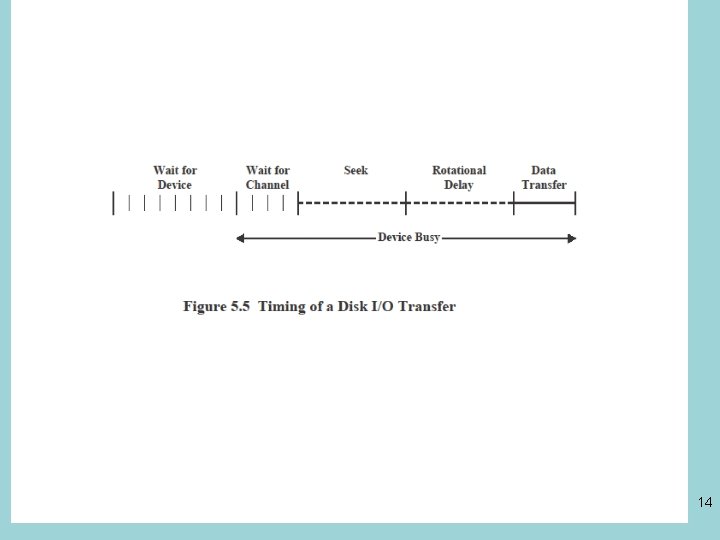

ARQUITETURA DE COMPUTADORES • SEEK TIME: TEMPO DE BUSCA DA TRILHA • ATRASO ROTACIONAL: INÍCIO DO SETOR ESTEJA SOB O CABEÇOTE • SOMA DOS DOIS: TEMPO DE ACESSO • TRANSFERÊNCIA DOS DADOS • ORDEM DE GRANDEZA DE TEMPO: ms 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 13

14

ARQUITETURA DE COMPUTADORES • RAID: GANHOS ADICIONAIS DE DESEMPENHO PODEM SER OBTIDOS UTILIZANDO VÁRIOS COMPONENTES EM PARALELO • REQUISIÇÕES DE E/S PODEM SER PROCESSADAS EM PARALELO, DESDE QUE OS DADOS REQUERIDOS RESIDAM EM DISCOS DIFERENTES 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 15

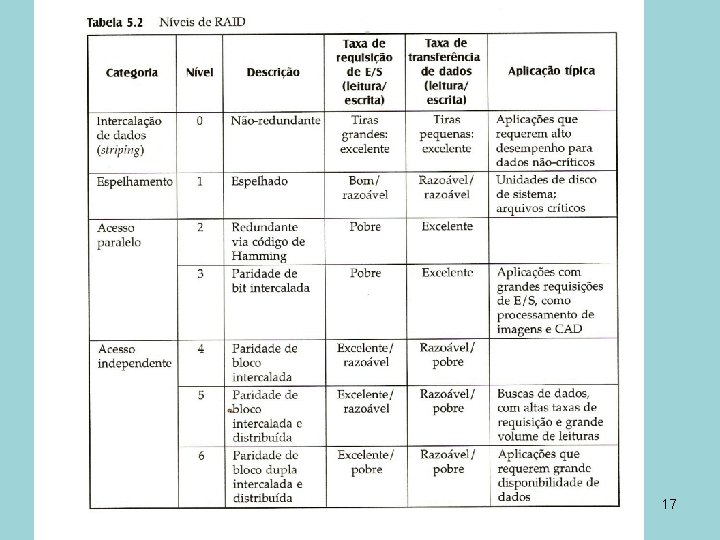

ARQUITETURA DE COMPUTADORES • AGRUPAMENTO REDUNDANTE DE DISCOS INDEPENDENTES • REDUNDANT ARRAY OF INDEPENDENT DISK • PARA O SO É UMA ÚNICA UNIDADE DE DISCO LÓGICO • NIVEIS DE 0 A 6 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 16

17

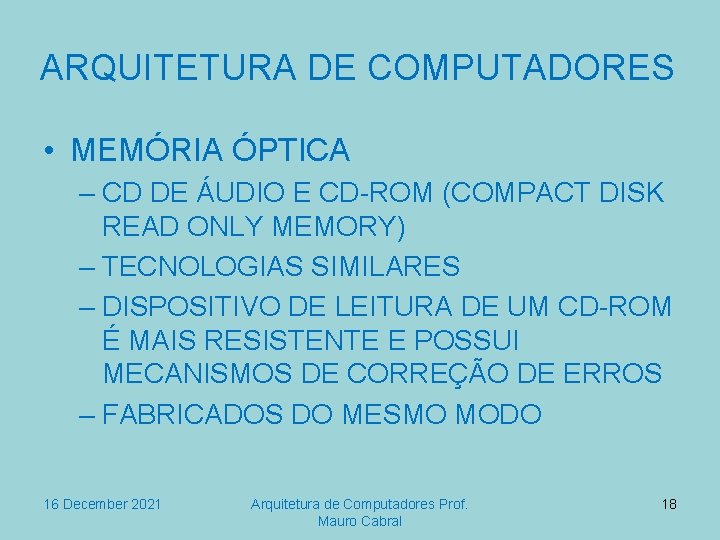

ARQUITETURA DE COMPUTADORES • MEMÓRIA ÓPTICA – CD DE ÁUDIO E CD-ROM (COMPACT DISK READ ONLY MEMORY) – TECNOLOGIAS SIMILARES – DISPOSITIVO DE LEITURA DE UM CD-ROM É MAIS RESISTENTE E POSSUI MECANISMOS DE CORREÇÃO DE ERROS – FABRICADOS DO MESMO MODO 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 18

ARQUITETURA DE COMPUTADORES – RESINA DE POLICARBONATO – REVISTIDO COM UMA SUPERFÍCIE DE ALTO ÍNDICE DE REFLEXÃO – NORMALMENTE DE ALUMÍNIO – IMPRESSÃO DE SULCOS MICROSCÓPICOS – SUPERFÍCIE SULCADA PROTEGIDA POR UMA COBERTURA DE LACA OU VERNIZ CLARA 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 19

ARQUITETURA DE COMPUTADORES • O FEIXE DE LASER DE LEITURA AO ENCONTRAR UM SULCO A INTENSIDADE DA LUZ REFLETIDA MUDA • MUDANÇA DETECTADA POR FOTOSENSOR E CONVERTIDA EM SINAL DIGITAL 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 20

ARQUITETURA DE COMPUTADORES 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 21

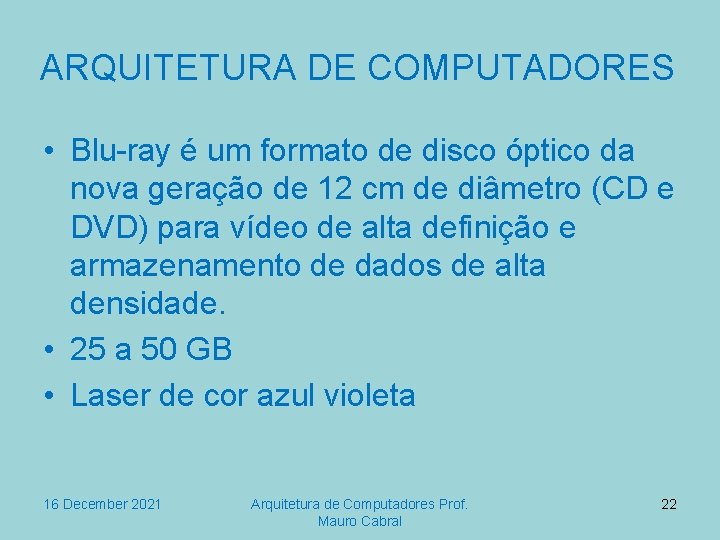

ARQUITETURA DE COMPUTADORES • Blu-ray é um formato de disco óptico da nova geração de 12 cm de diâmetro (CD e DVD) para vídeo de alta definição e armazenamento de dados de alta densidade. • 25 a 50 GB • Laser de cor azul violeta 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 22

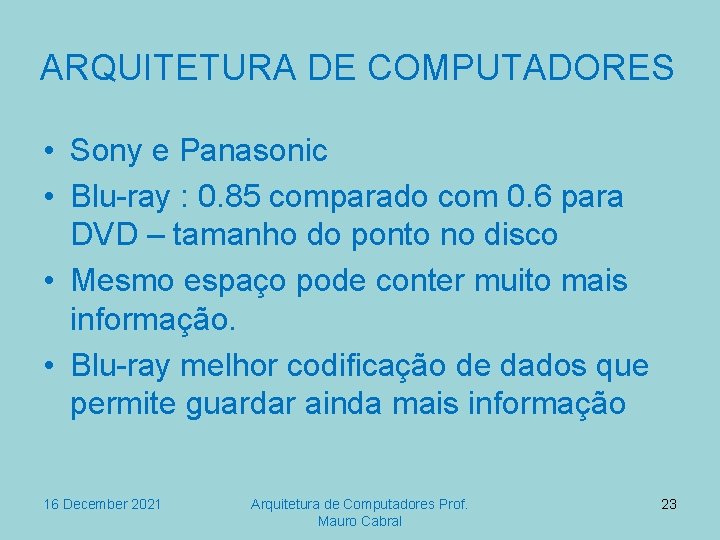

ARQUITETURA DE COMPUTADORES • Sony e Panasonic • Blu-ray : 0. 85 comparado com 0. 6 para DVD – tamanho do ponto no disco • Mesmo espaço pode conter muito mais informação. • Blu-ray melhor codificação de dados que permite guardar ainda mais informação 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 23

ARQUITETURA DE COMPUTADORES 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 24

ARQUITETURA DE COMPUTADORES • http: //www. clubedohardware. com. br/artigo s/1056/1 • http: //www. blu-raydisc. com/en. html • http: //pt. wikipedia. org/wiki/Blu-ray 16 December 2021 Arquitetura de Computadores Prof. Mauro Cabral 25
