CIMCO Edit z dodatkiem CNC-Calc koszty i korzyści Wdrożenie środowiska do tworzenia, edycji i

CIMCO Edit z dodatkiem CNC-Calc koszty i korzyści Wdrożenie środowiska do tworzenia, edycji i symulacji programów NC Korzyści: -Tworzenie ścieżki narzędzia obróbek tokarskich (2 D) i frezarskich (do 2, 5 D) w kodzie ISO i Heidenhain na podstawie istniejącej dokumentacji w formacie DXF -Wsparcie dla typowych powtarzalnych czynności, np. cykle, makra, biblioteka parametrów obróbki -Graficzny symulator kodu maszynowego -Symulacja bryłowa z ubytkiem materiału dla frezowania do 3 osi i toczenia -Statystyki ścieżki narzędzia: czas całkowity obróbki, czas pracy poszczególnych narzędzi, min/max XYZ, całkowita długość ścieżki, itp. -Interaktywna modyfikacja kodu NC przy połączeniu okna kodu NC i okna graficznego symulacji -Konfigurowalne biblioteki narzędzi dla symulacji bryłowej toczenia i frezowania -Widok wielokanałowy (dla maszyn wielowrzecionowych)

CIMCO Edit Professional - edycja i symulacja kodu NC Okno symulacji Okno edycyjne kodu

CIMCO Edit Professional - edycja i symulacja kodu NC Okno symulacji Okno edycyjne kodu NC Czas obróbki, statystyki ścieżki narzędzia

CIMCO Edit Professional - narzędzia do tworzenia programów NC Pomoce edycyjne Makra dla typowych,

CIMCO Edit Professional - narzędzia do tworzenia programów NC Pomoce edycyjne Makra dla typowych, powtarzalnych czynności

CIMCO CNC-Calc kalkulacja ścieżki narzędzia Dostępne narzędzia do rysowania Rysunki z możliwością importu DXF

CIMCO CNC-Calc kalkulacja ścieżki narzędzia Dostępne narzędzia do rysowania Rysunki z możliwością importu DXF Typowe operacje tokarskie i frezarskie Biblioteka technologii dla operacji

Możliwości rozbudowy środowiska Moduł oprogramowania CIMCO Korzyści CIMCO DNC-Max – centralny system transmisji danych

Możliwości rozbudowy środowiska Moduł oprogramowania CIMCO Korzyści CIMCO DNC-Max – centralny system transmisji danych NC - CIMCO MDC-Max – gromadzenie i raportowanie danych produkcyjnych - Bieżące oraz historyczne dane na temat wykorzystania, dostępności, OEE dla parku maszynowego - Bieżący podgląd trybu i bilansu pracy na maszynie - Obsługa powiadamiania służb serwisowych w przypadku wystąpienia niespodziewanych zdarzeń na maszynie - Badanie przyczyn przestojów produkcyjnych i nieprodukcyjnych - Charakterystyki liczbowe i graficzne dostępne dla każdej osoby decyzyjnej w zakładzie CIMCO NC-Base/MDM – zarządzanie danymi produkcyjnymi wraz z dokumentacją powiązaną - Centralne repozytorium danych NC i dokumentacji powiązanej - Bezpieczeństwo danych oraz dostęp według nadanych uprawnień - Zaawansowane metody wyszukiwania dowolnych technologii wykonywanych w przeszłości - Status pliku NC (wdrożony, zablokowany, w edycji, oczekujący na akceptację zmian, itp. ) - Dołączanie plików i dokumentów zewnętrznych (dokumenty tekstowe, arkusze kalkulacyjne, rysunki CAD, dokumenty PDF, pliki graficzne i multimedialne) - Pełna integracja z interfejsem Cimco EDIT oraz systemem transmisji danych Cimco DNC Integracja różnych układów sterowania w jednolitą sieć transmisji danych NC Centralne przechowywanie wszystkich programów NC Prosta obsługa, dwukierunkowa transmisja danych dla wielu maszyn jednocześnie Wsparcie dla wielu standardów wymiany danych i protokołów transmisyjnych (RS 232, Ethernet FTP/NFS, Mazatrol, Heidenhain, Fagor, Windows Networking, itp. )

CIMCO DNC transmisja programów NC Zalety: • serwer CIMCO DNC obsługuje zapytania z dowolnej

CIMCO DNC transmisja programów NC Zalety: • serwer CIMCO DNC obsługuje zapytania z dowolnej ilości maszyn w danej chwili • możliwość dowolnego położenia serwera DNC (np. w serwerowni) • wykorzystanie skanera kodów kreskowych zarówno dla zdalnych zapytań oraz systemu gromadzenia danych MDC Przykładowe połączenia RS 232: • Heidenhain 430, Fanuc, Fagor, Sinumerik, Brother itp. Przykładowe połączenia Ethernet: • Heidenhain i 530, Okuma, Fanuc, Mazatrol Matrix, itp.

CIMCO MDC Gromadzenie i raportowanie danych produkcyjnych • Wspólna architektura DNC/MDC • Dane gromadzone

CIMCO MDC Gromadzenie i raportowanie danych produkcyjnych • Wspólna architektura DNC/MDC • Dane gromadzone automatycznie na podstawie sygnałów elektrycznych automatyki maszyny • Dane gromadzone bezpośrednio ze sterownika • FOCAS 2 HAAS M-NET Gromadzone dane (w zależności od możliwości technicznych maszyny) : • • • Status pracy (praca automatyczna, przestój, awaria) Start/stop cyklu, ilość wykonanych sztuk Bilans pracy maszyny Posuwy szybkie/robocze, obroty wrzeciona Zużycie energii elektrycznej

CIMCO MDC Gromadzenie i raportowanie danych produkcyjnych Przykładowy ekran rejestrowania poszczególnych statusów dla poszczególny

CIMCO MDC Gromadzenie i raportowanie danych produkcyjnych Przykładowy ekran rejestrowania poszczególnych statusów dla poszczególny maszyn

CIMCO NC-Base Zarządzanie programami NC Wyszukiwanie po atrybutach programu NC Informacje dodatkowe Dodawanie dokumentacji

CIMCO NC-Base Zarządzanie programami NC Wyszukiwanie po atrybutach programu NC Informacje dodatkowe Dodawanie dokumentacji

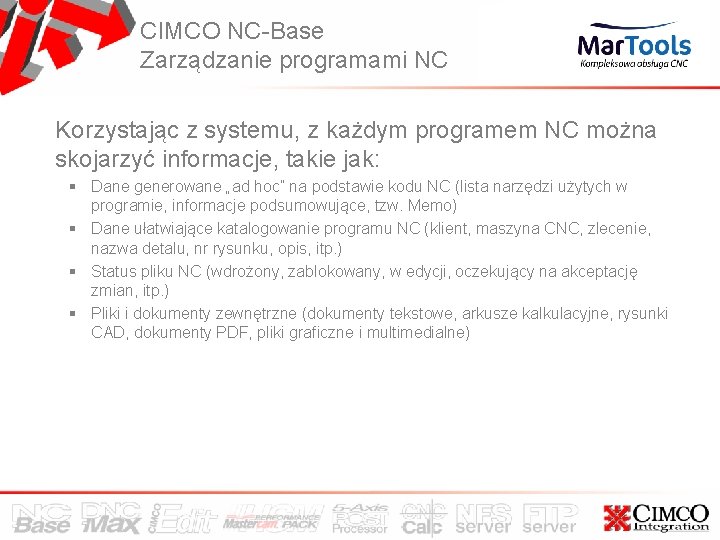

CIMCO NC-Base Zarządzanie programami NC Korzystając z systemu, z każdym programem NC można skojarzyć

CIMCO NC-Base Zarządzanie programami NC Korzystając z systemu, z każdym programem NC można skojarzyć informacje, takie jak: Dane generowane „ad hoc” na podstawie kodu NC (lista narzędzi użytych w programie, informacje podsumowujące, tzw. Memo) Dane ułatwiające katalogowanie programu NC (klient, maszyna CNC, zlecenie, nazwa detalu, nr rysunku, opis, itp. ) Status pliku NC (wdrożony, zablokowany, w edycji, oczekujący na akceptację zmian, itp. ) Pliki i dokumenty zewnętrzne (dokumenty tekstowe, arkusze kalkulacyjne, rysunki CAD, dokumenty PDF, pliki graficzne i multimedialne)

CIMCO MDM Zaawanasowane zarządzanie programami NC Cechy: • Rozszerzenie i uzupełnienie CIMCO NC-Base (wspólna

CIMCO MDM Zaawanasowane zarządzanie programami NC Cechy: • Rozszerzenie i uzupełnienie CIMCO NC-Base (wspólna baza danych) • Aplikacja działa bez środowiska CIMCO Edit • Integracja z CIMCO DNC/MDC

Dane kontaktowe MAR-TOOLS Marcin Mosiagin ul. Słoneczna 1 b, 62 -700 Turek www. mar-tools.

Dane kontaktowe MAR-TOOLS Marcin Mosiagin ul. Słoneczna 1 b, 62 -700 Turek www. mar-tools. com. pl Email: [email protected] pl tel. + 48 663 41 61 61
