Ciclo de Carnot Rendimento num ciclo de Carnot

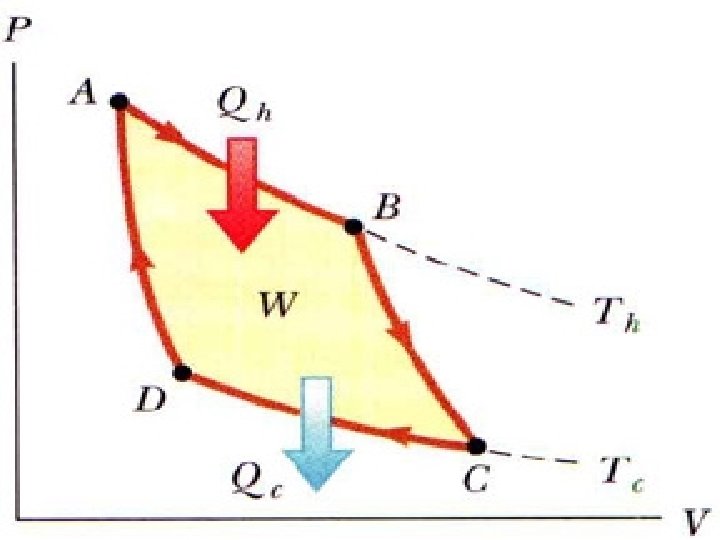

Ciclo de Carnot

Rendimento num ciclo de Carnot

Como Funciona a Geladeira . . . suas transformações gasosas e a termodinâmica.

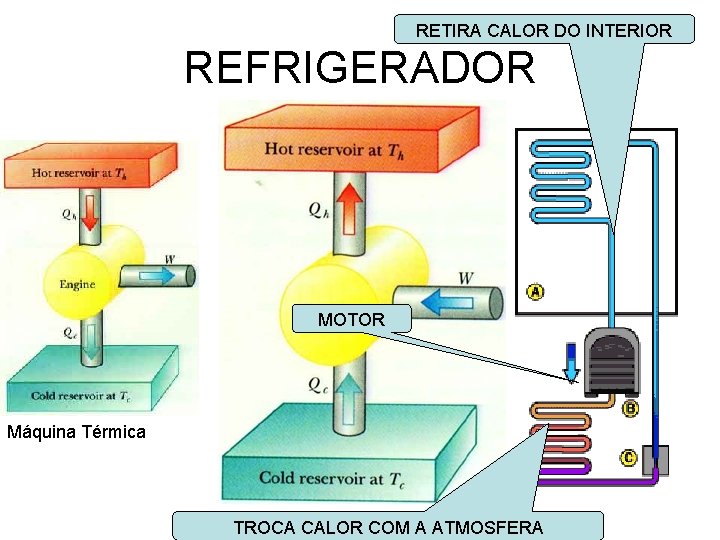

RETIRA CALOR DO INTERIOR REFRIGERADOR MOTOR Máquina Térmica TROCA CALOR COM A ATMOSFERA

REFRIGERADOR http: //antigo. revistaescola. abril. com. br/multimidia/animacoes/anima. shtml? 193_geladeira. swf

O Ciclo Completo

1º Tempo: Trabalho do Motor n devido à rapidez com que ocorre a compressão, esta pode ser considerada adiabática. A temperatura e a pressão se elevam. Como não há trocas de calor (Q=0), o trabalho realizado pelo compressor é equivalente à variação de energia interna da substância (1 2): ΔU=-τ.

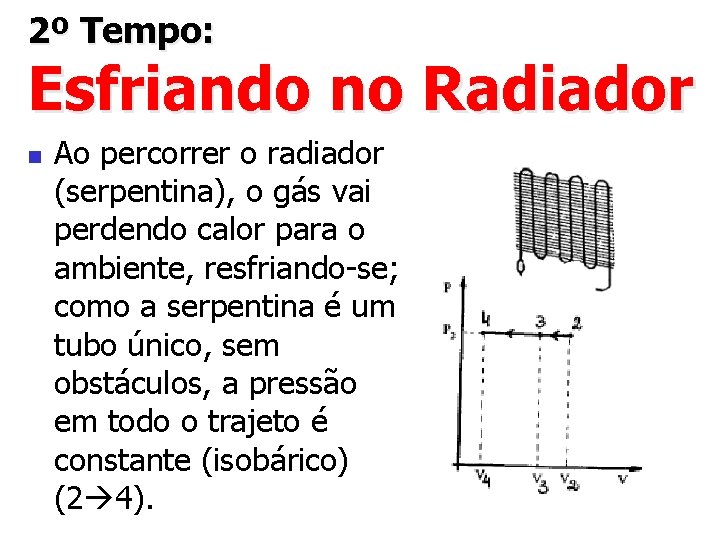

2º Tempo: Esfriando no Radiador n Ao percorrer o radiador (serpentina), o gás vai perdendo calor para o ambiente, resfriando-se; como a serpentina é um tubo único, sem obstáculos, a pressão em todo o trajeto é constante (isobárico) (2 4).

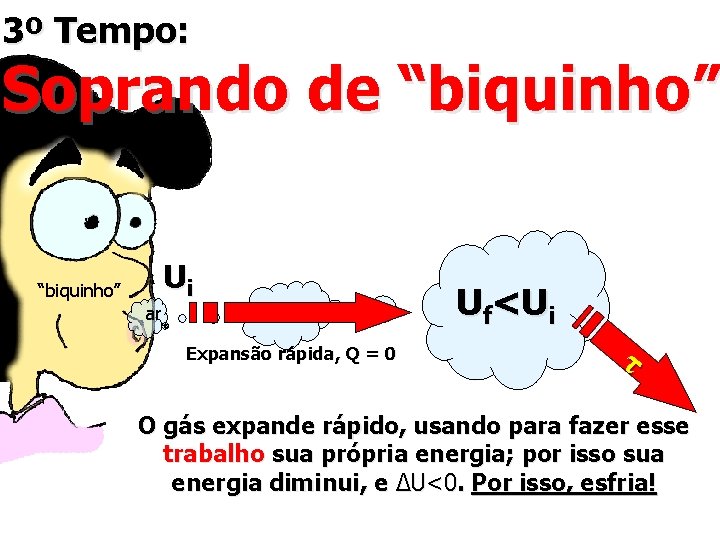

3º Tempo: Soprando de “biquinho” Ui “biquinho” ar Expansão rápida, Q = 0 Uf<Ui τ O gás expande rápido, usando para fazer esse trabalho sua própria energia; por isso sua energia diminui, e ΔU<0. Por isso, esfria!

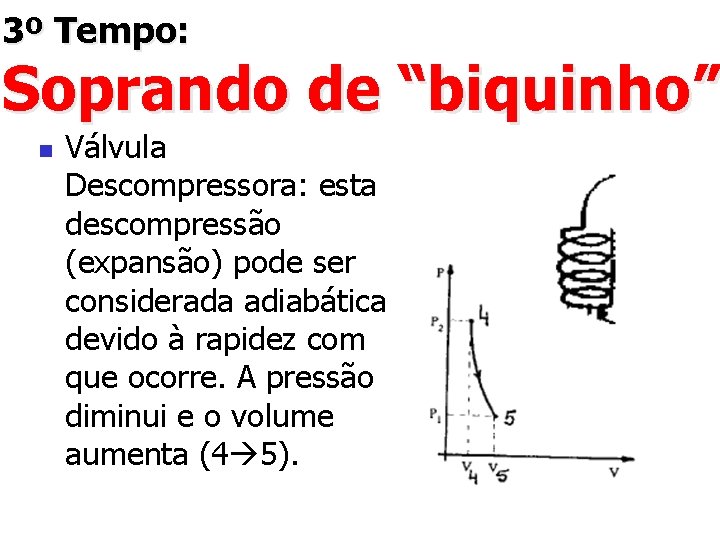

3º Tempo: Soprando de “biquinho” n Válvula Descompressora: esta descompressão (expansão) pode ser considerada adiabática devido à rapidez com que ocorre. A pressão diminui e o volume aumenta (4 5).

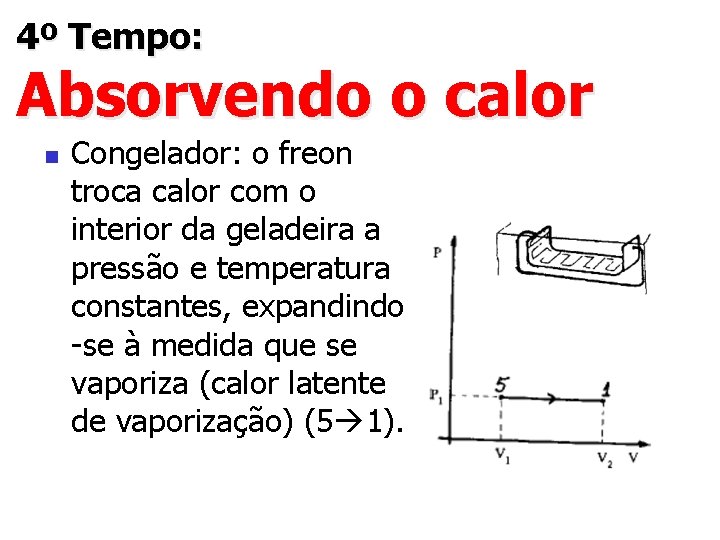

4º Tempo: Absorvendo o calor n Congelador: o freon troca calor com o interior da geladeira a pressão e temperatura constantes, expandindo -se à medida que se vaporiza (calor latente de vaporização) (5 1).

O Ciclo Completo

EFICIÊNCIA (e)

ENTROPIA MEDE A DESORGANIZAÇÃO DE UM SISTEMA Determina o CAOS.

ENTROPIA NUMA transformação iso. TÉRMICA

ENTROPIA NUMA transformação iso. TÉRMICA Se Q > 0 então S > 0 e a ENTROPIA AUMENTA; Se Q < 0 então S < 0 e a ENTROPIA DIMINUI

ENTROPIA Numa transformação espontânea. . . a ENTROPIA sempre AUMENTA

Princípio da mínima ação princípio de D’Alembert ou princípio da mínima ação: • Os sistemas físicos evoluem, naturalmente, pelo caminho que consome menos energia.

FENÔMENOS ÓPTICOS A . O Ã Ç A R F E R Mudança no meio de propagação da luz B . Gustavo Killner

ENERGIA POTENCIALGRAVITACIONAL M h Depende de: • Massa (m); • “Altura” (h); • Gravidade (g).

Lição para a próxima aula Livro – Entropia Ler e resumir Pg. 212 a 215 Propostas 14 e 15 Para continuar aprendendo 6 a 11

Trabalho Pode ser feito em trios com alunos de classes diferentes; Entregar até dia 19 de setembro, na aula. http: //www. cei. santacruz. g 12. br/~fisica/
