CHYTRÁ ENERGETICKÁ SÍŤ JAKO ZÁKLAD SMART LIFE

CHYTRÁ ENERGETICKÁ SÍŤ JAKO ZÁKLAD SMART LIFE Změny působící na distribuční společnosti • Změna struktury spotřeby • Změna struktury výroby • EU cíle a očekávaný vývoj v oblasti zdrojů Cesta k chytré energetické síti • Inovační proces v DSO • Smart Grids projekty 1

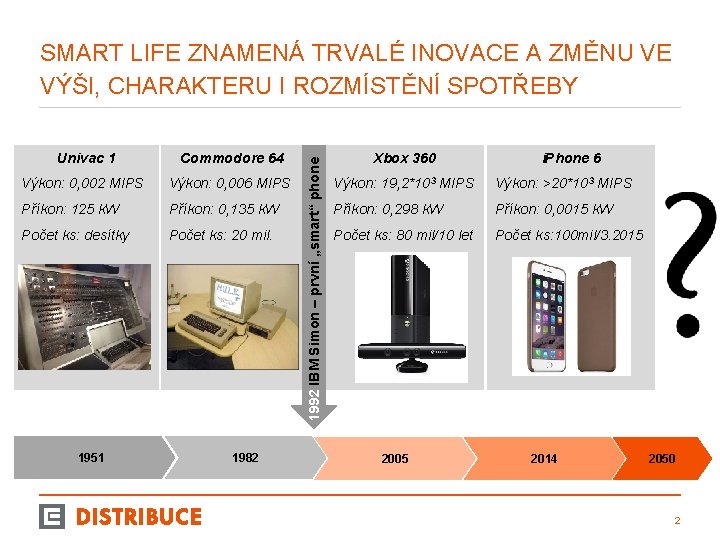

Univac 1 Commodore 64 Výkon: 0, 002 MIPS Výkon: 0, 006 MIPS Příkon: 125 k. W Příkon: 0, 135 k. W Počet ks: desítky Počet ks: 20 mil. 1951 1982 1992 IBM Simon – první „smart“ phone SMART LIFE ZNAMENÁ TRVALÉ INOVACE A ZMĚNU VE VÝŠI, CHARAKTERU I ROZMÍSTĚNÍ SPOTŘEBY Xbox 360 i. Phone 6 Výkon: 19, 2*103 MIPS Výkon: >20*103 MIPS Příkon: 0, 298 k. W Příkon: 0, 0015 k. W Počet ks: 80 mil/10 let Počet ks: 100 mil/3. 2015 2005 2014 2050 2

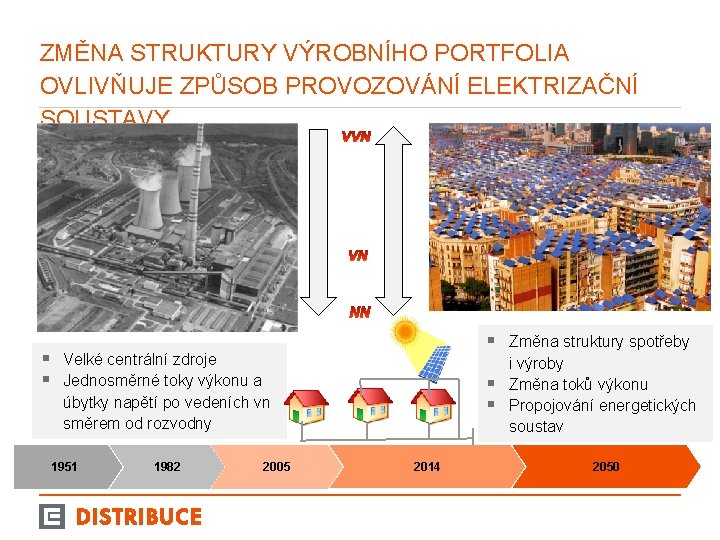

ZMĚNA STRUKTURY VÝROBNÍHO PORTFOLIA OVLIVŇUJE ZPŮSOB PROVOZOVÁNÍ ELEKTRIZAČNÍ SOUSTAVY § Změna struktury spotřeby § Velké centrální zdroje § Jednosměrné toky výkonu a § § úbytky napětí po vedeních vn směrem od rozvodny 1951 1982 2005 2014 i výroby Změna toků výkonu Propojování energetických soustav 2050 3

§ OČEKÁVANÝ VÝVOJ V OBLASTI OBTÍŽNĚ PREDIKOVATELNÝCH ZDROJŮ A NAPLŇOVÁNÍ 2°C CÍLE EU Přechod V na nízkouhlíkovou energetiku - Roadmap 2050 a cíle EU 2030 § Zvyšování energetické účinnosti EED § Snižování emisí CO 2 § Zvyšování podílu OZE § Státní energetická koncepce § Národní akční plán pro chytré sítě

CHYTRÁ ENERGETICKÁ SÍŤ JAKO ZÁKLAD SMART LIFE Změny působící na distribuční společnosti • Změna struktury spotřeby • Změna struktury výroby • EU cíle a očekávaný vývoj v oblasti zdrojů Cesta k chytré energetické síti • Inovační proces v DSO • Smart Grids projekty 5

ROZVOJ A PROVOZOVÁNÍ DISTRIBUČNÍ SOUSTAVY V OBTÍŽNĚ PREDIKOVATELNÉM PROSTŘEDÍ – BUDOUCNOST JIŽ ZAČALA automatizace stabilizace napětí řízení komunikace měření 1951 1982 2005 2014 2050 6

ŘÍZENÝ PROCES INOVACÍ, JEJICH IMPLEMENTACE DO SÍTĚ A SDÍLENÍ KNOW-KOW analyzujeme vyhodnocujeme modelujeme nasazujeme pilotujeme simulujeme 7

SMART REGION VRCHLABÍ Zvy š vyš ován ší m í sp ol íra aut ehlivo om atiz sti ace Popis: Nasazení nových technologií do takových míst v distribuční síti, kde dosud nebyly použity a využít je tak k funkcím, které jsou dosud využívány pouze na vyšších napěťových hladinách. Cíl: § § § ověření funkcí, technických vlastností a přínosů pro případné budoucí nasazení, zvýšení kvality dodávky, snížení ztrát v síti, zvýšení spolehlivosti sítě, snížení doby výpadku. Rozsah: § automatizace sítě nn – dopad na 64 zákazníků (mezi 2 trafostanicemi) § automatizace sítě vn – 4 900 zákazníků (město Vrchlabí) § řízení ostrovního provozu – 1800 zákazníků (7 DTS v části Vrchlabí – Liščí Kopec). 8

LOKALIZACE PORUCHOVÝCH MÍST NA VN, DÁLKOVÉ NEBO AUTOMATICKÉ ODPOJENÍ MÍST S PORUCHOU Popis: V případě poruch na venkovním vedení vn dochází v současné době k vypnutí celého vývodu - všech zákazníků z něho napájených. Osazením vypínačů s ochranami například doprostřed sítě bude v případě poruchy vypnuta pouze část zákazníků. Spolupráci prvků lze automatizovat. Zvy š vyš ován ší m í sp ol íra aut ehlivo om atiz sti ace Cíl: § zrychlení vymezení poruchových míst v distribuční síti, § snížení počtu odběrných míst dotčených poruchou, § snížení množství nedodané elektrické energie zákazníkům. Rozsah: § osazení 60 vývodů vn dálkově ovládanými prvky, § dálkově ovládaný odpínač, měření, řídící jednotka, § spínací a rozpínací prvek se zhášecí komorou, možnost automat. vypnutí ve 2, 3 OZ pauze, přenos – přes GSM, nebo rádio § dálkově ovládaný vypínač (recloser). 4

DETEKTOR PORUCH IZOLOVANÝCH VODIČŮ VN Popis: Izolované vodiče umožňují provoz i při dotyku větve s vodičem, distributor však o tomto dotyku neví. V případě delší doby dotyku však dojde k prodření izolace a následné poruše. Detektor tento kontakt identifikuje včas a je možno zjednat nápravná opatření. Zvy š vyš ován ší m í sp ol íra aut ehlivo om atiz sti ace Cíl: § zvýšení bezpečnosti osob a zařízení v DS, § snížení nákladů na opravy (předejití přechodu malých poruch v rozskáhlé) Rozsah: § 11 aplikací na 9 vn linkách 10

STABILIZACE NAPĚTÍ V DS Kva Inte lita na p gra ce ětíOZ E Popis: Každá výrobna při dodávce způsobuje zvýšení napětí. OZE díky nestabilitě zdroje (vítr, slunce) tím navíc způsobují kolísání napětí. Cíl: ověření možností stabilizace napětí (odstranění kolísání v síti) Nízké napětí: § využitím vlastností nově připojovaných FVE § pomocí regulačního distribučního transformátoru v DTS Vysoké napětí § dodávkou jalové energie výrobnami Rozsah: § lokalita v napájecí oblasti TR Aš na vn regulace Q (FVE, VTE) + nn regulační DTR v DTS § Vrchlabí: § vn - regulace Q na KGJ ČEZ Energo na Liščím Kopci § nn – spolupráce s několika FVE s moderními střídači 11

ŠUMPERK – ANALÝZA MŘÍŽOVÉ SÍTĚ Kva Inte lita na p gra ce ětíOZ E Popis: Nepříznivé vlivy integrace decentrálních zdrojů a elektromobility na kvalitu napětí lze do jisté míry řešit paralelním provozem sítě. Pro zajištění kvantifikace velikosti tohoto efektu byla mřížová síť v Šumperku osazena měřením s dálkovým přenosem. Cíl: § analýza a měření mřížové sítě nn (toky, kvalita EE) § porovnání se standardně provozovanou sítí § potvrzení benefitů v oblasti lepší připojitelnosti decentrálních zdrojů a elektromobility Rozsah: § osazení části mřížové sítě v Šumperku měřením: § 33 rozpojovacích skříní § 15 DTS § 2 napaječe vn 12

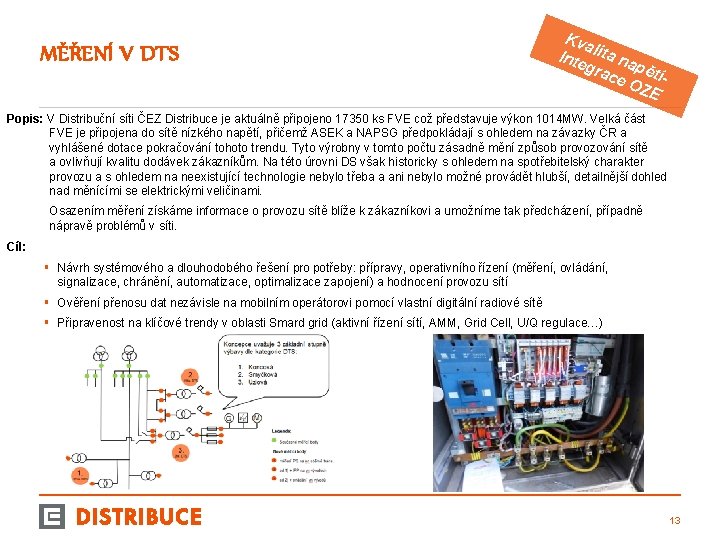

MĚŘENÍ V DTS Kva Inte lita na p gra ce ětíOZ E Popis: V Distribuční síti ČEZ Distribuce je aktuálně připojeno 17350 ks FVE což představuje výkon 1014 MW. Velká část FVE je připojena do sítě nízkého napětí, přičemž ASEK a NAPSG předpokládají s ohledem na závazky ČR a vyhlášené dotace pokračování tohoto trendu. Tyto výrobny v tomto počtu zásadně mění způsob provozování sítě a ovlivňují kvalitu dodávek zákazníkům. Na této úrovni DS však historicky s ohledem na spotřebitelský charakter provozu a s ohledem na neexistující technologie nebylo třeba a ani nebylo možné provádět hlubší, detailnější dohled nad měnícími se elektrickými veličinami. Osazením měření získáme informace o provozu sítě blíže k zákazníkovi a umožníme tak předcházení, případně nápravě problémů v síti. Cíl: § Návrh systémového a dlouhodobého řešení pro potřeby: přípravy, operativního řízení (měření, ovládání, signalizace, chránění, automatizace, optimalizace zapojení) a hodnocení provozu sítí § Ověření přenosu dat nezávisle na mobilním operátorovi pomocí vlastní digitální radiové sítě § Připravenost na klíčové trendy v oblasti Smard grid (aktivní řízení sítí, AMM, Grid Cell, U/Q regulace…) 13

LODIS (LOKÁLNÍ OPTIMALIZACE DISTRIBUČNÍ SOUSTAVY) Kva Inte lita na p gra ce ětíOZ E Popis: Při provozu výroben s nestabilním diagramem dodávky (vítr, slunce) se mění toky energií oběma směry. V případě větší výroby tak není energie spotřebovávána v místě, ale ve vzdálenějších místech. Vznikají tak zbytečné ztráty v DS. Cíl: § Ověření hypotézy, zda je možné optimalizovat toky v NN síti zapínáním nízkého tarifu individuálně pro jednotlivá odběrná místa na základě očekávané spotřeby a výroby pod jednotlivými DTS. Rozsah: § 3 DTS (Hradec Kr. , Plzeň Lhota, Lázně Bohdaneč) § IEM L+G E 350 s BPL komunikací (odběrná místa) § IEM LZQJ vybavené GPRS (výrobny - FVE) § SIEM LZQJ s komunikací RS 485 (instalace v DTS) § Inteligentní datové koncentrátory (IDK) § DC server 14

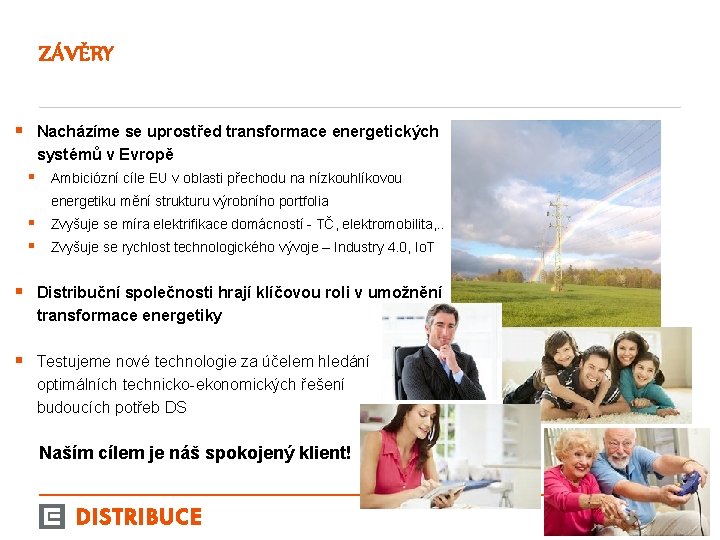

ZÁVĚRY § Nacházíme se uprostřed transformace energetických systémů v Evropě § Ambiciózní cíle EU v oblasti přechodu na nízkouhlíkovou energetiku mění strukturu výrobního portfolia § Zvyšuje se míra elektrifikace domácností - TČ, elektromobilita, . . § Zvyšuje se rychlost technologického vývoje – Industry 4. 0, Io. T § Distribuční společnosti hrají klíčovou roli v umožnění transformace energetiky § Testujeme nové technologie za účelem hledání optimálních technicko-ekonomických řešení budoucích potřeb DS Naším cílem je náš spokojený klient! 15

Děkuji za pozornost ! radek. lamich@cezdistribuce. cz 16
