Chuva média numa bacia através do método dos polígonos de Thiessen utilizando Idrisi

Etapas • Definir bacia • Definir postos pluviométricos • Fazer interpolação por vizinho mais próximo • Analisar áreas

Definir bacia • Suponha que já exista um arquivo vetorial com o contorno da bacia. • Conversão vetor-raster • Suponha que já exista um arquivo raster com a identificação da bacia.

Conversão polígono vetorial – polígono raster no Idrisi Polígono vetor Raster vazio (apenas zeros) • Crie um raster vazio adequado (use Initial) • Extremos xmin, xmax, ymin, ymax • Resolução • Faça a operação vector to raster

Bacia raster

Definir postos pluviométricos Use o editor do Idrisi ou outro

Definir postos pluviométricos x y Precip Use o editor do Idrisi ou outro

Importar tabela xyz para vetor

Polígonos Thiessen

Polígonos Thiessen Arbitrário Será que inclui a bacia? ? ?

Polígonos Thiessen arbitrário

Como resolver? • Modificar xmin, xmax, ymin, ymax do vetor antes de interpolar • Usar Thiessen a partir de raster Compatibilizar com outros Raster file format : IDRISI Raster A. 1 file title : data type : byte file type : binary columns : 1618 rows : 1514 ref. system : utm-22 s ref. units : m unit dist. : 1. 0000000 min. X : 525924. 7500000 max. X : 572037. 7500000 min. Y : 6733714. 7500000 max. Y : 6776863. 7500000 pos'n error : unknown resolution : unknown min. value : 0 max. value : 1 display min : 0 display max : 1 value units : unspecified value error : unknown flag value : none flag def'n : none legend cats : 0 lineage : This file was created by the POLYRAS module with the command line: lineage : C: -WalterDisciplinas IPHGeoprocessamentoaula Thiessenbacia. vct*C: WalterDisciplinas IPHGeoprocessamentoaula Thiessenbacia. rst

Thiessen raster x bacia vetor

Thiessen raster x bacia vetor Paleta quant, sem aumento de contraste

Chuva média • A chuva média pode ser obtida por uma operação que combina as duas imagens raster: bacia e chuva interpolada • Calcula a média da imagem 2 para cada valor da imagem 1

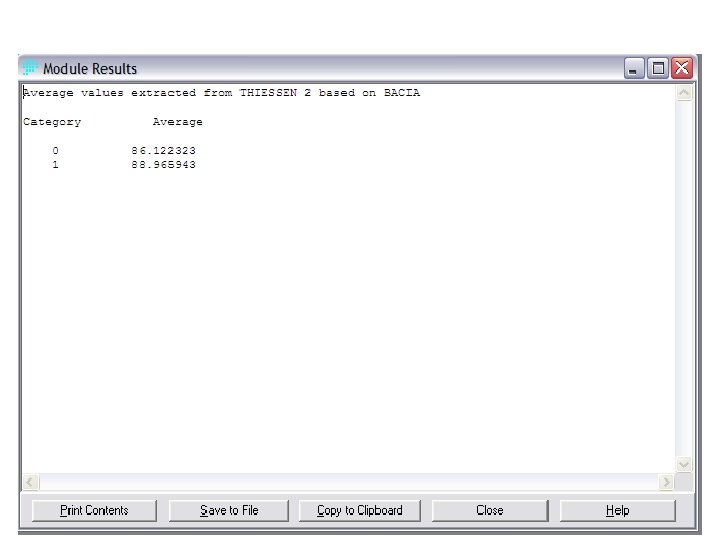

Operação Extract

Outra forma de calcular a chuva média • Calcular Runoff usando dados de chuva interpolada e direções de fluxo

Runoff com chuva
