Choix du modulateur Optique DET 1 Modulation cellules

Choix du modulateur Optique DET 1

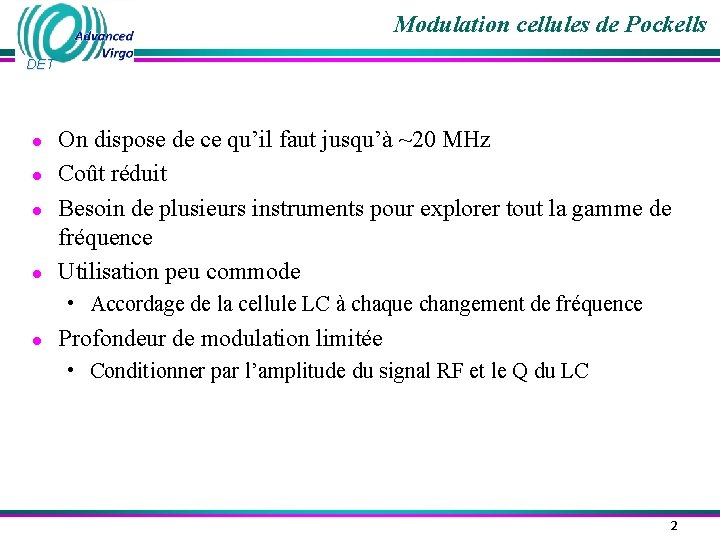

Modulation cellules de Pockells DET ● ● On dispose de ce qu’il faut jusqu’à ~20 MHz Coût réduit Besoin de plusieurs instruments pour explorer tout la gamme de fréquence Utilisation peu commode • Accordage de la cellule LC à chaque changement de fréquence ● Profondeur de modulation limitée • Conditionner par l’amplitude du signal RF et le Q du LC 2

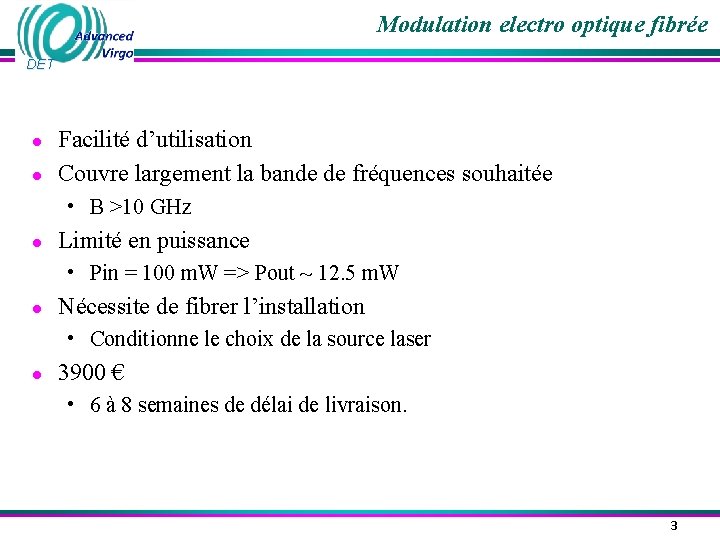

Modulation electro optique fibrée DET ● ● Facilité d’utilisation Couvre largement la bande de fréquences souhaitée • B >10 GHz ● Limité en puissance • Pin = 100 m. W => Pout ~ 12. 5 m. W ● Nécessite de fibrer l’installation • Conditionne le choix de la source laser ● 3900 € • 6 à 8 semaines de délai de livraison. 3

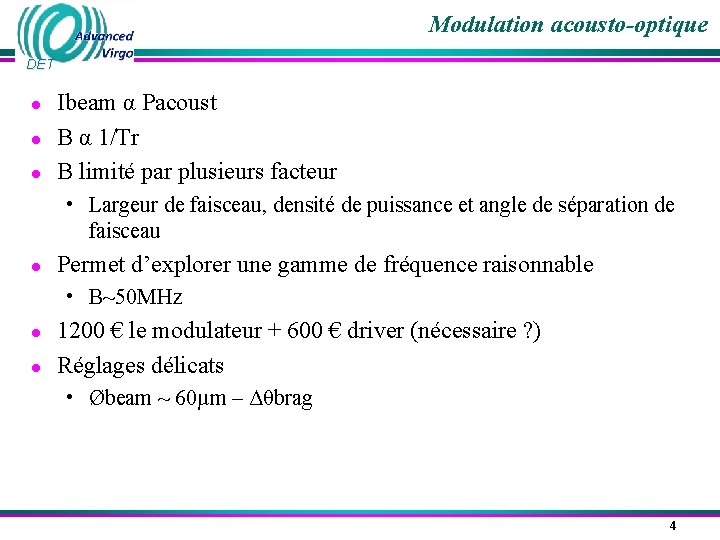

Modulation acousto-optique DET ● ● ● Ibeam α Pacoust B α 1/Tr B limité par plusieurs facteur • Largeur de faisceau, densité de puissance et angle de séparation de faisceau ● Permet d’explorer une gamme de fréquence raisonnable • B~50 MHz ● ● 1200 € le modulateur + 600 € driver (nécessaire ? ) Réglages délicats • Øbeam ~ 60µm – Δθbrag 4

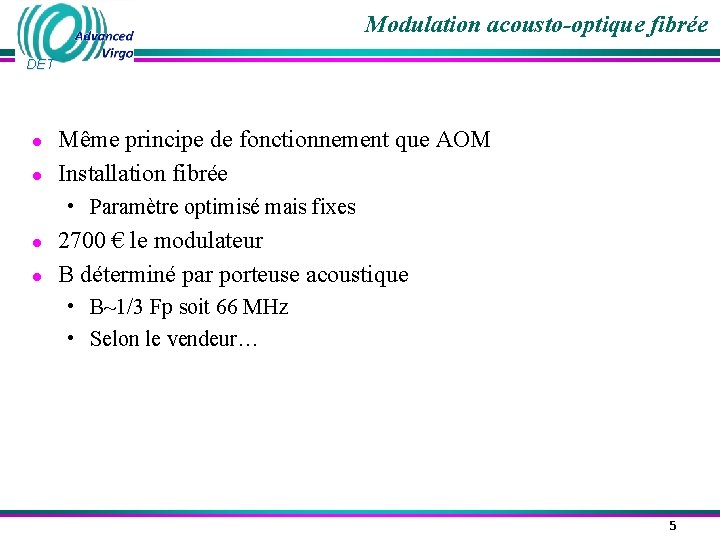

Modulation acousto-optique fibrée DET ● ● Même principe de fonctionnement que AOM Installation fibrée • Paramètre optimisé mais fixes ● ● 2700 € le modulateur B déterminé par porteuse acoustique • B~1/3 Fp soit 66 MHz • Selon le vendeur… 5

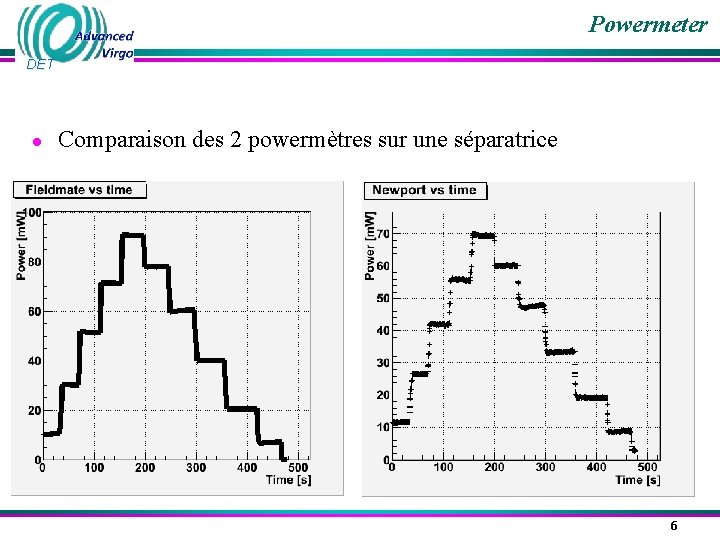

Powermeter DET ● Comparaison des 2 powermètres sur une séparatrice 6

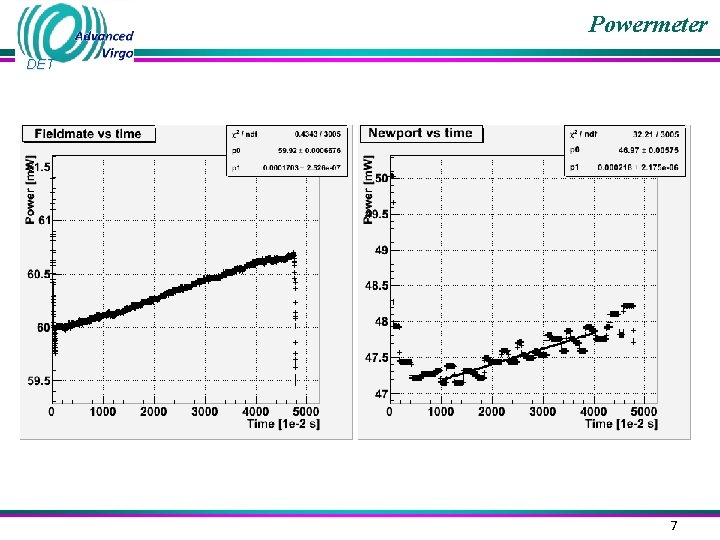

Powermeter DET 7

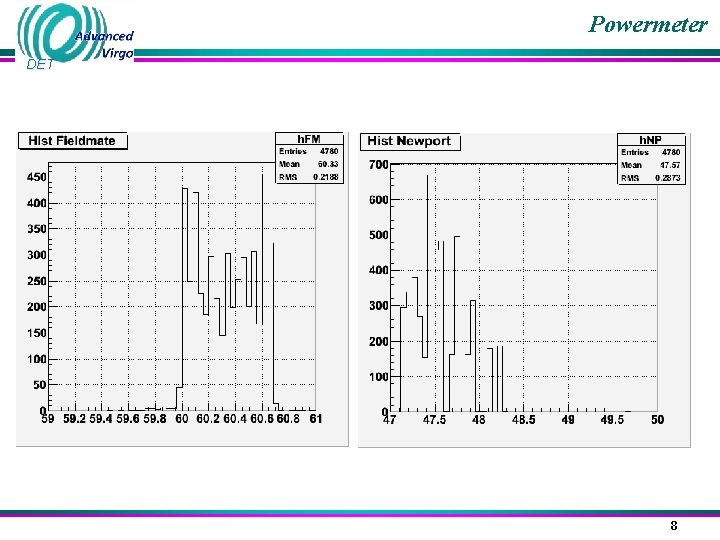

Powermeter DET 8

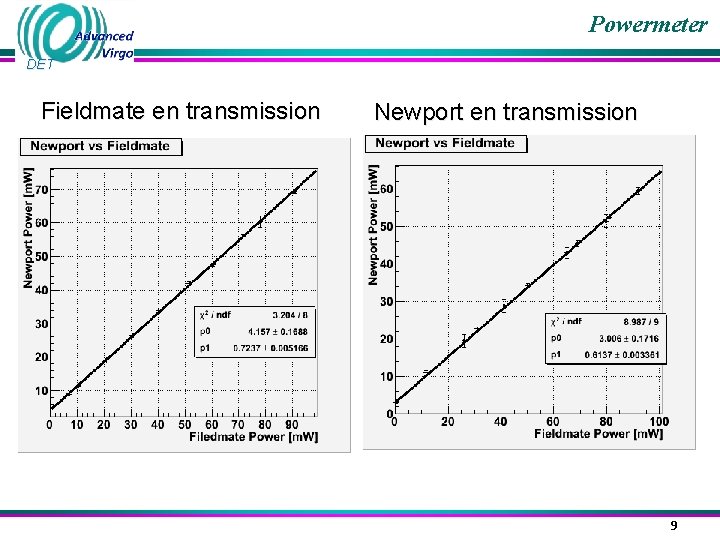

Powermeter DET Fieldmate en transmission Newport en transmission 9

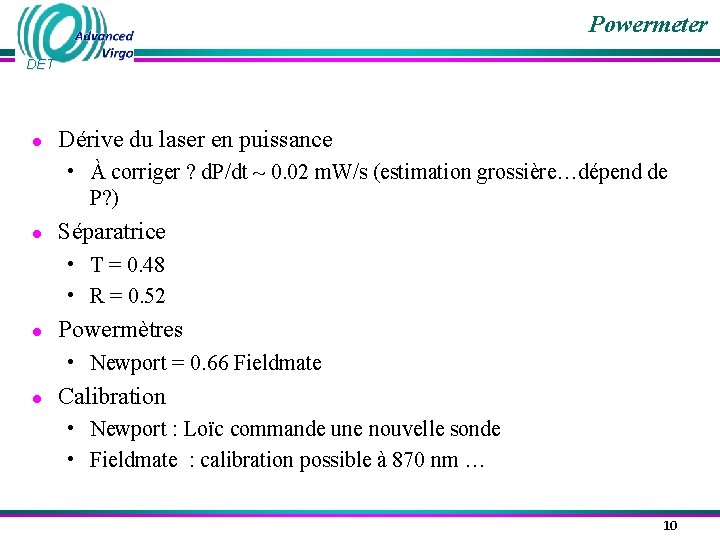

Powermeter DET ● Dérive du laser en puissance • À corriger ? d. P/dt ~ 0. 02 m. W/s (estimation grossière…dépend de P? ) ● Séparatrice • T = 0. 48 • R = 0. 52 ● Powermètres • Newport = 0. 66 Fieldmate ● Calibration • Newport : Loïc commande une nouvelle sonde • Fieldmate : calibration possible à 870 nm … 10

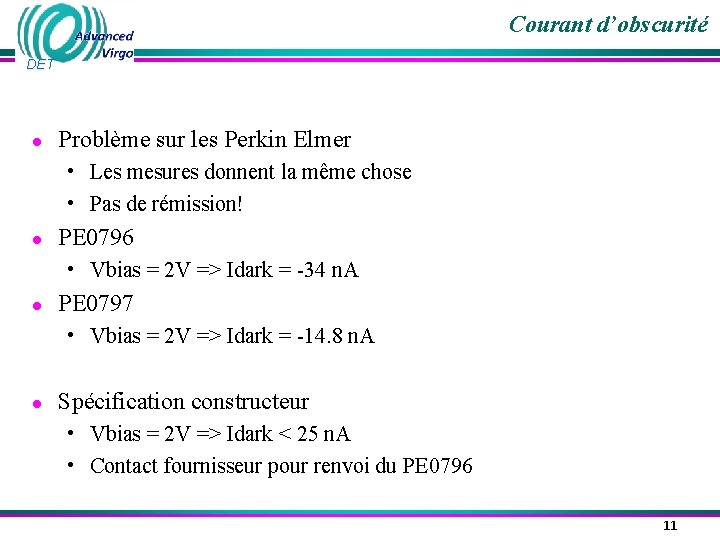

Courant d’obscurité DET ● Problème sur les Perkin Elmer • Les mesures donnent la même chose • Pas de rémission! ● PE 0796 • Vbias = 2 V => Idark = -34 n. A ● PE 0797 • Vbias = 2 V => Idark = -14. 8 n. A ● Spécification constructeur • Vbias = 2 V => Idark < 25 n. A • Contact fournisseur pour renvoi du PE 0796 11

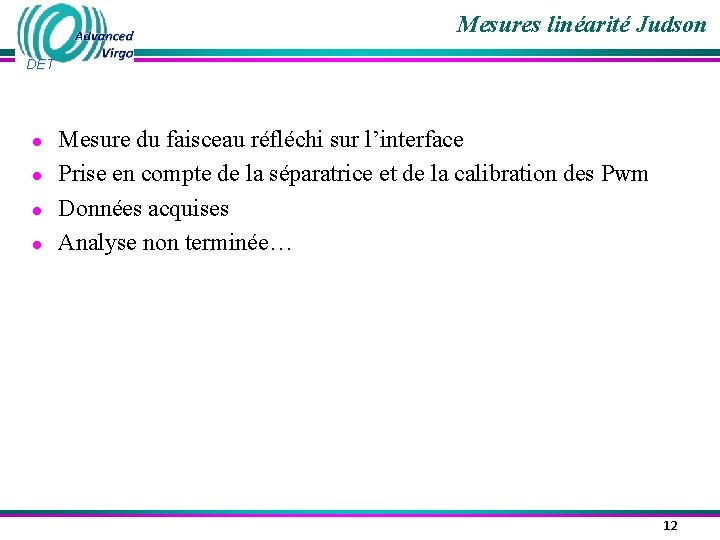

Mesures linéarité Judson DET ● ● Mesure du faisceau réfléchi sur l’interface Prise en compte de la séparatrice et de la calibration des Pwm Données acquises Analyse non terminée… 12

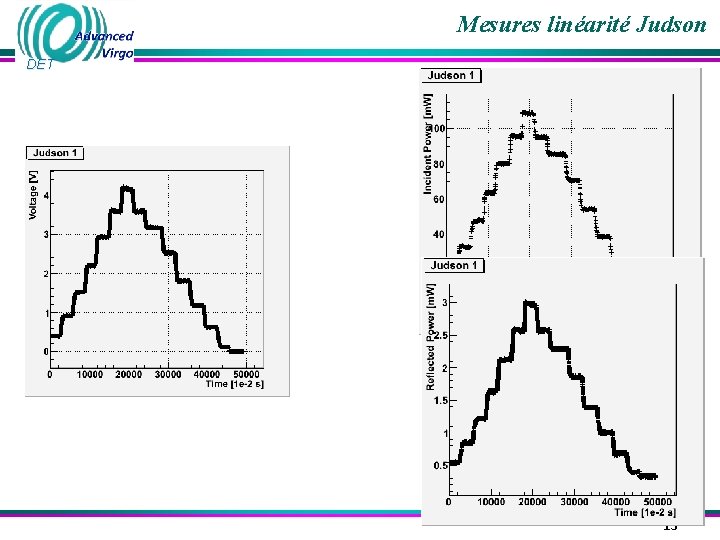

Mesures linéarité Judson DET 13

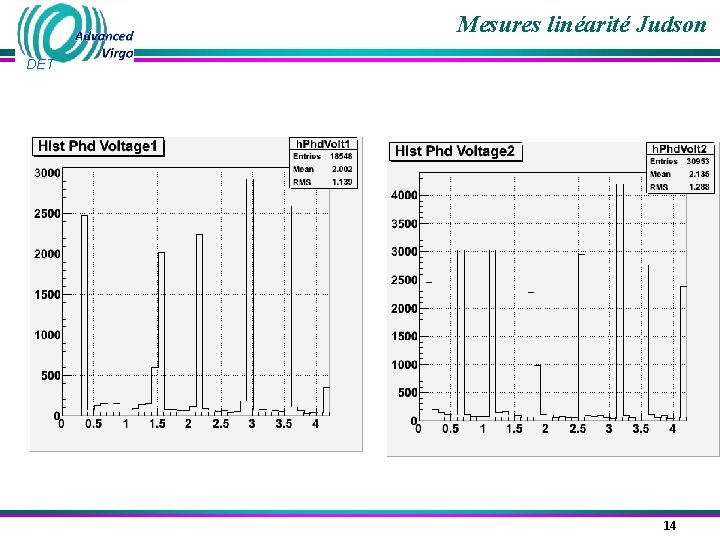

Mesures linéarité Judson DET 14

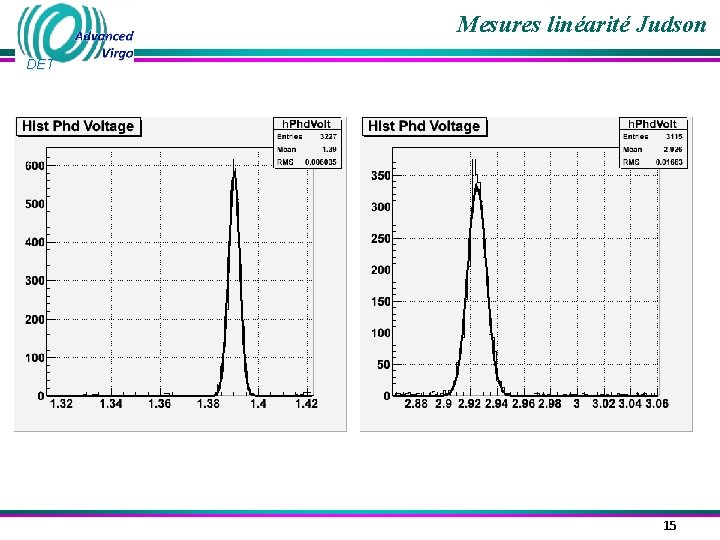

Mesures linéarité Judson DET 15

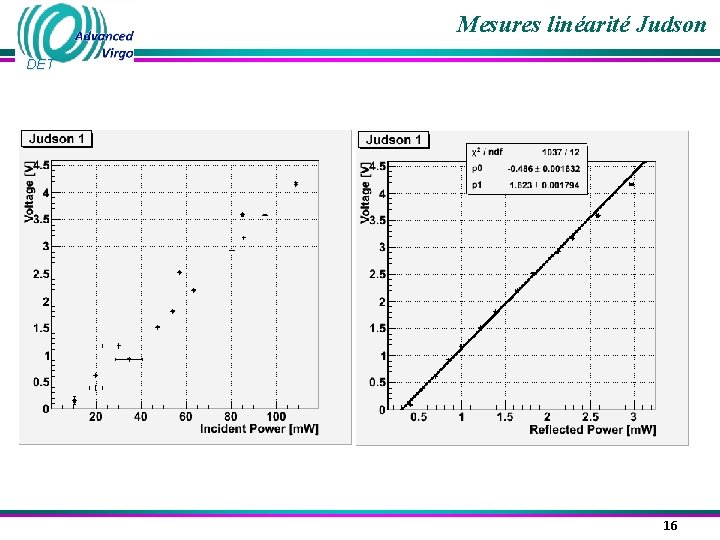

Mesures linéarité Judson DET 16

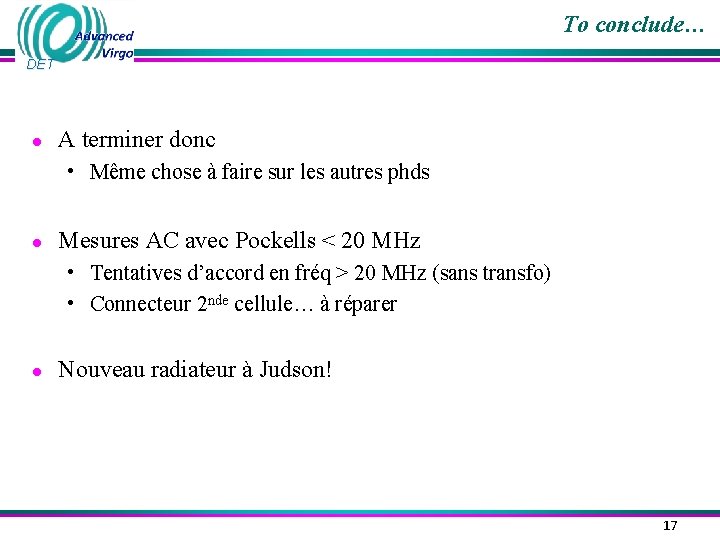

To conclude… DET ● A terminer donc • Même chose à faire sur les autres phds ● Mesures AC avec Pockells < 20 MHz • Tentatives d’accord en fréq > 20 MHz (sans transfo) • Connecteur 2 nde cellule… à réparer ● Nouveau radiateur à Judson! 17
