Chương v: TRUYỀN VÀ BIẾN ĐỔI CHUYỂN ĐỘNG BÀI 29: TRUYỀN CHUYỂN ĐỘNG
Thảo luận - Xe đạp chuyển động khi nào? Sự truyền chuyển động đươc thể hiện qua chi tiết nào? - Trong cơ cấu xích vật nào là vật dẫn, vật nào là vật bị dẫn, vật nào là trung gian? -Vị trí của đĩa và líp ở gần nhau hay xa nhau? -Tốc độ quay của líp và đĩa có giống nhau hay không?
Xe đạp chuyển động khi nào?
I. Tại sao cần truyền chuyển động? Sự truyền chuyển động được thể hiện qua chi tiết nào? Đĩa, xích, líp xích H. 29. 1: Cơ cấu truyền chuyển động đĩa
I. Tại sao cần truyền chuyển động? Trong cơ cấu xích vật nào là vật dẫn, vật nào là vật trung gian, vật nào là vật bị dẫn? Đĩa: vật dẫn Xích: vật trung gian Líp: vật bị dẫn Vật trung gian Vật dẫn

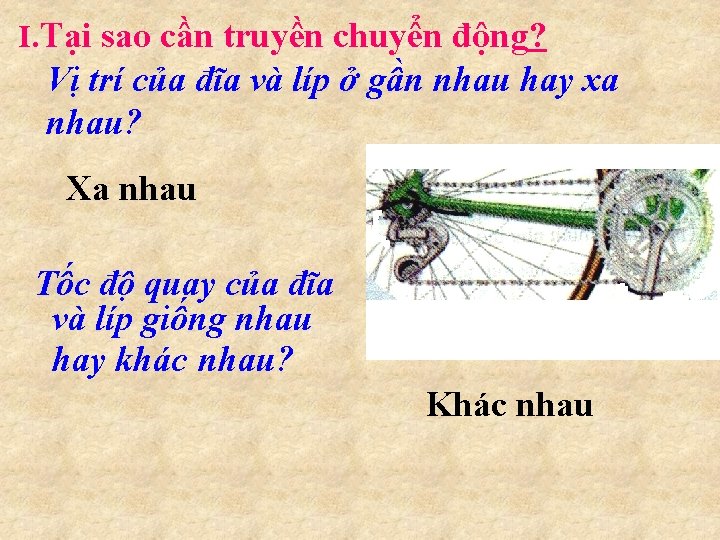

I. Tại sao cần truyền chuyển động? Vị trí của đĩa và líp ở gần nhau hay xa nhau? Xa nhau Tốc độ quay của đĩa và líp giống nhau hay khác nhau? Khác nhau
Vậy tại sao trong máy cần có các bộ truyền chuyển động? • Vì : các bộ phận của máy thường đặt xa nhau và đều được dẫn động từ một chuyển động ban đầu. • Khi làm việc chúng có tốc độ quay khác nhau. Bộ truyền chuyển động có nhiệm vụ gì? Truyền và biến đổi tốc độ cho phù hợp với tốc độ của các bộ phận trong máy.
Tóm lại: Trong máy cần có các bộ truyền chuyển động: Vì: - Các bộ phận của máy thường đặt xa nhau và đều được dẫn động từ một chuyển động ban đầu. - Khi làm việc chúng có tốc độ quay khác nhau. *Nhiệm vụ của các bộ truyền chuyển động là: Truyền và biến đổi tốc độ cho phù hợp với tốc độ của các bộ phận trong máy.
Có mấy loại truyền động? Có 2 loại truyền động - Truyền động ma sát - Truyền động ăn khớp.
1. Truyền động ma sát- truyền động đai. a. Cấu tạo bộ truyền động đai. Hai nhánh đai mắc song Hai nhánh đai mắc chéo nhau
a. Cấu tạo bộ truyền động đai. Bộ truyền động đai gồm mấy chi tiết? 1 Bánh dẫn 3 Dây đai 2 Bánh bị dẫn

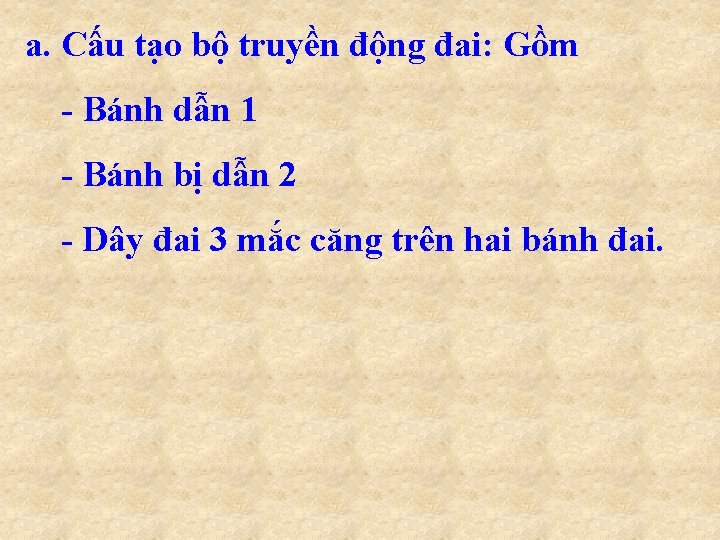

a. Cấu tạo bộ truyền động đai: Gồm - Bánh dẫn 1 - Bánh bị dẫn 2 - Dây đai 3 mắc căng trên hai bánh đai.
a. Cấu tạo bộ truyền động đai. Khi bánh dẫn quay, bánh bị dẫn quay theo nhờ vào cái gì? Dây đai Bánh nào quay nhanh hơn? Bánh nào có đường kính nhỏ quay nhanh hơn.
b. Nguyên lí làm viêc. nbd D 1 nd Tỉ số truyền được tính như thế nào? Tỉ số truyền được tính: D 1 nbd n 2 i= = = nd n 1 D 2
b. Nguyên lí làm việc Quan sát xem khi hai nhánh đai mắc song thì chiều quay của chúng như thế nào? Hai bánh quay cùng chiều

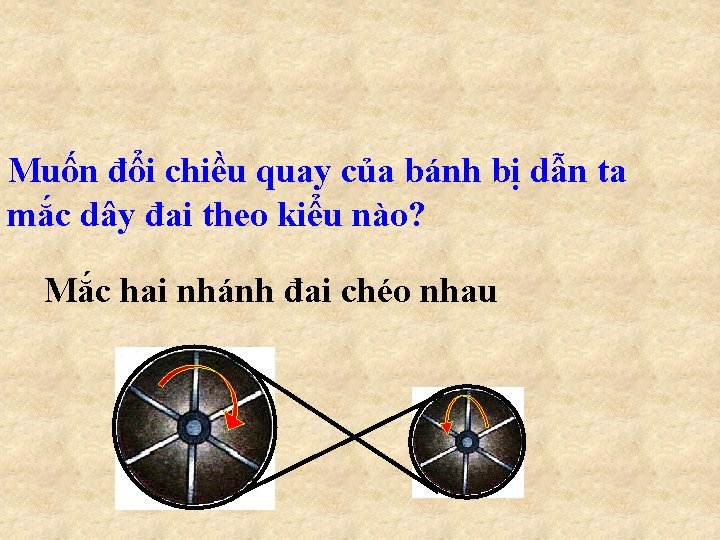

Muốn đổi chiều quay của bánh bị dẫn ta mắc dây đai theo kiểu nào? Mắc hai nhánh đai chéo nhau
c. Ứng dụng: Bộ truyền động đai được dùng ở đâu? - Được dùng trong nhiều loại máy khác nhau như: máy khâu, máy khoan, máy tiện, ô tô, máy kéo….
a. Cấu tạo bộ truyền động Hình: Truyền động xích Hình: Truyền động bánh răng
Thảo luận cặp. Bộ truyền động bánh răng gồm những chi tiết nào? Bộ truyền động xích gồm những chi tiết nào?
2. Truyền động ăn khớp. a. Cấu tạo bộ truyền động Bánh bị dẫn - Bánh bị dẫn Bánh dẫn Hình: Truyền động bánh răng
2. Truyền động ăn khớp. - Đĩa dẫn - Đĩa bị dẫn - Xích Đĩa dẫn xích Đĩa bị dẫn Hình: Truyền động xích
2. Truyền động ăn khớp. a. Cấu tạo bộ truyền động Truyền động bánh răng gồm: dẫn, bánh bị dẫn Bánh Truyền động xích: Gồm Đĩa dẫn, đĩa bị dẫn, xích.
Muốn truyền chuyển động giữa các trục xa nhau ta làm thế nào 1 4
Để hai bánh răng ăn khớp được với nhau, hoặc đĩa ăn khớp được với xích cần đảm bảo những yếu tố gì? Khoảng cách giữa hai răng kề nhau trên bánh này phải bằng khoảng cách giữa hai răng kề nhau trên bánh kia. Pt
a. Cấu tạo bộ truyền động b. Tính chất Z 1 Z 2
b Tính chất Tỉ số truyền được tính như thế nào? n 1 n 2 Z 1 Z 2 2 Bánh răng nào( hoặc đĩa xích) có số răng ít hơn sẽ quay nhanh hơn.
Tỉ số truyền được tính theo công thức sau. 2
c. ứng dụng Bộ truyền động bánh răng được dùng ở đâu? - Được dùng trong nhiều hệ thống truyền động của nhiều loại máy thiết bị khác nhau như: đồng hồ, hộp số xe máy…. Bộ truyền động xích được dùng ở đâu? - Được dùng ở xe đạp, xe máy, máy nâng chuyển…. next
Bài tập: Đĩa xích của xe đạp có 50 răng, đĩa líp có 20 răng. Tính tỉ số truyền i và cho biết chi tiết nào quay nhanh hơn? i = 2 50 20 Giải = 2, 5 n 1 Vậy đĩa líp sẽ quay nhanh hơn Next

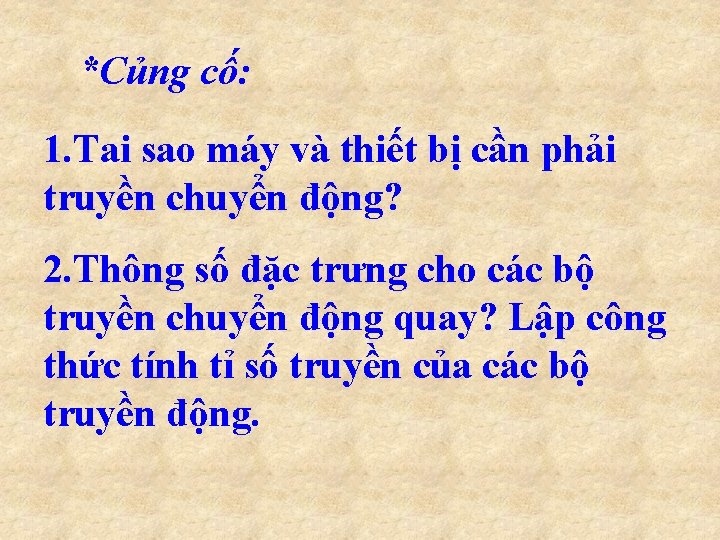

*Củng cố: 1. Tai sao máy và thiết bị cần phải truyền chuyển động? 2. Thông số đặc trưng cho các bộ truyền chuyển động quay? Lập công thức tính tỉ số truyền của các bộ truyền động.
Hướng dẫn về nhà: - Trả các câu hỏi ở cuối bài - Học bài cũ - Chuẩn bị bài mới. Bài 30: Biến đổi chuyển động
