CHI TIT MY GV Th S TRNG QUANG
- Slides: 58
CHI TIẾT MÁY GV: Th. S. TRƯƠNG QUANG TRƯỜNG KHOA CƠ KHÍ – CÔNG NGHỆ TRƯỜNG ĐẠI HỌC NÔNG L M TP. HCM
Chi Tiết Máy Chương 3 TRUYỀN DẪN CƠ KHÍ TRONG MÁY Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường -2 - Trường ĐH Nông Lâm TPHCM
TRUYỀN DẪN TRONG MÁY * TRUYỀN ĐỘNG CƠ KHÍ - Trực tiếp: bánh ma sát, bánh răng, trục vít, vít me – đai ốc, … - Trung gian: đai, xích, … * TRUYỀN ĐỘNG THỦY, KHÍ. * TRUYỀN ĐỘNG ĐIỆN Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường -3 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 1. CHỨC NĂNG q Truyền công suất, chuyển động q Thay đổi dạng và quy luật chuyển động q Biến đổi chuyển động Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường -4 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 1. CHỨC NĂNG Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường -5 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 1. CHỨC NĂNG Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 1. CHỨC NĂNG Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường -7 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 1. CHỨC NĂNG Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 2. PH N LOẠI q Theo nguyên lý làm việc q Theo cơ cấu được sử dụng q Theo khả năng thay đổi tỷ số truyền q Theo công dụng q Theo khả năng che chắn q Theo tính chất chuyển động của trục Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường -9 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 2. PH N LOẠI BỘ TRUYỀN ĐAI Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 2. PH N LOẠI BỘ TRUYỀN BÁNH MA SÁT Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 11 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 2. PH N LOẠI BỘ TRUYỀN XÍCH Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 2. PH N LOẠI BỘ TRUYỀN BÁNH RĂNG Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 13 - Trường ĐH Nông Lâm TPHCM

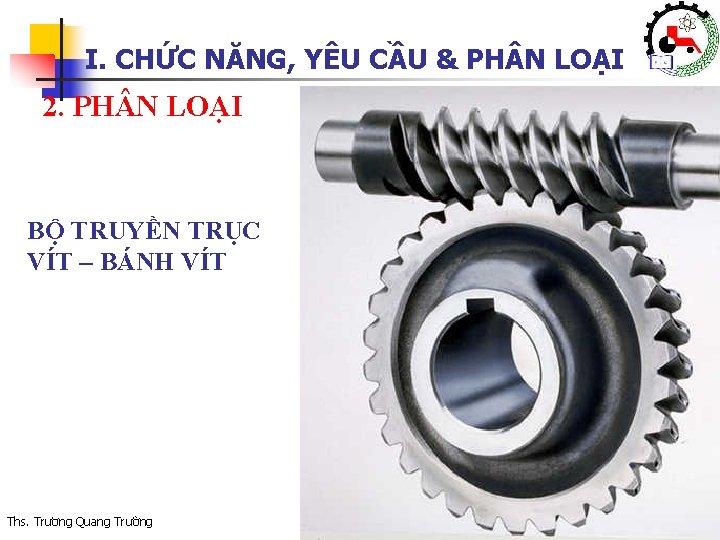

I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 2. PH N LOẠI BỘ TRUYỀN TRỤC VÍT – BÁNH VÍT Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 14 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 2. PH N LOẠI BỘ TRUYỀN VÍT ĐAI ỐC Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 15 - Trường ĐH Nông Lâm TPHCM

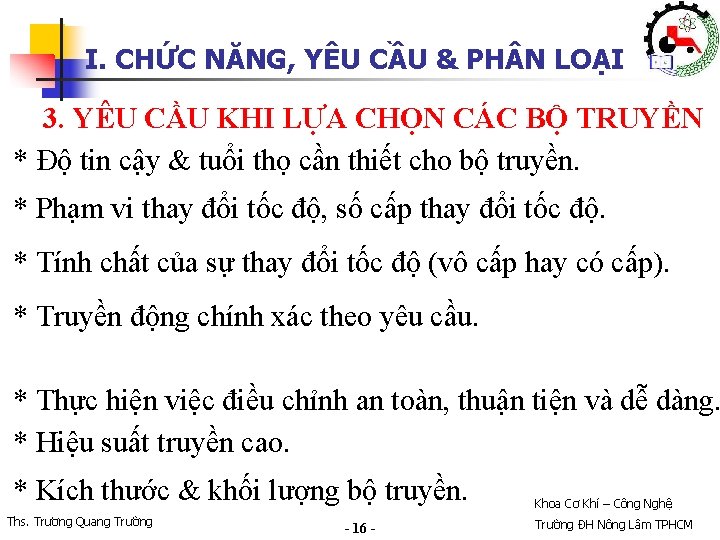

I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 3. YÊU CẦU KHI LỰA CHỌN CÁC BỘ TRUYỀN * Độ tin cậy & tuổi thọ cần thiết cho bộ truyền. * Phạm vi thay đổi tốc độ, số cấp thay đổi tốc độ. * Tính chất của sự thay đổi tốc độ (vô cấp hay có cấp). * Truyền động chính xác theo yêu cầu. * Thực hiện việc điều chỉnh an toàn, thuận tiện và dễ dàng. * Hiệu suất truyền cao. * Kích thước & khối lượng bộ truyền. Ths. Trương Quang Trường - 16 - Khoa Cơ Khí – Công Nghệ Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 3. YÊU CẦU KHI LỰA CHỌN CÁC BỘ TRUYỀN 1. Bộ truyền đai dẹt 3. Bộ truyền xích 2. Bộ truyền đai thang 4. Bộ truyền bánh răng Cơ Khí –suất Công Nghệ Kích thước các bộ truyền khi truyền cùng. Khoa công Ths. Trương Quang Trường - 17 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 4. CHUYỂN ĐỘNG QUAY & CÁC ĐẠI LƯỢNG ĐẶC TRƯNG * Tốc độ chuyển động quay (rad/s): Vận tốc dài v (m/s): * Công (J): * Công suất (k. W): Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 18 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 4. CHUYỂN ĐỘNG QUAY & CÁC ĐẠI LƯỢNG ĐẶC TRƯNG - Momen T 1 của lực tạo chuyển động đặt trên trục dẫn O 1. - Momen T 2 của lực cản đặt trên trục bị dẫn O 2. Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 19 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 4. CHUYỂN ĐỘNG QUAY & CÁC ĐẠI LƯỢNG ĐẶC TRƯNG * Tỷ số vận tốc góc u: * Hiệu suất: Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 20 - Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 5. PH N PHỐI TỶ SỐ TRUYỀN VÀ HIỆU SUẤT CÁC BỘ TRUYỀN Loại bộ truyền Tỷ số truyền nên sử dụng Bộ truyền bánh răng trụ: Loại bộ truyền Tỷ số truyền nên sử dụng Bộ truyền trục vít: - Để hở 2 6 - Để hở 10 60 - Hợp giảm tốc 1 cấp 3 5 - Hợp giảm tốc 1 cấp 10 40 - Hợp giảm tốc 2 cấp 8 40 - Hợp giảm tốc 2 cấp trục vít Bộ truyền động bánh răng côn: - Để hở 2 3 - Hợp giảm tốc 1 cấp 2 4 - Hợp giảm tốc côn – trụ 2 cấp Ths. Trương Quang Trường 10 25 - Hợp giảm tốc 2 cấp trục vít-bánh răng và bánh răng -trục vít 300 800 60 90 Bộ truyền đai dẹt: - Thường 2 5 Khoa Cơ Khí – Công Nghệ Trường ĐH Nông Lâm TPHCM
I. CHỨC NĂNG, YÊU CẦU & PH N LOẠI 5. PH N PHỐI TỶ SỐ TRUYỀN VÀ HIỆU SUẤT CÁC BỘ TRUYỀN Hiệu suất Tên gọi Được che kín Để hở Bộ truyền bánh răng trụ 0, 96 0, 98 0, 93 0, 95 Bộ truyền động bánh răng côn 0, 95 0, 97 0, 92 0, 94 Bộ truyền trục vít Z 1 = 1 0, 70 0, 75 Z 1 = 2 0, 75 0, 82 Z 1 = 4 0, 87 0, 92 Bộ truyền xích 0, 95 0, 97 0, 90 0, 93 Bộ truyền bánh ma sát 0, 90 0, 96 0, 70 0, 88 0, 95 0, 96 Bộ truyền đai Một cặp ổ lăn 0, 995 Một cặp ổ trượt 0, 98 0, 99 Ths. Trương Quang Trường Khoa Cơ Khí – Công Nghệ Trường ĐH Nông Lâm TPHCM
II. HỘP GIẢM TỐC 1. KHÁI NIỆM CHUNG Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 23 - Trường ĐH Nông Lâm TPHCM
II. HỘP GIẢM TỐC 2. CÁC HỘP GIẢM TỐC THÔNG DỤNG - Hộp giảm tốc một cấp. - Hộp giảm tốc nhiều cấp. - Hộp giảm tốc bánh răng hành tinh. - Hộp giảm tốc bánh răng sóng. - Hộp giảm tốc bánh răng con lăn. Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 24 - Trường ĐH Nông Lâm TPHCM
II. HỘP GIẢM TỐC 2. CÁC HỘP GIẢM TỐC THÔNG DỤNG - Hộp giảm tốc một cấp (single stage gearbox). Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 25 - Trường ĐH Nông Lâm TPHCM
II. HỘP GIẢM TỐC 2. CÁC HỘP GIẢM TỐC THÔNG DỤNG - Hộp giảm tốc một cấp (single stage gearbox). Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 26 - Trường ĐH Nông Lâm TPHCM
II. HỘP GIẢM TỐC 2. CÁC HỘP GIẢM TỐC THÔNG DỤNG - Hộp giảm tốc nhiều cấp (multi-stage gearbox). * Đồng trục. * Cấp nhanh hoặc cấp chậm phân đôi. * Khai triển hai hoặc ba cấp. Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 27 - Trường ĐH Nông Lâm TPHCM
II. HỘP GIẢM TỐC 2. CÁC HỘP GIẢM TỐC THÔNG DỤNG - Hộp giảm tốc nhiều cấp (multi-stage gearbox). * Đồng trục. Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường ĐH Nông Lâm TPHCM
II. HỘP GIẢM TỐC 2. CÁC HỘP GIẢM TỐC THÔNG DỤNG - Hộp giảm tốc nhiều cấp (multi-stage gearbox). * Cấp nhanh hoặc cấp chậm phân đôi. Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 29 - Trường ĐH Nông Lâm TPHCM
II. HỘP GIẢM TỐC 2. CÁC HỘP GIẢM TỐC THÔNG DỤNG - Hộp giảm tốc nhiều cấp (multi-stage gearbox). * Khai triển hai hoặc ba cấp. Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường ĐH Nông Lâm TPHCM
III. CÁC BỘ TRUYỀN CÓ CHI TIẾT TRUNG GIAN Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 31 - Trường ĐH Nông Lâm TPHCM
III. CÁC BỘ TRUYỀN CÓ CHI TIẾT TRUNG GIAN Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 32 - Trường ĐH Nông Lâm TPHCM
III. CÁC BỘ TRUYỀN CÓ CHI TIẾT TRUNG GIAN Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 33 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 1. CƠ CẤU NORTON Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 34 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 2. CƠ CẤU THEN KÉO Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 35 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 2. CƠ CẤU THEN KÉO Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 36 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 2. CƠ CẤU THEN KÉO Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 37 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 3. CƠ CẤU MEAN Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 38 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 3. CƠ CẤU MEAN Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 39 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 3. CƠ CẤU MEAN Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 40 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 4. CƠ CẤU BÁNH RĂNG DI TRƯỢT Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 41 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 4. CƠ CẤU BÁNH RĂNG DI TRƯỢT Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 42 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 4. CƠ CẤU BÁNH RĂNG DI TRƯỢT Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 43 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 4. CƠ CẤU BÁNH RĂNG DI TRƯỢT Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 44 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 4. CƠ CẤU BÁNH RĂNG DI TRƯỢT Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 45 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 5. CƠ CẤU BÁNH RĂNG THAY THẾ Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 46 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 5. CƠ CẤU BÁNH RĂNG THAY THẾ Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 47 - Trường ĐH Nông Lâm TPHCM
IV. CÁC CƠ CẤU TRONG HỘP TỐC ĐỘ 5. CƠ CẤU BÁNH RĂNG THAY THẾ Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 48 - Trường ĐH Nông Lâm TPHCM
V. TRUYỀN ĐỘNG VÔ CẤP 1. BIẾN TỐC ĐĨA CON LĂN Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 49 - Trường ĐH Nông Lâm TPHCM
V. TRUYỀN ĐỘNG VÔ CẤP 1. BIẾN TỐC ĐĨA CON LĂN Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 50 - Trường ĐH Nông Lâm TPHCM
V. TRUYỀN ĐỘNG VÔ CẤP 2. BIẾN TỐC ĐAI Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 51 - Trường ĐH Nông Lâm TPHCM
V. TRUYỀN ĐỘNG VÔ CẤP 2. BIẾN TỐC ĐAI Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 52 - Trường ĐH Nông Lâm TPHCM
V. TRUYỀN ĐỘNG VÔ CẤP 2. BIẾN TỐC ĐAI Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 53 - Trường ĐH Nông Lâm TPHCM
V. TRUYỀN ĐỘNG VÔ CẤP Bộ biến tốc hai khối xuyến lõm Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 54 - Trường ĐH Nông Lâm TPHCM
V. TRUYỀN ĐỘNG VÔ CẤP Bộ biến tốc hai khối xuyến lõm Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 55 - Trường ĐH Nông Lâm TPHCM
V. TRUYỀN ĐỘNG VÔ CẤP Bộ biến tốc hai đĩa ma sát côn có bánh trung gian Bộ biến tốc hai đĩa ma sát côn Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường ĐH Nông Lâm TPHCM
VI. LỰA CHỌN SƠ ĐỒ ĐỘNG CHO MÁY Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 57 - Trường ĐH Nông Lâm TPHCM
HẾT Khoa Cơ Khí – Công Nghệ Ths. Trương Quang Trường - 58 - Trường ĐH Nông Lâm TPHCM
