Chenille COILING Chenille 1 Seaming 1 Operation 2

Chenille & COILING

Chenille 자수기의 이해 1. Seaming 1) Operation 2) kind of Chenille in the M/C : Loop Stitch , Chain Stitch O/P Box -> needle type -> Stitch type Loop Stitch – Needle Setting is “L” Chain Stitch – Needle Setting is “C”

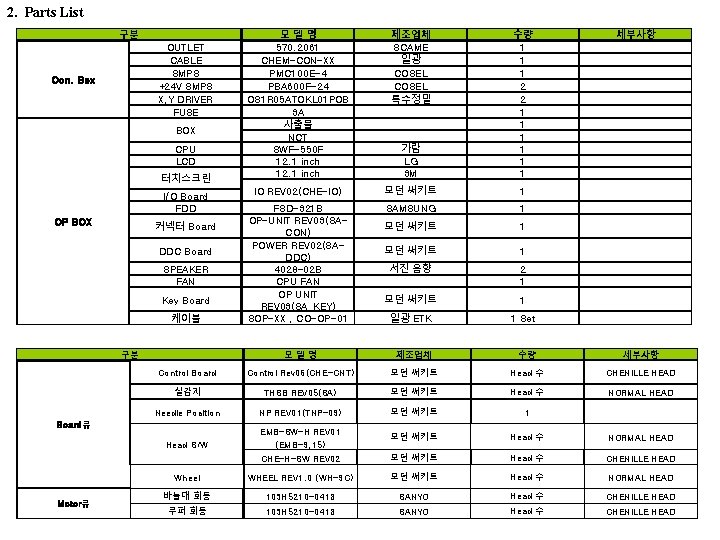

2. Parts List 구분 모델명 570. 2061 CHEM-CON-XX PMC 100 E-4 PBA 600 F-24 QS 1 R 05 ATOKL 01 POB 3 A 사출물 NCT SWF-550 F 12. 1 inch 제조업체 SCAME 일광 COSEL 특수정밀 가람 LG 3 M 수량 1 1 1 2 2 1 1 1 IO REV 02(CHE-IO) 모던 써키트 1 FSD-321 B OP-UNIT REV 03(SACON) POWER REV 02(SADDC) 4028 -02 B CPU FAN OP UNIT REV 03(SA_KEY) SOP-XX , CO-OP-01 SAMSUNG 1 모던 써키트 1 서진 음향 2 1 모던 써키트 1 일광 ETK 1 Set 모델명 제조업체 수량 세부사항 Control Board Control Rev 06(CHE-CNT) 모던 써키트 Head 수 CHENILLE HEAD 실감지 THSB REV 05(SA) 모던 써키트 Head 수 NORMAL HEAD Needle Position NP REV 01(TNP-09) 모던 써키트 1 Head S/W EMB-SW-H REV 01 (EMB-9, 15) CHE-H-SW REV 02 모던 써키트 Head 수 NORMAL HEAD 모던 써키트 Head 수 CHENILLE HEAD Wheel WHEEL REV 1. 0 (WH-9 C) 모던 써키트 Head 수 NORMAL HEAD 바늘대 회동 103 H 5210 -0418 SANYO Head 수 CHENILLE HEAD 루퍼 회동 103 H 5210 -0418 SANYO Head 수 CHENILLE HEAD OUTLET CABLE SMPS +24 V SMPS X, Y DRIVER FUSE Con. Box BOX CPU LCD 터치스크린 I/O Board FDD OP BOX 커넥터 Board DDC Board SPEAKER FAN Key Board 케이블 구분 Board류 Motor류 세부사항

구분 주축 구동부 수틀 이송부 모델명 제조업체 수량 Main Motor P 10 B 13100 HXS 2 F SANYO 2 Main Driver QS 1 R 05 ATOKL 01 POB SANYO 2 XY Motor P 2 B 10100 DXS 00 SANYO 2 Color Change S 7 R 15 GDCE-C 17 SPG 1 GEAR HEAD : S 7 KA 9 B WIPER S 7 R 15 GDCE-C 17 SPG 1 GEAR HEAD : S 7 RDA 25 B TRIM 103 H 8222 -5013 SANYO 1 JUMP 103 H 548 -0496 SANYO HEAD수 NORMAL HEAD Needle height 103 H 5210 -0451 SANYO HEAD수 CHENILLE HEAD trim 103 H 5210 -0451 SANYO HEAD수 CHENILLE HEAD Tension 103 H 7126 -0773 SANYO 1 Bar Switch KH-9012 -HR(S)B KUN HUNG 4 비상 Switch XB 7 ES 542 슈나이더 2 기동 Switch 704. 012 / 704. 900. 3 EAO 01월 02일 전자 접촉기 GMC 18 -AC 24 LG 1 Half Turn GP 1 S 51 V TOSHIBA 1 Origin &Limit TLP 1204(Side) TOSHIBA 4 원점 : 2 EA, 리미트 : 2 EA Trim sensor TLP 1204(Top) TOSHIBA 2 NORMAL HEAD Wiper Return TL-W 3 MC 1 OMRON 1 Trim sensor TL-W 3 MC 1 OMRON HEAD수 CHENILLE HEAD Thread sensor TL-W 3 MC 1 OMRON HEAD수 CHENILLE HEAD Upper Sensor SH 1 LC 1140 -24 SHINDENGEN HEAD수 +24 V (NORMAL HEAD) 썬스타 전기 HEAD수 +24 V (NORMAL HEAD) Motor Switch Sensor 세부사항 SOLENOID PICKER

구분 기타 모델명 제조업체 수량 Encoder H 37 -8 -1000 Z 015 METRONIX 2 기동용 Trans EMT 25 V 서울전자통신 1 Surge Protector SA 500 -SS 썬스타 전기 1 시멘트 저항 4. 7Ω / 20 W 성운 전자 2 Clutch Potentiometer VP 12 10 K JAPAN SERVO HEAD수 Tension Potentiometer VP 12 10 K JAPAN SERVO 1 C/C Potentiometer VP 12 10 K JAPAN SERVO 1 Cable CHEM-XX 일광 1 SET 3. BLOCK DIAGRAM 1) 6 H ↑ BLOCK DIAGRAM 2) 4 H ↘ BLOCK DIAGRAM 세부사항 CHENILLE HEAD

4. Control Box

4. Control Box < BACK >

4. Control Box FUSE installation

4. measurement 1) Digtal SMPS #1 Voltage Check(Photo 2) 2) Main Power Supply SMPS Voltage Check(Photo 3) 3. A/S Tip 1) Functions by SMPS output voltage

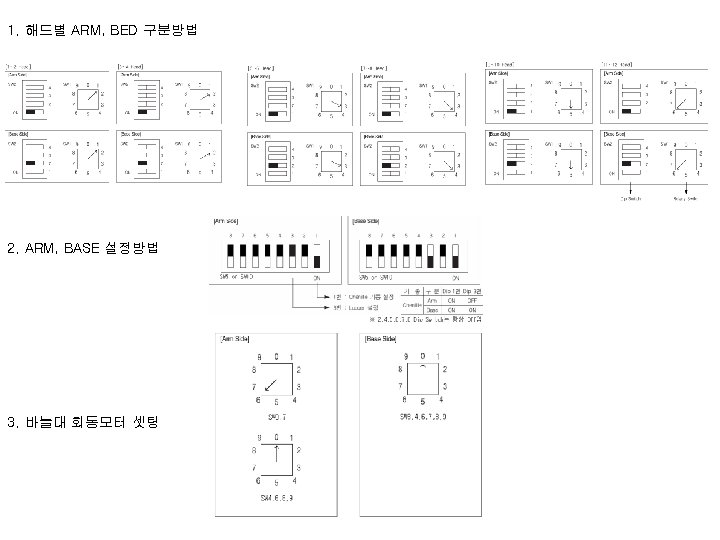

Control B/D & SUB Control B/D의 스위치 설정방법

Touch OP Box 구성품의 이해 1. Touch OP Box의 구성설명 Circuit diagram 설 명 - COILING Touch OP Box는 SIS 550 CPU Card 와 NC-SIO Key Board, 12. 1” LCD 및 Touch Screen, Key Board, Connect or Board로 구성되어 있음 Touch Screen - DDC Board는 Dual 3 X 3 Twin DDC Board의 축소된 개념으 로 Board 구성품 중 Master 또는 Slave 전원 공급부 중 하나 의 전원 공급부로 구성되어 있음 12. 1” TFT LCD INVERTER - DDC Board는 CO-IO Board로 부터 DC 24 V를 공급받아 DC 5 V, DC 12 V를 출력함 - DC +5 V, DC +12 V의 전원은 IO Board를 통해 SIS 550 CPU Card로 전달되고 SIS 550 CPU Card에서 LCD, Touch Scree SIS 550 CPU Card Connector Board n, Inverter에 콘넥터를 통해 전원을 공급함 - COILING Touch 운영프로그램에 의한 자수 구동 신호는 NC - SIO Board를 통해 실감지 Joint Board, Front Joint Board, NC-SIO Sequin Device Board에 전달하게 됨 DC 24 V 실감지 Joint Front_Joint DC 5 V, 12 V SA-DDC <COILING Touch OP Box 구성도> - Connector Board는 외부의 PC 용 키보드를 연결하여 사용 하거나, USB 메모리스틱을 사용할 경우 외부에 연결되는 부 품의 정보를 CPU Card로 연결하는 역할을 함

Touch OP Box 구성품의 이해 2. COILING Touch OP Box 구성품의 역할 1) INVERTER (FIF 1521 -05 B) - COILING Touch 형 OP Box에는 12. 1” 용 LCD 인버터를 사용함. - 12. 1” LCD Option 형 OP Box와 공용부품으로 LCD의 Back Light의 전원을 공급하는 역할을 함. - 인버터는 DC 11∼ 13 V의 전압을 공급 받아 650 Vrms 전압 및 7. 0 m. Arms 전류를 출력하여 LCD Back Light를 On 시킴. ※ 입력 콘넥터 CN 1: 12505 WR-10 A 00 Molex PIN. No Symbol 설 명 1 CTRL 0 V ∼ 5 V의 DC전원을 공급하여 LCD Back Light를 ON/OFF 시킬수 있는 Control. . Pin 임 3, 4, 7, 8 GND Ground 5 ON/OFF Power System Return (5 V: ON, 0 V: OFF) 9, 10 Vin 입력전압: 12 V + 1 V ※ 출력 콘넥터 CN 2, CN 3: 20015 WR-05 A 00 Molex, JST PIN. No Symbol 1 Lamp H 1 LCD Back Light의 High 전압 입력 Pin 2 Lamp L 1 LCD Back Light의 Low 전압 입력 Pin 설 명

Touch OP Box 구성품의 이해 2. COILING Touch OP Box 구성품의 역할 2) Touch Screen (Touch Panel) - Touch Screen 은 RES-PL 8 사양의 3 M사 Touch Screen을 사용하고 있으며, Touch Screen에 입력되는 Touch Position Data를 SIS 550 CPU Card에 전달하는 역할을 함 내 ASSIGNMENT 용 SXL X축 Left Sensing Data SXR X축 Right Sensing Data SYT Y축 Top Sensing Data SYB Y축 Bottom Sensing Data XL X축 Left Excite Data XR X축 Right Excite Data YT Y축 Top Excite Data YB Y축 Bottom Excite Data - SXL, XL 및 SXR, XR의 4개 신호로 Touch Panel의 X축 Touch Position에 대한 정보를 나타내며, SYT, YT 및 SYB, YB의 4개 신호로 Touch Panel의 Y축 Touch Position에 대한 정보를 나타냄 - 총 8개의 신호로 Touch Panel X축 및 Y축의 Touch Position 정보를 표시하며, 8개의 신호를 SIS 550 CPU Card에 전달하 여 Touch Position 정보를 인식함

Touch OP Box 구성품의 이해 2. COILING Touch OP Box 구성품의 역할 2) Touch Screen (Touch Panel) ※ Touch Panel 의 신호 Table PIN ASSIGNMENT 1 YB 2 SYB 3 SYT 4 YT 5 XR 6 SXR 7 SXL 8 XL - Touch Panel의 콘넥터 Pin의 내용은 위의 테이블과 같으며, Touch Panel에 입력되는 Touch Position Data를 8개의 신호 로 변환하여 SIS 550 CPU Card에 전달함.

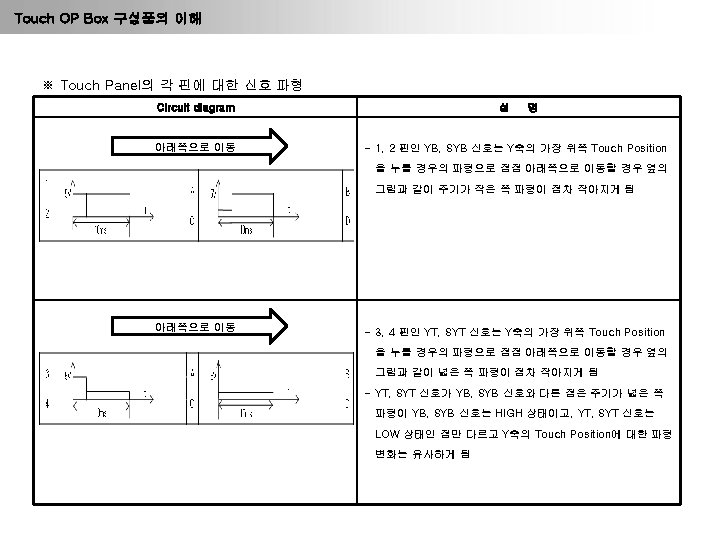

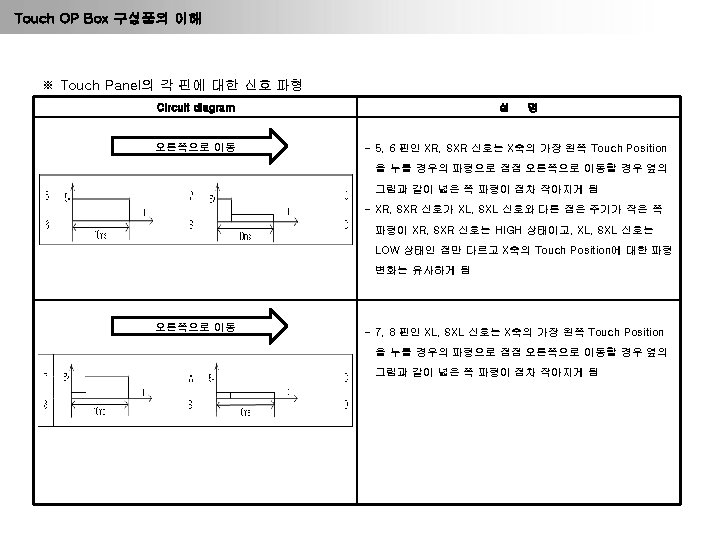

Touch OP Box 구성품의 이해 ※ Touch Panel의 각 핀에 대한 신호 파형 X A C Y Touch Panel B Pin number 1 3 A t 10 ms B 5 V t 10 ms t 7 C 5 V t B 10 ms D 10 ms A 5 V C 5 V t t 8 10 ms D 10 ms t 6 D B 5 V C A 5 V Point C A 5 V 4 5 Point 5 V 2 D B 10 ms D

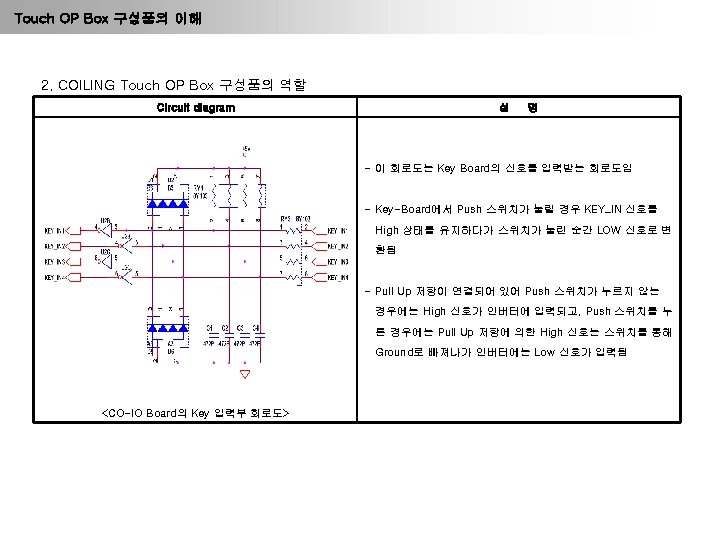

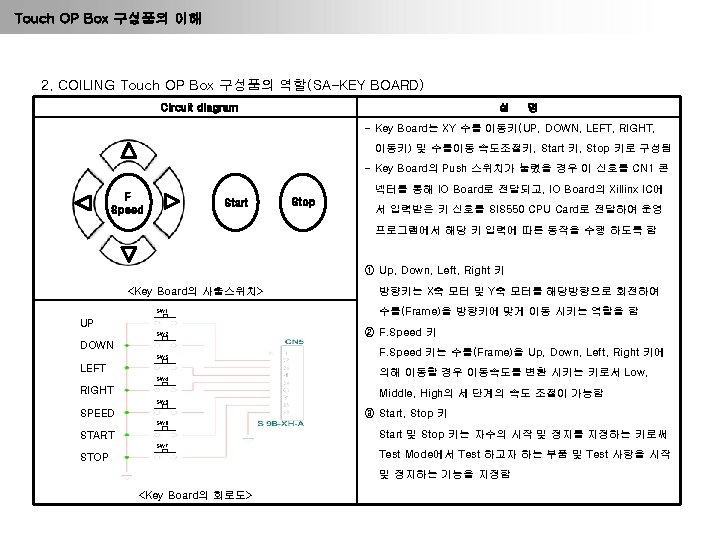

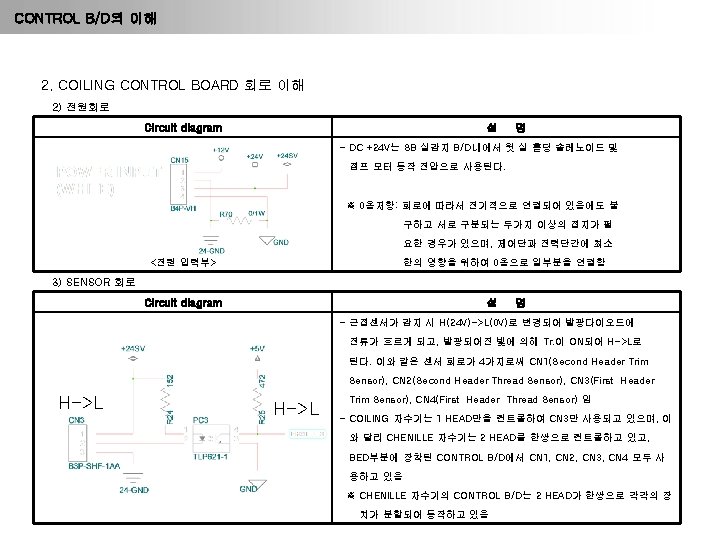

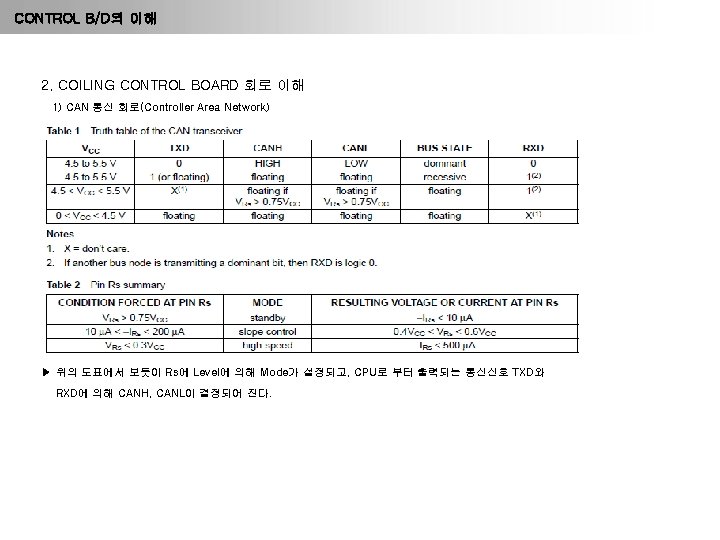

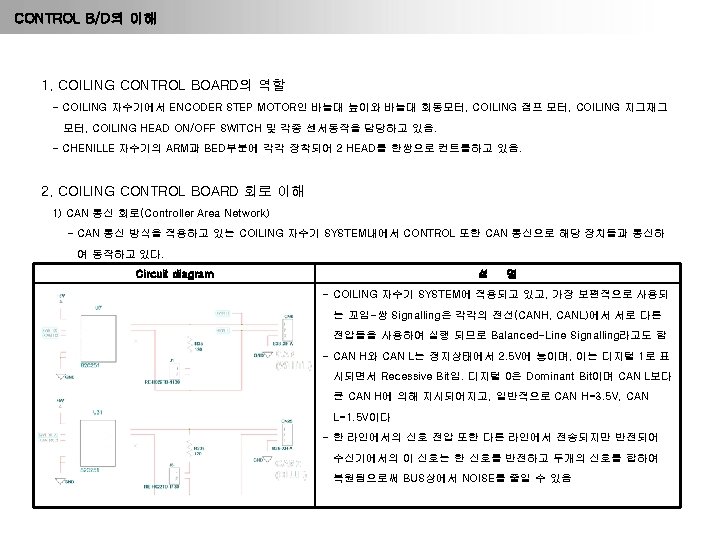

CONTROL B/D의 이해 2. COILING CONTROL BOARD 회로 이해 1) CAN 통신 회로(Controller Area Network) ▶ PCA 82 C 251은 CAN 프로토콜 컨트롤러와 BUS라인 사이에 사용되는 인터페이스용 IC임

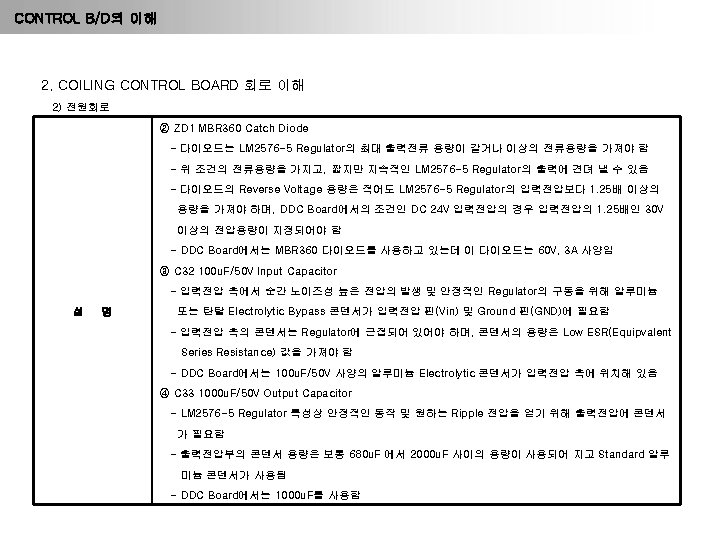

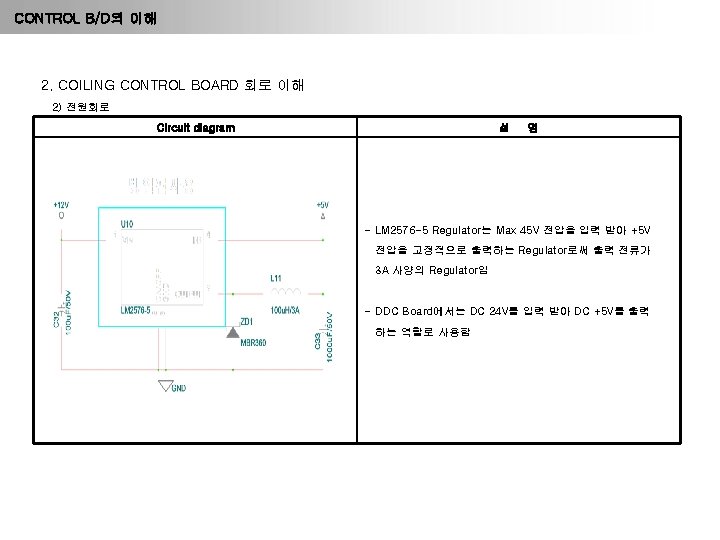

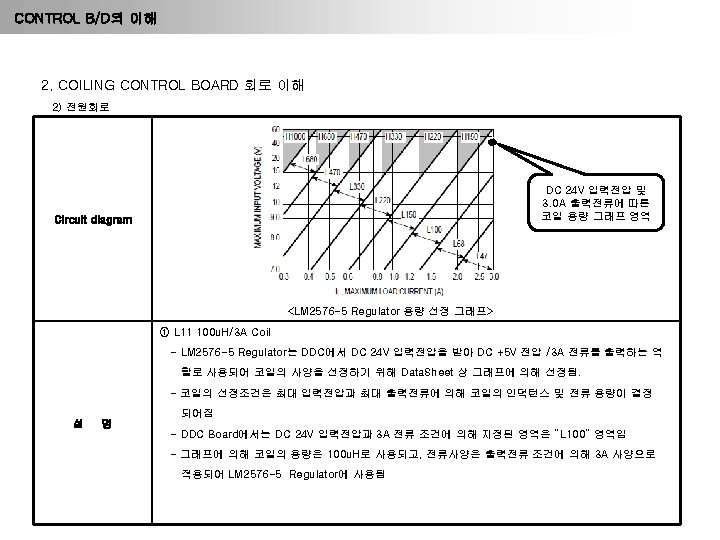

CONTROL B/D의 이해 2. COILING CONTROL BOARD 회로 이해 4) HEAD ON/OFF SWITCH BOARD 회로 - COILING HEAD에 장착되어 LED 점등으로 실 끊어짐 확인 및 HEAD 동작 유무를 설정 Circuit diagram 설 CPU(U 3) ds. PIC 30 F 6010 명 - COILING HEAD 실 끊어짐 시 CPU로 부터 PULSE 신호가 출 력되어 U 9의 1번과 3번으로 입력되며, 이 신호는 연결된 HEAD ON/OFF S/W B/D의 LED를 점등시킨다. - CN 10(FIRST HEAD S/W)는 COILING HEAD의 HEAD CPU(U 3) ds. PIC 30 F 6010 ON/OFF S/W B/D가 연결되며, CN 13(SECOND HEAD S/W) 은 사용하지 않음 ※ CHENILLE 자수기에서는 ARM 부분에 장착된 CONTROL B/D에 2 HEAD의 HEAD ON/OFF SWITCH B/D가 모두 연결됨

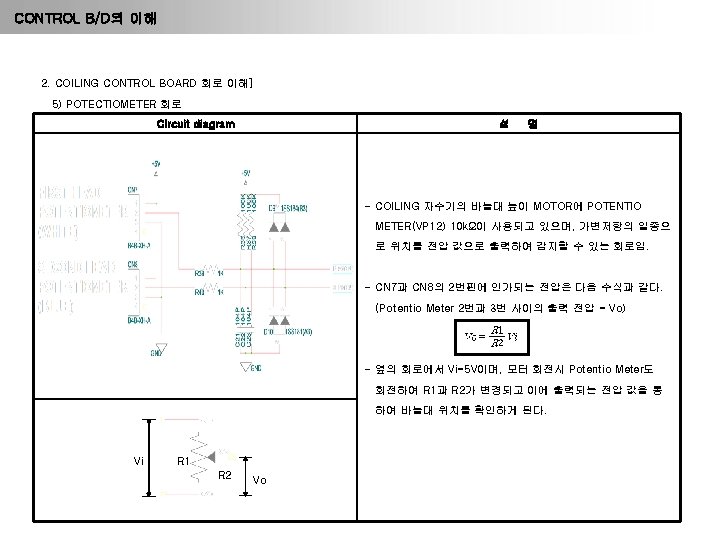

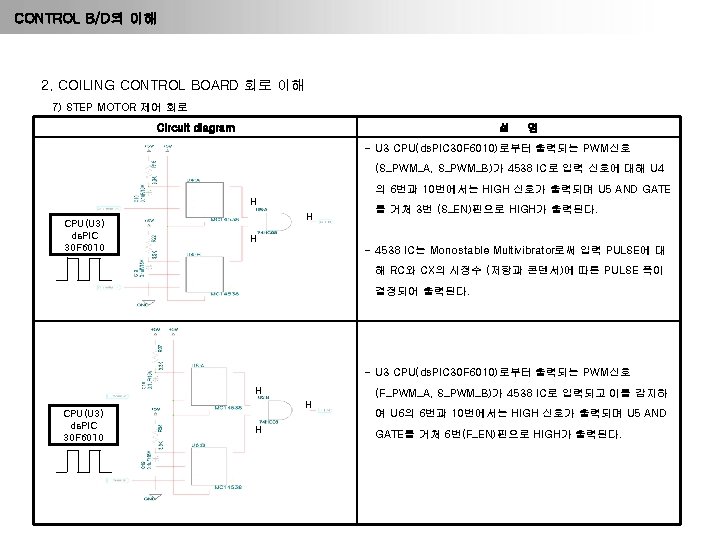

CONTROL B/D의 이해 2. COILING CONTROL BOARD 회로 이해 8) COILING ZIGZAG 및 JUMP STEP MOTOR 제어 회로 Circuit diagram 74 HC 14 (INVERTER ) 설 명 - U 3 CPU로부터 F_PWM_A, F_PWM_B, S_PWM_A, S_PWM_B의 PWM신호가 동일 위상의 신호로 출력되어 U 2의 74 HC 14(INVERTER) IC를 통과하면서 180도차 CPU(U 3) ds. PIC 30 F 6010 위상의 신호로 분할되어 U 1(74 HC 244) IC로 입력된다. - U 1(74 HC 244)의 1번(F_SELECT)과 19번(S_SELECT) 신호에 의해 출력이 제어된다. ‘L’ 입력시 ENABLE, ‘H’ 입력시 DISABLE 됨

CONTROL B/D의 이해 2. COILING CONTROL BOARD 회로 이해 ※ PWM 제어신호 흐름 F_PWM_A CPU(U 3) ds. PIC 30 F 6010 F_PWM_B 74 HC 14 (U 2) S_PWM_A S_PWM_B S_F_A OUT_F_A S_F_/A OUT_F_/A S_F_B OUT_F_B S_F_/B S_S_A FET (2 SK 2508) OUT_F_/B OUT_S_A S_S_/A OUT_S_/A S_S_B OUT_S_B S_S_/B OUT_S_/B - CHEN ILLE 자수기에서는 ARM부분에 장착되는 CONTROL B/D는 앞의 회로에서 CN 14(First Side Step Motor)와 CN 11 (Second Side Step Motor)에 클러치 모터가 연결되어 동작되며, BED부분에 장착되는 CONTROL B/D는 CHENILLE 사절 모터가 연결되어 동작한다. - COILING 자수기의 CONTROL B/D에서는 CN 14 커넥터에 COILING ZIGZAG STEP MOTOR가 연결되며, CN 11 커넥터에는 COILING JUMP STEP MOTOR가 연결되어 동작한다.

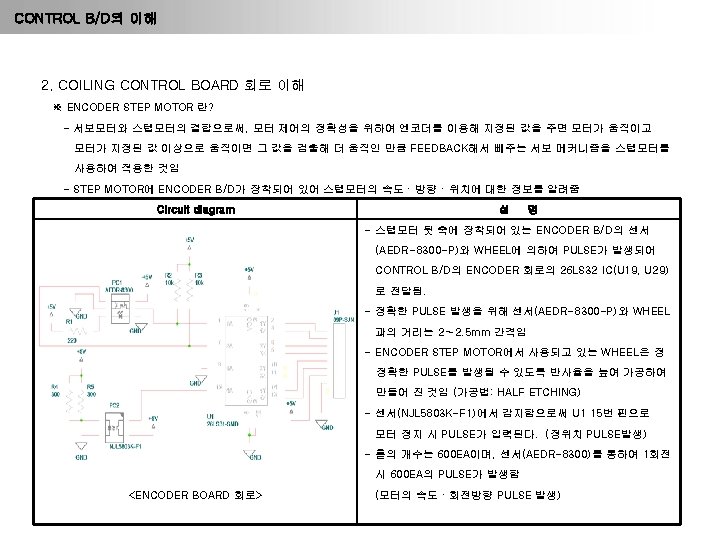

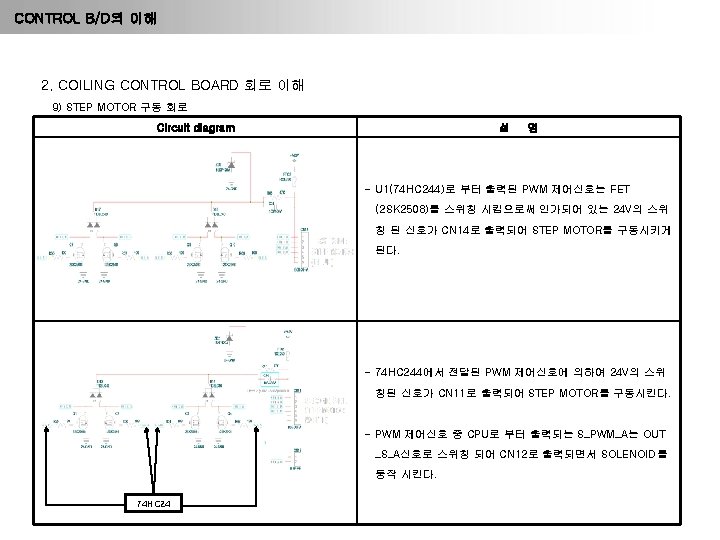

CONTROL B/D의 이해 2. COILING CONTROL BOARD 회로 이해 10) ENCODER STEP MOTOR 제어회로 Circuit diagram 설 명 - CPU(U 14)로 부터 발생되는 PWM신호 A와 B를 4538 IC가 감지하여 6번과 7번 PIN으로 HIGH신호가 출력된다. H H CPU(U 14) ds. PIC 30 F 6010 H <AND GATE> - 74 HC 08(U 16) IC는 입력 Digital 신호의 곱으로 출력되어 지므로 U 4의 3번(TM 1_EN)신호는 HIGH가 출력된다. CPU(U 14) ds. PIC 30 F 6010 - CPU(U 14)로부터 TM 1_S 신호가 H->L로 변경시 INVERTER 를 거쳐 R_EN신호와 AND GATE로 조합되어 ‘H’신호가 출력 H->L H H->L 되며 U 12(74 HC 14) INVERTER를 거쳐 다시 반전되어 TM 1_ SELECT 신호는 H->L로 됨

CONTROL B/D의 이해 2. COILING CONTROL BOARD 회로 이해 10) ENCODER STEP MOTOR 제어회로 Circuit diagram 설 명 - CPU(U 14)로 부터 출력되는 PWM 제어 신호는 INVERTER를 거쳐 위상이 180도 차 PULSE로 분할된다. TM 1_PWM_A CPU(U 14) ds. PIC 30 F 6010 TM 1_PWM_B TM 1_S_A TM 1_S_/A TM 1_S_B TM 1_S_/B - 옆의 회로에서는 ENCODER STEP MOTOR를 1개 동작 시키므로 74 HC 244의 ENB(19번)를 사용하지 않으며, TM 1_SELECT 신호가 ‘H’로 입력되면 ENA (1번) DISABLE되어 A 1∼A 4의 PWM 제어신호가 YA 1∼YA 2로 전달되지 않음 반대로 ‘L’신호가 입력되면 ENA가 ENABLE되어 신호가 전달됨

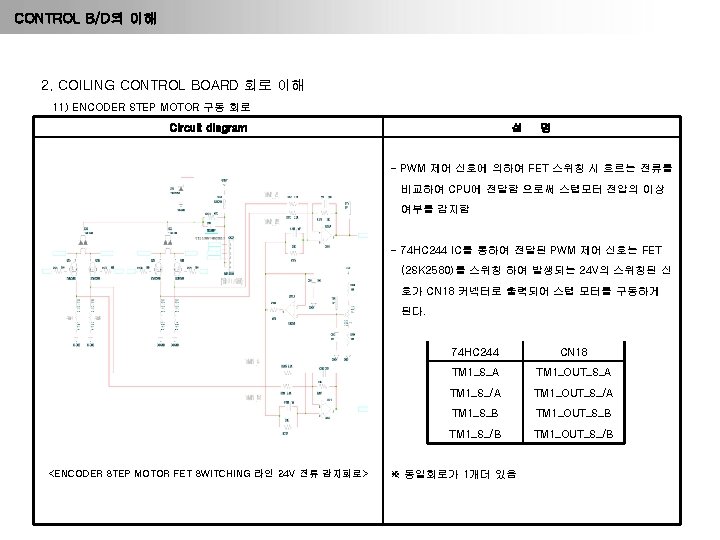

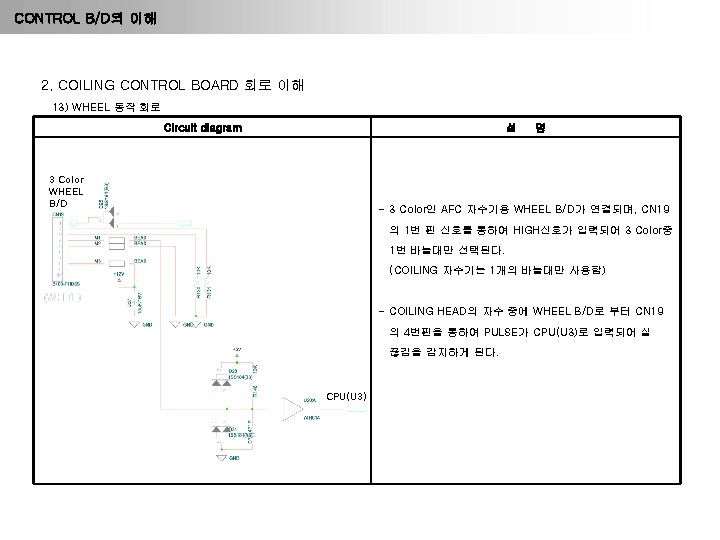

CONTROL B/D의 이해 2. COILING CONTROL BOARD 회로 이해 12) CONTROL B/D 내 ENCODER 회로 Circuit diagram 설 명 - CN 20에 연결되어 ENCODER B/D로 부터 입력된 PULSE는 U 19(26 LS 32) IC로 입력되어 각각 ENC_A, ENC_B, ENC_Z 로 출력되어 CPU에 전달된다. ※ CN 24와 U 29로 구성된 동일한 ENCODER 회로가 있다. - 26 LS 32 IC는 Quardruple Differential Line Recievers로써 입력되는 두 신호의 전압차로써 출력을 결정하는 역할을 하고 있음
