Cheminée Lining • Présentation ASPE • Chapitre de Québec • 13 octobre 2009 Denis Caron

CHEMINÉES / APPAREILS • • Types de cheminées Catégories de cheminées Types d’appareils Catégories d’appareils Coupe tirage / Calcul de tire Exemples de Calcul de tire Nos modèles & Homologation

Types de cheminées Différents types de cheminée et de conduits d’évacuation Type A = Cheminée double paroi avec isolation entre les parois (Homologué) Type B = Cheminée double paroi mur d’air entre les parois (Homologué) Type BH = (Ou Spécial Vent) Pour appareil de catégorie II, III ou IV (Homologué) Type C = Conduit non homologué simple paroi (acier, galvanisé, inox) Type HT = Cheminée double paroi avec isolation entre les parois (Homologué) Type BW= Cheminée double paroi mur d’air entre les parois (Homologué)

Catégories de cheminées Catégorie III Catégorie IV

Descriptif des catégories Catégorie I : Non positif sans condensation Type B_Vent et certains types A (selon l’homologation). Catégorie II : Non positif avec condensation ou risque de cond. ≥ 83% Type BH obligatoire Catégorie III : Positif sans condensation 80% ≥. Type B et certains types A (selon l’homologation) Catégorie IV : Positif avec condensation ou risque de cond 83% ≥ Type BH obligatoire

Les types d'appareils ayant à appareil nouvelle Catégorie I : ou atmosphérique, Appareil l’échangeur de chaleur. Requiert un coupe tirage ou un contrôle barométrique. de Catégorie II : Appareil partielle. Requiert un contrôle barométrique. (Condensation) positive pression une Catégorie III : ayant Appareil d’un ventilateur. Ne requiert aucun contrôle de tirage et peut être évacué mural ou au toit. Ne peut en aucun temps être évacué avec un autre appareil (cheminée). Catégorie IV : Appareil ayant une pression positive à la buse. Entièrement assisté d’un ventilateur. Ne requiert aucun contrôle de tirage et peut être évacué mural ou au toit. Ne peut en aucun temps être évacué avec un autre appareil (condensation).

Catégorie I Appareil de catégorie I Non positif sans condensation Type B_Vent et certain type A (selon l’homologation) RETOUR AUX CATÉGORIES

Catégorie II Appareil de catégorie II: Non positif avec condensation ou risque de condensation ≥ 83% Type BH obligatoirement RETOUR AUX CATÉGORIES

Catégorie III Appareil de catégorie III: Positif sans condensation ≤ 83%. RETOUR AUX CATÉGORIES

Catégorie IV Appareil de catégorie IV: positif avec condensation ou risque de condensation ≥ 83% RETOUR AUX CATÉGORIES

Coupe tirage et/ou contrôle barométrique Contrôle permettant d’assurer le zéro pression à la buse de l’appareil. Ce dispositif permet d’aider à contrôler la vitesse des gaz sur l’échangeur de chaleur. Il permet de contrer les effets de tire provenant de la cheminée dû au fort vent ou à un grand différentiel de température qui augmente l’effet de tirage de la cheminée. Il aide aussi à stabiliser l’allumage (période critique) du brûleur lors des départs.

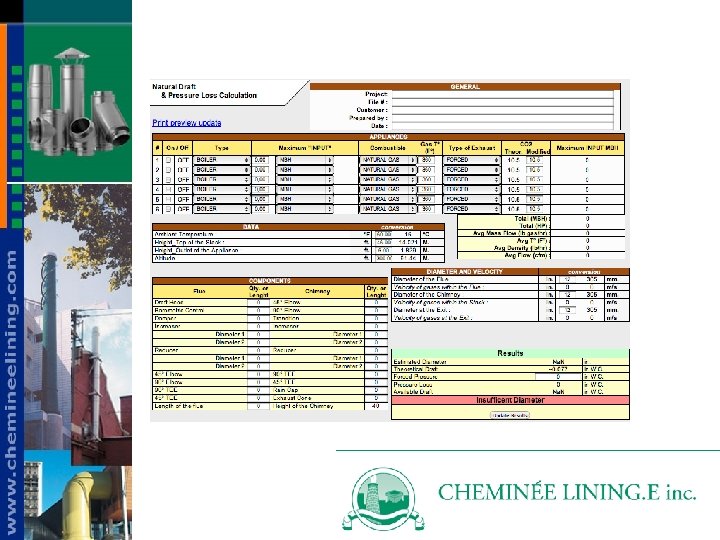

Calcul de tirage Comment effectuer un calcul de tirage? • Pour les appareils de catégorie I : les tableaux des codes B 139 et B 149 • Les méthodes décrites au ASHRE. • Consultation des firmes spécialisées dans le domaine.

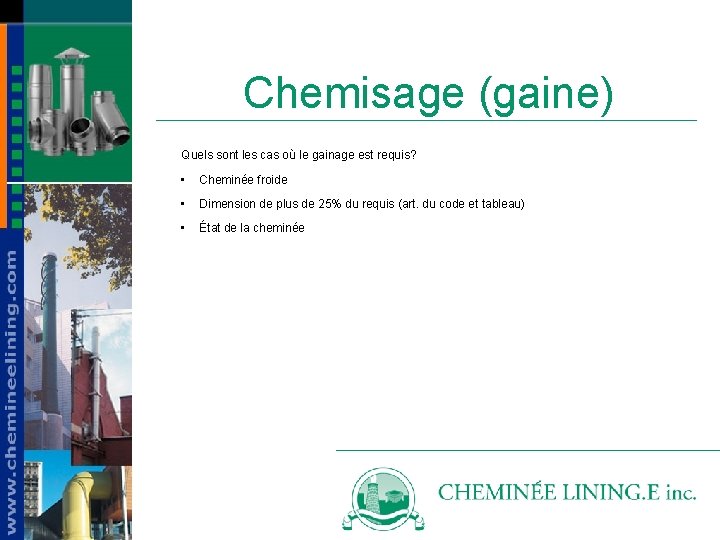

Chemisage (gaine) Quels sont les cas où le gainage est requis? • Cheminée froide • Dimension de plus de 25% du requis (art. du code et tableau) • État de la cheminée

Nos modèles HEP IPPL A-IPPL

Évents spéciaux Modèle HEP • HEPL 2 Système d'évacuation catégorie II, III et IV HEP: Simple paroi HEPL: Double paroi avec 2" d'espace d'air HEPL 2: Double paroi avec 2" fibre minérale RETOUR AUX MODÈLES

Chaudières et groupe électrogène Modèles IPP • IPPL 2 F Système de tuyauterie à double paroi en acier inoxydable IPP: Simple paroi IPPL: Double paroi avec 2" d'espace d'air IPPL 2: Double paroi avec isolation de 2" en fibre minérale IPPL 2 F: Double paroi avec isolation de 2" en fibre de céramique RETOUR AUX MODÈLES

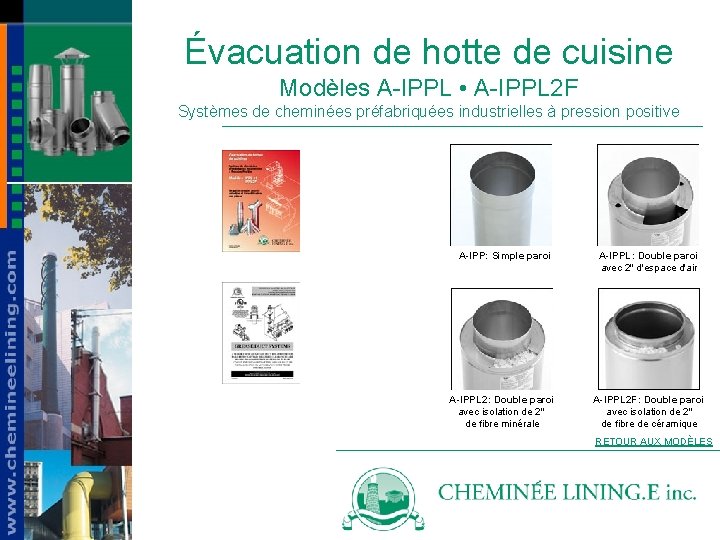

Évacuation de hotte de cuisine Modèles A-IPPL • A-IPPL 2 F Systèmes de cheminées préfabriquées industrielles à pression positive A-IPP: Simple paroi A-IPPL 2: Double paroi avec isolation de 2" de fibre minérale A-IPPL: Double paroi avec 2" d'espace d'air A-IPPL 2 F: Double paroi avec isolation de 2" de fibre de céramique RETOUR AUX MODÈLES

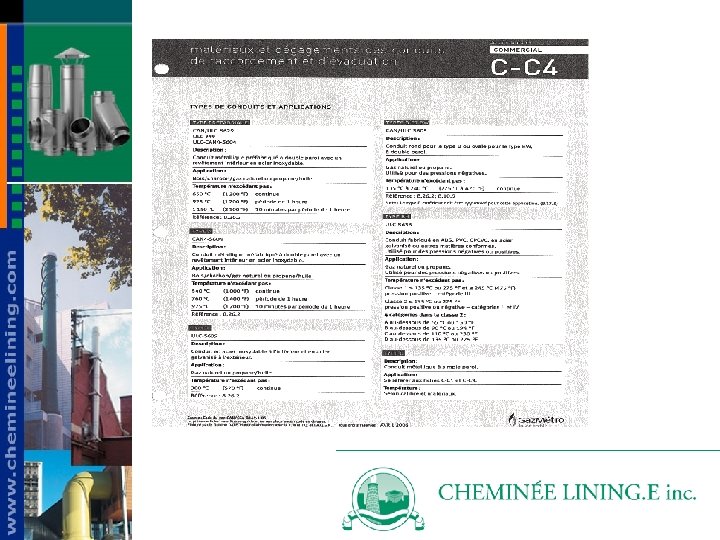

Homologation Conduit d’évacuation satisfaisant aux exigences d’une norme et constitué entièrement d’éléments fabriqués en usine pour être assemblés sur place sans façonnage et destinés à assurer l’évacuation des gaz de combustion des appareils.
