Chem CAD Termodynamika w praktyce Praktyczne obliczanie rwnowag
Chem. CAD Termodynamika w praktyce
Praktyczne obliczanie równowag n Modelowanie równowag fazowych n n n BIP – z bazy Chem. CADa BIP – z literatury Metody bez BIP: UNIFAC n Regular n
Przykładowe dane doświadczalne P=Patm Układ: etanol (1) – metylocyklopentan (2) – benzen (3)
BIP z Chem. CADa
BIP z literatury
Obliczanie składów równowagowych w Chem. CADzie n n Posłużyć się urządzeniem, w którym obliczana jest równowaga fazowa: FLASH (rozdzielacz fazowy) Wybrać interesujące składniki
Obliczanie składów równowagowych w Chem. CADzie n Wpisać skład w strumień wlotowy
Obliczanie składów równowagowych w Chem. CADzie n Wybrać odpowiedni sposób obliczania rozdzielacza n n Przy znanej temp. : podać bardzo mały udział frakcji lotnej i temperaturę, tryb (Flash Mode) 4 Przy znanym ciśnieniu: podać bardzo mały udział frakcji lotnej i ciśnienie, tryb (Flash Mode) 1
Obliczanie składów równowagowych w Chem. CADzie n Wykonać obliczenia i odczytać skład strumienia lotnego
Porównanie: doświadczenie-Chem. CAD: Wilson T=Tdośw
Porównanie: doświadczenie-Chem. CAD: Wilson P=Patm
Porównanie: doświadczenie-Chem. CAD: NRTL T=Tdośw.
Porównanie: doświadczenie-Chem. CAD: NRTL P=Patm
Porównanie: doświadczenie-Chem. CAD: UNIQUAC T=Tdośw.
Porównanie: doświadczenie-Chem. CAD: UNIQUAC P=Patm
Porównanie: doświadczenie-Chem. CAD BIP z literatury i UNIFAC
Porównanie: doświadczenie-Chem. CAD BIP z literatury i UNIFAC
Wyznaczanie BIP Aproksymacja danych doświadczalnych n Określanie BIP na podstawie wyników otrzymanych z metody UNIFAC n
Wyznaczanie BIP n UWAGA! Przed rozpoczęciem wprowadzania danych trzeba wybrać rodzaj równania równowagi i zwiększyć ilość dostępnych zestawów BIP

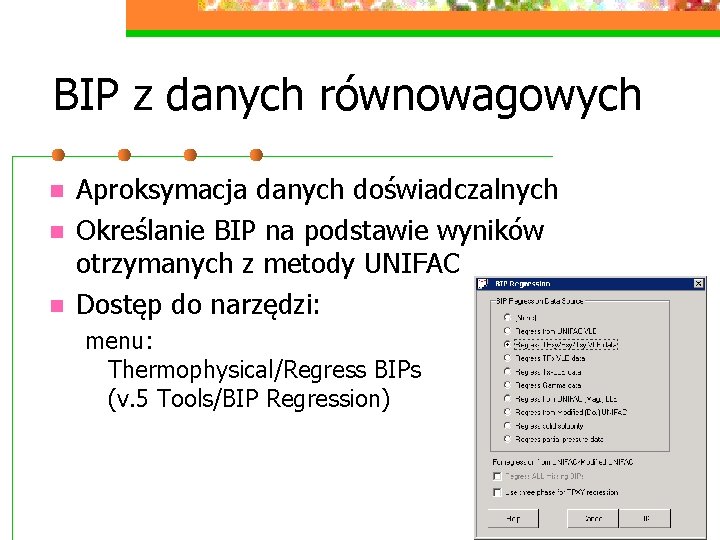

BIP z danych równowagowych n n n Aproksymacja danych doświadczalnych Określanie BIP na podstawie wyników otrzymanych z metody UNIFAC Dostęp do narzędzi: menu: Thermophysical/Regress BIPs (v. 5 Tools/BIP Regression)
BIP z danych równowagowych n n Najczęściej dostępne są składy równowagowe wyznaczone przy znanym ciśnieniu. Należy podać: n n Związki, dla których liczone będą BIP Zakres i punkt startowy parametrów Parametry iteracji Dane równowagowe (T, P, xi, yi)
BIP z danych równowagowych Po obliczeniach drukowany jest raport n Na koniec należy wybrać, który zestaw BIP ma być zmodyfikowany n
BIP z obliczeń UNIFAC n n Obliczenia przeprowadza się PARAMI Po obliczeniach drukowany jest raport Na koniec należy wybrać, który zestaw BIP ma być zmodyfikowany Obliczenia należy powtórzyć dla każdej pary dla której poszukuje się BIP
Stałe K użytkownika – tabele i wielomiany
Wartość K=f(T) na podstawie danych tabelarycznych n Wprowadzanie stałych K w tabelach n Format zbioru: Nazwa zadania. KTB n NP, TU, PU n Ciśnienie odniesienia n T 1, T 2, . . . Tnp n K 1, K 2, . . . Knp dla składnika nr 1 n K 1, K 2, . . . Knp dla składnika nr 2 n
Wartość K=f(T) na podstawie danych tabelarycznych n Wprowadzanie stałych K w tabelach kody:

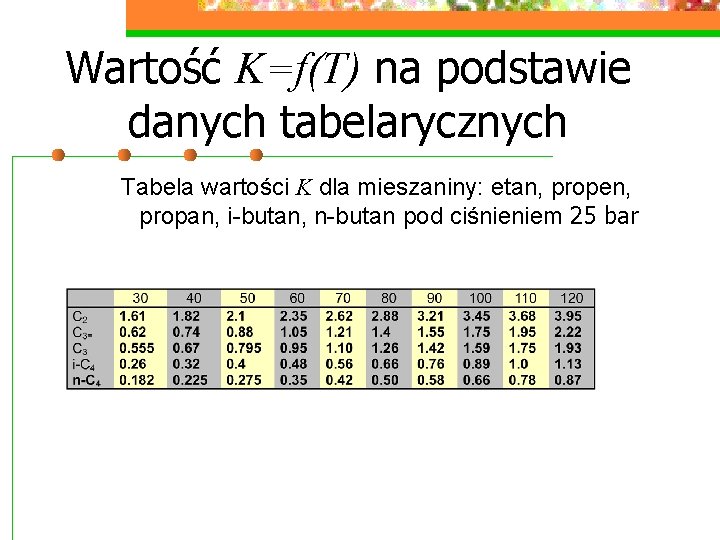

Wartość K=f(T) na podstawie danych tabelarycznych Tabela wartości K dla mieszaniny: etan, propen, propan, i-butan, n-butan pod ciśnieniem 25 bar
Wartość K=f(T) na podstawie danych tabelarycznych 10, 3, 4 25. 0 30, 40, 50, 60, 70, 80, 90, 100, 110, 120 1. 61, 1. 82, 2. 1, 2. 351, 2. 62, 2. 88, 3. 21, 3. 45, 3. 68, 3. 95 0. 62, 0. 74, 0. 88, 1. 05, 1. 21, 1, 40, 1, 55, 1. 75, 1. 95, 2. 22 0. 555, 0. 67, 0. 795, 0. 95, 1. 10, 1. 26, 1. 42, 1. 59, 1. 75, 1. 93 0. 26, 0. 32, 0. 48, 0. 56, 0. 66, 0. 76, 0. 89, 1. 0, 1. 13 0. 182, 0. 225, 0. 275, 0. 35, 0. 42, 0. 58, 0. 66, 0. 78, 0. 87
Wartości K na podstawie parametrów wielomianów n Wprowadzanie parametrów wielomianów opisujących zależność K od T

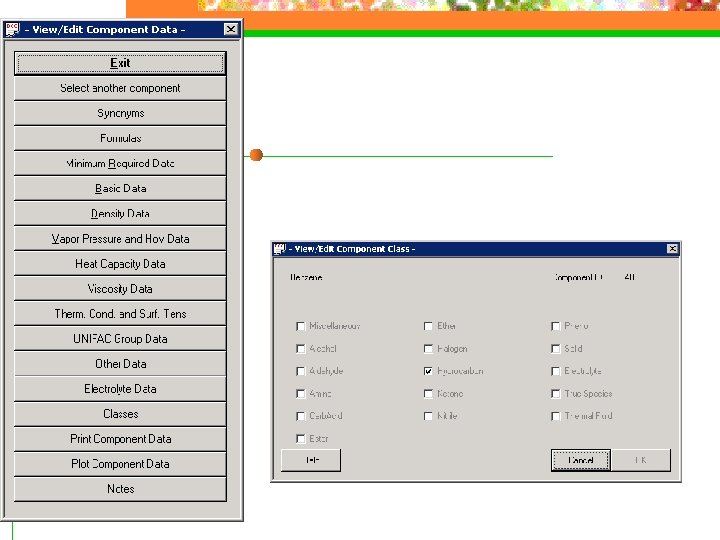

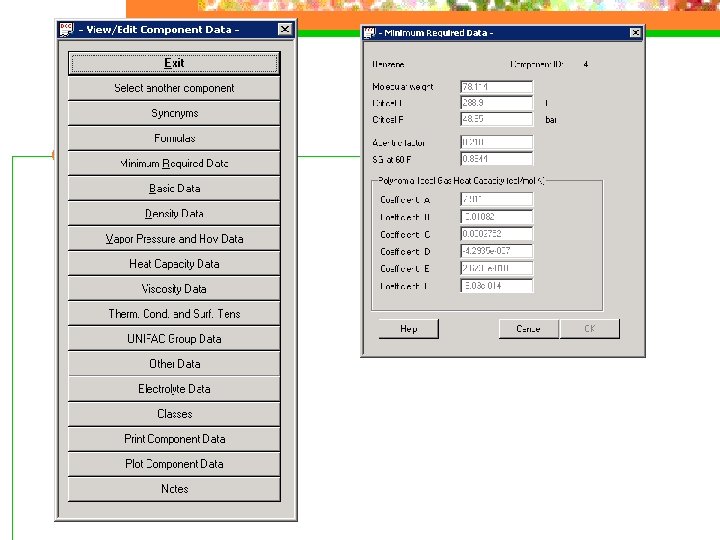

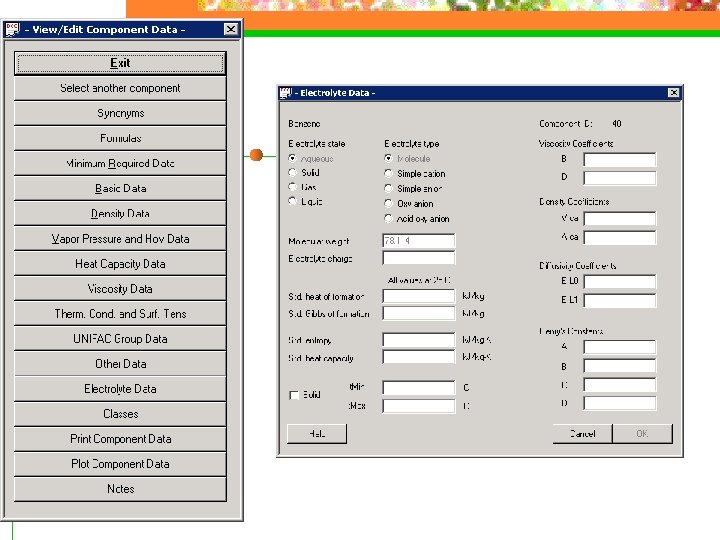

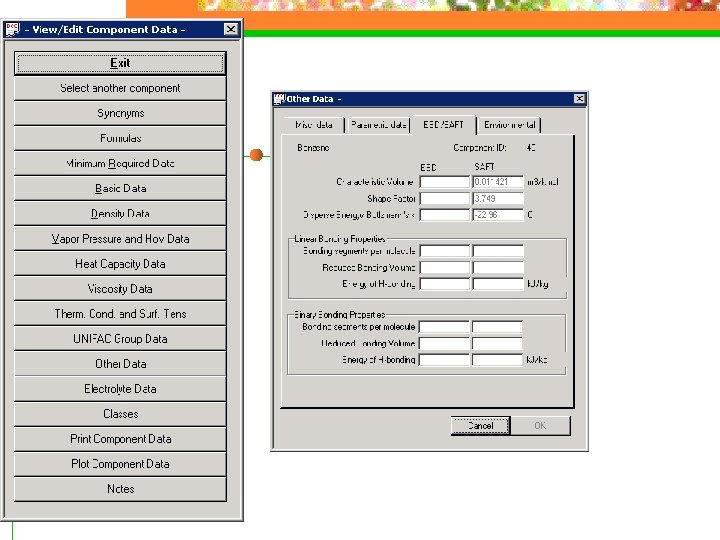

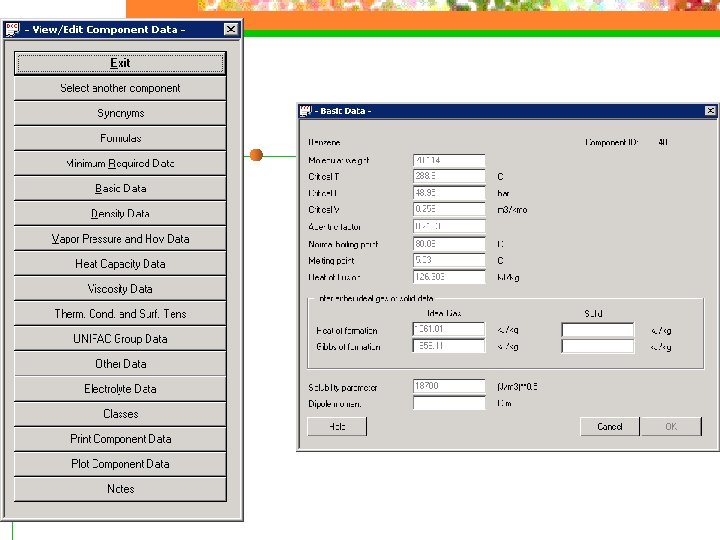

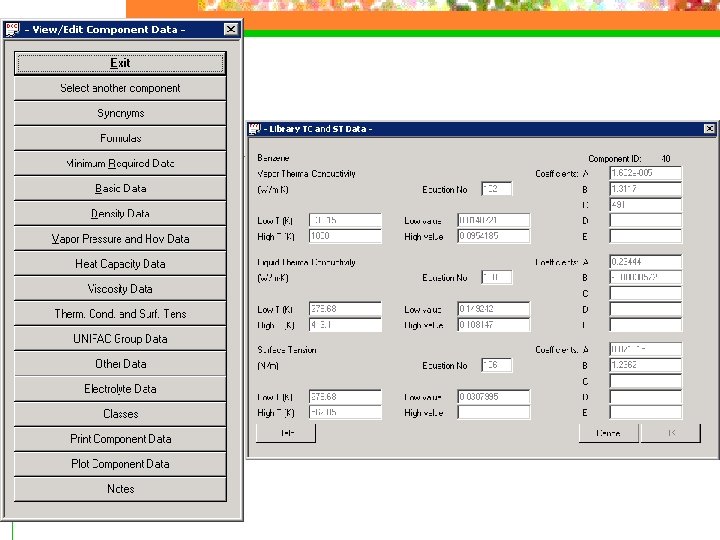

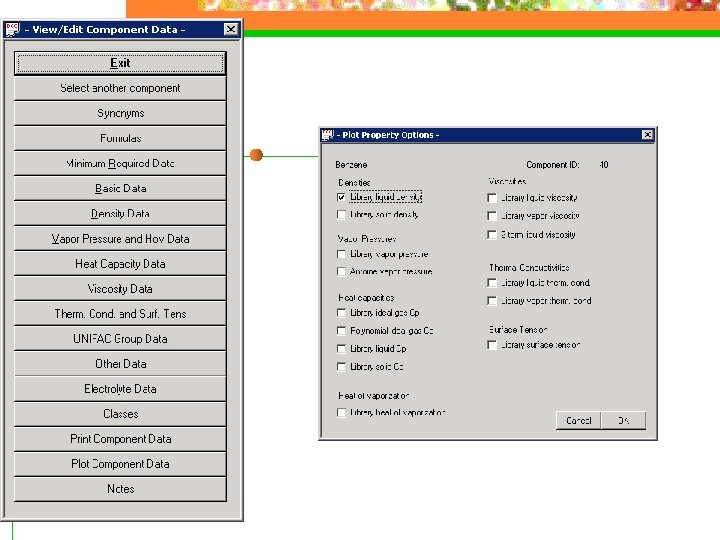

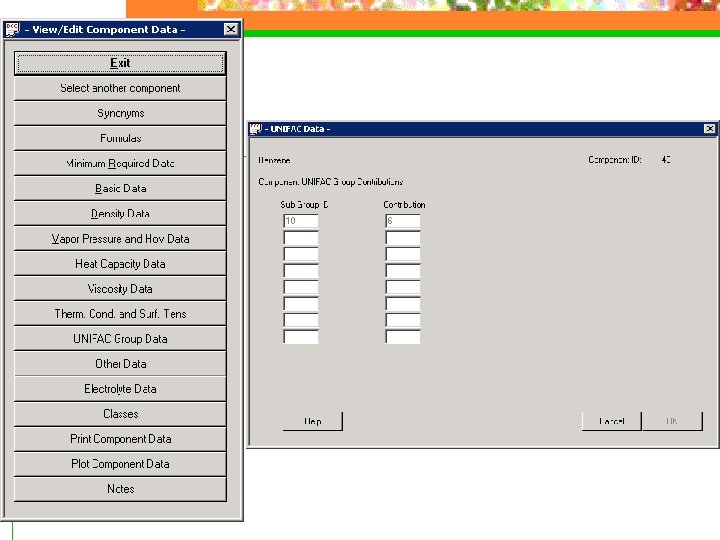

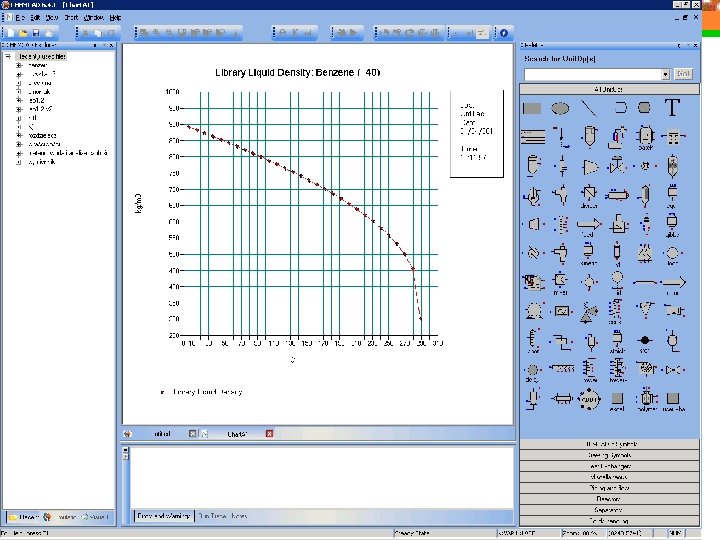

Metody obliczania właściwości substancji dostępnych w Chem. CADzie n Menu: n Thermophysical n Component Databese n View/Edit Database Component
DIPPR
Nie równanie wielomianowe
DIPPR?
