CHEKING CALCULATION OF TURBOMACHINERY IN ANSYS CFX USAGE
CHEKING CALCULATION OF TURBOMACHINERY IN ANSYS CFX USAGE OF MESH-GENERATOR ANSYS TURBOGRID and format-converter PROFILER special engineered at SSAU Shabliy Leonid Instructor of department Theory of Aircraft Engines Samara State Aerospace University SSAU 443086 Samara, Moskovskoe shosse 34, bild. 5, room 405 Ph. : (846)267 -45 -94; E-mail: afroaero@hotmail. ru Samara State Aerospace University
CHEKING CALCULATION OF TURBOMACHINERY IN ANSYS TURBOMACHINERY CALCULATION «FROM ZERO» INITIAL PROJECTING VISTA (CCD, CPD, etc. ) 3 D-PROFILING BLADE MODELER MESH GENERATION TURBO GRID CFD-CALCULATION Base parameters of Geometry parameters of turbomachine: : turbomachine type. Diameters , Inlet /Outlet , mass flow rate, , height of blades pressure increase/decrease blade angles at Inlet/Outlet, degree, desirable efficiency etc. Geometry of blade row: shroud contour, hub contour, blade sections CFD-results Mesh Model Efficiency, mass HEX-mesh flow rate pressure andfor temperature Ansys CFXfields CFX Samara State Aerospace University

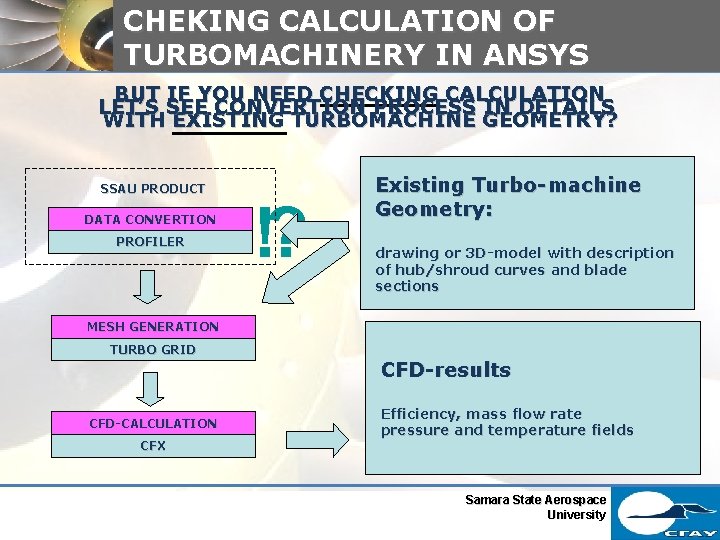

CHEKING CALCULATION OF TURBOMACHINERY IN ANSYS BUT IF YOU NEED CHECKING CALCULATION LET’S SEE CONVERTION PROCESS IN DETAILS WITH EXISTING TURBOMACHINE GEOMETRY? SSAU PRODUCT DATA CONVERTION PROFILER !? Existing Turbo-machine Geometry: drawing or 3 D-model with description of hub/shroud curves and blade sections MESH GENERATION TURBO GRID CFD-CALCULATION CFX CFD-results Efficiency, mass flow rate pressure and temperature fields Samara State Aerospace University

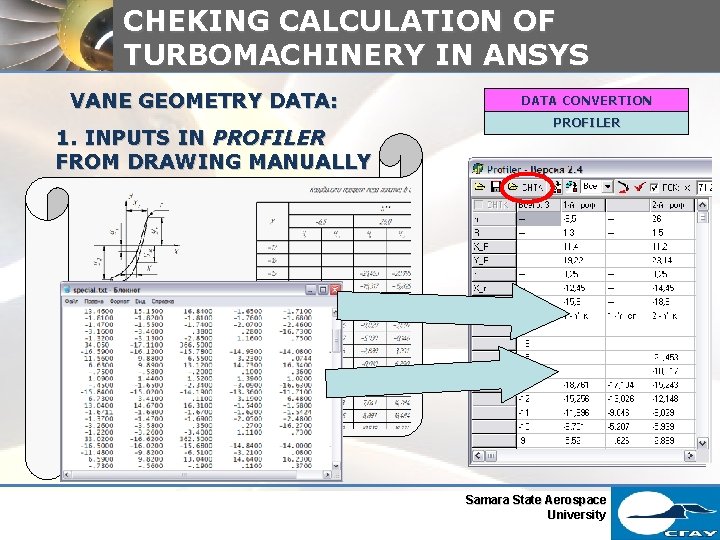

CHEKING CALCULATION OF TURBOMACHINERY IN ANSYS VANE GEOMETRY DATA: 1. INPUTS IN PROFILER FROM DRAWING MANUALLY DATA CONVERTION PROFILER 2. LOADS FROM DIFFERENT COORDINATE FILES AUTOMATICALLY Samara State Aerospace University
CHEKING CALCULATION OF TURBOMACHINERY IN ANSYS VANE GEOMETRY DATA: 1. CHECKING VISUALLY 2. CORRECTING 3. ORIENTING IN ENGINE COORDINATE SYSTEM 4. SAVING IN TURBOGRID FORMAT DATA CONVERTION PROFILER Samara State Aerospace University
CHEKING CALCULATION OF TURBOMACHINERY IN ANSYS GEOMETRY LOADS IN TURBOGRID AND MESH FOR FLOW IS GENERATING MESH GENERATION TURBO GRID Samara State Aerospace University
CHEKING CALCULATION OF TURBOMACHINERY IN ANSYS IN CFX-Turbomachinery MESH LOADS AND MACHINE PARAMETERS SETS CFD-CALCULATION CFX Samara State Aerospace University

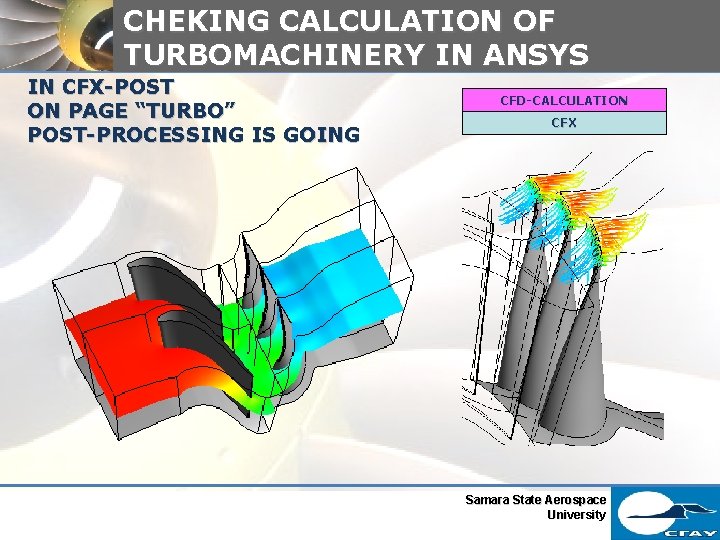

CHEKING CALCULATION OF TURBOMACHINERY IN ANSYS IN CFX-POST ON PAGE “TURBO” POST-PROCESSING IS GOING CFD-CALCULATION CFX Samara State Aerospace University
Thank you! CHEKING CALCULATION OF TURBOMACHINERY IN ANSYS CFX USAGE OF MESH-GENERATOR ANSYS TURBOGRID and format-converter PROFILER special engineered at SSAU Shabliy Leonid Instructor of department Theory of Aircraft Engines Samara State Aerospace University SSAU 443086 Samara, Moskovskoe shosse 34, bild. 5, room 405 Ph. : (846)267 -45 -94; E-mail: afroaero@hotmail. ru Samara State Aerospace University
