Chargé d’interventions élémentaires BS Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 1
Formation à l’habilitation électrique Module de formation spécifique du Chargé d’interventions élémentaires Basse Tension BS Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 2
Accès au module de formation BS l Être électricien ou non l Avoir suivi le tronc commun N° 1 l Durée 7 heures ¡ 5 heures théoriques ¡ 2 heures de pratique + ¡ évaluations théorique et pratique. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 3
Sommaire l 1 - connaître les limites des interventions élémentaires, l 2 - connaître la fonction et les symboles des matériels, l 3 - connaître les documents applicables et les informations à échanger avec le chargé d’exploitation l 4 - connaître les risques liés aux interventions BT, connaître les mesures de prévention, les EPI l 5 - connaître les opérations de mise hors tension et de consignation, l 6 - savoir réaliser une opération de réparation remplacement l 7 - évaluation théorique, l 8 - évaluation pratique (remplacement de matériel, lampe, fusible, réarmement d’une protection). Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 4
1 - interventions BT élémentaires l Un chargé d’intervention élémentaires intervient exclusivement en TBT ou BT pour des opérations : ¡ ¡ ¡ d’accès dans un local réservé aux électriciens avec PNST <IP 2 X, de connexion ou déconnexion de conducteurs en attente, de mise hors tension pour son propre compte, de remplacement de matériel électrique, de réarmement d’un dispositif de protection, de remise sous tension. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 5
1 - interventions BT élémentaires Le BS : l peut travailler seul, l n’est pas obligatoirement qualifié, l mais il est expérimenté, Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 6
1 - interventions BT élémentaires l les limites de ses interventions : ¡ il peut intervenir en zone 1, hors voisinage, à plus de 30 cm d’une PNST, hors tension. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 7
1 - interventions BT élémentaires l les limites de ses interventions : ¡ il ne peut pas intervenir au voisinage Z 4, à moins de 30 cm d’une PNST, même avec les EPI ! Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 8
1 - interventions BT élémentaires l limites de tension, sections et calibres : NFC 18510 p 125 l Tension ≤ 400 V en Alternatif et 600 V en Continu l Section ≤ 6 mm² CU ou 10 mm² AL l Protégés contre les courts-circuits par dispositif ≤ 32 A en Alternatif et 16 A en continu l Disposant d’un organe de coupure assurant la fonction sectionnement qui permet la mise hors tension Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 9
1 - interventions BT élémentaires l Préparation de l’intervention : ¡ toute intervention préventive sera précédée d’une analyse du risque, d’une préparation du travail, d’une organisation préalable, ¡ lors d’une intervention de réarmement, remplacement de fusible, il sera également demandé une analyse des raisons de l’action de la protection. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 10
1 - interventions BT élémentaires l Le chargé d’intervention élémentaire BS connaît l’installation sur laquelle il va intervenir : ¡ il en connaît les schémas et les plans, ¡ s’il ne les connaît pas, il doit se renseigner et s’informer auprès du chargé d’exploitation pour remise de ces plans et schémas. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 11
1 - interventions BT élémentaires l Une intervention se fait sur une installation hors tension, par consignation, pose d’écrans ou de nappes pour éviter le voisinage, l Le chargé d’intervention BS sait mettre en œuvre les EPI et les ECS (Équipements Collectifs de Sécurité), l Un chargé d’intervention BS respecte les Instructions de Sécurité. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 12
1 - interventions BT élémentaires l Une intervention sous tension n’est pas autorisée même s’il y a impossibilité technique de couper le courant, l Les intervention hors tension se fera sans EPI, la manipulation ne se fera que sur un seul potentiel à la fois, les autres potentiels étant isolés les uns des autres le temps des connexions / déconnexions. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 13
1 - interventions BT élémentaires l Instruction de Sécurité l Tient compte de l’Instruction de Sécurité si elle existe, l Fin d’intervention l le chargé d’intervention doit informer le chargé d’exploitation de la fin de son intervention (NFC 18 -510 - p 172) Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 14
2 - Fonctions et symboles des matériels l Trois fonctions sont assurées par le matériel et l’appareillage électrique : ¡ sectionnement ou séparation, ¡ commande, interruption au passage du courant, ¡ protection lmagnétothermique par fusible ou disjoncteur, ldifférentielle. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 15
2 - Fonctions et symboles des matériels l Sectionnement ou séparation : ¡Le sectionneur (avec ou sans fusible) : l Assure la séparation (sauf si un pôle reste collé) l Le sectionneur seul n’assure pas la coupure de l’arc l Le fusible (s’il y est) assure la coupure de l’arc l Il ne se manœuvre pas en charge Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 16
2 - Fonctions et symboles des matériels l Commande ou interruption : ¡ Assure la coupure de l’arc l contacteur l interrupteur Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 17
2 - Fonctions et symboles des matériels l Protection magnétothermique ¡ Contre la surcharge : dispositif thermique ¡ Contre le court circuit : dispositif magnétique (B, C, D) Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 18
2 - Fonctions et symboles des matériels l Protection différentielle ¡Interrupteur, disjoncteur ou dispositif différentiel Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 19

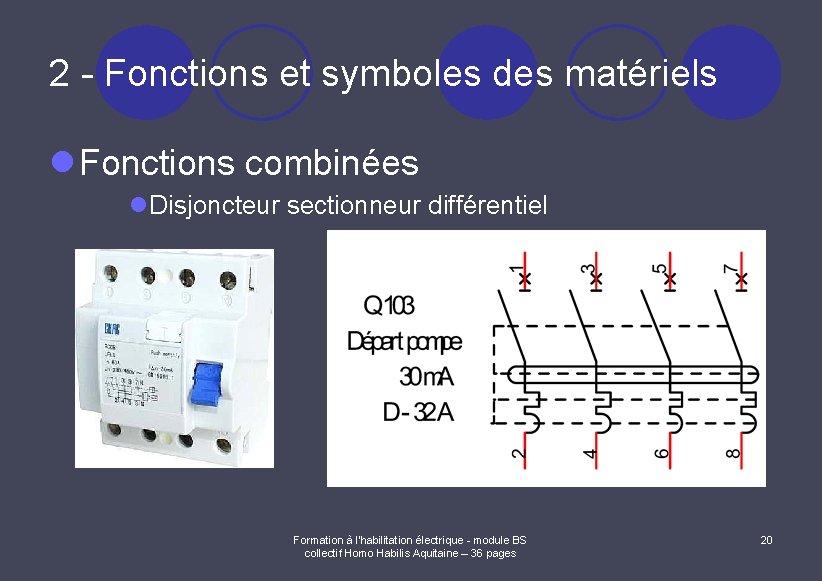

2 - Fonctions et symboles des matériels l Fonctions combinées l. Disjoncteur sectionneur différentiel Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 20

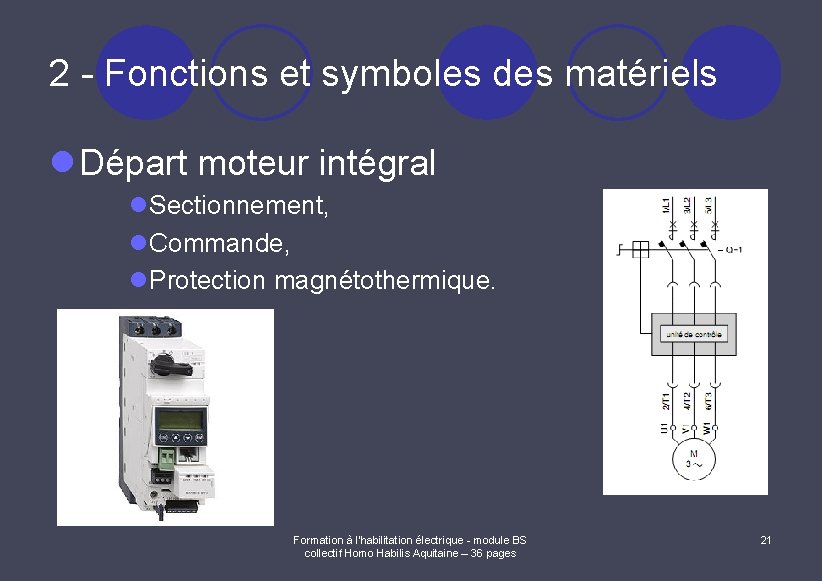

2 - Fonctions et symboles des matériels l Départ moteur intégral l. Sectionnement, l. Commande, l. Protection magnétothermique. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 21
3 - informations, documents à échanger l Procédures, accès ¡ préalablement à l’intervention générale, rédiger un échange d’informations au moyen d’une fiche d’enregistrement des messages collationnés, ¡ disposer d’une autorisation de travail de manière à préciser les procédures d’accès, les autorisations, les contraintes, ¡ chez un particulier le BS étant seul compétant, doit informer son client des risques et des mesures de préventions pour lui-même et pour son client qui lui autorise l’accès. (NFC 18 -510 - p 128) (NFC 18 -510 janvier - p 164 & 171) (NFC 18 -510 janvier - p 126) Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 22
3 - informations, documents à échanger l Instructions Permanentes de Sécurité ¡ rédiger et publier les Instructions Permanentes de Sécurité, l Fin d’intervention ¡ le chargé d’intervention doit informer le chargé d’exploitation de la fin de son intervention (NFC 18 -510 - p 172) Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 23
4 - risques liés aux interventions BT l Énoncer les risques liés aux interventions BT, lister les mesures de prévention, ¡ Risque de contact direct sur une PNST, l Consigner – porter les EPI. ¡ Risque de court circuit avec incendie, explosion, émanations, brûlures, l Consigner – préparer son intervention, anticiper les risques. ¡ Risque de démarrage intempestif lors d’un réarmement l Prévenir, protéger, anticiper les risques. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 24
4 - risques liés aux interventions BT l Énoncer les risques liés aux interventions BT, lister les mesures de prévention ¡ Risque de mise en danger lors de la suppression d’une sécurité (PE, Atu inhibé…), l Prévenir, placer un surveillant de sécurité. ¡ Risque pour autrui lors de l’ouverture d’un local réservé (Armoire et capots ouverts, aller/retour dans un local ouvert, vigilance perturbée lors d’une concentration élevée durant les recherches, l Baliser, fermer les locaux ou armoires, placer surveillant de sécurité. ¡ Risques lors de purge de fluides, risques mécaniques en cas de coupure de courant… l Prévenir, protéger, baliser, placer un surveillant de sécurité. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 25
5 - La mise hors tension (consignation) l La mise hors tension est une opération de mise en sécurité absolue de l’ouvrage sur lequel le BS va intervenir. ¡ ¡ ¡ le BS peut agir pour lui-même, il connaît l’ouvrage qu’il va mettre hors tension, il pré identifie l’ouvrage et les circuits concernés, il sépare les circuits, il condamne les circuits en position hors tension, il vérifie l’absence de tension à l’aide d’un détecteur de tension. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 26
5 - La mise hors tension (consignation) l Les opérations d’une mise hors tension ¡ Pré identification de l’ouvrage, l information préalable des utilisateurs, l prise en compte des plans, des schémas, des contraintes, l mise à l’arrêt des machines pour couper hors charge. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 27
5 - La mise hors tension (consignation) l Étape 1 - Séparation ¡ la séparation peut être effectuée : l l l par un sectionneur hors charge, par un interrupteur sectionneur, par un disjoncteur sectionneur, par séparation d’une prise de courant hors charge, par déconnexion des conducteurs actifs. l La séparation doit être visible et pleinement apparente. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 28
5 - La mise hors tension (consignation) l Étape 2 – Condamnation ¡ la condamnation doit être sûre et inviolable l l cadenas, porte fermée à clé, déconnexion et isolation des conducteurs, obstacle infranchissable. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 29
5 - La mise hors tension (consignation) l Étape 3 – VAT Vérification d’Absence de Tension ¡ utilisation exclusive d’un Détecteur de Tension (normalisé NFC 18 -310) anciennement Vérificateur d’Absence de Tension, au plus près du travail, ¡ vérification du détecteur avant, sur une PNST ou en auto-test, ¡ pas de voltmètre ni de testeur de phase, ¡ 6 tests sur tous les conducteurs actifs, y compris le neutre, ¡ 3 tests sur tous les conducteurs actifs et la Terre, ¡ 1 test entre Neutre et Terre, ¡ vérification du détecteur après le dernier test. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 30
5 - La mise hors tension (consignation) l Étape 3 – VAT Vérification d’Absence de Tension ¡ 6 tests sur tous les conducteurs actifs, y compris le neutre, ¡ 3 tests sur tous les conducteurs actifs et la Terre, ¡ 1 test entre Neutre et Terre Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 31
6 – La réparation l Le Chargé d’Interventions élémentaires BS ne procède pas au dépannage. l Il procède à des réparations ou remplacement de matériel sur indications du chargé d’exploitation Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 32
6 – La réparation l Cas de remplacement de fusibles ¡ Tous les fusibles ne sont pas identiques ¡ Points à vérifier pour le fusible : l l Calibre en Ampères Type a. M g. G Dimension (diamètre / longueur) Tension de service ¡ Remplacer le fusible hors tension, et avec EPI si nécessaire ¡ À l’issue du dépannage, rédiger un Avis de Fin de Travail. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 33
6 – La réparation l Cas de réarmement d’une sécurité ¡ Vérifier s’il s’agit d’une surcharge ou d’un court circuit l l Court-circuit = déclenchement instantané Surcharge = déclenchement en quelques secondes 1 seule partie abaissée Partie différentielle intacte ¡ Vérifier s’il s’agit d’un défaut d’isolement (différentiel). l La partie magnétothermique est abaissée l ET la partie différentielle est aussi déclenchée ¡ Dans le cas d’un court-circuit, interdiction de réarmer plus d’une fois l’organe de manœuvre, risque d’explosion du disjoncteur. Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 34
6 – La réparation l exemples Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 35
Fin du module spécifique BS Merci de votre attention Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine – 36 pages 36
