Chargé d’intervention élémentaire Questionnaire BS Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® 1
20 questions Thèmes abordés A. Les Dangers B. Appareillages C. Distances et zones 2 questions 3 questions 5 questions D. Limites d’interventions 5 questions E. Procédures d’interventions 5 questions Total 20 questions Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® 1 question fondamentale 2 questions fondamentales 4 questions fondamentales 2

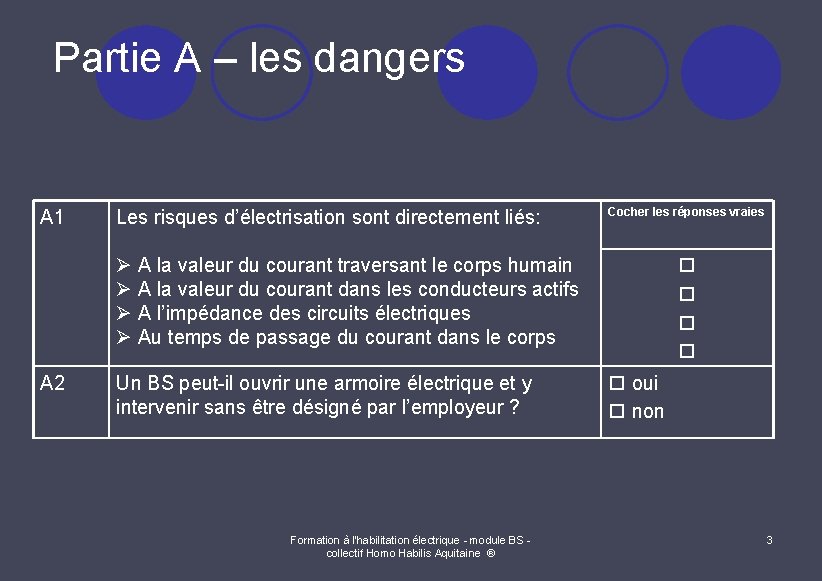

Partie A – les dangers A 1 Les risques d’électrisation sont directement liés: Cocher les réponses vraies Ø A la valeur du courant traversant le corps humain Ø A la valeur du courant dans les conducteurs actifs Ø A l’impédance des circuits électriques Ø Au temps de passage du courant dans le corps A 2 Un BS peut-il ouvrir une armoire électrique et y intervenir sans être désigné par l’employeur ? Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® oui non 3
Partie B – Appareillages B 1 B 2 Lequel de ces symboles permet de réaliser une séparation de l’installation du réseau 1. 2. 3. Cocher les réponses vraies Parmi les appareils basse tension suivants , indiquer leurs fonctions Sectionnement Coupure Protection Ø Sectionneur � � � Ø Contacteur � � � Ø Disjoncteur � � � Ø Fusible � � � Ø Interrupteur � � � Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® 4
Partie B – Habilitations et zones B 3 Sur un petit disjoncteur la lettre B, C ou D donné comme indication sur la face avant indique : Ø le réglage du relais thermique Ø le réglage du relais magnétique Ø le pouvoir de coupure Cocher les réponses vraies Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® 5
Partie C – distances et zones Cocher les réponses vraies C 1 Pour une intervention élémentaire, citez les zones d’ intervention d’un ouvrier habilité BS : C 2 Zone d’investigation Zone de voisinage simple Zone de travaux sous tension Zone de voisinage renforcé Zone d’intervention autorisée Zone de voisinage immédiat Lors d’une intervention élémentaire 10 cm BT , précisez la Distance Limite 30 cm d’Approche 50 cm 2 m Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® 20 cm 40 cm 1 m 3 m 6
Partie C – distances et zones C 3 Un chargé d’intervention BS peut-il réaliser des interventions de remplacement sous tension ? C 4 Suite à une panne, un chargé d’exploitation demande à un chargé d’intervention BS d’intervenir dans un coffret GTL. Peut t‘il réaliser l’intervention ? C 5 Qu’appelle t’on un circuit terminal dans une installation électrique ? Ø un circuit alimentant un tableau électrique à partir d’un disjoncteur général Ø un circuit alimentant les récepteurs à partir d’un tableau électrique Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® Cocher les réponses vraies oui non 7
Partie D – Limites des interventions D 1 Quelle est la limite maximale de tension alternative autorisée pour une intervention élémentaire 230 V 400 V 500 V 1000 V D 2 Un BS peut intervenir sur un circuit avec protection, jusqu’à quelle section maxi en cuivre? 2, 5 mm² 6 mm² 10 mm² 16 mm² D 3 Quel est le calibre de protection maximal autorisé pour une intervention élémentaire ? En continu 10 A 16 A 32 A 63 A 125 A Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® En alternatif 10 A 16 A 32 A 63 A 125 A 8
Partie D – Limites des interventions oui non D 4 Un intervenant BS peut-il avoir un exécutant sous ses ordres? D 5 Après avoir ouvert le disjoncteur, 1– l’intervenant BS désire recâbler une prise. Que doit t’il faire avant 2– d’intervenir et dans quelle zone ? Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® 9

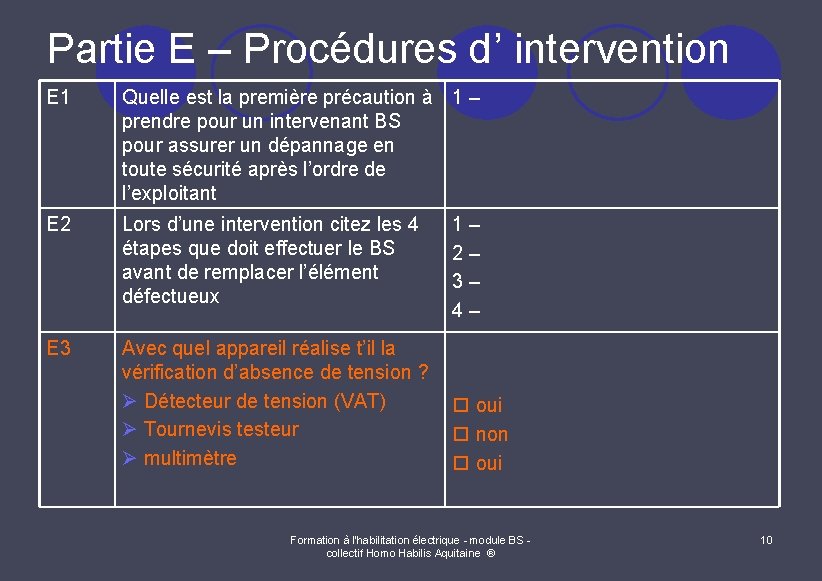

Partie E – Procédures d’ intervention E 1 Quelle est la première précaution à 1 – prendre pour un intervenant BS pour assurer un dépannage en toute sécurité après l’ordre de l’exploitant E 2 Lors d’une intervention citez les 4 étapes que doit effectuer le BS avant de remplacer l’élément défectueux E 3 Avec quel appareil réalise t’il la vérification d’absence de tension ? Ø Détecteur de tension (VAT) Ø Tournevis testeur Ø multimètre 1– 2– 3– 4– oui non oui Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® 10

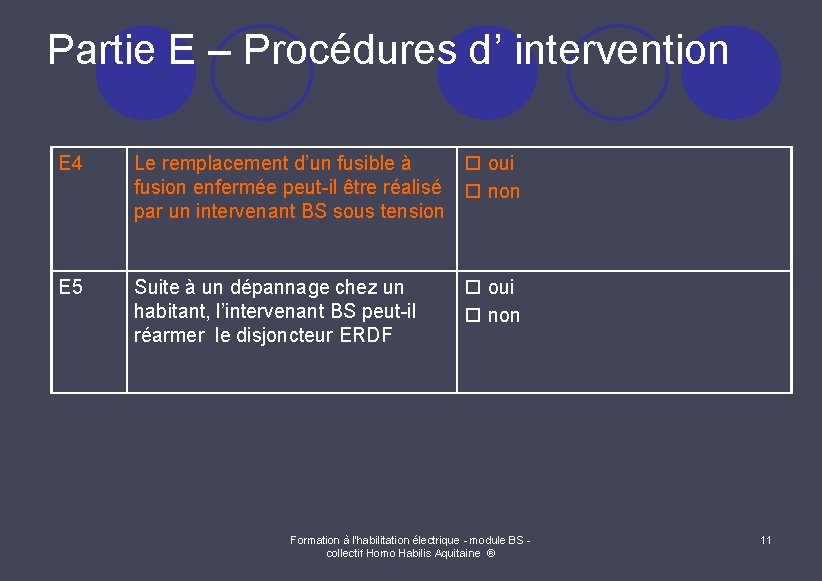

Partie E – Procédures d’ intervention E 4 oui Le remplacement d’un fusible à fusion enfermée peut-il être réalisé non par un intervenant BS sous tension E 5 Suite à un dépannage chez un habitant, l’intervenant BS peut-il réarmer le disjoncteur ERDF oui non Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® 11
Évaluation pratique l Fiche d’évaluation pratique Savoir faire évalué Très bien Bien Insuffisant A B C Très insuffisant D 1 – Analyse préalable à l’intervention BT 2 – Enumération des risques dans la zone d’intervention BT. 3 – Réalisation d’une intervention BT de remplacement (mise hors tension + VAT) 4 – Réalisation d’une intervention BT de raccordement (mise hors tension + VAT) 5 – Respect des limites du BS 6 – Compte rendu auprès du chargé d’exploitation électrique ou de son employeur Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® 12
Avis du formateur - Formation à l'habilitation électrique - module BS collectif Homo Habilis Aquitaine ® 13
