Charakteristika stench konstrukc Stecha je definovna jako konstrukce
- Slides: 15

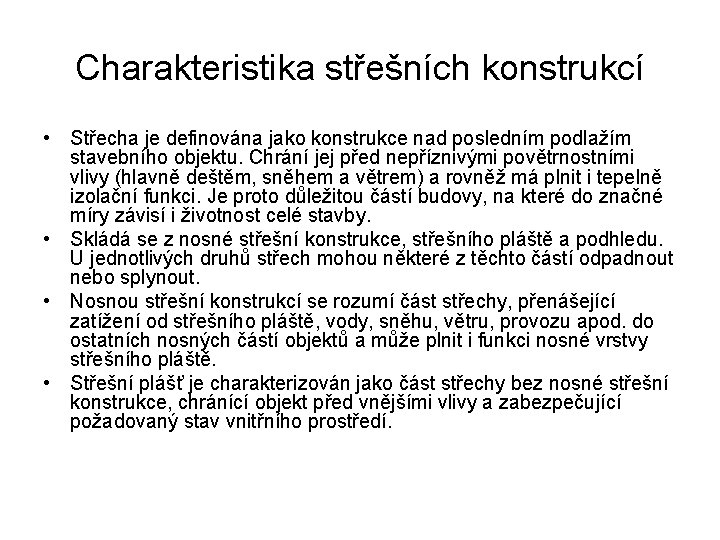

Charakteristika střešních konstrukcí • Střecha je definována jako konstrukce nad posledním podlažím stavebního objektu. Chrání jej před nepříznivými povětrnostními vlivy (hlavně deštěm, sněhem a větrem) a rovněž má plnit i tepelně izolační funkci. Je proto důležitou částí budovy, na které do značné míry závisí i životnost celé stavby. • Skládá se z nosné střešní konstrukce, střešního pláště a podhledu. U jednotlivých druhů střech mohou některé z těchto částí odpadnout nebo splynout. • Nosnou střešní konstrukcí se rozumí část střechy, přenášející zatížení od střešního pláště, vody, sněhu, větru, provozu apod. do ostatních nosných částí objektů a může plnit i funkci nosné vrstvy střešního pláště. • Střešní plášť je charakterizován jako část střechy bez nosné střešní konstrukce, chránící objekt před vnějšími vlivy a zabezpečující požadovaný stav vnitřního prostředí.
Střecha - názvosloví 1 – hřeben, 2 – okap, 3 – nároží, 4 – úžlabí, 5 – štít, 6 – sběžiště
Druhy střech Podle sklonu : • Plochá střecha - střecha se sklonem krytiny v rozměrech 0° - 5° • Šikmá střecha - střecha se sklonem krytiny v rozmezí 5°- 45° • Strmá střecha - střecha se sklonem krytiny větší než 45° Podle tvaru střechy : • Lomená střecha - střecha, jejichž plocha (mezi hřebenem a okapem, popř. úžlabím) je vytvořena více rovinnými plochami různých sklonů • pochůzná střecha - plochá střecha, která je využívána pro pobyt uživatelů domu, rekreační a účelové využití. • Střecha zelená u které se počítá s umístěním zeleně. • Nepochůzná střecha - střecha, která není určena k provozu (přístup pro údržbu nebo kontrolu)
Druhy střech a - pultová, b - sedlová, c - valbová, d, e - polovalbová, f - stanová, g - mansardová, h - pilová, i - věžová
Sedlová střechy - krov Nejčastějším materiálem krovu je dřevo. Můžeme se však setkat také s krovy ocelovými a výjimečně i s krovy železobetonovými. Podle konstrukčního uspořádání při němž jde hlavně o způsob podpory krokví, dělí se krovy na různé soustavy. vaznicová – nejpoužívanější. hambálková vlašská - pro jednoduché a nízké střechy
Sedlová střechy - krov Volbu konstrukce krovu ovlivňuje zejména sklon střechy, její tvar, rozpětí, volná šířka i výška, účel budovy a prostředí. Každá krovová konstrukce má zatěžovat podpory svisle, proto je nutno šikmé tlaky zachytit (vazní trám, kleštiny, kovová táhla). Konstrukce krovu musí být náležitě tuhá (zavětrovaná) v příčném i podélném směru.
Krov 1 - vazní trám, 2 - podezdívka, 3 - pozednice, 4 - vaznice, 5 - krokev, 6 - sloupek, 7 - vzpěra, 8 - pásek, 9 - kleštiny, 10 - jalová vazba

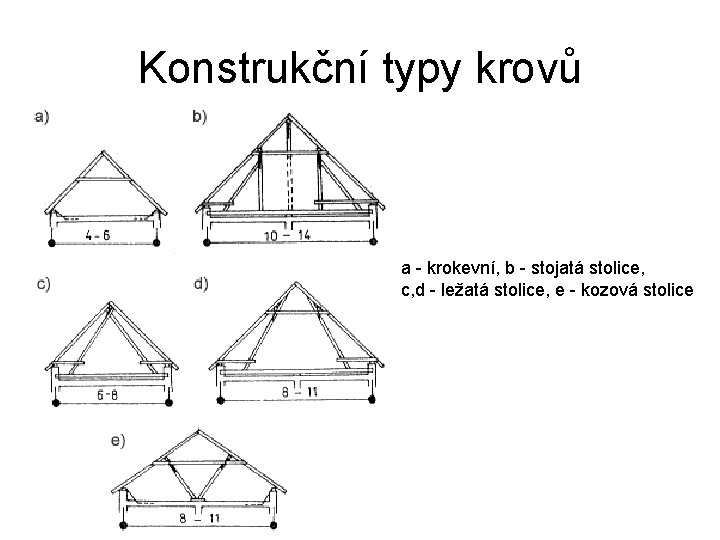

Konstrukční typy krovů a - krokevní, b - stojatá stolice, c, d - ležatá stolice, e - kozová stolice

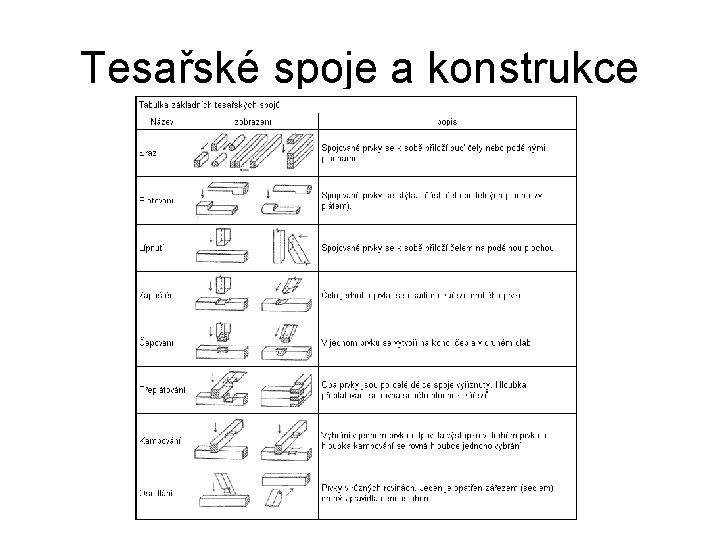

Tesařské spoje a konstrukce
