Chapter 8 Combined deformation Combined Deformation Combined deformation
Chapter 8 Combined deformation

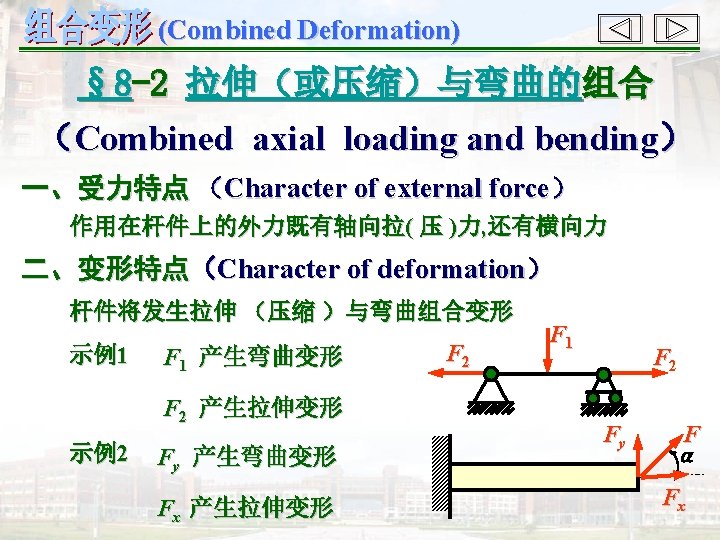

(Combined Deformation) 第八章 组合变形 (Combined deformation) § 8 -1 组合变形和叠加原理 (Combined deformation and superposition method) § 8 -2 拉伸(压缩)与弯曲的组合( Combined axial and flexural loads) § 8 -3 偏心拉(压) • 截面核心(Eccentric loads &the kern(or core)of a section) § 8 -4 扭转与弯曲的组合 (Combined torque and flexural loads)

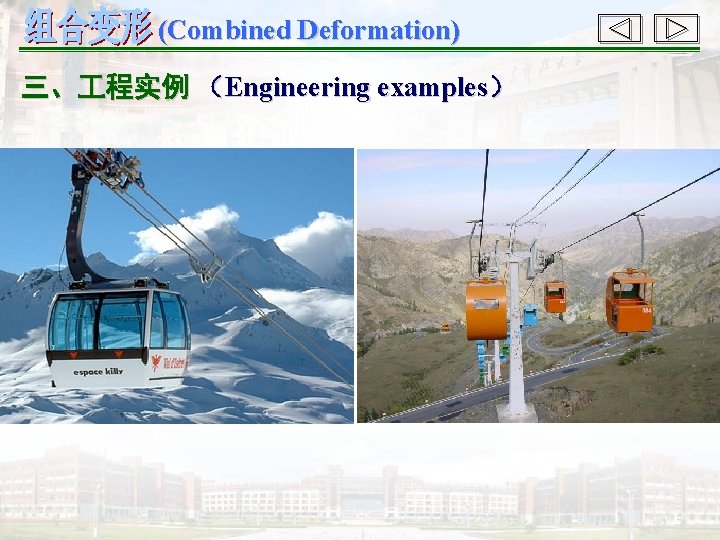

(Combined Deformation) 三、 程实例 (Engineering examples)
(Combined Deformation) z a c b F 2 A B F 1 x P y
(Combined Deformation) = = + + +

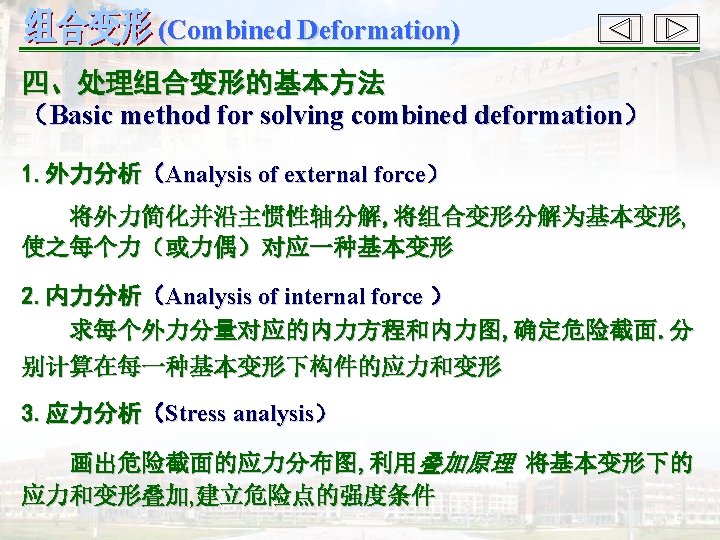

(Combined Deformation) 三、内力分析(Analysis of internal force) 横截面上内力(internal force on cross section) F S Mz 2. 弯曲 剪力F (shear force) s 因为引起的切应力较小, 故一般不考虑. x O FN 1. 拉(压) : 轴力 FN (axial force) 弯矩 Mz (bending moment) z y

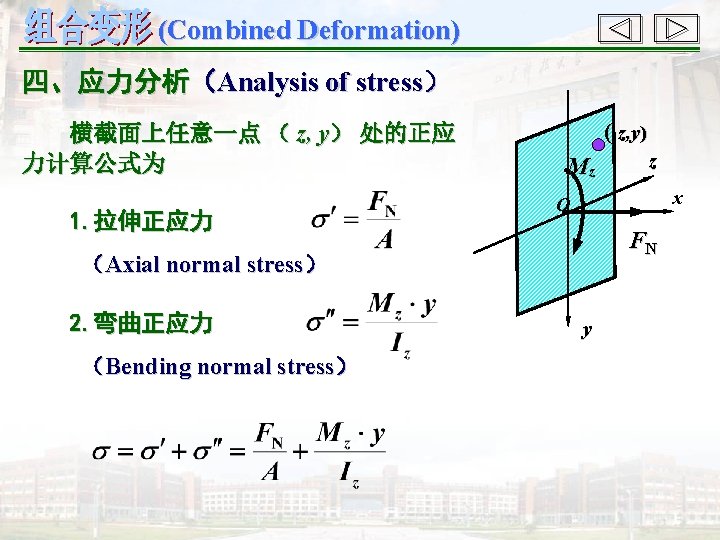

(Combined Deformation) 四、应力分析(Analysis of stress) 横截面上任意一点 ( z, y) 处的正应 力计算公式为 1. 拉伸正应力 ( z, y) Mz x O FN (Axial normal stress) 2. 弯曲正应力 (Bending normal stress) z y
(Combined Deformation) 3. 危险截面的确定(Determine the danger cross section) 作内力图 轴力(axial force) F 1 F 2 弯矩(bending moment) l/2 F 2 x F N图 所以跨中截面是杆的危险截面 F 1 l/4 x M图

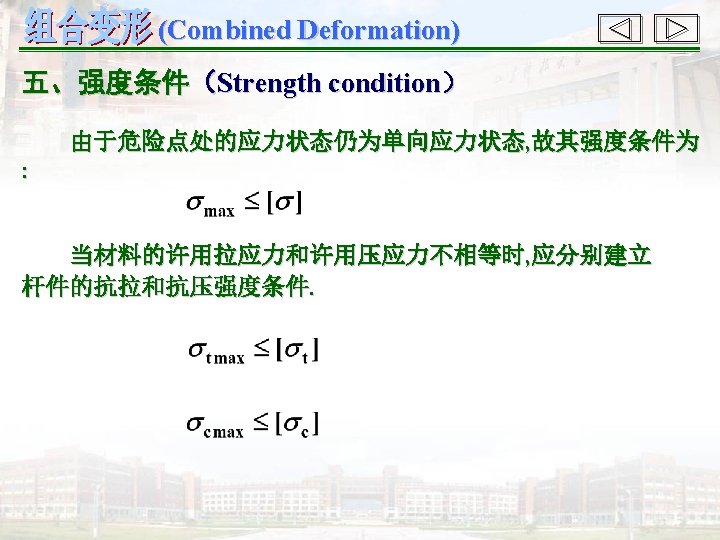

(Combined Deformation) (2) 压缩正应力 C 30° A B D 1. 2 m F (3) 最大弯曲正应力 1. 2 m FRAy Fy FNAB FRAx A (4)危险点的应力 30° F D Fx B

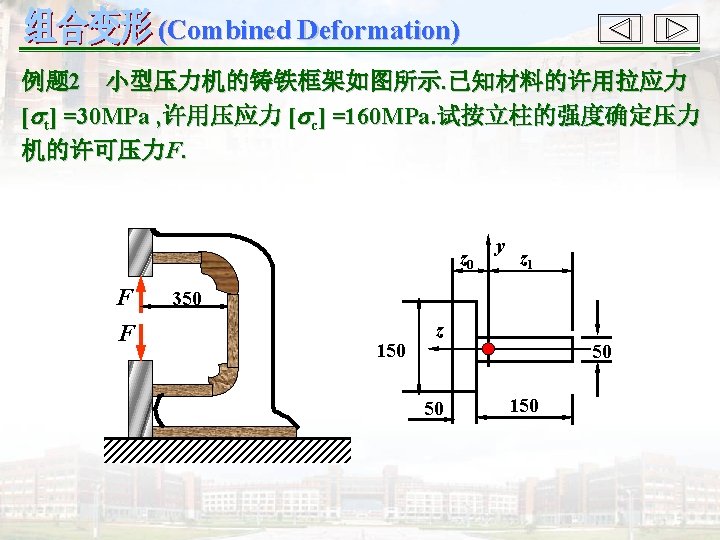

(Combined Deformation) z 0 F F y z 1 350 150 z 50 50 解:(1)确定形心位置 A=15 10 -3 m 2 计算截面对中性轴 y 的惯性矩 150 z 0 =7. 5 cm Iy = 5310 cm 4
(Combined Deformation) z 0 F F 350 n n 150 y z 1 z 50 50 150 (2) 分析立柱横截面上的内力和应力 在 n-n 截面上有轴力 FN及弯矩 My F n n F N My
(Combined Deformation) z 0 F F y z 1 350 n n 150 z 50 50 150 由轴力 FN产生的拉伸正应力为 F n n F N My
(Combined Deformation) z 0 拉 F F y z 1 350 n n 150 z 50 50 150 由弯矩 My产生的最大弯曲正应力为 F n n F N My
(Combined Deformation) z 0 拉 F F y z 1 350 n n 150 z 50 50 150 (3)叠加 在截面内侧有最大拉应力 [F] 45. 1 k. N 压 F n n F N My
(Combined Deformation) z 0 拉 F F y z 1 350 n n 150 z 50 50 150 在截面外侧有最大压应力 [F] 171. 3 k. N 所以取 [F] 45. 1 k. N 压 F n n F N My
(Combined Deformation) 二、任意横截面n-n上的内力分析(Analysis of internal force on any cross section n-n) 轴力 F N= F 弯矩 F My O 1 Mz y n n FN My z Mz y

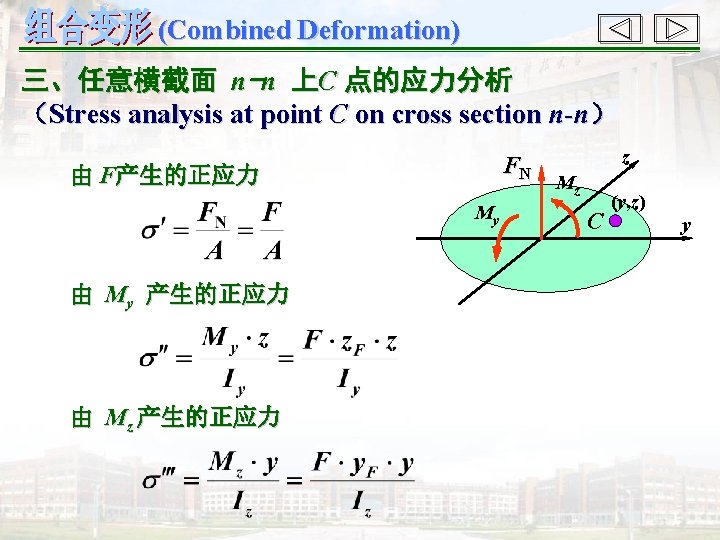

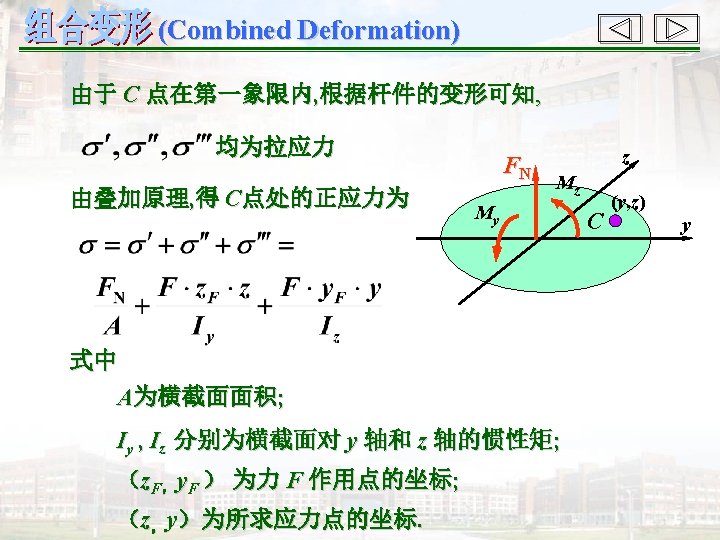

(Combined Deformation) 三、任意横截面 n-n 上C 点的应力分析 (Stress analysis at point C on cross section n-n) FN 由 F产生的正应力 My 由 My 产生的正应力 由 Mz 产生的正应力 z Mz C (y, z) y

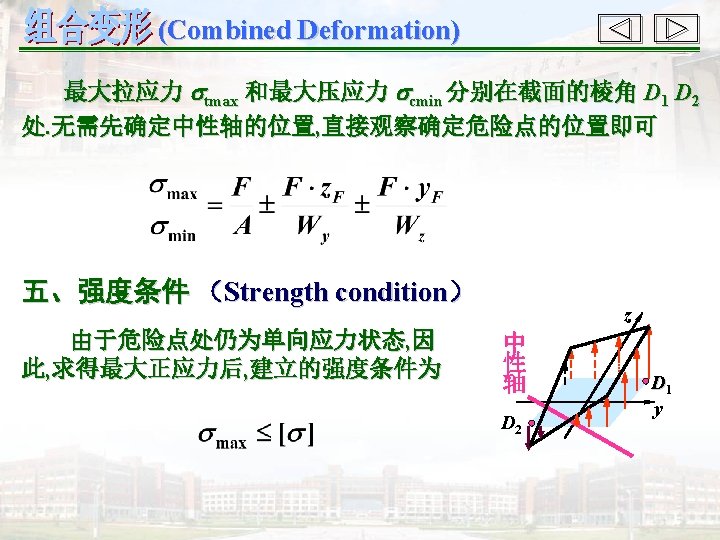

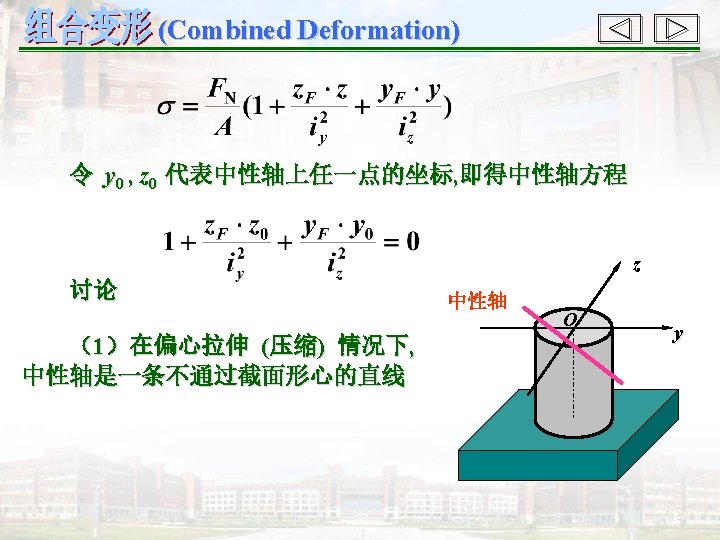

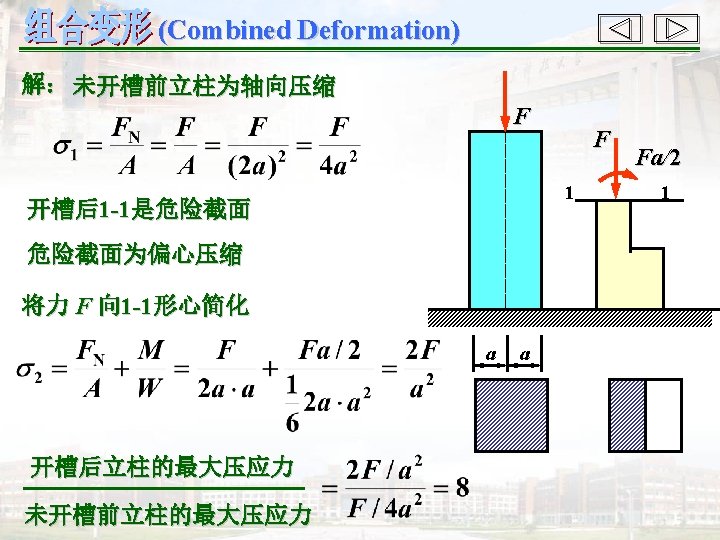

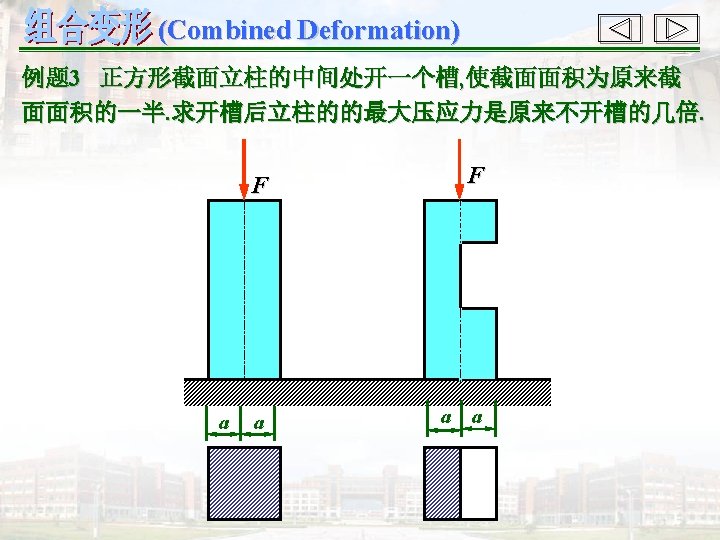

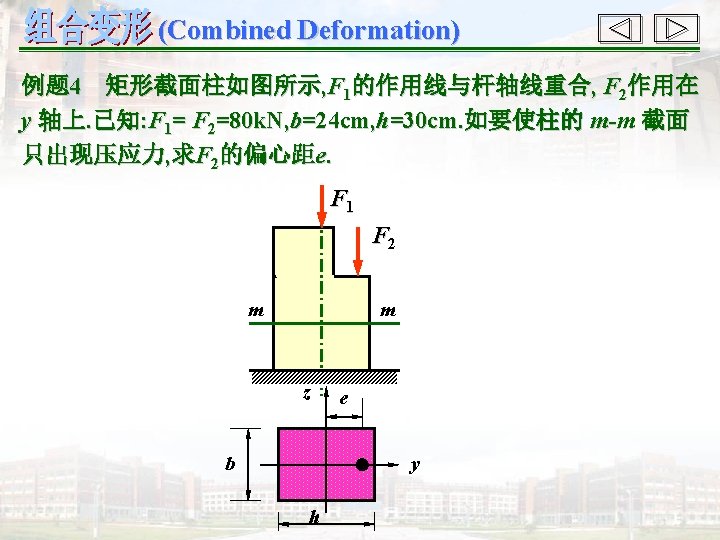

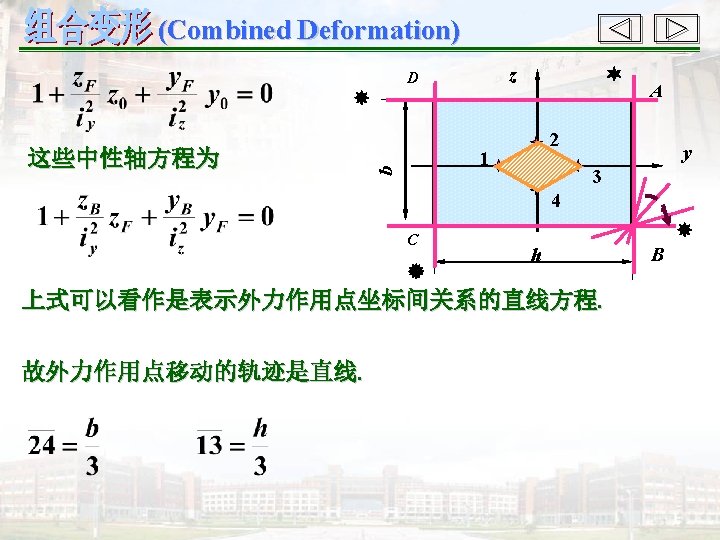

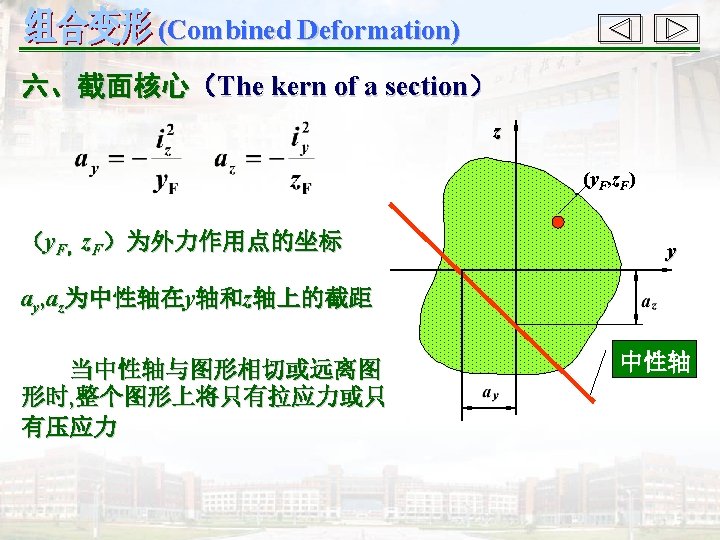

(Combined Deformation) z z (y. F, z. F) y z 中性轴 (y. F, z. F) 中性轴 y y

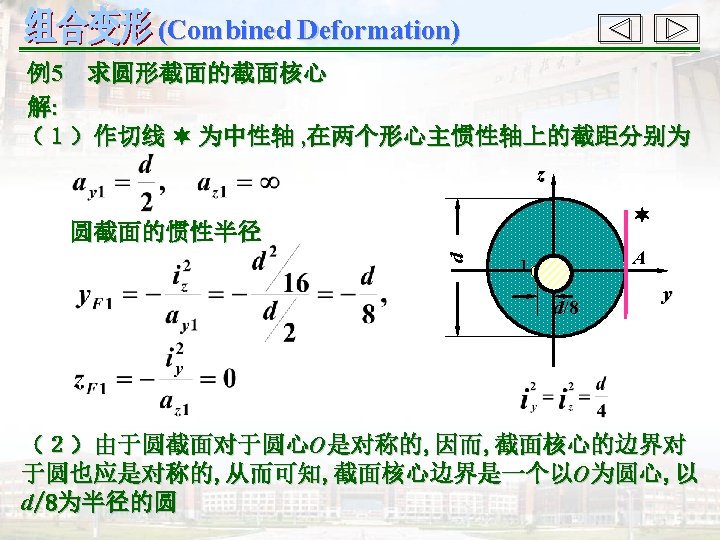

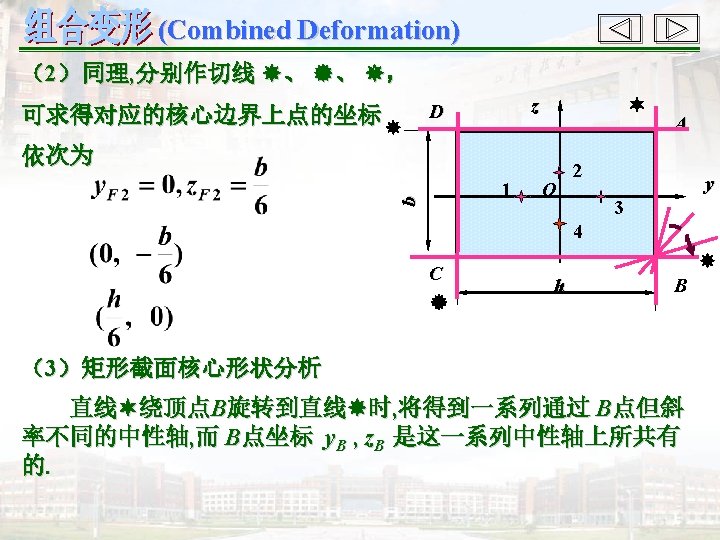

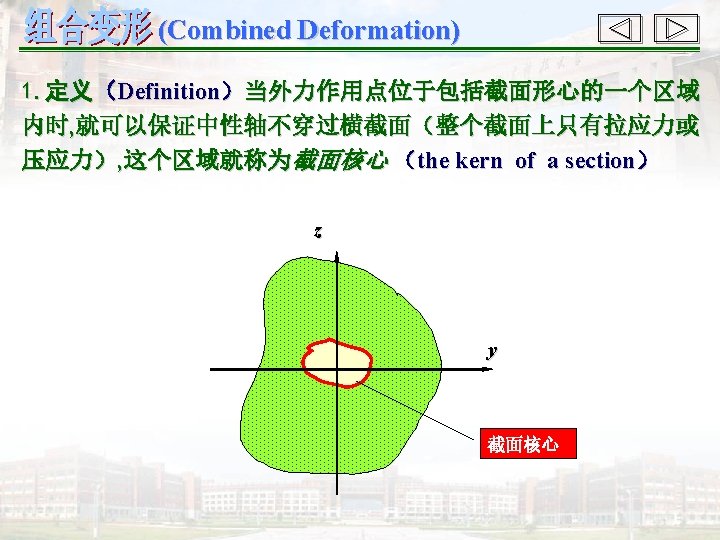

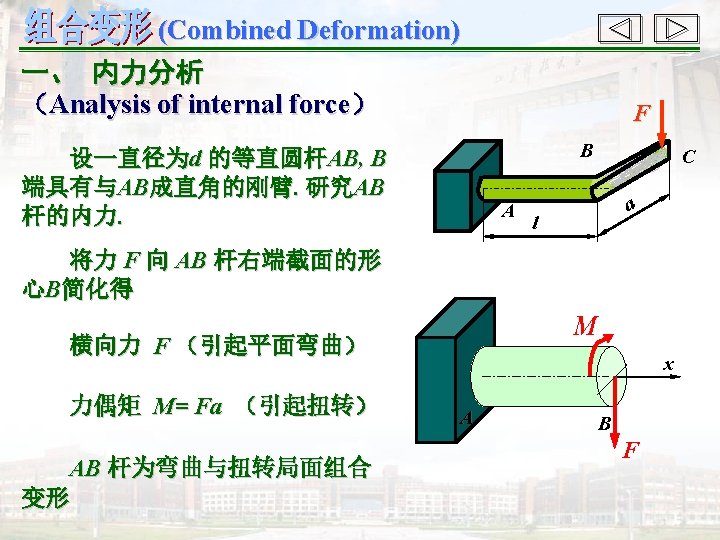

(Combined Deformation) § 8 -4 扭转与弯曲的组合 (Combined bending and torsion) 研究对象(research object) 圆截面杆(circular bars) 受力特点(character of external force) 杆件同时承受转矩和横向力作用 变形特点(character of deformation) 发生扭转和弯曲两种基本变形 F B A l C a
(Combined Deformation) 三、强度分析(Analysis of strength condition) 1. 主应力计算 (Calculating principal stress) 2. 相当应力计算(Calculating equal stress) 第三强度理论, 计算相当力 第四强度理论, 计算相当应力 3. 强度校核(Check the strength) C 1

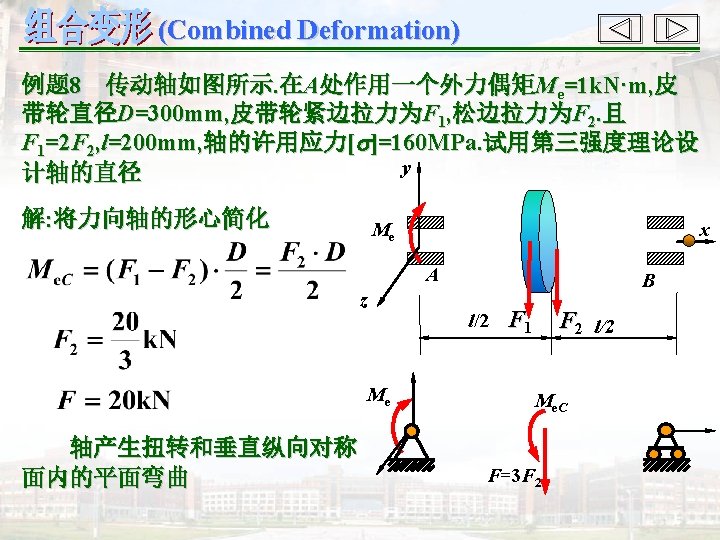

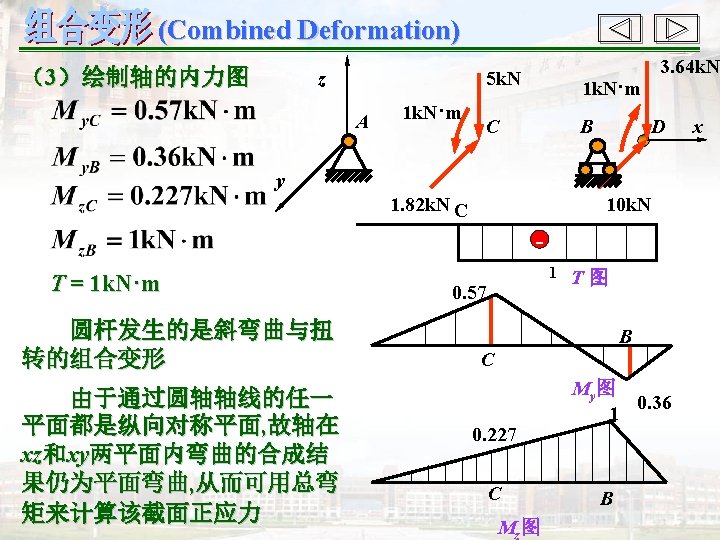

(Combined Deformation) Me Me. C F=3 F 2 T=1 k. N·m + 中间截面为危险截面

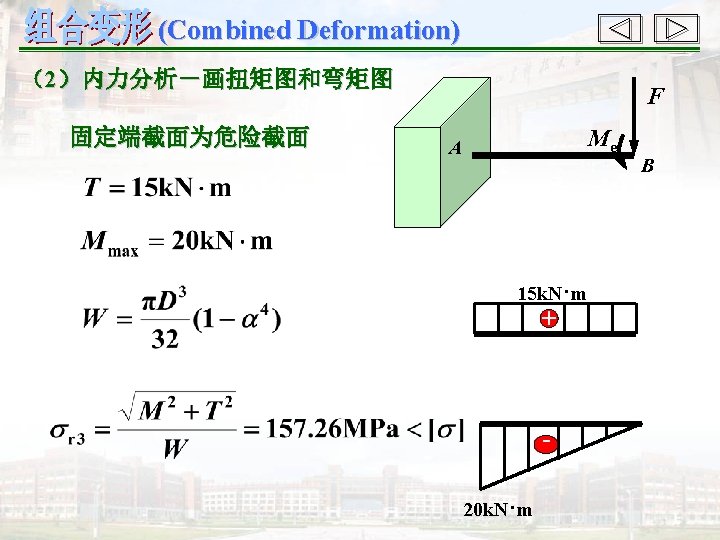

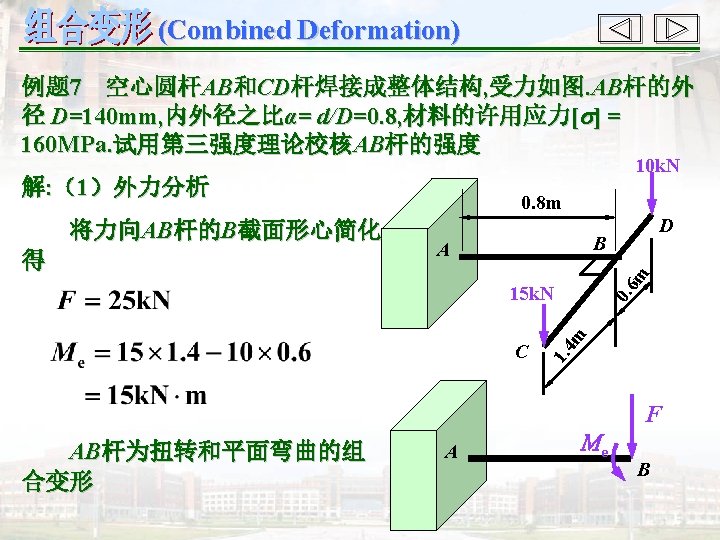

(Combined Deformation) 400 解: 将F 2向AB杆的轴线简化得 400 B C D AB为弯扭组合变形 固定端截面是危险截面 F 1 40 0 A F 2 400 Me A B C F 2 F 1
(Combined Deformation) 400 (2) 在 B 端加拉力 F 3 B A 固定端截面是危险截面 C D F 3 F 1 40 0 AB 为弯, 扭与拉伸组合变形 400 F 2 400 Me A B C F 2 F 1 F 3
(Combined Deformation) 400 固定端截面最大的正应力为 400 B 最大切应力为 C D F 1 40 0 A F 3 F 2 由第三强度理论 400 Me A B C F 2 F 1 F 3
