Chapter 8 Air Pollution SangJi University Chapter 9
- Slides: 62

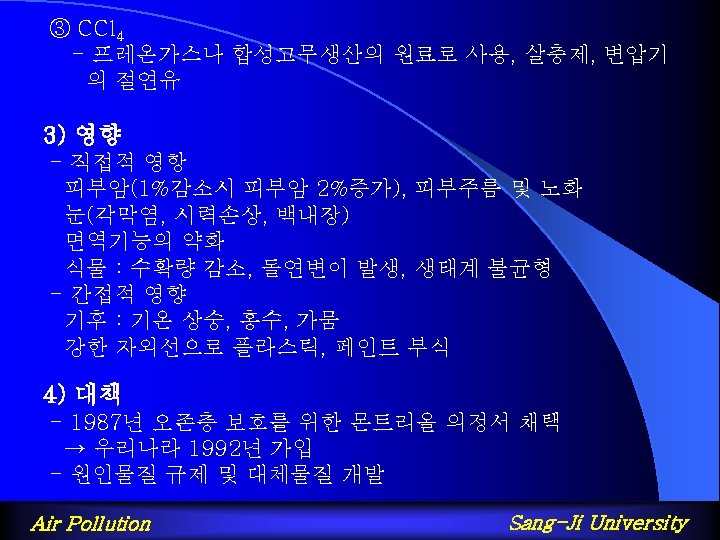

Chapter 8 광역 대기오염 Air Pollution Sang-Ji University

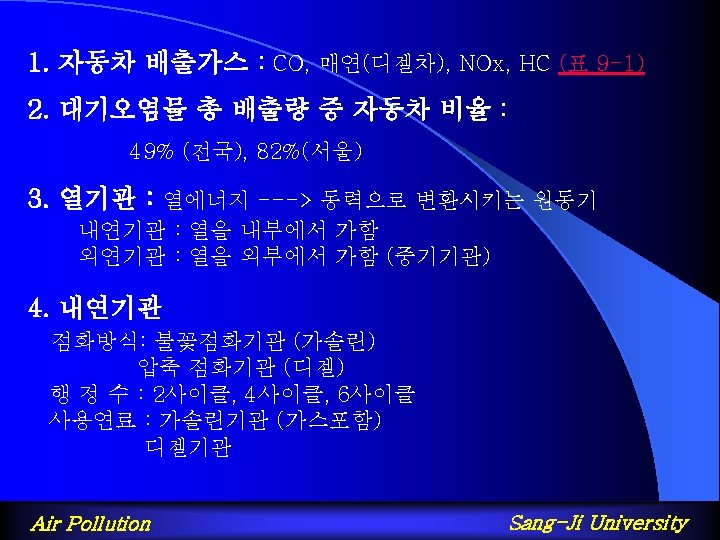

Chapter 9 자동차 배출가스 Air Pollution Sang-Ji University

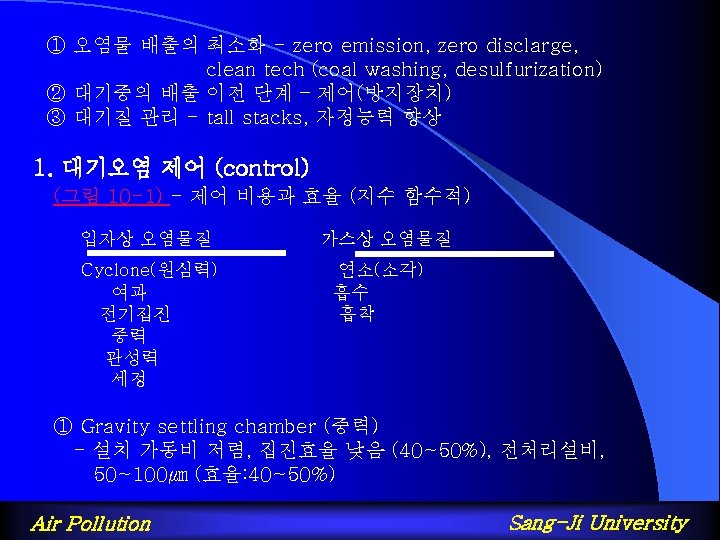

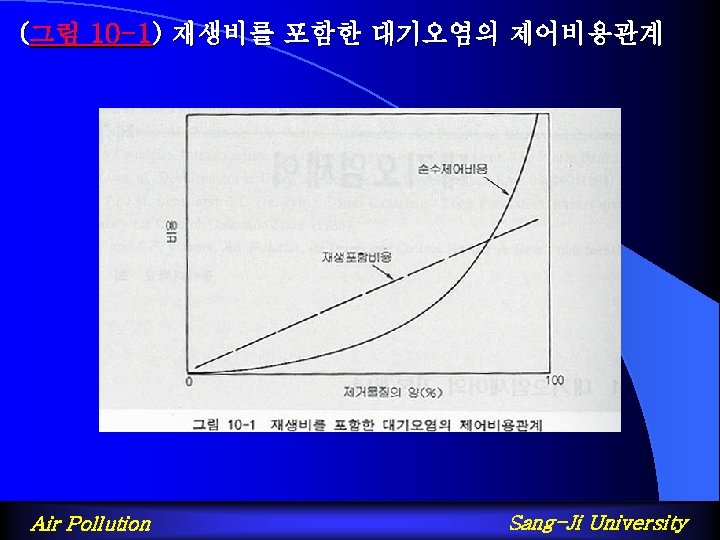

Chapter 10 대기오염 제어 Air Pollution Sang-Ji University
② Inertial separator (관성력) : 50~70% - 급격한 방향전환 ③ Cyclone collectors (원심력) (그림 10 -2, 3) 접선 유입식 –보편적 축상유입식 –유입구 날개에 의해 회전운동 ▷ multiple tube collectors ; 대용량, 고효율 - multi-cone, multi-cyclone - 600 tubes in one housing ▷ 효율이 낮음, 전처리 설비 (85~95%) ▷ 저비용 (거대 입자 제거에 효과적) ④ Filtration (Bag filter, Fabric filter, Bag house) (그림 10 -4, 5) 충진식, 백필터, 탈리방식 - home vacuum cleaner - 집진 효율이 높음 (90~99%) - limitations : high capital costs, flammability hazards, . space requirements, fule gas temp, sensitivity. to gas moisture content Air Pollution Sang-Ji University
① Combustion (소각, 연소) – 가연성 가스나 악취물질 - malodorants such mercaptans and H 2 S - organic aerosols - combustible gases produced by refineries - solvent vapors * 촉매 사용시 낮은 온도에서도 반응 – 백금(Pt), 팔라디움(Pd) ▪ Thermal incineration (가열소각) - 직접불꽃으로 소각 (after burner 법) ▪ Catalytic incineration (촉매소각) - platinum (pt), palladium (pd), Co, Ni ② Adsorption - 고체 흡착제의 표면에 흡착시켜 제거 - 흡착제 = activated carbons : large surface to volume ration (비표면적) ; 활성탄, 알루미나, 실리카겔… (그림 10 -11) A simplified adsorption system - 효율 : 95~99% Air Pollution Sang-Ji University
③ Absorption - 흡수액과 접촉시켜 가스를 분리 - packing material : (그림 10 -12) large amount of surface area ▪ Packed towers (충전탑) (그림 10 -13) - 분무탑, 젯트세정기, 벤츄리 세정기 3. Control of Sulfur Oxides ① use of low-sulfur fuels ⓐ coal benefication (석탄 탈황) - 물로 세정, 20~30% 제거 ⓑ solvent refining (석탄 정제) - pilot plant stage ⓒ coal gasification and Liquefaction (석탄 액화 도는 기화) - less energy efficient ⓓ Fluidized-bed combustion (유동상 연소) (그림 10 -14) - limestone 과 dolomite 사용으로 90%까지 저감 ⓔ 액체연료의 탈황 – 원유를 수소와 촉매반응을 시켜 원유에서 유기황을 제거 Air Pollution Sang-Ji University

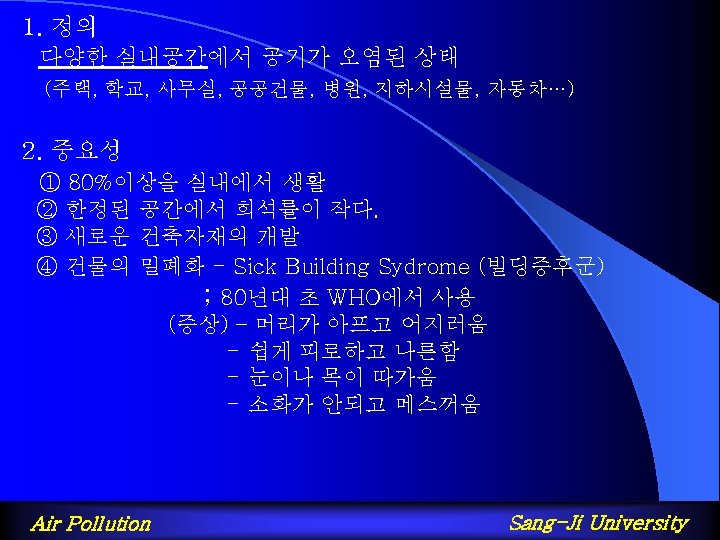

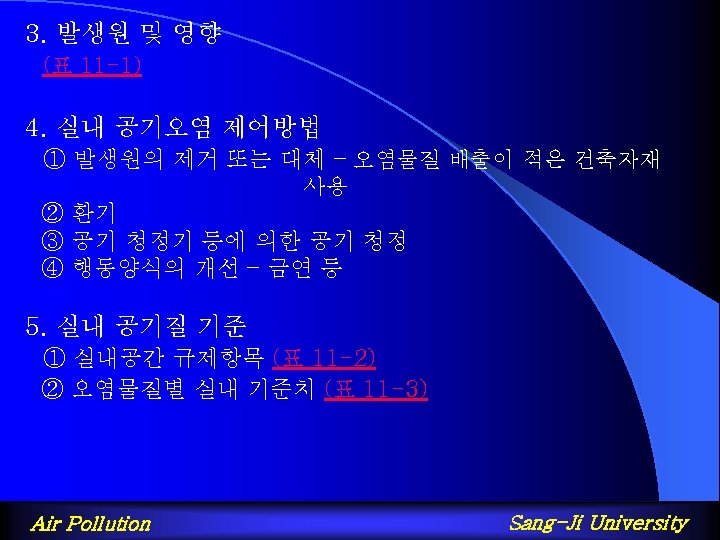

Chapter 11 실내 공기오염 Air Pollution Sang-Ji University
Air Pollution Sang-Ji University
(그림 8 -8) 전지구에 대한 인위적인 CO 2 배출량의 추이 Air Pollution Sang-Ji University
(표 9 -1) 자동차에 의한 오염 물질 배출량 (1997년) Air Pollution Sang-Ji University

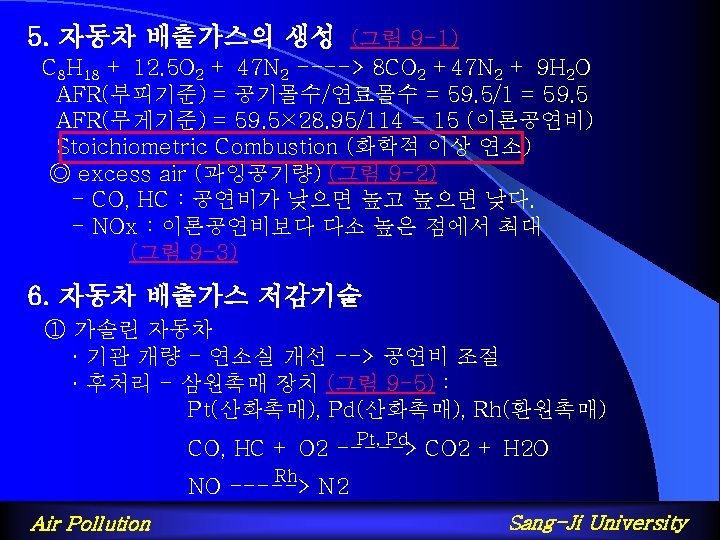

(그림 9 -1) 자동차 배출가스 배출개소 및 종류와 생성 완전연소시 (Perpect Combustion) Fuel(탄화수소계) + Air(O 2, N 2) ------> CO 2 + H 2 O+ N 2 실제 연소시 (Real World Combustion) Fuel+ Air-----> 불연소 탄화수소 + NOx+ CO 2+ H 2 O Air Pollution Sang-Ji University

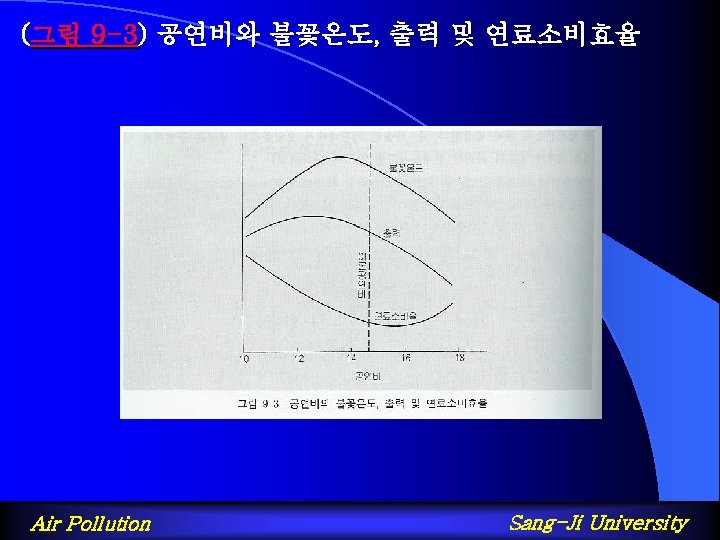

(그림 9 -2) 공연비와 배출가스 농도 Air Pollution Sang-Ji University
(그림 9 -5) 삼원촉매장치의 오염물질 정화 Air Pollution Sang-Ji University

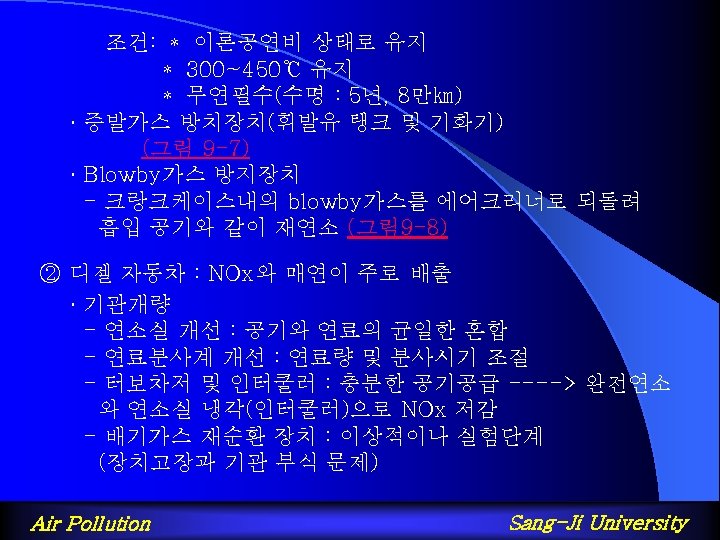

(그림 9 -7) 증발가스 방지장치 Air Pollution Sang-Ji University
(그림 9 -8) 브로바이가스 방지장치 Air Pollution Sang-Ji University

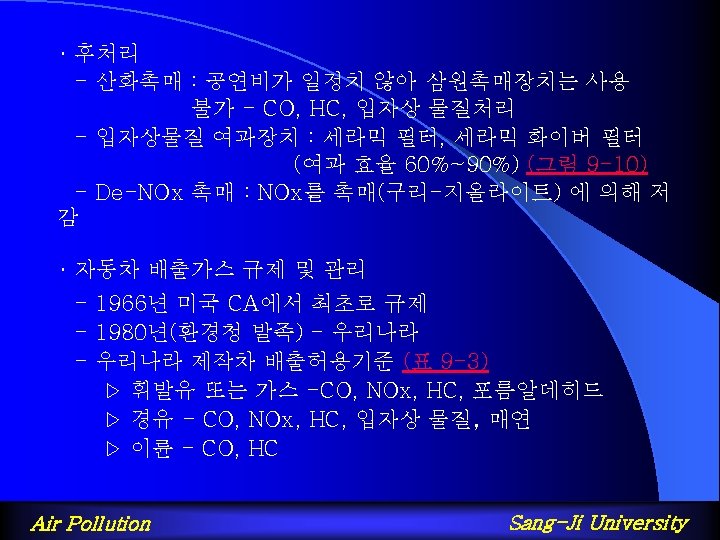

(그림 9 -10) 세라믹 필터에 의한 입자상물질 여과 Air Pollution Sang-Ji University

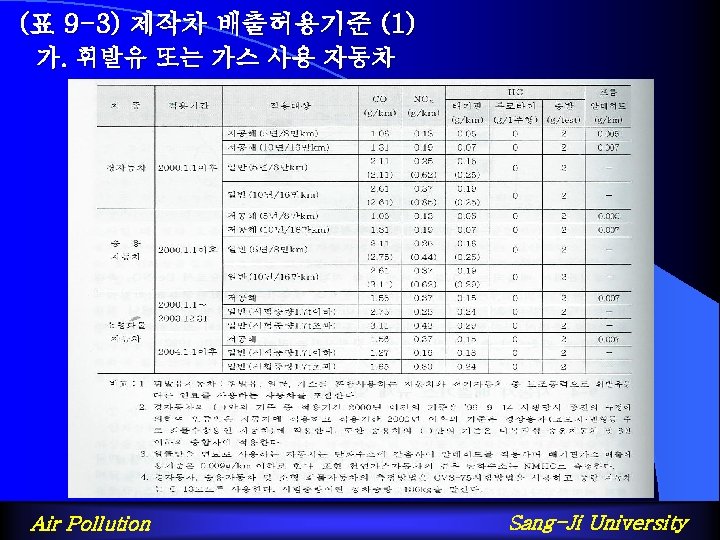

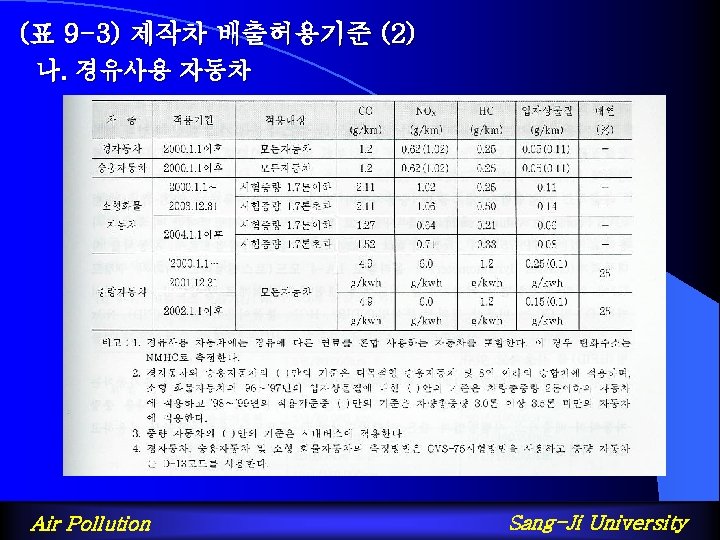

(표 9 -3) 제작차 배출허용기준 (3) 다. 이륜자동차 Air Pollution Sang-Ji University

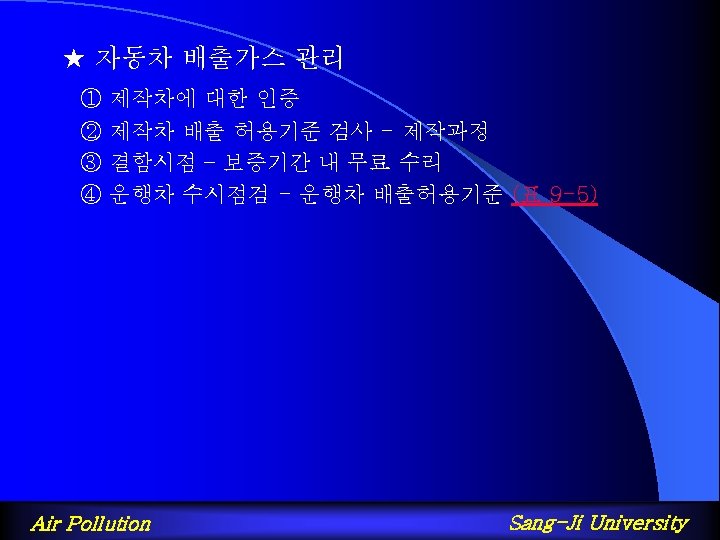

(표 9 -5) 운행차 배출허용기준 Air Pollution Sang-Ji University
(그림 10 -2) 사이클론의 종류 Air Pollution Sang-Ji University
(그림 10 -3) 사이클론의 설계인자 관계도 Air Pollution Sang-Ji University
(그림 10 -4) 단일필터섬유에 의한 입자제거 Air Pollution Sang-Ji University
(그림 10 -5) 탈리방식에 따른 여과집진의 종류 Air Pollution Sang-Ji University
(그림 10 -6) 평판형 전기집진장치의 설계구조도 Air Pollution Sang-Ji University
(그림 10 -7) 원통형과 평판형 전기집진기 Air Pollution Sang-Ji University
(그림 10 -8) 2단형 전기집진기 Air Pollution Sang-Ji University
(그림 10 -9) 코로나의 발생과정 Air Pollution Sang-Ji University
(그림 10 -10) VOC 처리를 위한 RTO와 RCO의 개략도 Air Pollution Sang-Ji University
(그림 10 -11) A simplified adsorption system Air Pollution Sang-Ji University
(그림 10 -12) Scrubber packing meterial configurations Air Pollution Sang-Ji University
(그림 10 -13) Fixed-bed packed tower scrubber Air Pollution Sang-Ji University
(그림 10 -14) Fluidized-bed combustion system Air Pollution Sang-Ji University
(표 11 -3) 오염물질별 실내기준치 및 권고치 현황 Air Pollution Sang-Ji University
