Chapter 4 Common Diode Applications Clippers, Clampers, Voltage Multipliers, Displays, and Logic Circuits By

Chapter 4 Common Diode Applications Clippers, Clampers, Voltage Multipliers, Displays, and Logic Circuits By jashvir chhikara 1

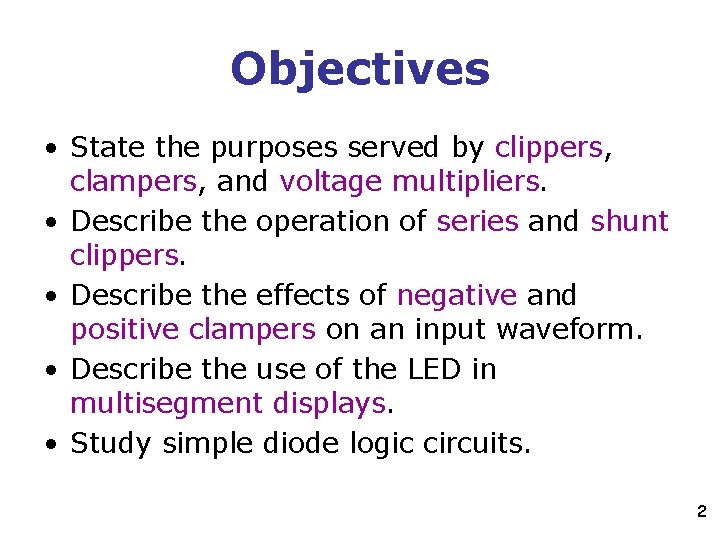

Objectives • State the purposes served by clippers, clampers, and voltage multipliers. • Describe

Objectives • State the purposes served by clippers, clampers, and voltage multipliers. • Describe the operation of series and shunt clippers. • Describe the effects of negative and positive clampers on an input waveform. • Describe the use of the LED in multisegment displays. • Study simple diode logic circuits. 2

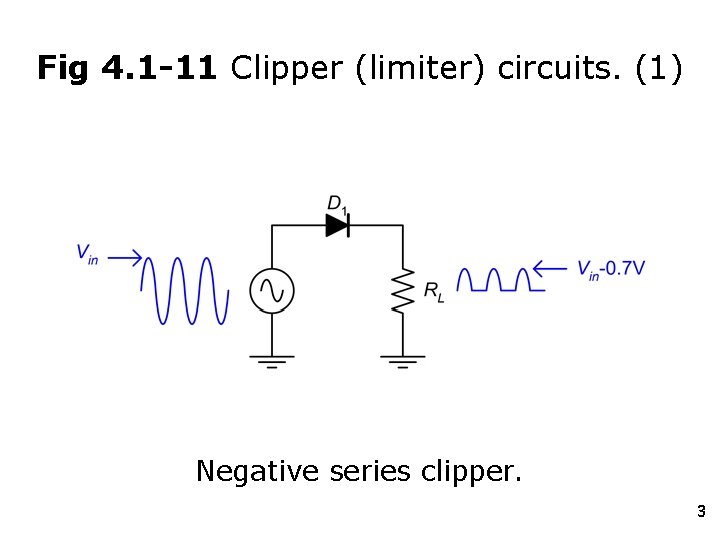

Fig 4. 1 -11 Clipper (limiter) circuits. (1) Negative series clipper. 3

Fig 4. 1 -11 Clipper (limiter) circuits. (1) Negative series clipper. 3

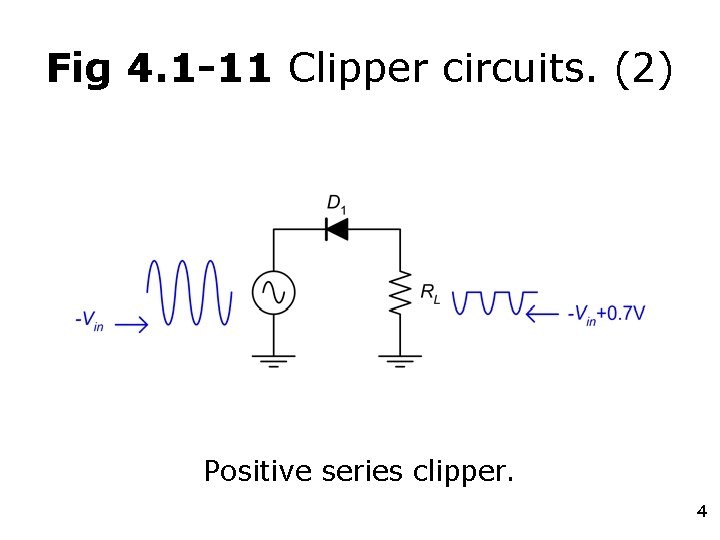

Fig 4. 1 -11 Clipper circuits. (2) Positive series clipper. 4

Fig 4. 1 -11 Clipper circuits. (2) Positive series clipper. 4

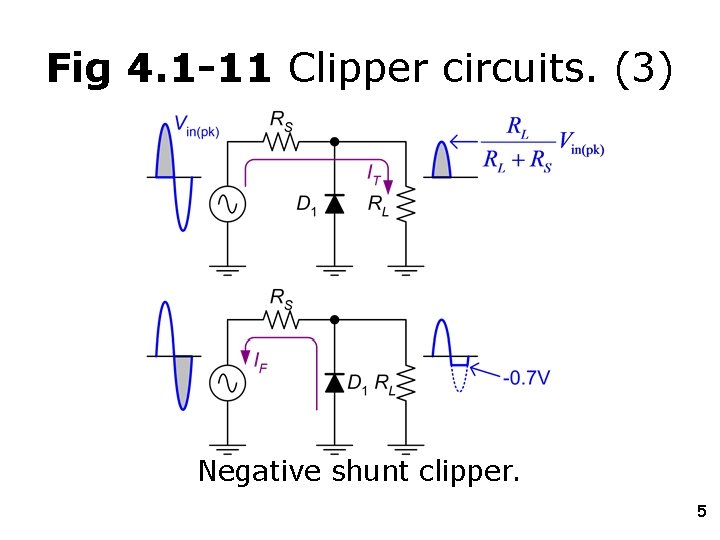

Fig 4. 1 -11 Clipper circuits. (3) Negative shunt clipper. 5

Fig 4. 1 -11 Clipper circuits. (3) Negative shunt clipper. 5

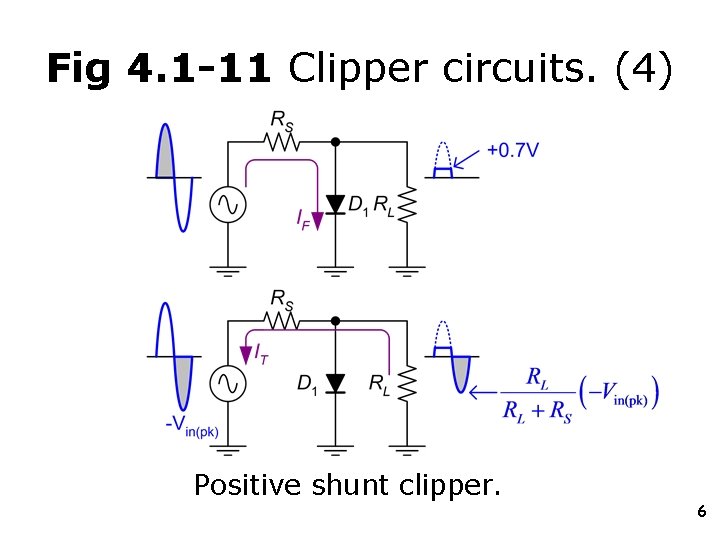

Fig 4. 1 -11 Clipper circuits. (4) Positive shunt clipper. 6

Fig 4. 1 -11 Clipper circuits. (4) Positive shunt clipper. 6

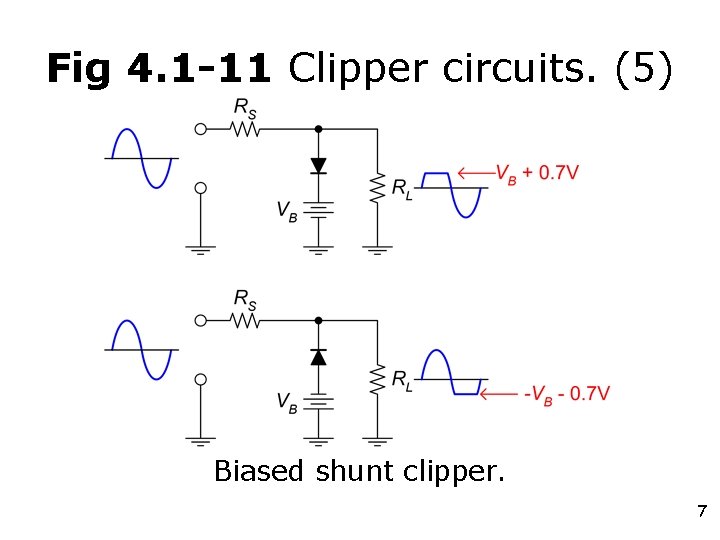

Fig 4. 1 -11 Clipper circuits. (5) Biased shunt clipper. 7

Fig 4. 1 -11 Clipper circuits. (5) Biased shunt clipper. 7

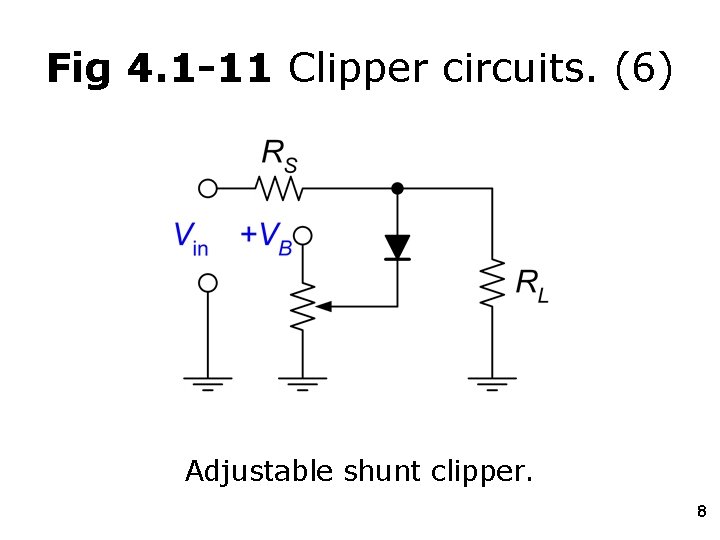

Fig 4. 1 -11 Clipper circuits. (6) Adjustable shunt clipper. 8

Fig 4. 1 -11 Clipper circuits. (6) Adjustable shunt clipper. 8

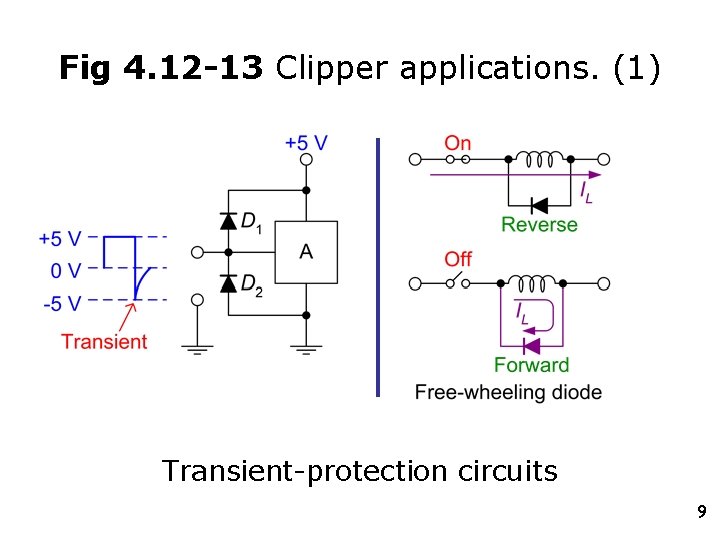

Fig 4. 12 -13 Clipper applications. (1) Transient-protection circuits 9

Fig 4. 12 -13 Clipper applications. (1) Transient-protection circuits 9

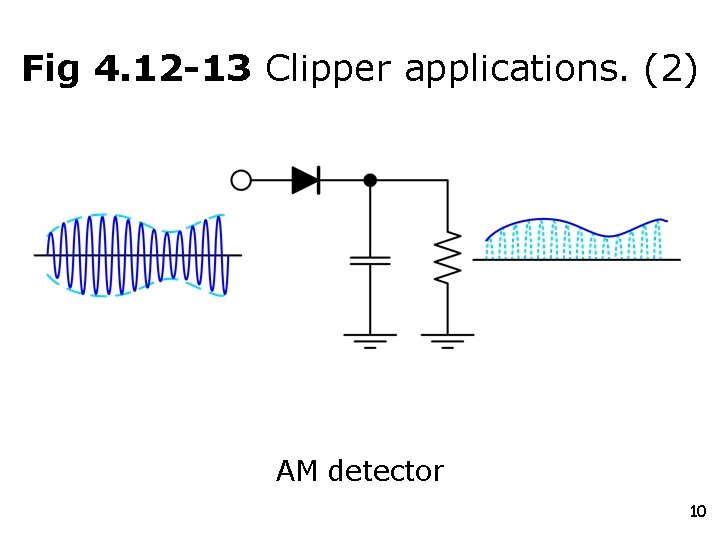

Fig 4. 12 -13 Clipper applications. (2) AM detector 10

Fig 4. 12 -13 Clipper applications. (2) AM detector 10

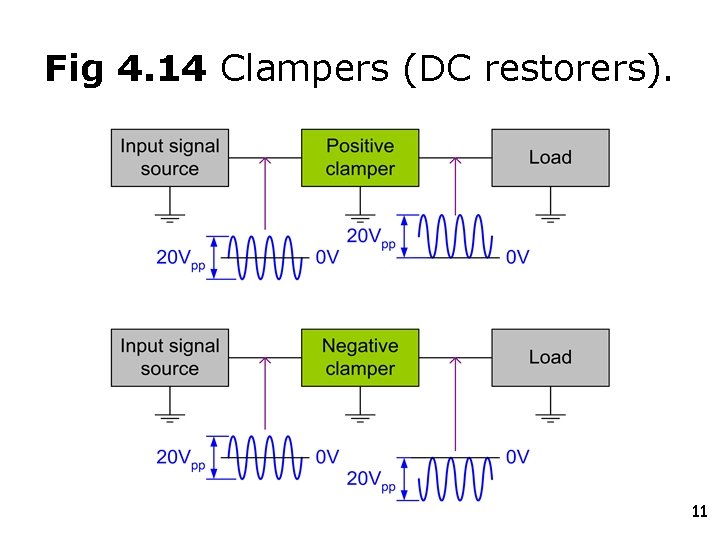

Fig 4. 14 Clampers (DC restorers). 11

Fig 4. 14 Clampers (DC restorers). 11

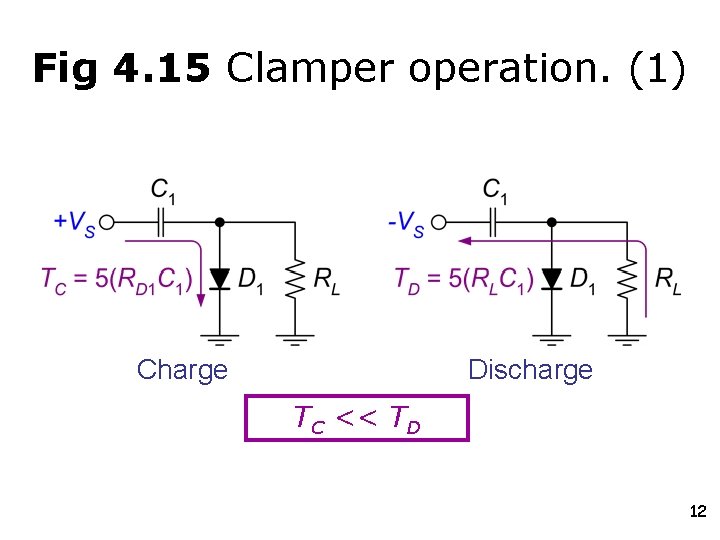

Fig 4. 15 Clamper operation. (1) Charge Discharge TC << TD 12

Fig 4. 15 Clamper operation. (1) Charge Discharge TC << TD 12

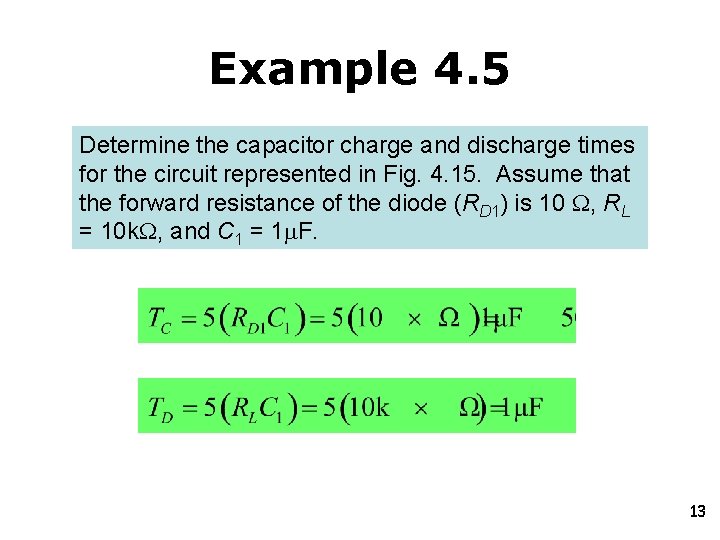

Example 4. 5 Determine the capacitor charge and discharge times for the circuit represented

Example 4. 5 Determine the capacitor charge and discharge times for the circuit represented in Fig. 4. 15. Assume that the forward resistance of the diode (RD 1) is 10 W, RL = 10 k. W, and C 1 = 1 m. F. 13

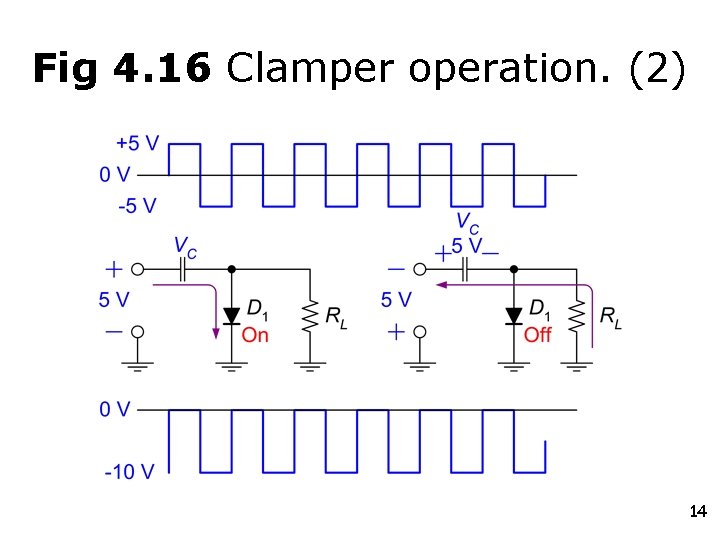

Fig 4. 16 Clamper operation. (2) 14

Fig 4. 16 Clamper operation. (2) 14

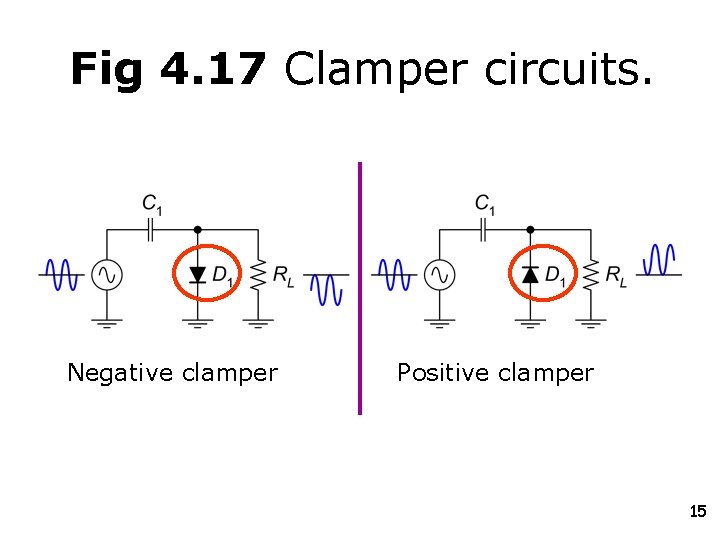

Fig 4. 17 Clamper circuits. Negative clamper Positive clamper 15

Fig 4. 17 Clamper circuits. Negative clamper Positive clamper 15

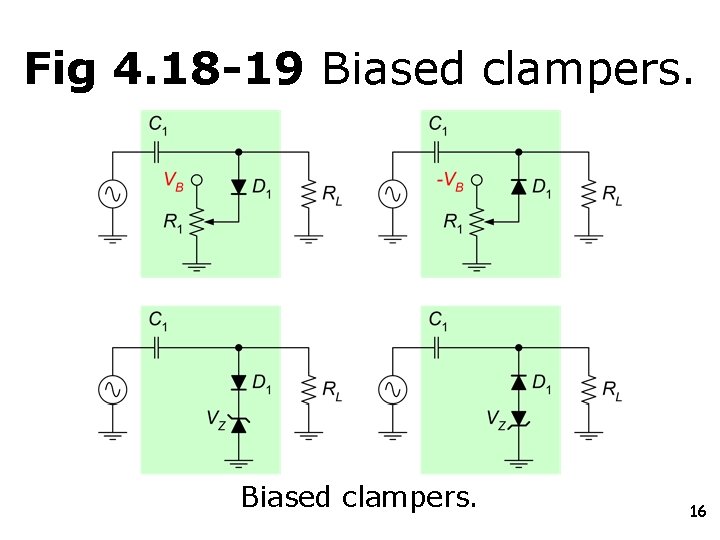

Fig 4. 18 -19 Biased clampers. 16

Fig 4. 18 -19 Biased clampers. 16

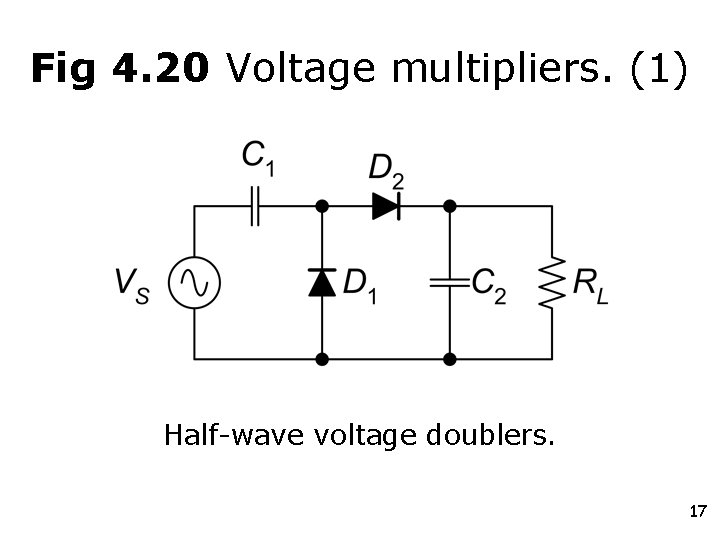

Fig 4. 20 Voltage multipliers. (1) Half-wave voltage doublers. 17

Fig 4. 20 Voltage multipliers. (1) Half-wave voltage doublers. 17

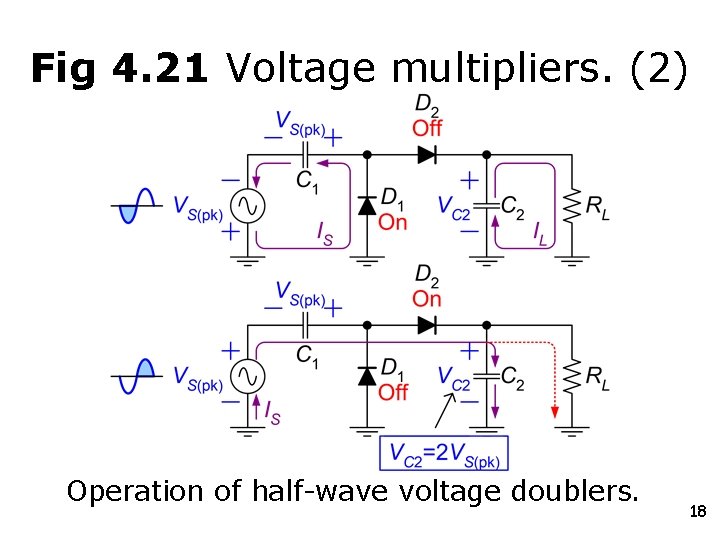

Fig 4. 21 Voltage multipliers. (2) Operation of half-wave voltage doublers. 18

Fig 4. 21 Voltage multipliers. (2) Operation of half-wave voltage doublers. 18

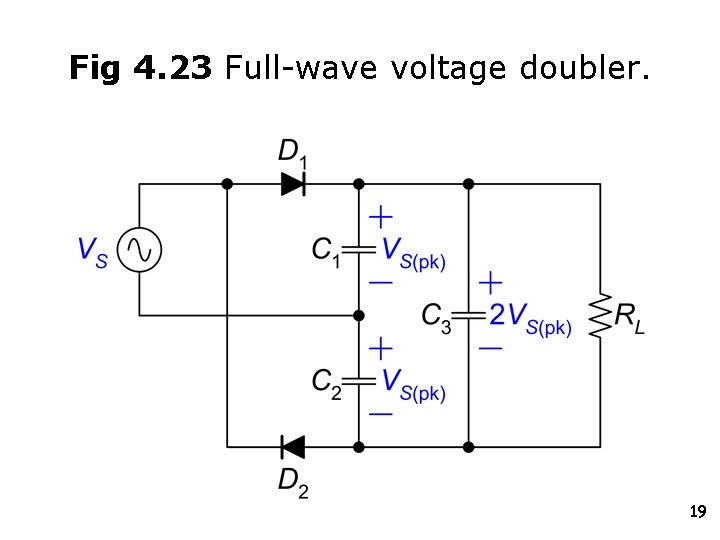

Fig 4. 23 Full-wave voltage doubler. 19

Fig 4. 23 Full-wave voltage doubler. 19

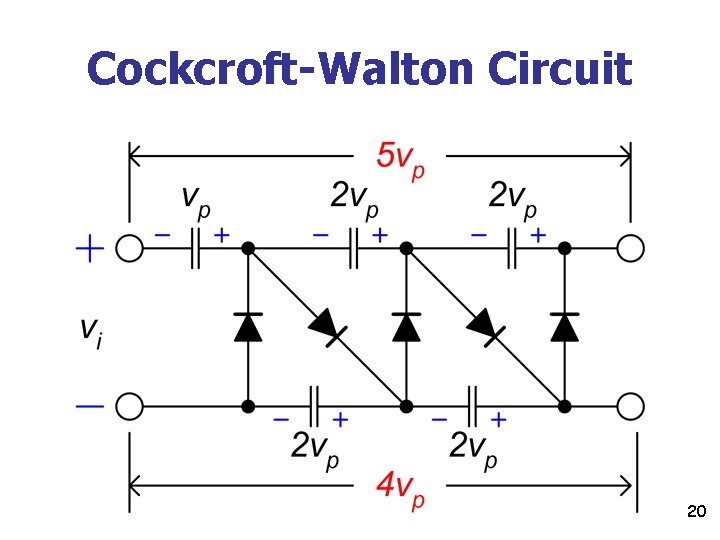

Cockcroft-Walton Circuit 20

Cockcroft-Walton Circuit 20

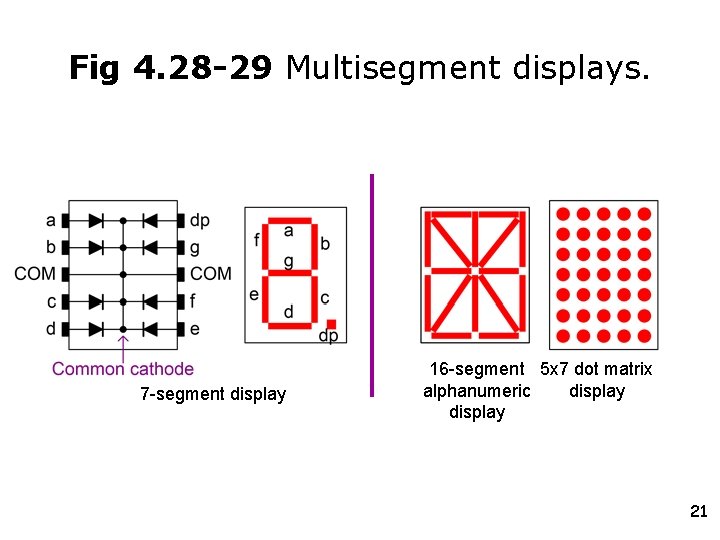

Fig 4. 28 -29 Multisegment displays. 7 -segment display 16 -segment 5 x 7

Fig 4. 28 -29 Multisegment displays. 7 -segment display 16 -segment 5 x 7 dot matrix alphanumeric display 21

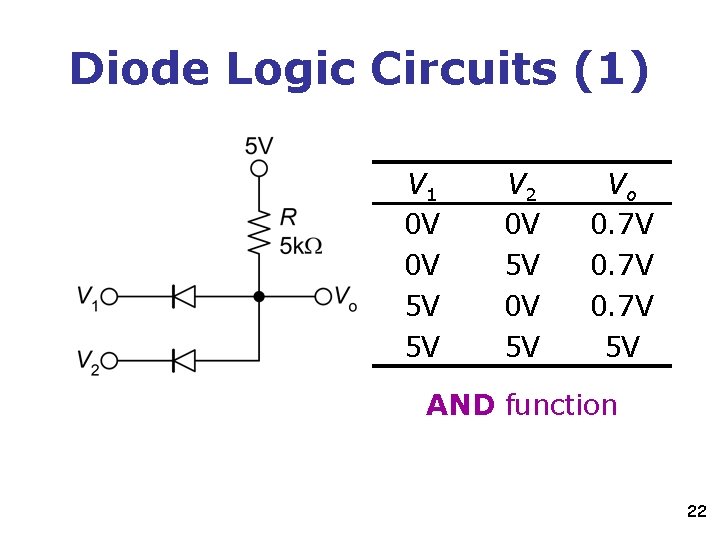

Diode Logic Circuits (1) V 1 0 V 0 V 5 V 5 V

Diode Logic Circuits (1) V 1 0 V 0 V 5 V 5 V V 2 0 V 5 V Vo 0. 7 V 5 V AND function 22

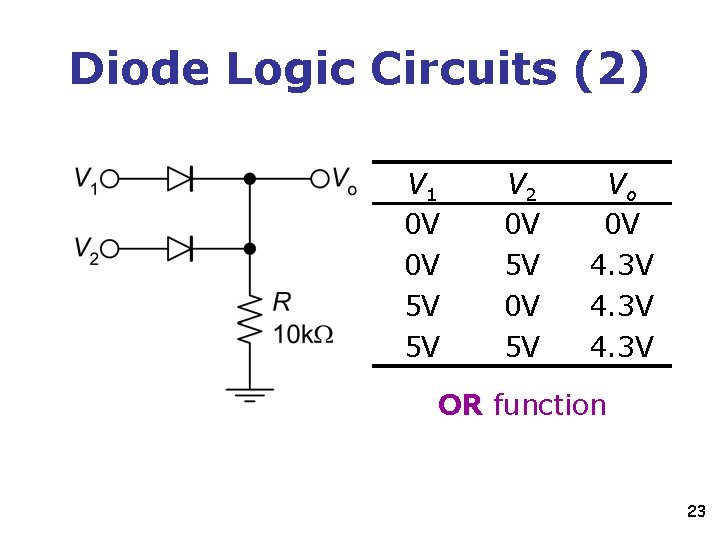

Diode Logic Circuits (2) V 1 0 V 0 V 5 V 5 V

Diode Logic Circuits (2) V 1 0 V 0 V 5 V 5 V V 2 0 V 5 V Vo 0 V 4. 3 V OR function 23

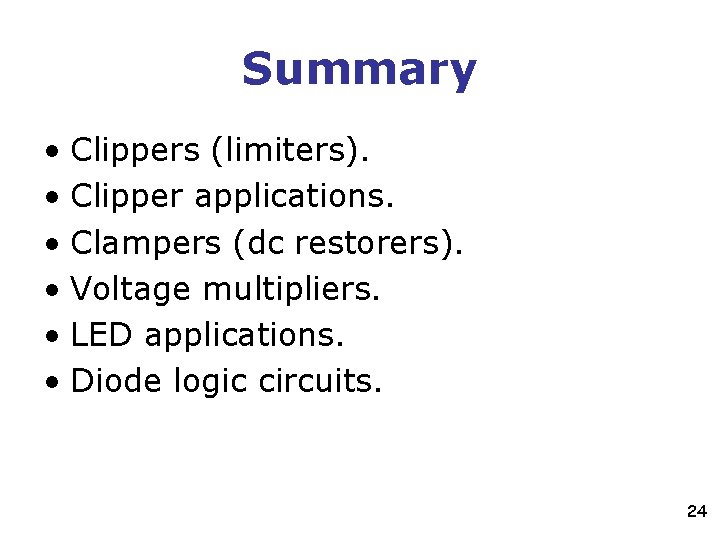

Summary • Clippers (limiters). • Clipper applications. • Clampers (dc restorers). • Voltage multipliers.

Summary • Clippers (limiters). • Clipper applications. • Clampers (dc restorers). • Voltage multipliers. • LED applications. • Diode logic circuits. 24
