Chapter 18 ATM 18 1 Copyright The Mc
- Slides: 46
Chapter 18 가상 회선망 : 프레임 중계와 ATM 18. 1 Copyright © The Mc. Graw-Hill Companies, Inc. Permission required for reproduction or display.

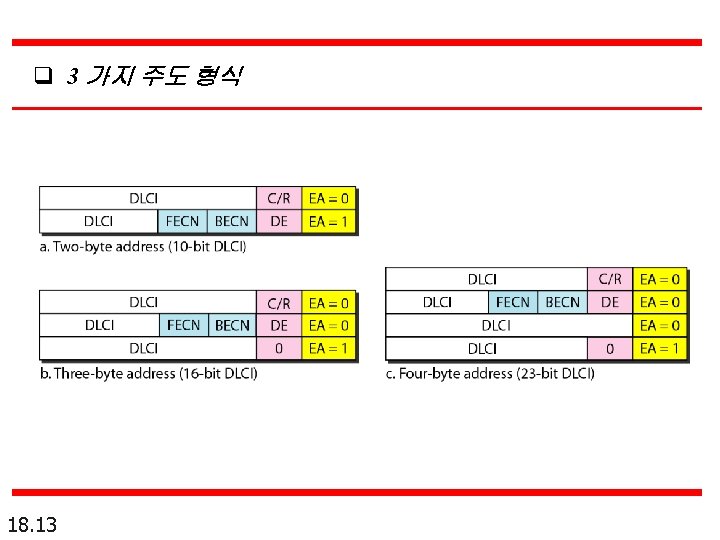

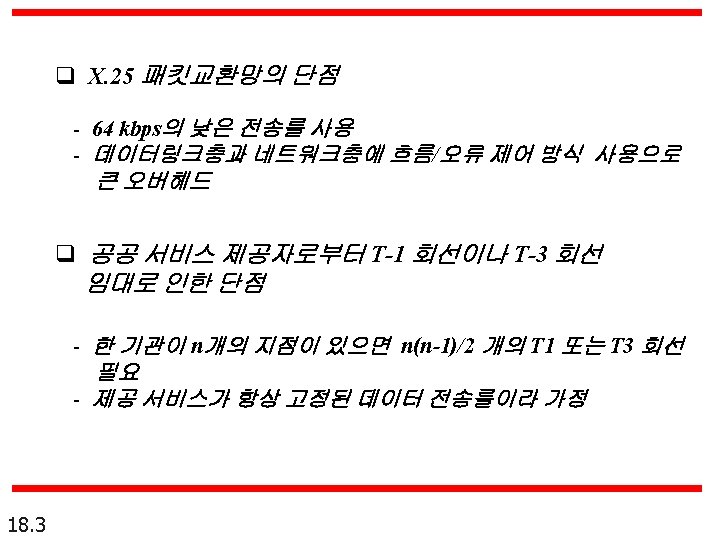

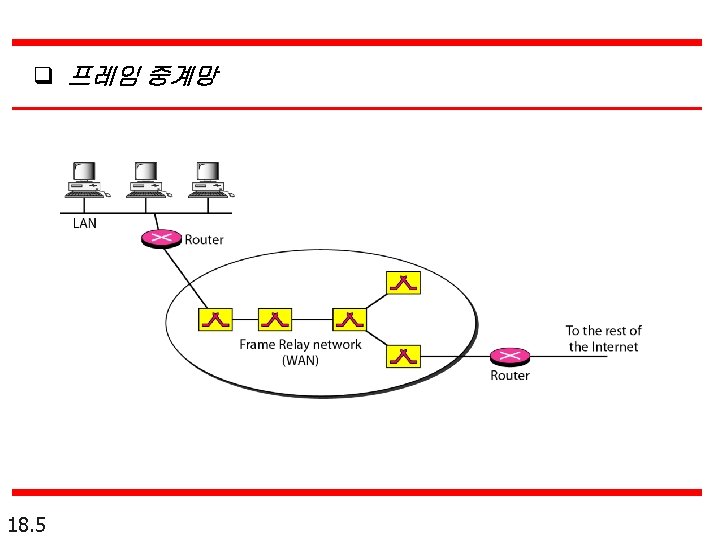

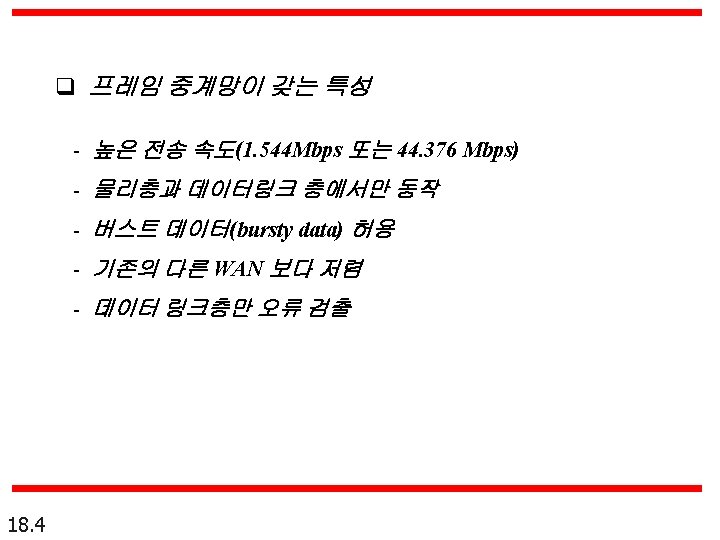

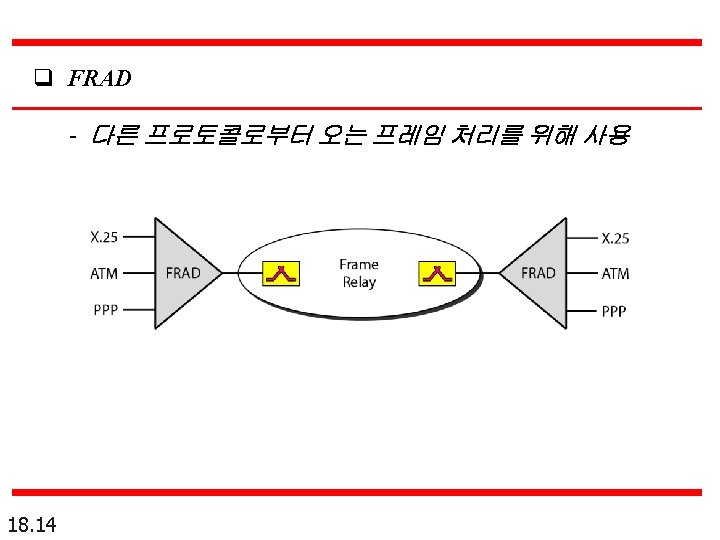

18 -1 프레임 중계(frame relay)는 1980년대 말부터 1990년 대 초에 새로운 WAN 요구에 부응하여 설계된 가상 회선 광역통신망기술이다. Topics discussed in this section: Architecture Frame Relay Layers Extended Address FRADs VOFR LMI 18. 2

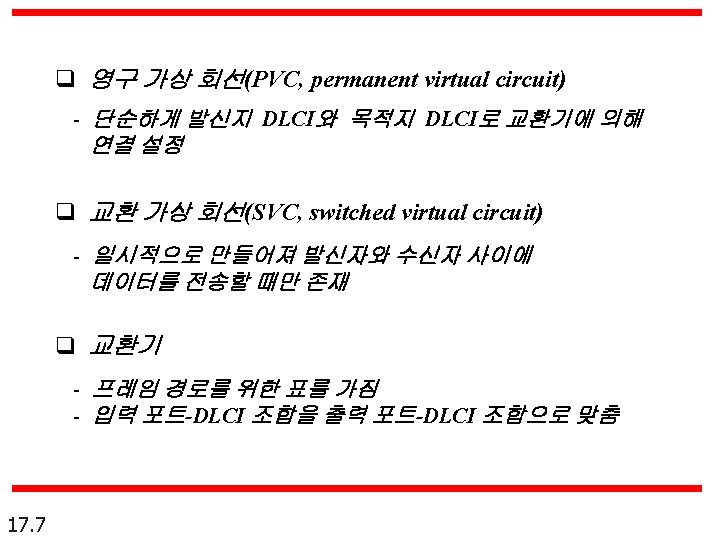

프레임 중계에서 VCI는 DLCI라고 불린다. VCIs in Frame Relay are called DLCIs. VCI(Virtual Circuit Identifier) DLCI(Data Link Connection Identifier) 18. 6

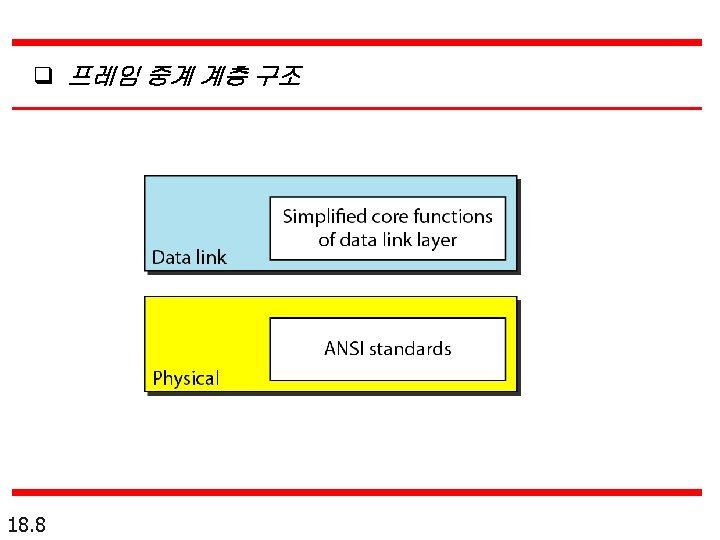

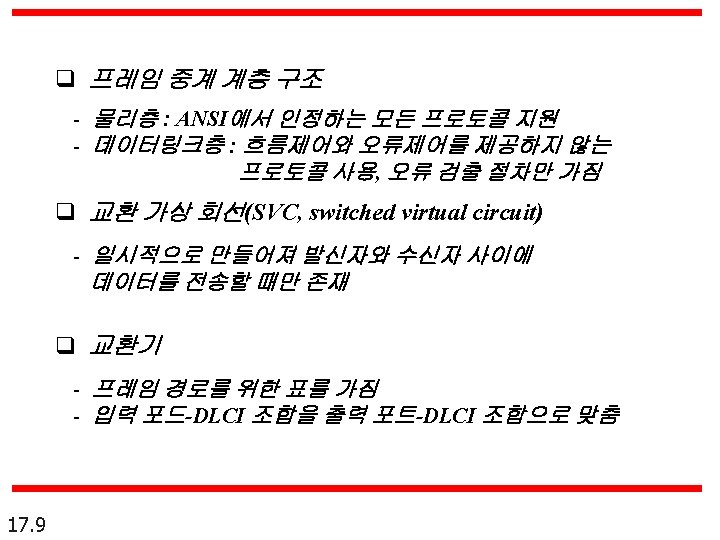

프레임 중계는 오직 물리층과 데이터 링크층에서만 동작 한다. Frame Relay operates only at the physical and data link layers. 18. 10
Frame Relay frame 18. 11
프레임 중계는 흐름 제어 또는 오류 제어를 제공하지 않는다. 이들은 반드시 상위계층 프로토콜에서 제공되어야만 한다. Frame Relay does not provide flow or error control; they must be provided by the upper-layer protocols. 18. 12

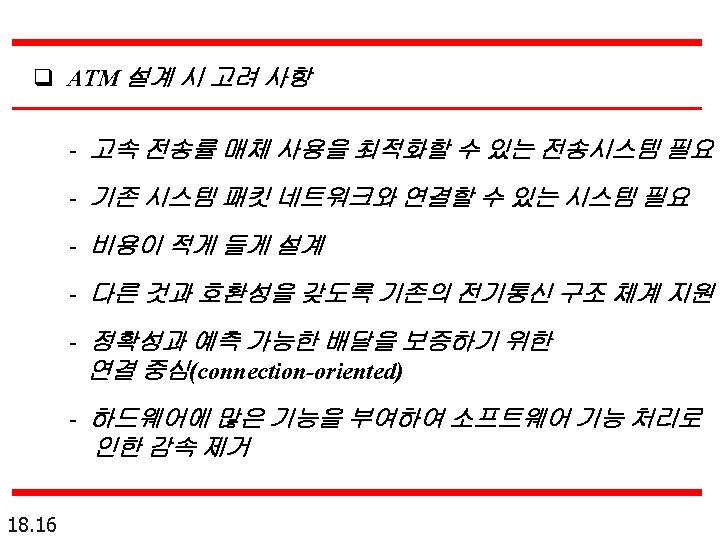

18 -2 ATM 비동기 전송방식(ATM, Asynchronous Transfer Mode)은 ATM 포럼에 의해 설계된 셀 중계(cell relay) 프로토콜이 며 ITU-T(국제통신연합)에 의해 채택되었다. Topics discussed in this section: Design Goals Problems Architecture Switching ATM Layers 18. 15

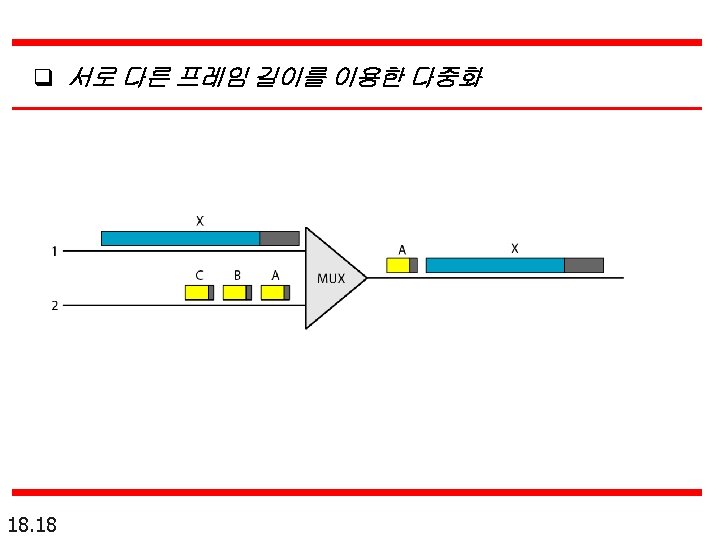

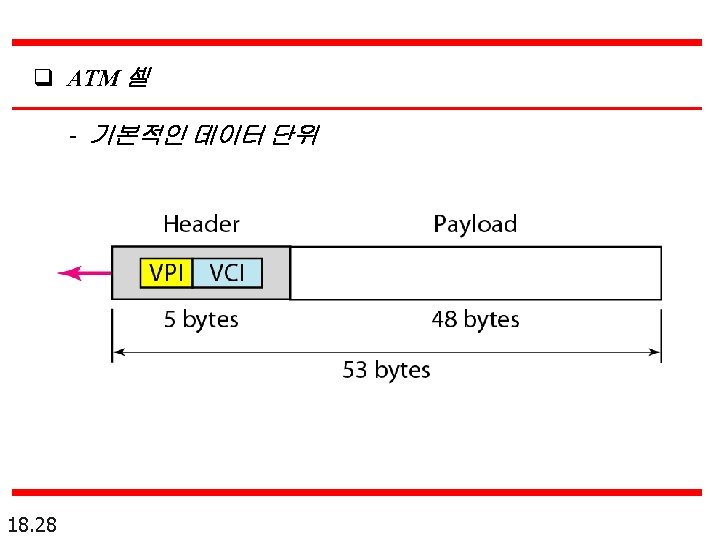

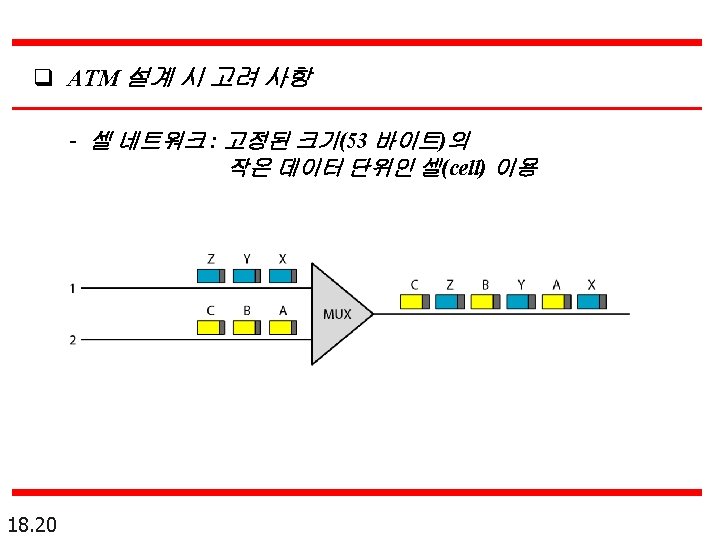

셀 네트워크에서는 데이터 교환의 기본단위로 셀을 사용한다. 셀은 작고 고정 크기의 블록 정보로 정의된다. A cell network uses the cell as the basic unit of data exchange. A cell is defined as a small, fixed-size block of information. 18. 19

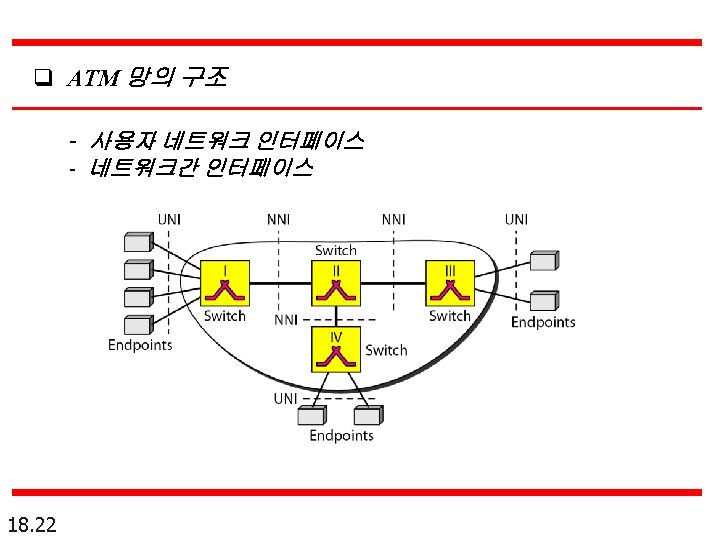

TP, VP, 와 VCs - TP(Transmission path) - VP(virtual path) - VC(virtual circuit) 18. 23
VP와 VCs의 예 18. 24

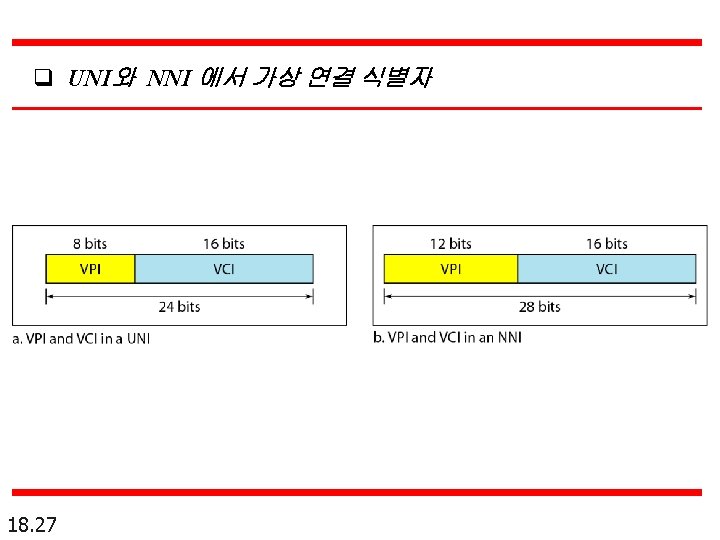

가상 연결은 VPI와 VCI에 의해 표현되는 한 쌍의 번호에 의해 정의된다. Note that a virtual connection is defined by a pair of numbers: the VPI and the VCI. 18. 25

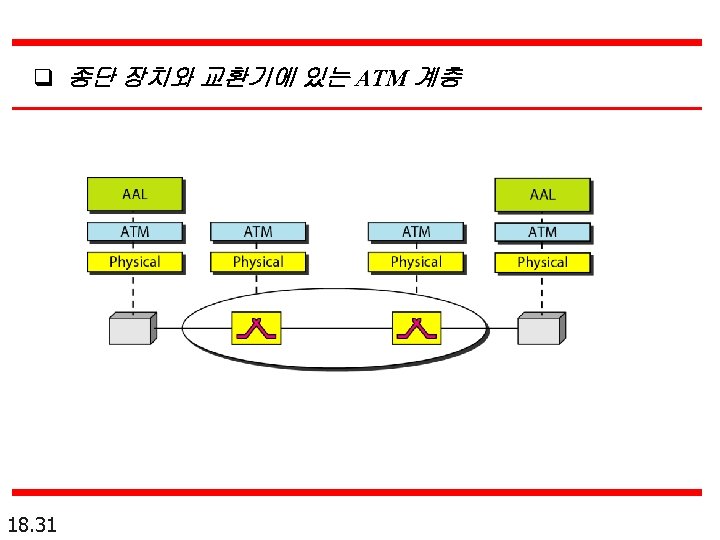

ATM 층 18. 32

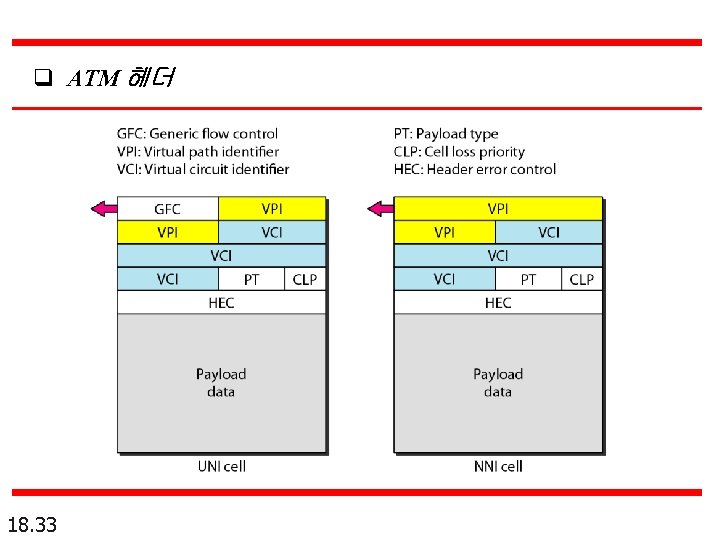

ATM 헤더 18. 33
AAL 1 18. 34
AAL 2 18. 35
ALL 3/4 18. 36
AAL 5 18. 37

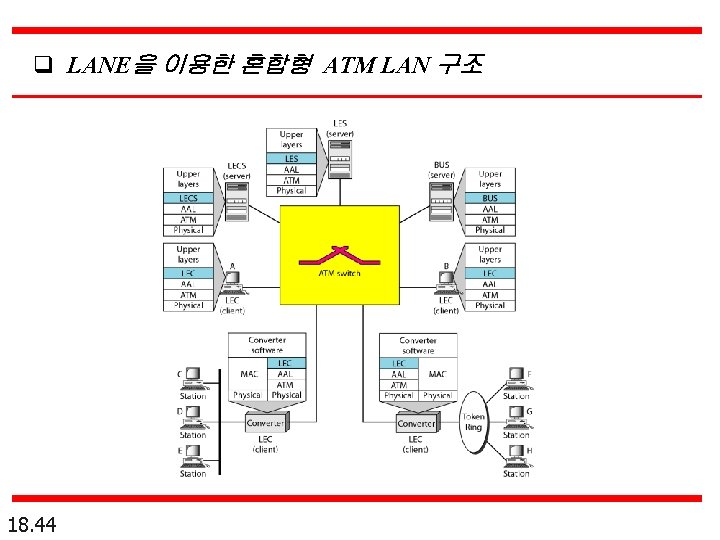

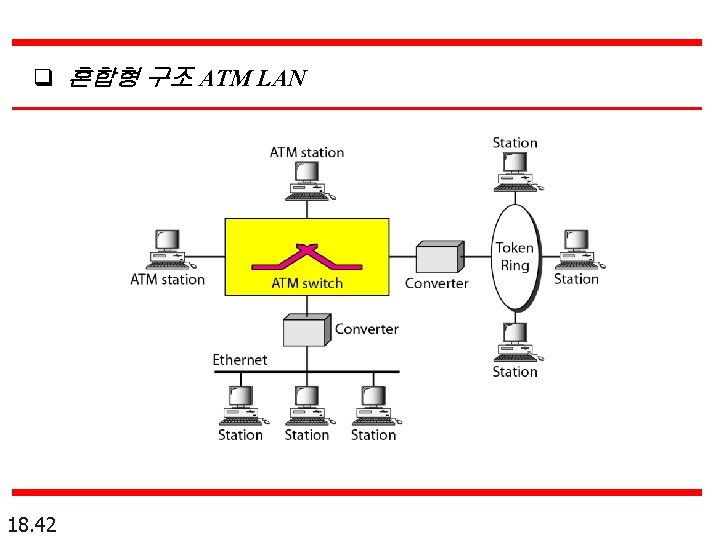

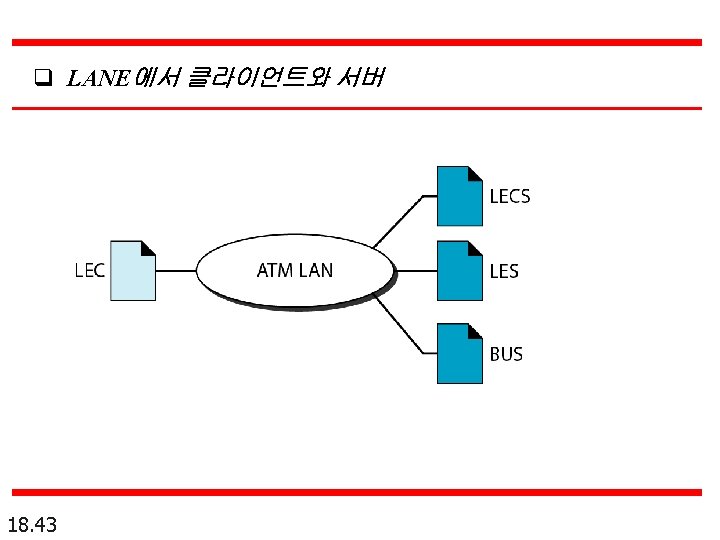

18 -3 ATM LANs ATM은 대 부 분 WAN에 사 용 된 다 (WAN ATM). 그 러 나 이 기 술은 LAN에 사용될 수도 있다. ATM의 고속의 데이터 전송률 (155 Mbps와 622 Mbps)은 LAN에서 보다 점점 더 빠른 속도를 내기 위해 연구하는 설계자들을 사로 잡았다. Topics discussed in this section: ATM LAN Architecture LAN Emulation (LANE) Client/Server Model Mixed Architecture with Client/Server 18. 38

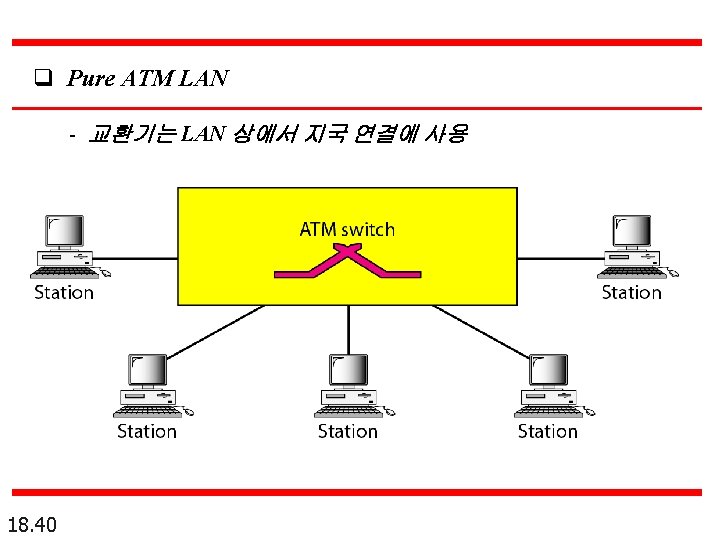

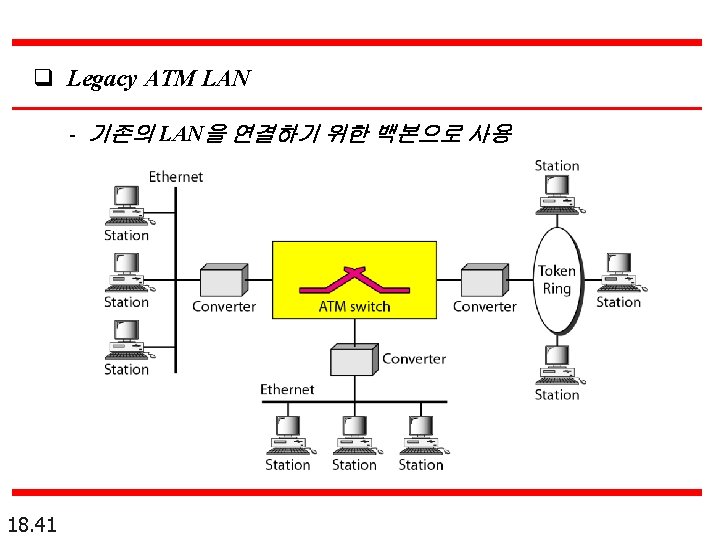

ATM LANs 18. 39

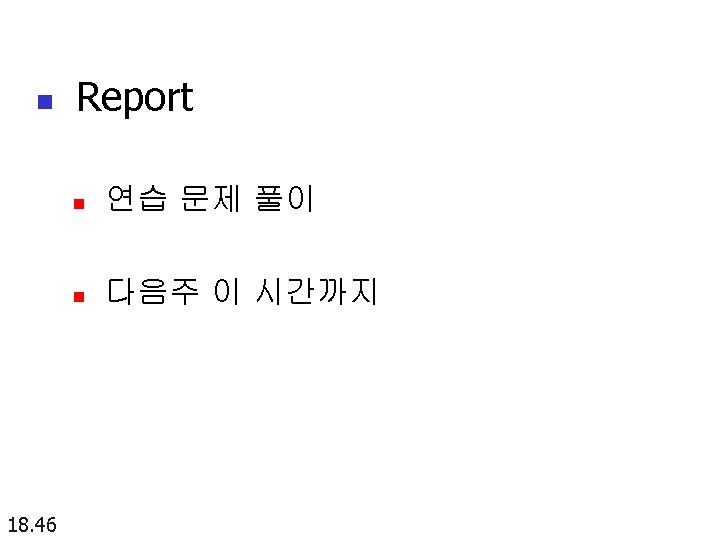

n 요약 Q & A 18. 45
