Chapter 11 Telecommunications Management Lab STM1 Telecommunications Management
Chapter 11 광대역 기간망 기술 Telecommunications Management Lab.

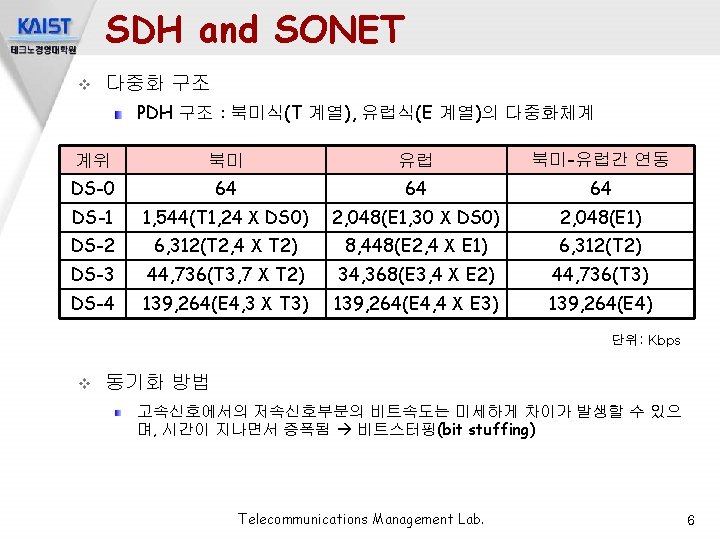

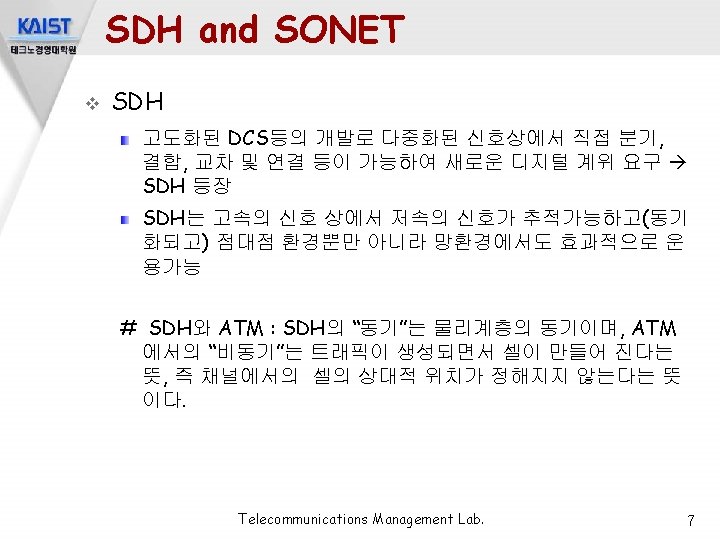

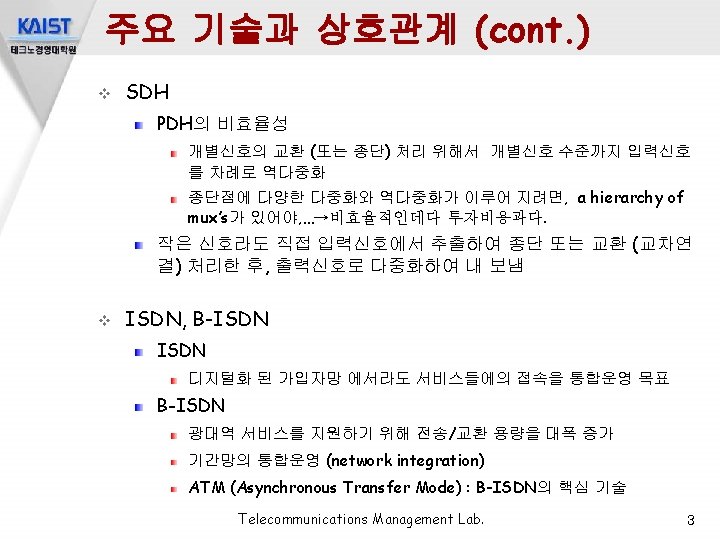

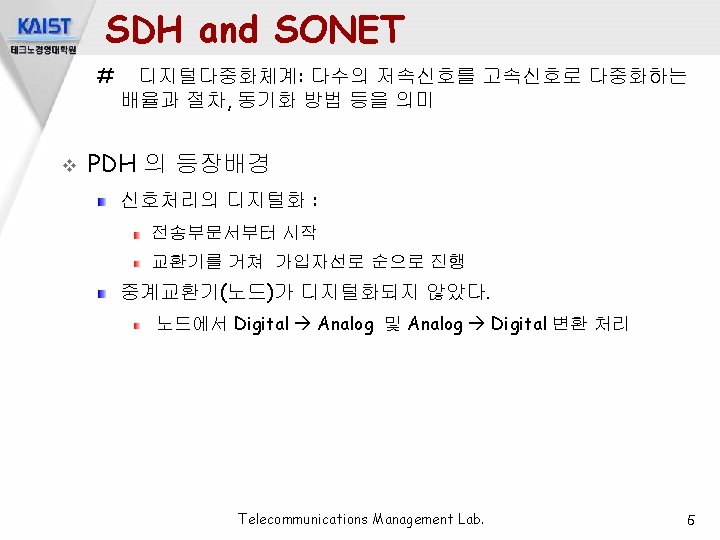

STM-1 프레임의 구조 Telecommunications Management Lab. 9
SDH and SONET v STM-N 프레임의 구조 v v byte interleaved multiplexing 9행x 9 Bxn: SOH및 포인터공간, 9행x 261 Bxn: payload공간 Telecommunications Management Lab. 10

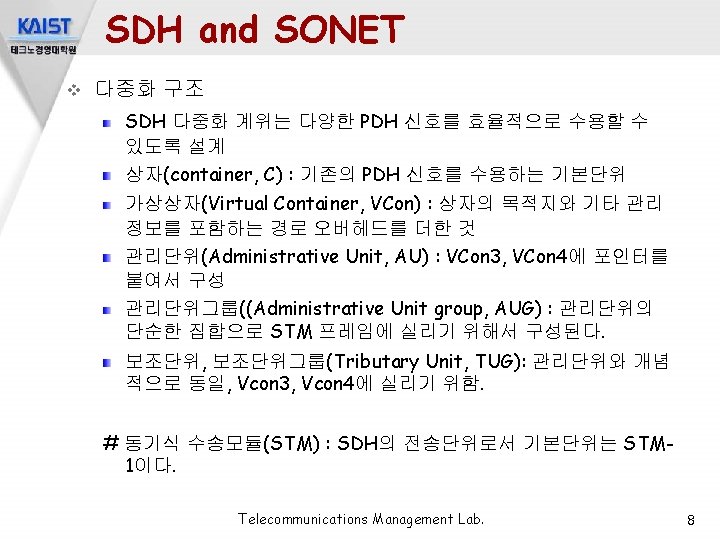

동기식 다중화 구조 Telecommunications Management Lab. 11

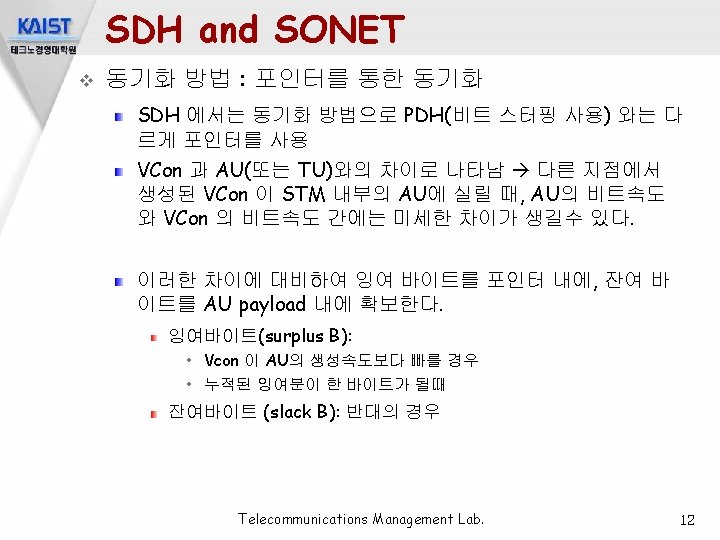

SDH의 계층화 운용 u 세 계층으로 운용 § Regenerator, Multiplexer(Digital), Transmission Path Telecommunications Management Lab. 14

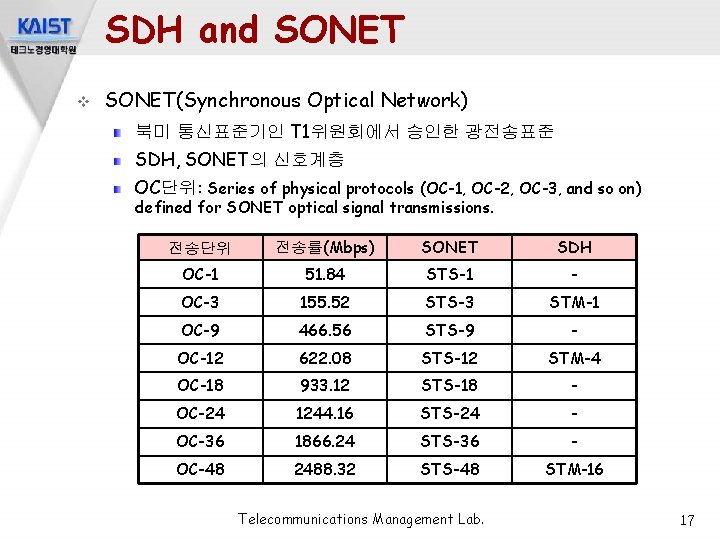

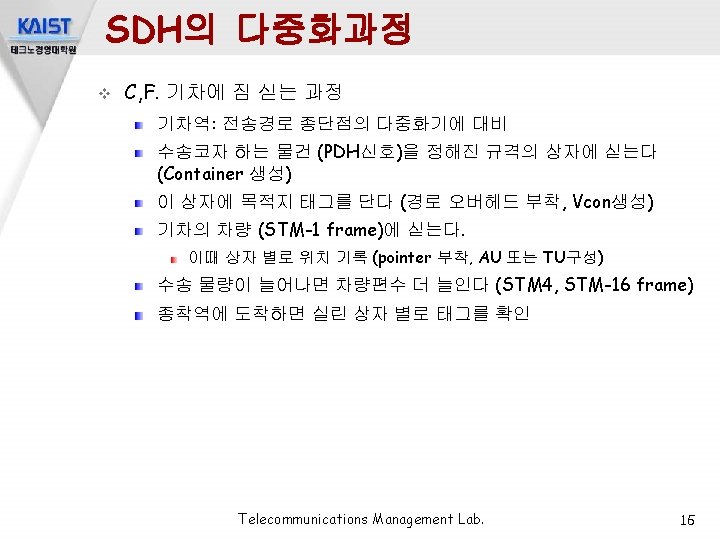

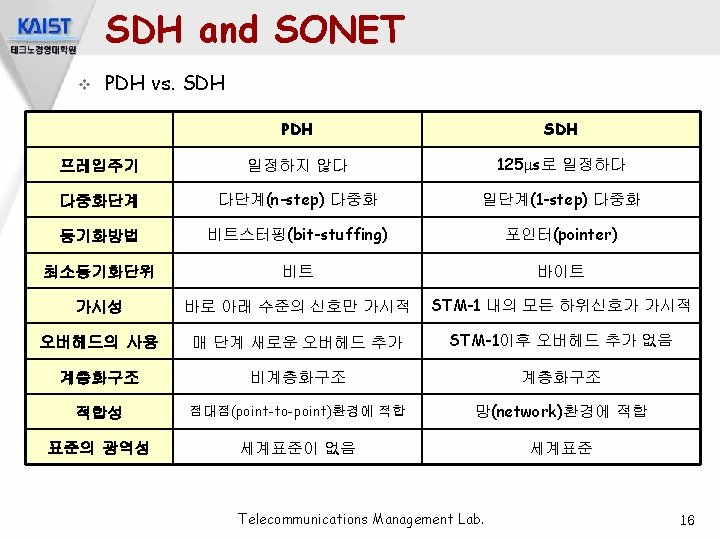

SDH and SONET v SONET(Synchronous Optical Network) 북미 통신표준기인 T 1위원회에서 승인한 광전송표준 SDH, SONET의 신호계층 OC단위: Series of physical protocols (OC-1, OC-2, OC-3, and so on) defined for SONET optical signal transmissions. 전송단위 전송률(Mbps) SONET SDH OC-1 51. 84 STS-1 - OC-3 155. 52 STS-3 STM-1 OC-9 466. 56 STS-9 - OC-12 622. 08 STS-12 STM-4 OC-18 933. 12 STS-18 - OC-24 1244. 16 STS-24 - OC-36 1866. 24 STS-36 - OC-48 2488. 32 STS-48 STM-16 Telecommunications Management Lab. 17
SDH and SONET v 노드 전송장비(다중화장비)의 요구기능 다중화/역다중화 Terminal mode Multiplexer(TM) 결합/분기 Add Drop Multiplexer(ADM) 크로스 커넥트 기능 DCS(Digital Cross Connector) Telecommunications Management Lab. 18

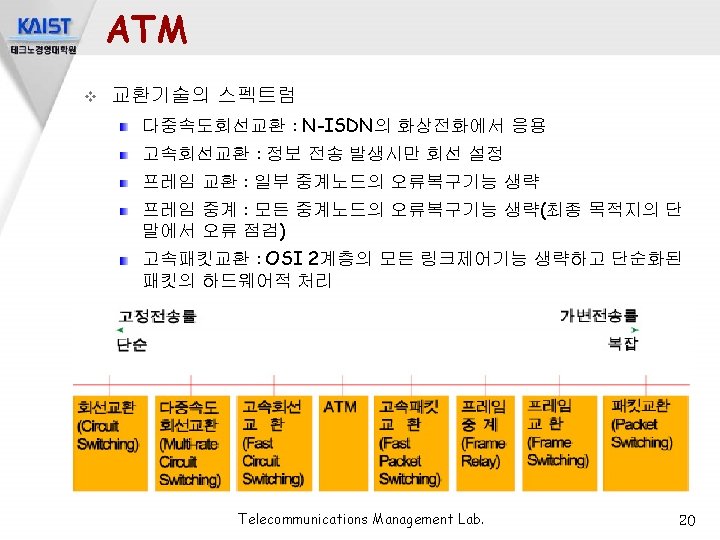

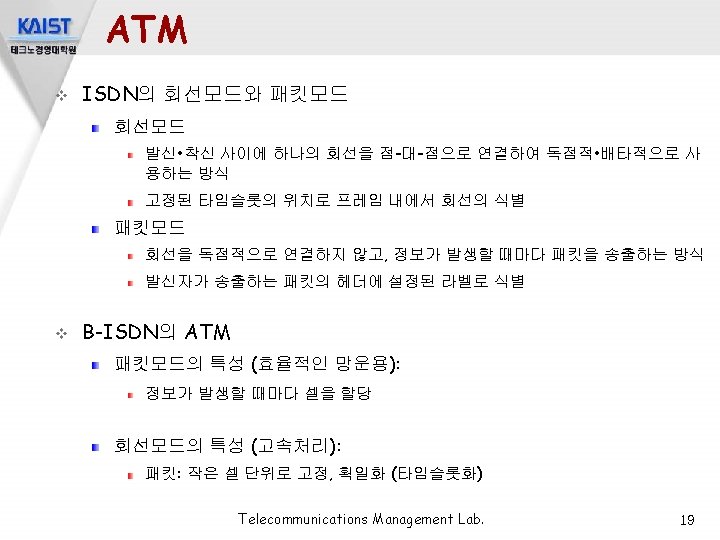

ATM v Why “asynchronous” tranfer mode? Telecommunications Management Lab. 21

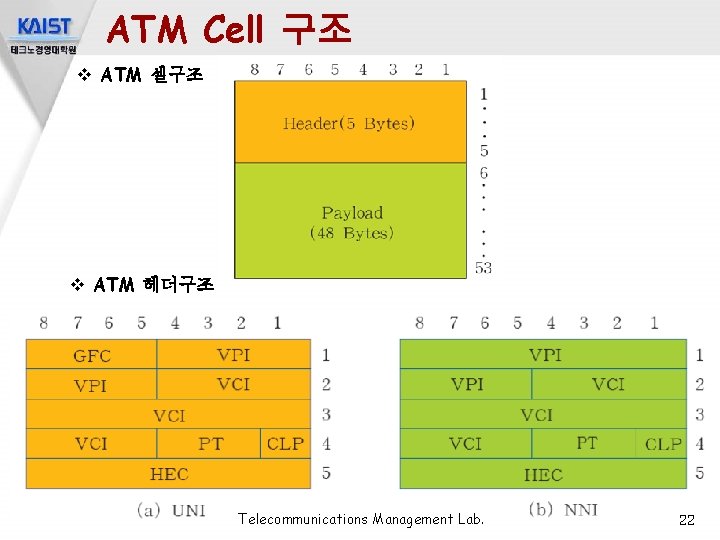

ATM Cell 구조 v ATM 셀구조 v ATM 헤더구조 Telecommunications Management Lab. 22
ATM Cell 구조 v GFC (Generic Flow Control) UNI에만 적용 종단점에 접속된 복수의 단말 별로 흐름 제어 v v VPI, VCI PT (Payload Type) 사용자정보, 망정보 구분, 등등 v CLP(Cell Loss Probability) 망 폭주시 폐기될 우선 순위 명시 v HEC( Header Error Control) CRC방식 Telecommunications Management Lab. 23

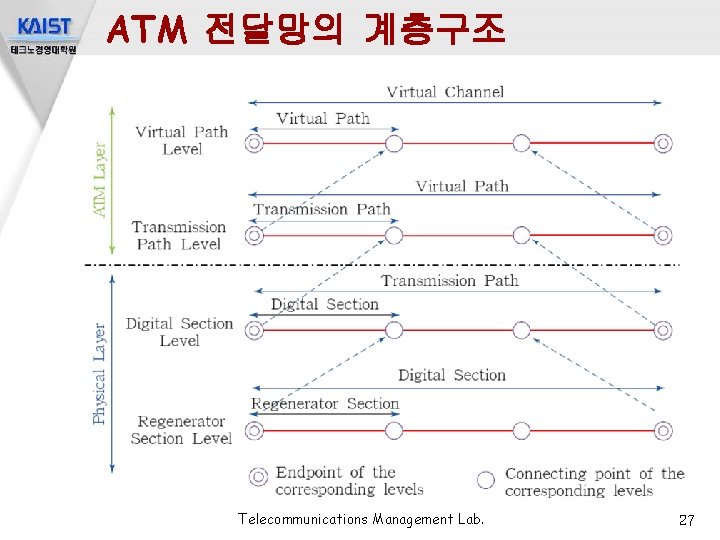

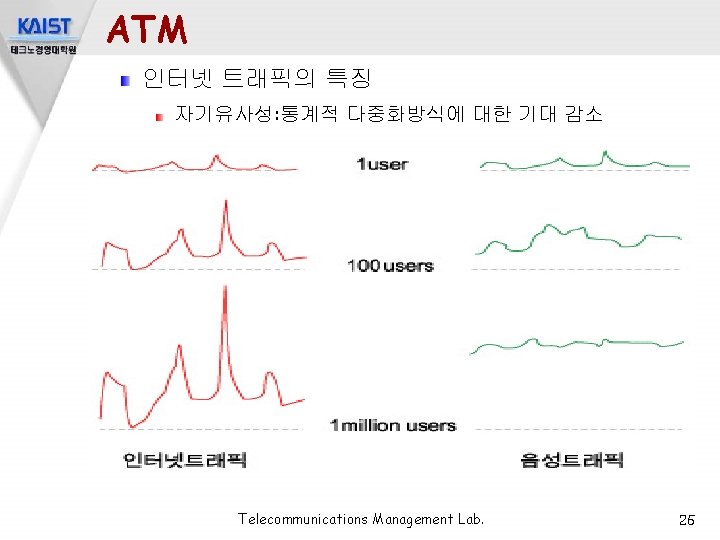

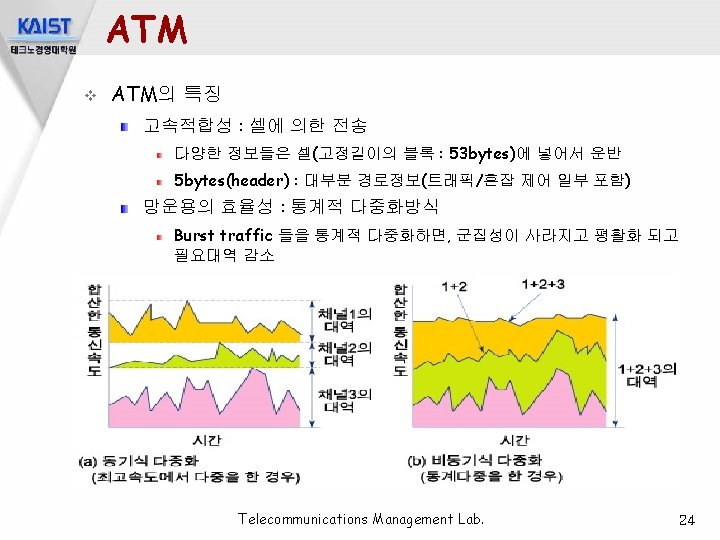

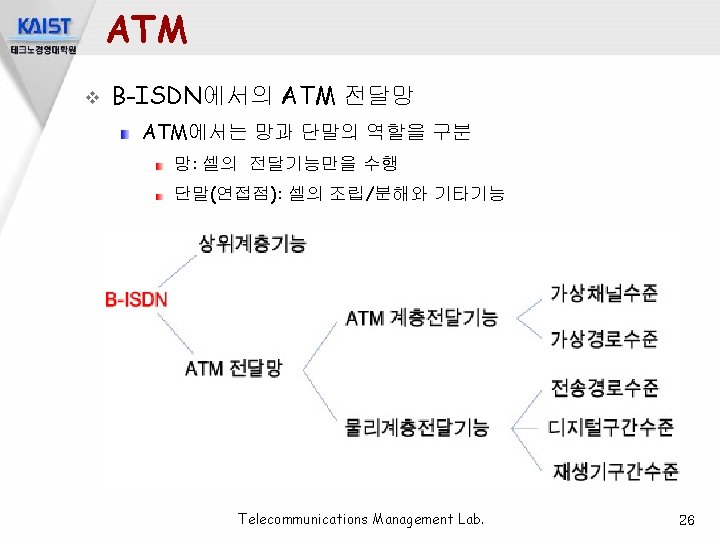

ATM 전달망의 계층구조 Telecommunications Management Lab. 27
ATM 전달망의 계층구조 Telecommunications Management Lab. 28
가상경로, 가상채널의 교환 Telecommunications Management Lab. 29

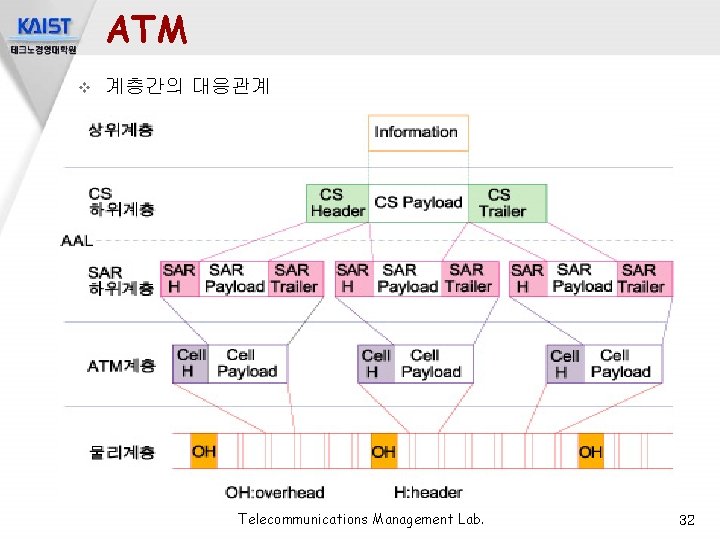

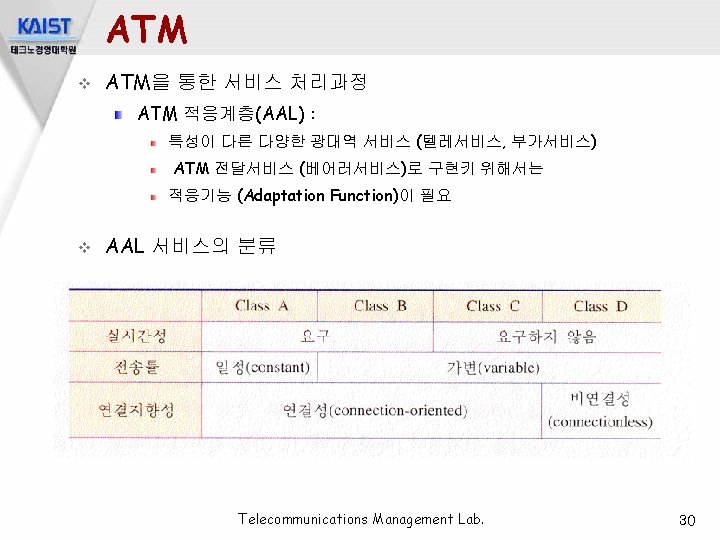

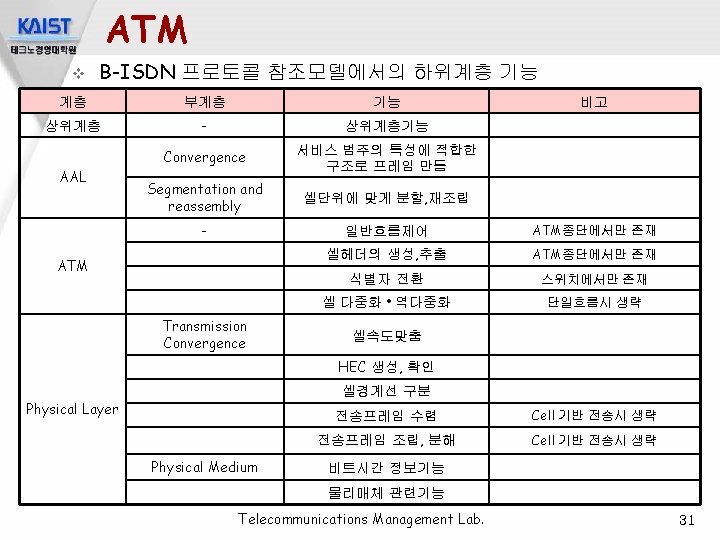

ATM v 계층간의 대응관계 Telecommunications Management Lab. 32

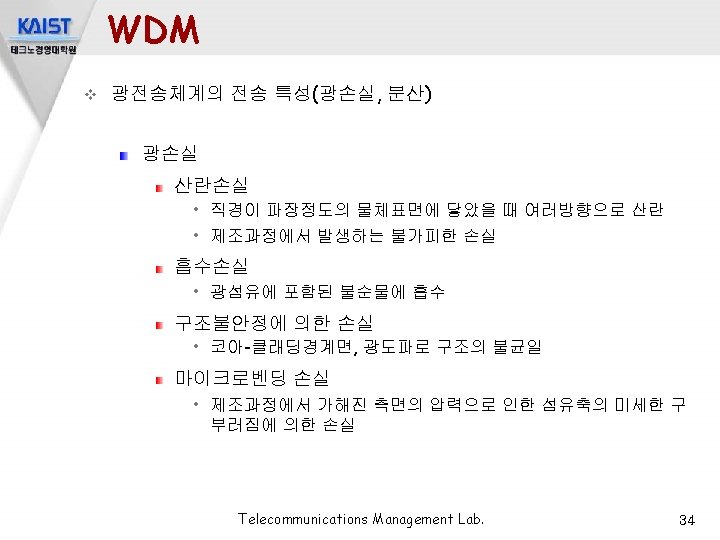

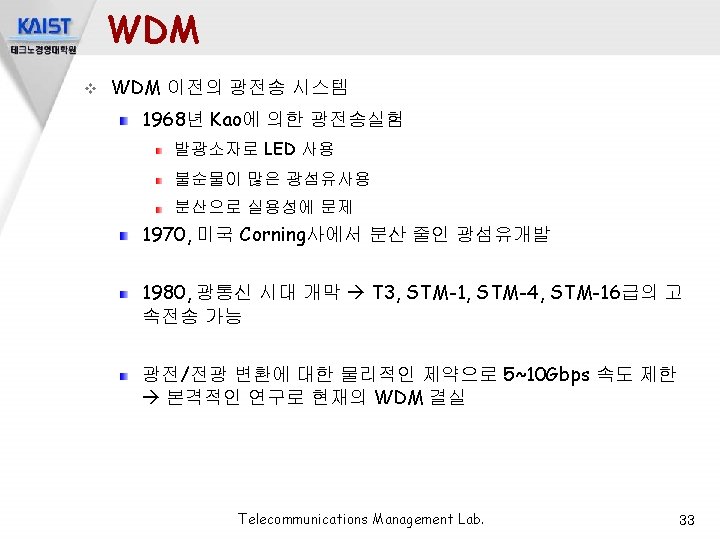

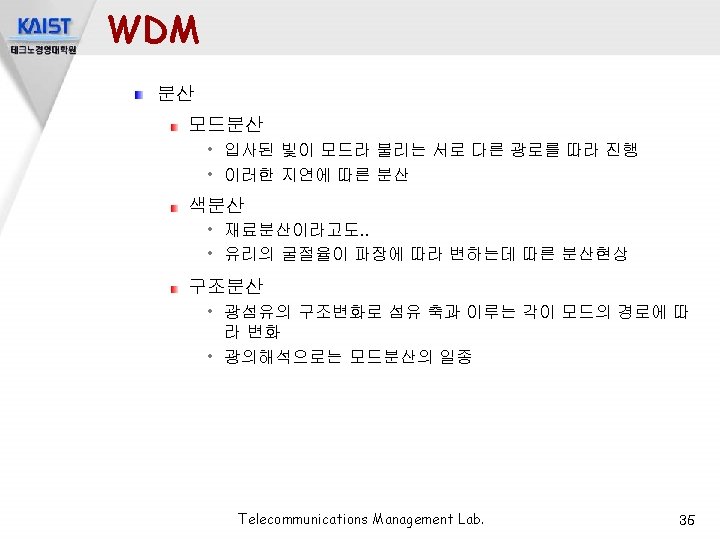

광섬유의 전송특성 Telecommunications Management Lab. 36

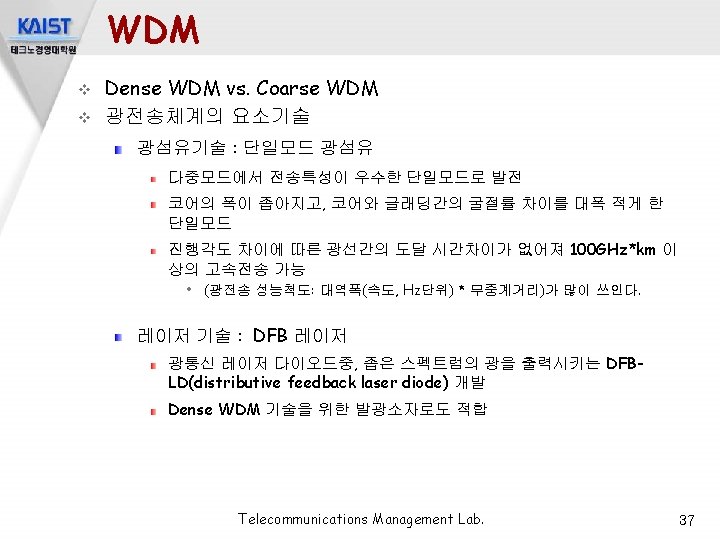

Dense WDM과 coarse WDM Telecommunications Management Lab. 38
Allwave 광섬유의 전송특성 Telecommunications Management Lab. 39

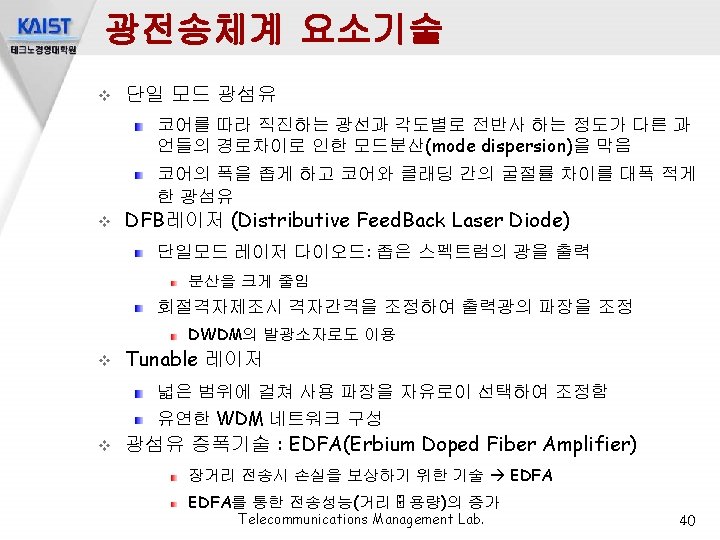

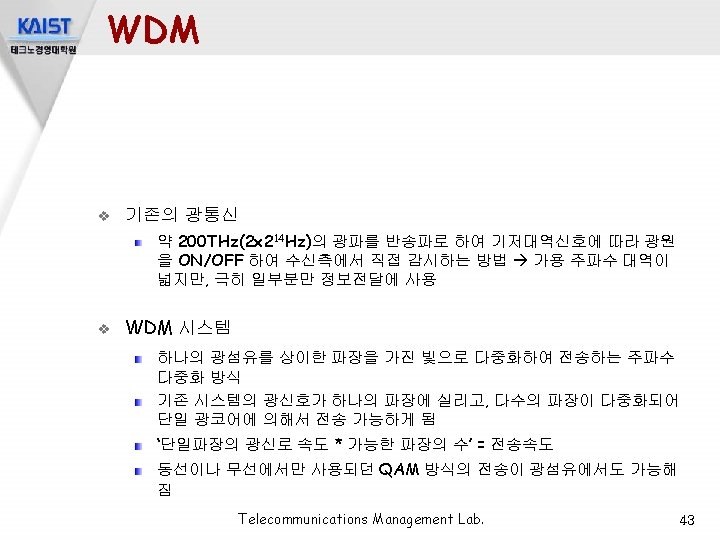

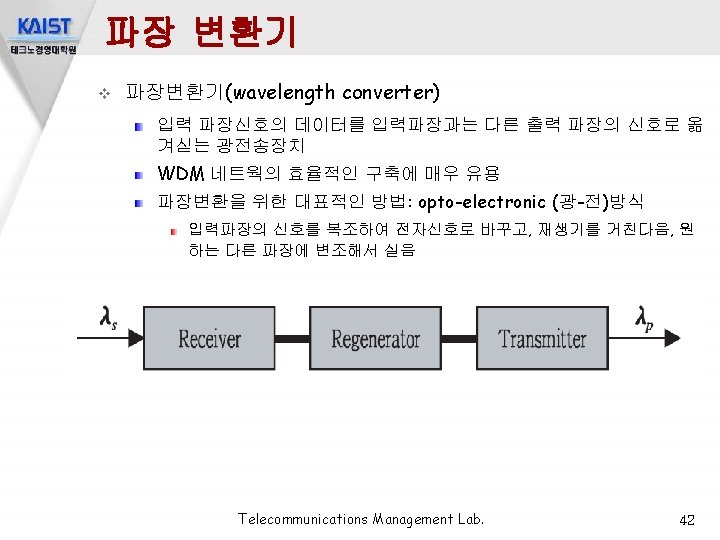

파장분할다중화의 기본원리 Telecommunications Management Lab. 44
WDM의 용량구조 Telecommunications Management Lab. 45

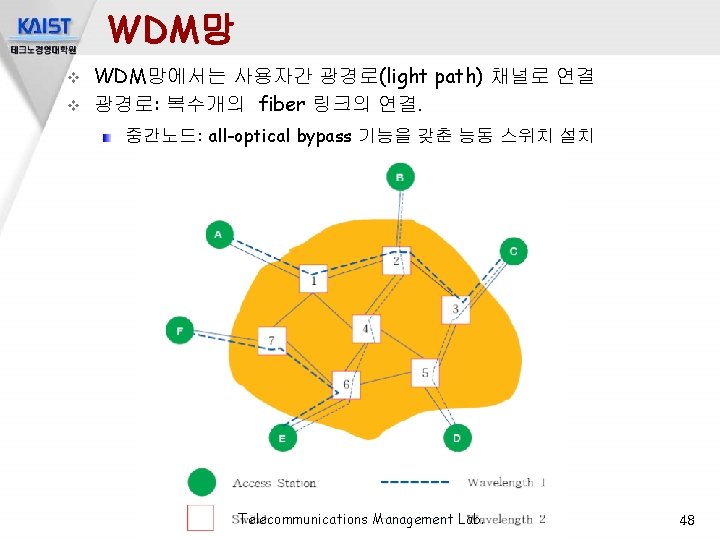

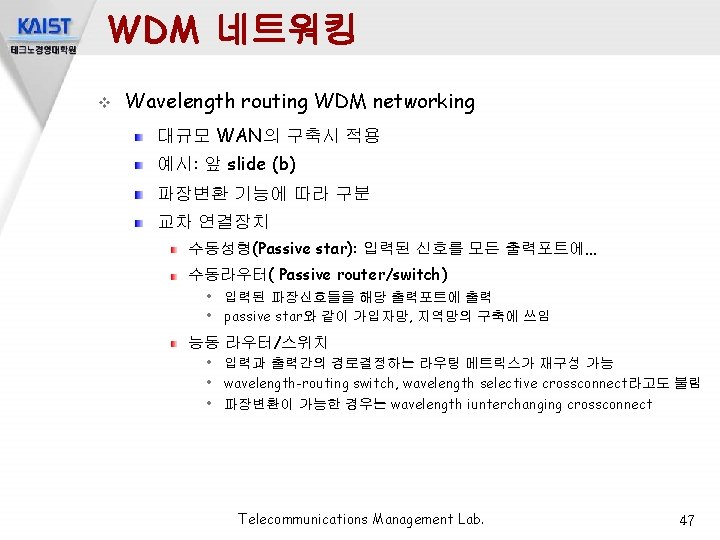

WDM 네트워킹 v Broadcast-and-select WDM network 송신노드로부터 받은 신호를 모든 파장신호에 복사하여 방송 LAN이나 MAN등에서 간단히 WDM을 구현하는 방식 Telecommunications Management Lab. 46
