CHAPTER 11 SYSTEM BUS computer add on cards

CHAPTER 11 시스템 버스(SYSTEM BUS)

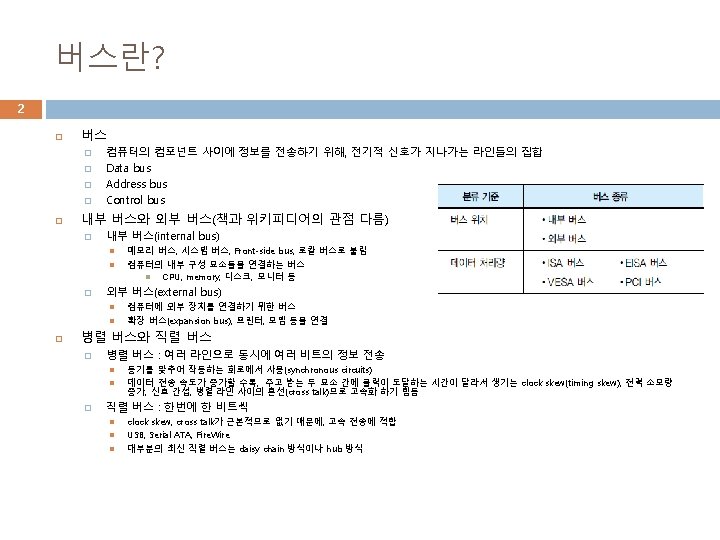

computer add on cards를 위한 bus standard의 진화 3 1991 IBM XT/AT 8086, 286 ISA 2004 1993 Pentium PC 1988 386, 486 PC EISA MCA PCI-express VESA Local 1987~1990년대 중반 1992~1996(? ) 486 PC PS/2 이들은 모두 컴퓨터의 기본 요소, CPU, memory, I/O device 등을 연결하는 시스템 버스이며, 메인 보드에 장착될 카드를 위해 설계됨

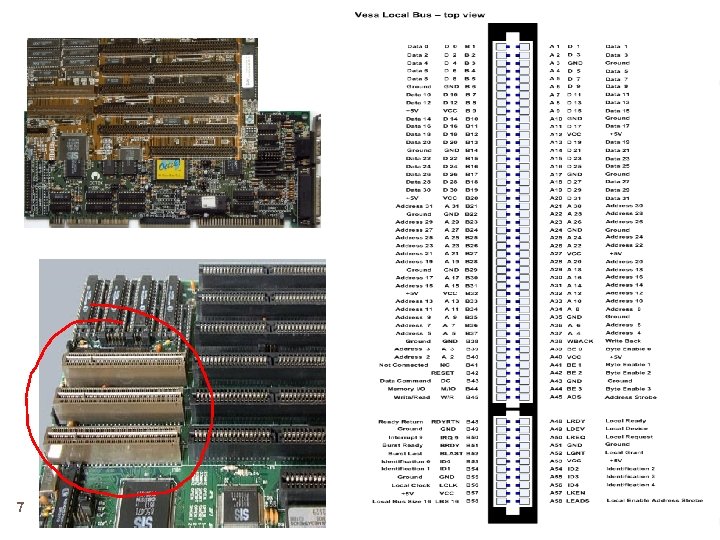

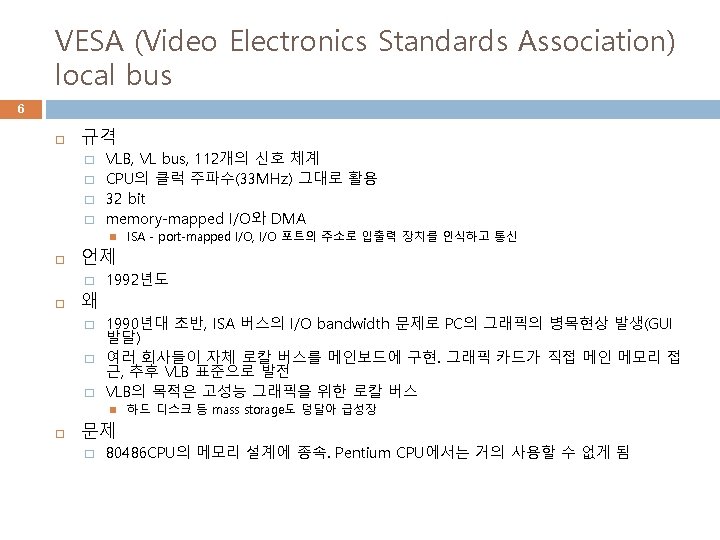

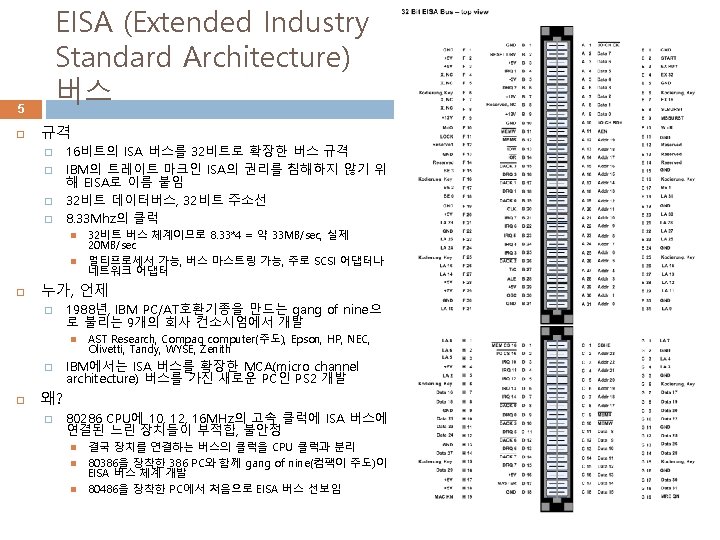

7

PCI 버스와 PCI Bridge 9

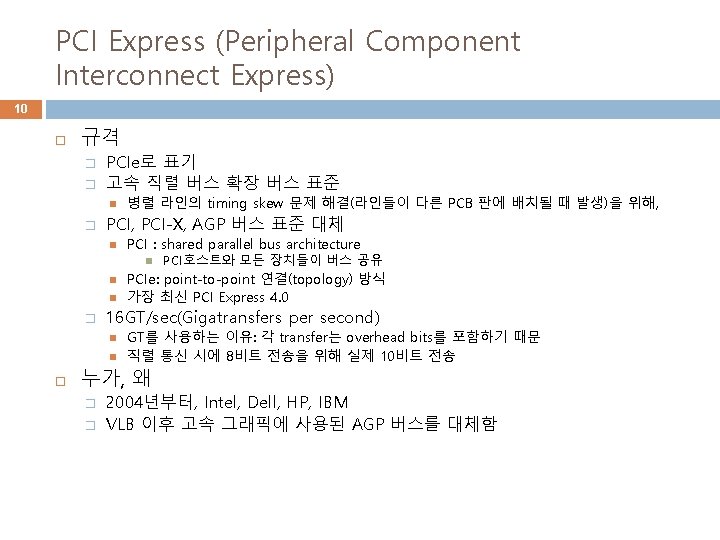

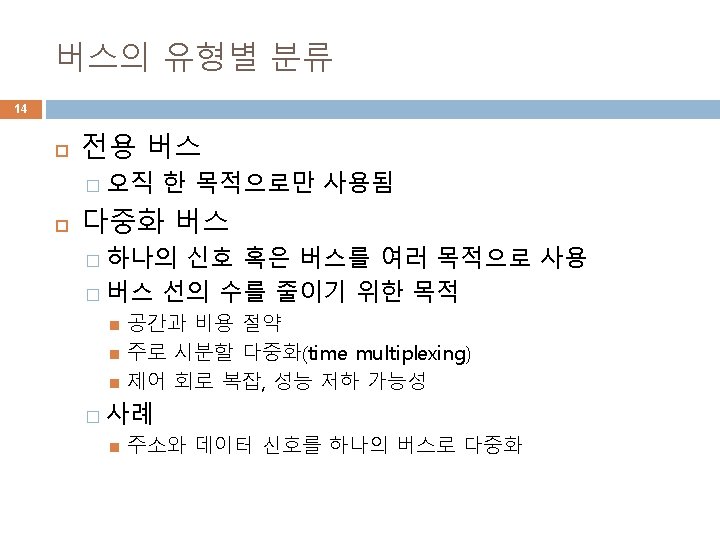

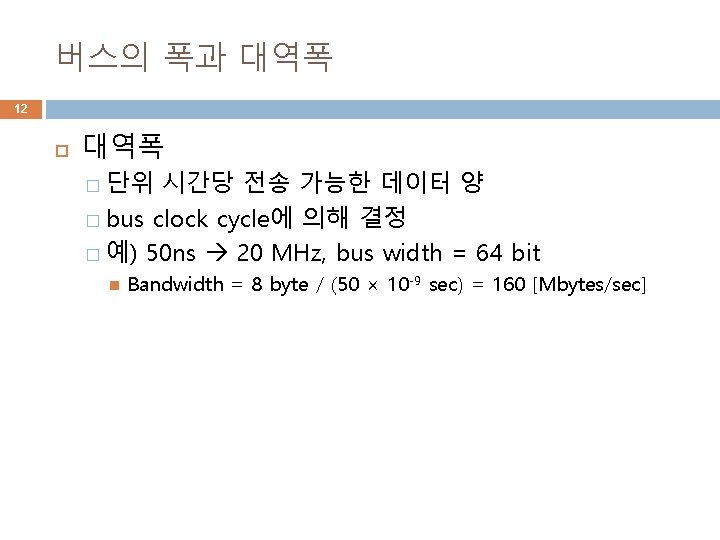

시스템 버스의 기능별 분류 15 � Data bus � Address bus � Control bus

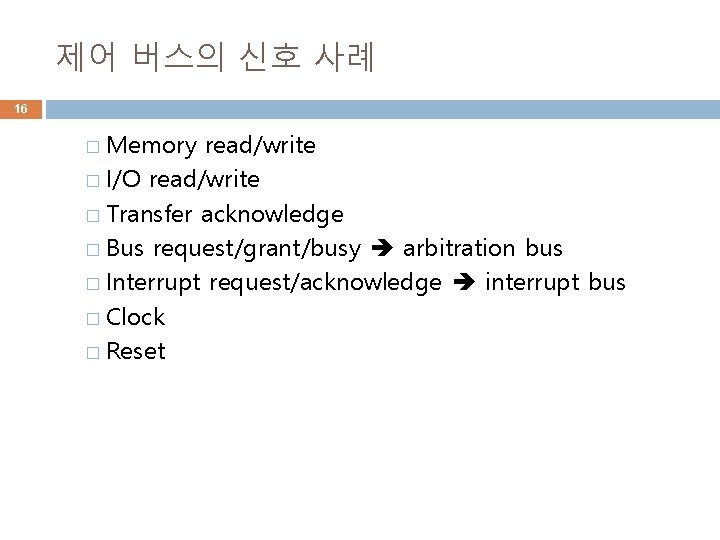

제어 버스의 신호 사례 16 � Memory read/write � I/O read/write � Transfer acknowledge � Bus request/grant/busy arbitration bus � Interrupt request/acknowledge interrupt bus � Clock � Reset

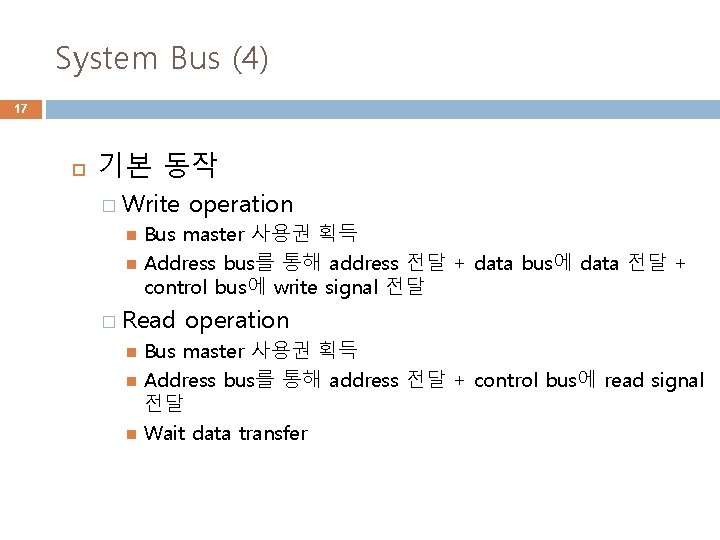

System Bus (4) 17 기본 동작 � Write Bus master 사용권 획득 Address bus를 통해 address 전달 + data bus에 data 전달 + control bus에 write signal 전달 � Read operation Bus master 사용권 획득 Address bus를 통해 address 전달 + control bus에 read signal 전달 Wait data transfer

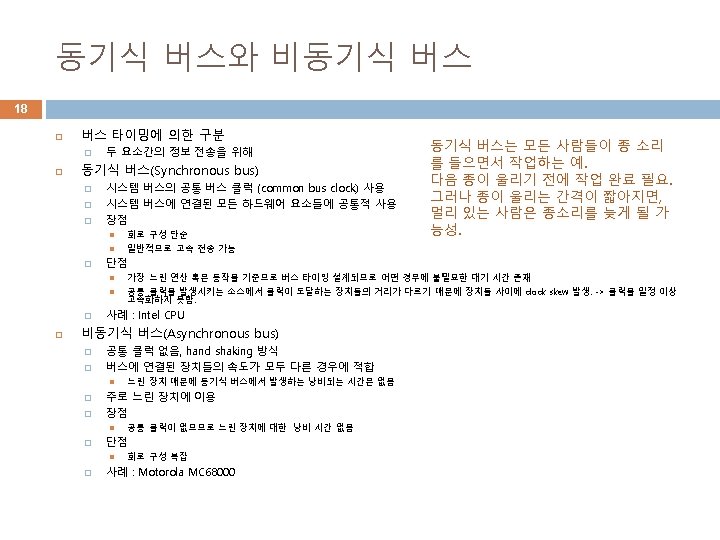

Synchronous Bus Timing 19 � CPU와 Memory 사례

Asynchronous Bus Timing 20

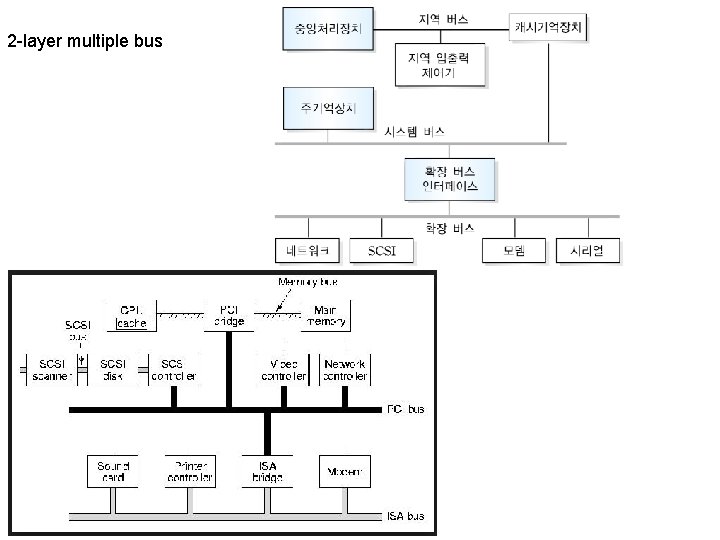

2 -layer multiple bus 22

3 -layer multiple-bus Hierarchy 23

24

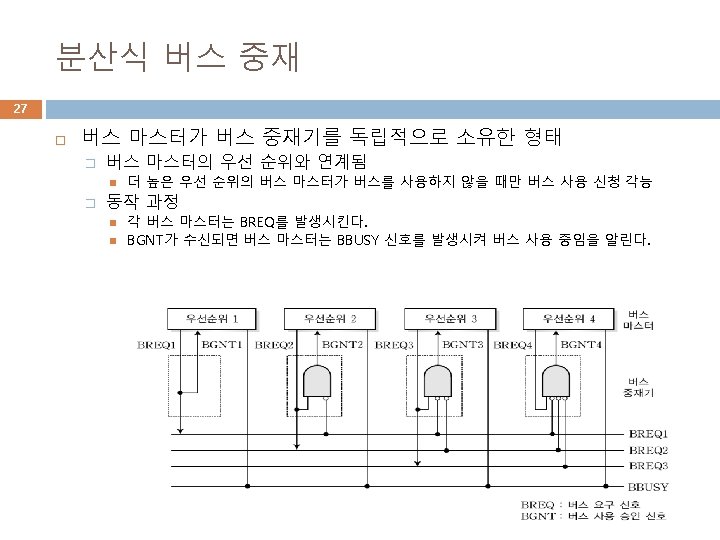

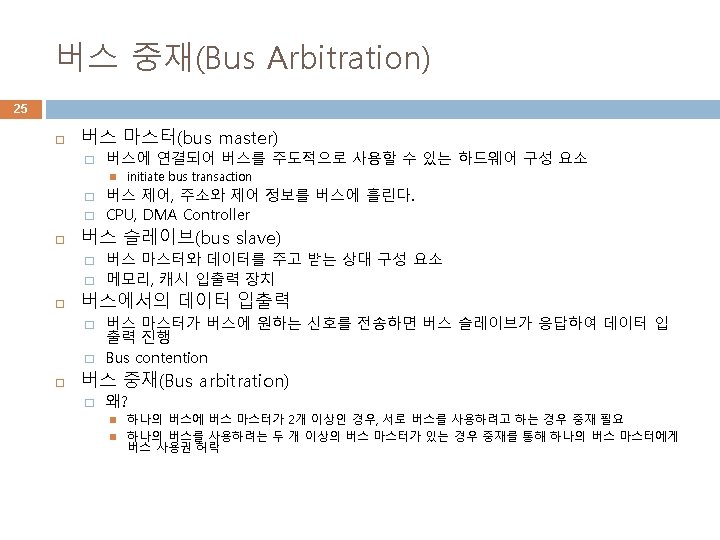

Bus Arbitration (10) 28 � Decentralized serial arbitration DBGNT (daisy-chained bus grant signal)
