Chapter 10 Http netwk hannam ac kr HANNAM

Chapter 10 네트워크 보안 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 1

Chapter 10 : 목차 10. 1 개요 10. 2 기밀성 10. 3 보안의 또 다른 중요한 것들 10. 4 인터넷 보안 10. 5 방화벽 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 2

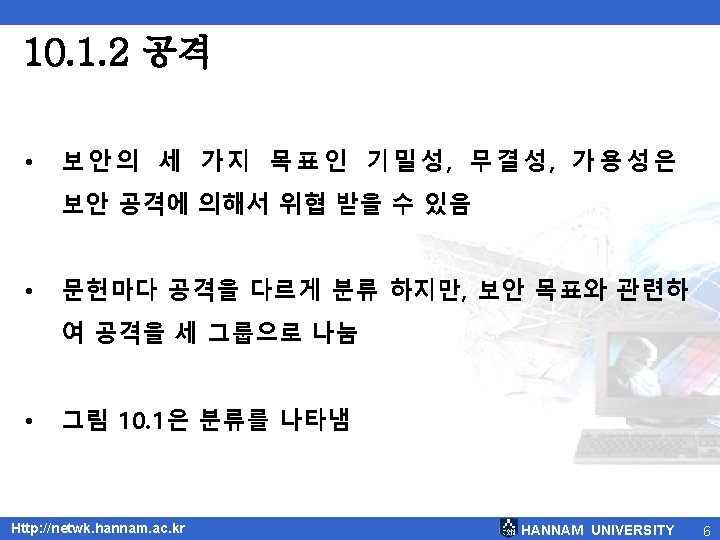

[그림 10. 1] 보안 목표와 관련된 공격의 분류 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 7

[그림 10. 2] 모듈로 26에서 평문과 암호문의 표현 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 19

Example 10. 1 Use the additive cipher with key = 15 to encrypt the message “hello”. Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 20

Example 10. 2 Use the additive cipher with key = 15 to decrypt the message “WTAAD”. Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 21

Example 10. 3 We can use the key in Figure 10. 5 to encrypt the message Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 23

Example 10. 4 Assume that Alice and Bob agreed to use an autokey cipher with initial key value k 1 = 12. Now Alice wants to send Bob the message “Attack is today”. The three occurrences of “t” are encrypted differently. Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 25

[그림 10. 6] 전치 암호 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 26

[그림 10. 8] 현대 블록 암호의 구성 요소 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 30

[그림 10. 9] DES의 일반 구조 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 32

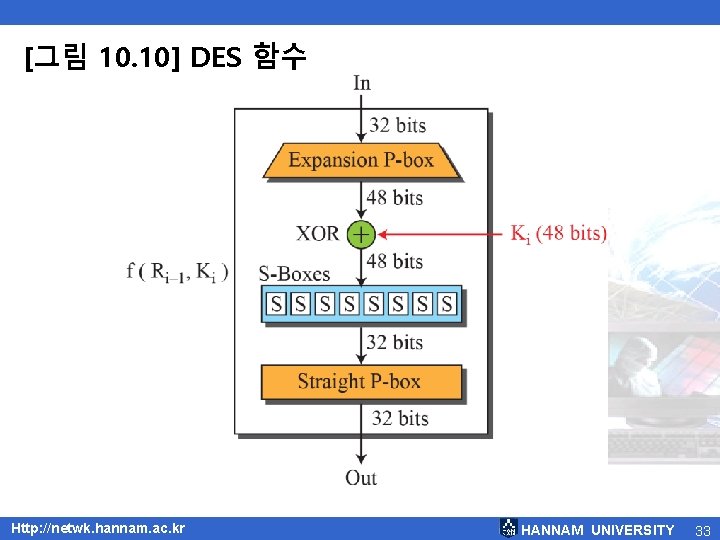

[그림 10. 10] DES 함수 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 33

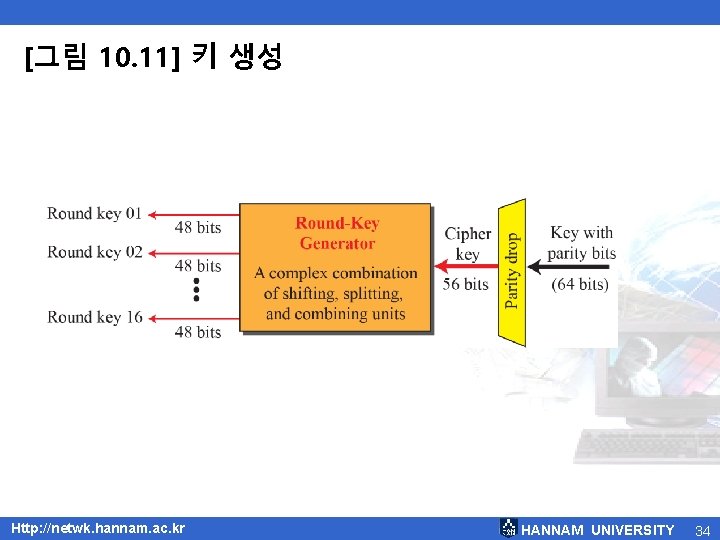

[그림 10. 11] 키 생성 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 34

Example 10. 5 We choose a random plaintext block and a random key, and determine (using a program) what the ciphertext block would be (all in hexadecimal) as shown below. Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 35

Example 10. 6 To check the effectiveness of DES when a single bit is changed in the input, we use two different plaintexts with only a single bit difference (in a program). The two ciphertexts are completely different without even changing the key. Although the two plaintext blocks differ only in the rightmost bit, the ciphertext blocks differ in 29 bits. Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 36

[그림 10. 12] One-time pad Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 38

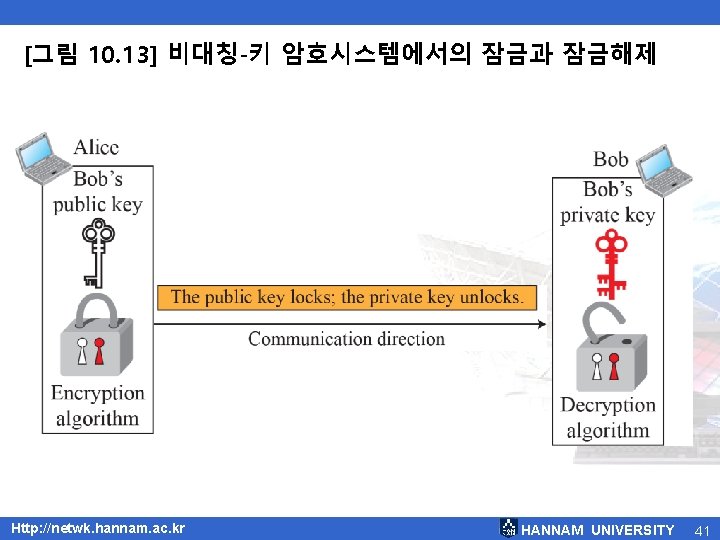

[그림 10. 13] 비대칭-키 암호시스템에서의 잠금과 잠금해제 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 41

10. 2. 2 비대칭-키 암호 q RSA 암호시스템 (cryptosystem) v 고안해낸 사람들 Rivest, Shamir, Adleman 이름을 땀 v 절차 [그림 10. 15] RSA에서의 암호화, 복호화, 키 생성 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 45

Example 10. 7 For the sake of demonstration, let Bob choose 7 and 11 as p and q and calculate n = 7 × 11 = 77, φ(n) = (7 − 1)(11 − 1), or 60. If he chooses e to be 13, then d is 37. Note that e × d mod 60 = 1. Now imagine that Alice wants to send the plaintext 5 to Bob. She uses the public exponent 13 to encrypt 5. This system is not safe because p and q are small. Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 46

Example 10. 8 Here is a more realistic example calculated using a computer program in Java. We choose a 512 -bit p and q, calculate n and φ(n). We then choose e and calculate d. Finally, we show the results of encryption and decryption. The integer p is a 159 -digit number. Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 47

Example 10. 8 (continued) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 48

Example 10. 8 (continued) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 49

Example 10. 8 (continued) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 50

[그림 10. 16] 메시지와 다이제스트 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 55

[그림 10. 17] 메시지 인증 코드 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 58

[그림 10. 18] 디지털 서명 처리 과정 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 62

[그림 10. 19] 다이제스트에 서명하기 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 63

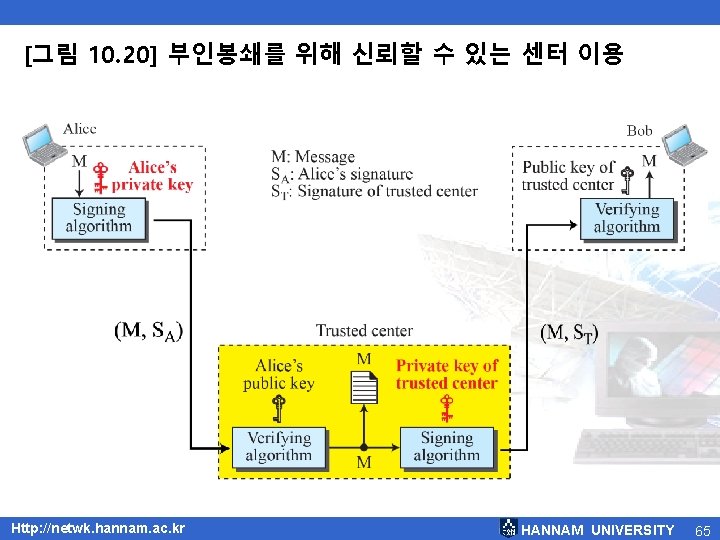

[그림 10. 20] 부인봉쇄를 위해 신뢰할 수 있는 센터 이용 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 65

[그림 10. 21] 메시지 다이제스트에서 RSA 서명 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 67

[그림 10. 25] 다중 KDC Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 76

[그림 10. 26] KDC를 이용한 세션 키 생성 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 78

10. 3. 5 키 관리 q 대칭-키 합의 v Diffie-Hellman 키의 합의 Ø Diffie-Hellman 프로토콜 방법에서는 양쪽 통신주체가 KDC 없이 대칭 세션 키를 생성 [그림 10. 27] Diffie-Hellman 방법 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 79

Example 10. 9 Let us give a trivial example to make the procedure clear. Our example uses small numbers, but note that in a real situation, the numbers are very large. Assume that g = 7 and p = 23. The steps are as follows: 1. Alice chooses x = 3 and calculates R 1 = 73 mod 23 = 21. Bob chooses y = 6 and calculates R 2= 76 mod 23 = 4. 2. Alice sends the number 21 to Bob. Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 80

Example 10. 9 (continued) 3. Bob sends the number 4 to Alice. 4. Alice calculates the symmetric key K = 43 mod 23 = 18. Bob calculates the symmetric key K = 216 mod 23 = 18. Conclusion: The value of K is the same for both Alice and Bob; gxymod p = 718 mod 23 = 18. Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 81

[그림 10. 28] 인증 관리 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 83

10. 4. 1 응용 계층 보안 • 이 절은 전자우편에서 보안을 제공하는 두 가지 프로토콜 을 설명 • PGP (Pretty Good Privacy) • S/MIME(Secure/Multiputpose Internet Mail Extension) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 85

[그림 10. 2] 평문 메시지 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 88

[그림 10. 30] 인증된 메시지 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 89

[그림 10. 31] 압축된 메시지 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 90

[그림 10. 32] 기밀성을 갖는 메시지 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 92

[그림 10. 33] PGP에서 키 킹 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 93

[그림 10. 34] 신뢰 모델 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 96

[그림 10. 35] 서명된 데이터 콘텐츠 유형 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 98

[그림 10. 36] 봉합된 데이터 콘텐츠 유형 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 99

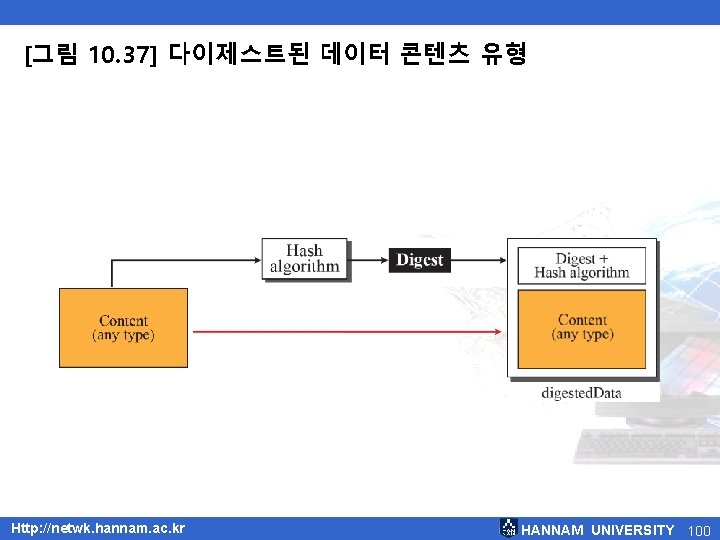

[그림 10. 37] 다이제스트된 데이터 콘텐츠 유형 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 100

[그림 10. 38] 인증된 데이터 콘텐츠 유형 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 101

Example 10. 10 The following shows an example of an enveloped-data in which a small message is encrypted using triple DES. . Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 103

[그림 10. 39] 인터넷 모델에서 SSL과 TLS의 위치 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 105

10. 4. 1 응용 계층 보안 q SSL 구조 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 106

[그림 10. 40] 사전-마스터 비밀로부터 마스터 비밀의 계산 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 109

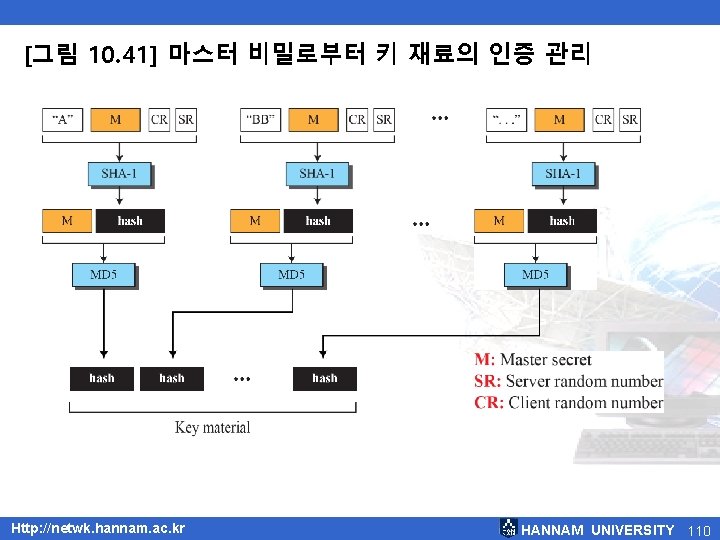

[그림 10. 41] 마스터 비밀로부터 키 재료의 인증 관리 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 110

[그림 10. 42] 키 재료로부터 암호학적 비밀의 추출 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 111

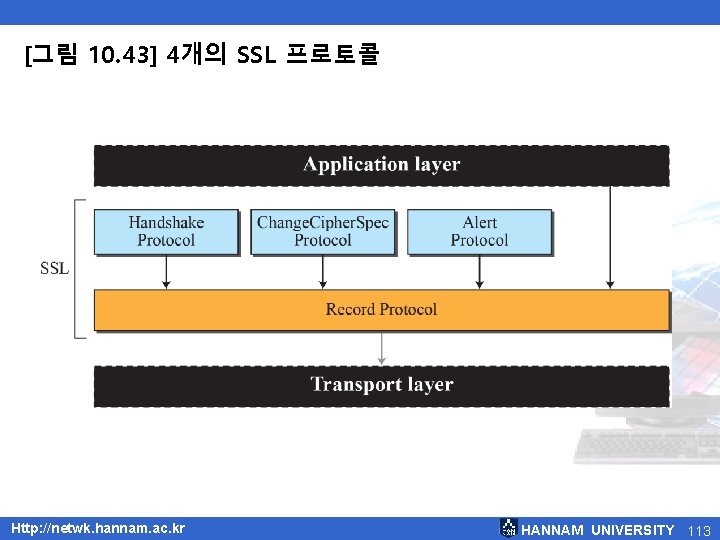

[그림 10. 43] 4개의 SSL 프로토콜 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 113

[그림 10. 44] 핸드셰이크 프로토콜 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 114

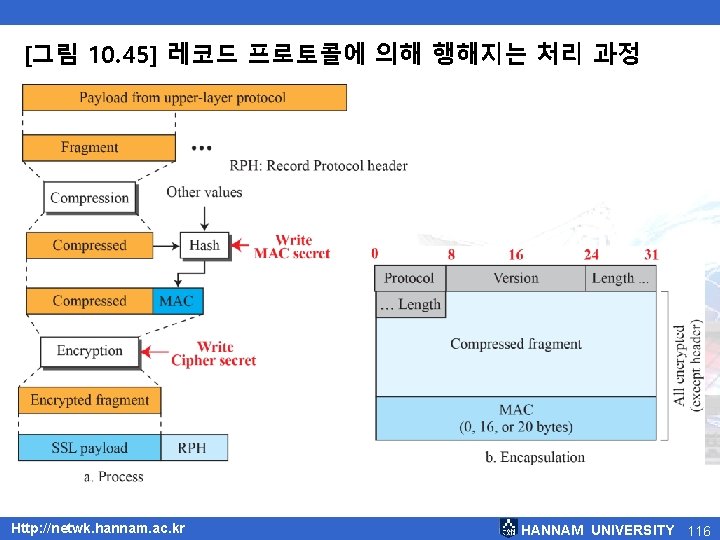

[그림 10. 45] 레코드 프로토콜에 의해 행해지는 처리 과정 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 116

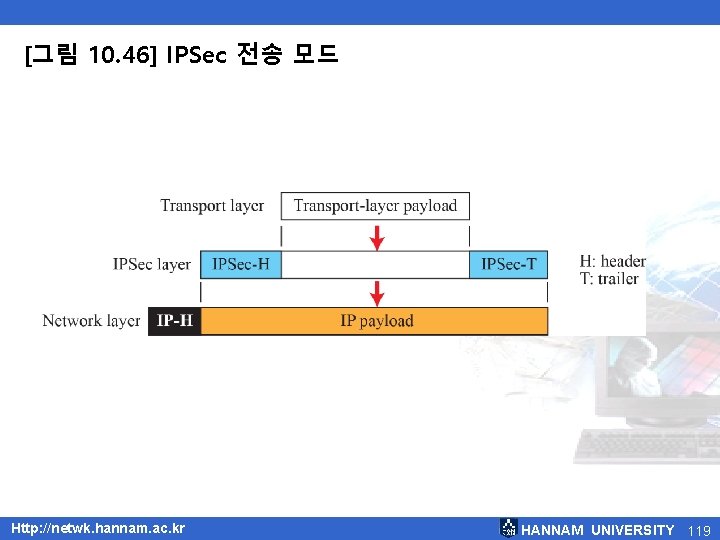

[그림 10. 46] IPSec 전송 모드 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 119

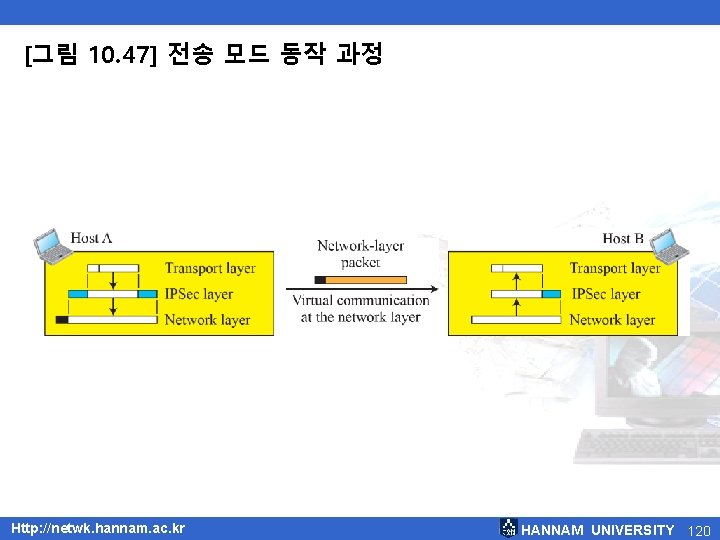

[그림 10. 47] 전송 모드 동작 과정 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 120

[그림 10. 48] IPSec 터널 모드 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 122

[그림 10. 49] 터널 모드 실제 동작 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 123

[그림 10. 51] 인증 헤더 프로토콜 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 126

[그림 10. 52] ESP Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 128

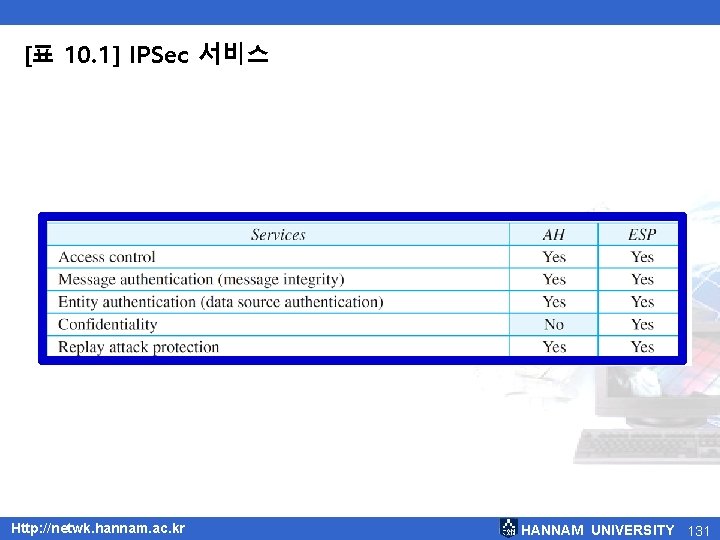

[표 10. 1] IPSec 서비스 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 131

[그림 10. 53] 간단한 SA Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 133

[그림 10. 54] SAD Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 134

[그림 10. 55] SPD Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 135

[그림 10. 56] 외부적 처리 절차 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 137

[그림 10. 57] 내부적 처리 절차 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 138

[그림 10. 58] IKE 구성 요소 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 140

[그림 10. 59] 가상 사설 네트워크 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 142

[그림 10. 60] 방화벽 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 144

[그림 10. 61] 패킷 필터 방화벽 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 146

[그림 10. 62] 프록시 방화벽 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 148
