chapter 03 8051 3 q 8051 Family 8031

chapter 03. 8051 구조

어셈블러로 배우는 마이크로프로세서 제 3장 q 8051 Family 명칭 8031 AH 8051 AH 8751 H 8032 AH 8052 AH 8752 BH 89 C 51 89 C 2051 IT COOKBOOK 내부 메모리 인터럽트 소스 타이머/카운터 프로그램(ROM) 데이터(RAM) 128 8 2 16 bit none 5 4 K 8 ROM 128 8 2 16 bit 5 4 K 8 EPROM 128 8 2 16 bit 5 256 6 3 16 bit none 6 8 K 8 ROM 256 6 3 16 bit 6 8 K 8 EPROM 256 6 3 16 bit 6 4 K 8 Flash 128 8 2 16 bit 5 2 K 8 Flash 128 8 2 16 bit 5 -8 - 비고 Atmel ehanbit. net

어셈블러로 배우는 마이크로프로세서 제 3장 q 특수기능 레지스터 영역(SFR: Special Function Register) l 범용 레지스터의 기능과 각종 칩 내장 장치들을 위한 기능을 수행 F 8 FF F 0 B F 7 E 8 EF E 0 ACC E 7 D 8 DF D 0 PSW D 7 C 8 CF C 0 C 7 B 8 IP BF B 0 P 3 B 7 A 8 IE AF A 0 P 2 A 7 98 SCON SBUF 9 F 90 P 1 97 88 TCON TMOD TL 0 TL 1 80 P 0 SP DPL DPH IT COOKBOOK - 21 - TH 0 TH 1 8 F PCON 87 ehanbit. net

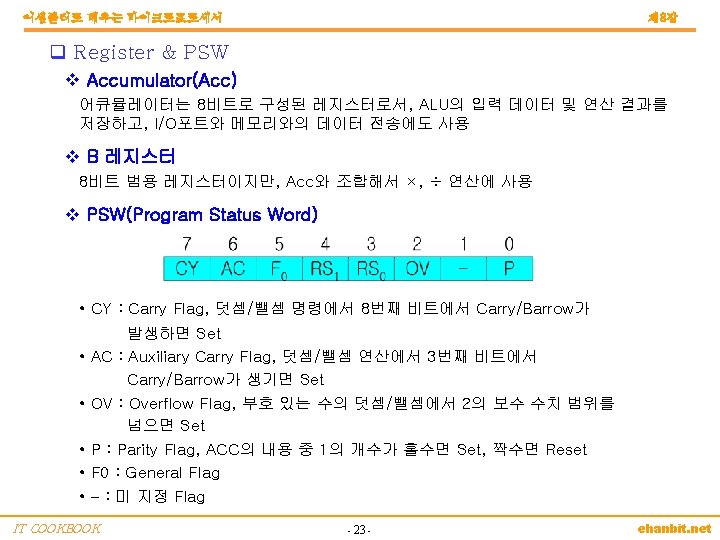

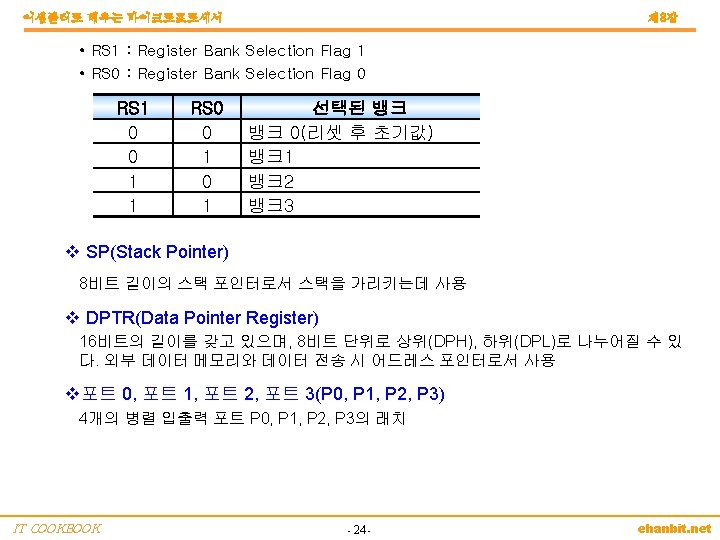

어셈블러로 배우는 마이크로프로세서 제 3장 특수 기능 레지스터 영역에 존재하는 레지스터들의 기호와 기능 기 호 ACC B PSW DPTR(DPL) DPTR(DPH) P 0 P 1 P 2 P 3 IP IE TMOD TCON TH 0 TL 0 TH 1 TL 1 SCON SBUF PCON IT COOKBOOK 명 칭 Accumulator(누산기) B Register Program Status Word Data Pointer Register : Low Byte Data Pointer Register : High Byte Port 0 Port 1 Port 2 Port 3 Interrupt Priority Control Interrupt Enable Control Timer/Counter Mode Control Timer/Counter 0 High Byte Timer/Counter 0 Low Byte Timer/Counter 1 High Byte Timer/Counter 1 Low Byte Serial Control Serial Data Buffer Power Control - 22 - 주 소 E 0 H F 0 H D 0 H 82 H 83 H 80 H 90 H A 0 H B 8 H A 8 H 89 H 88 H 8 CH 8 AH 8 DH 8 BH 98 H 99 H 87 H ehanbit. net
