chapitre 9 Tension continu et tension alternative Courant

chapitre 9: Tension continu et tension alternative Courant continu Courant alternatif

1)Tension continue et tension alternative Vidéo: comparaison tension continue - tension alternative • Un voltmètre, branché aux bornes d'une pile, montre que la tension est constante : c'est une tension continue. Un voltmètre, branché aux bornes du générateur T. B. F. , montre que la tension varie au cours du temps et change de signe. • Lorsque la tension aux bornes du générateur change de signe, chacune des bornes du générateur change de signe. Produire une tension variable. flash Générateur alternatif

Je retiens : Une pile délivre une tension continue. La tension aux bornes d'un générateur très basse fréquence (T. B. F. ) varie au cours du temps: c'est une tension variable. II en est de même de la tension produite par un alternateur. Vidéo: relevé de la tension aux bornes d'un générateur très basse fréquence

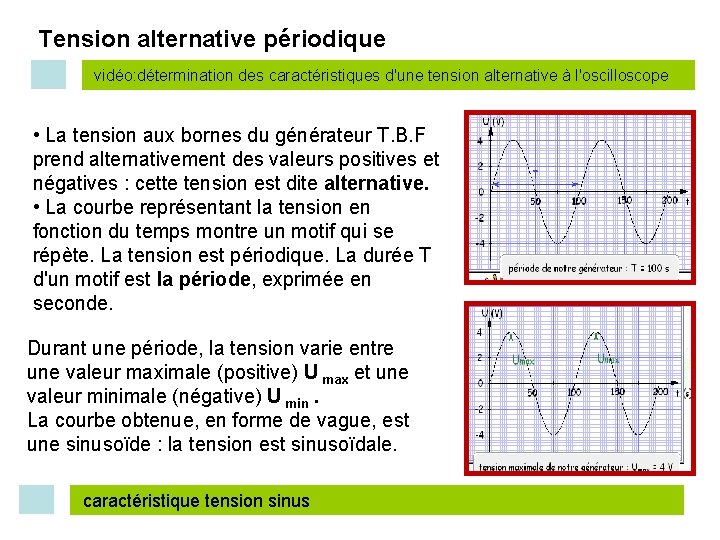

Tension alternative périodique vidéo: détermination des caractéristiques d'une tension alternative à l'oscilloscope • La tension aux bornes du générateur T. B. F prend alternativement des valeurs positives et négatives : cette tension est dite alternative. • La courbe représentant la tension en fonction du temps montre un motif qui se répète. La tension est périodique. La durée T d'un motif est la période, exprimée en seconde. Durant une période, la tension varie entre une valeur maximale (positive) U max et une valeur minimale (négative) U min. La courbe obtenue, en forme de vague, est une sinusoïde : la tension est sinusoïdale. caractéristique tension sinus

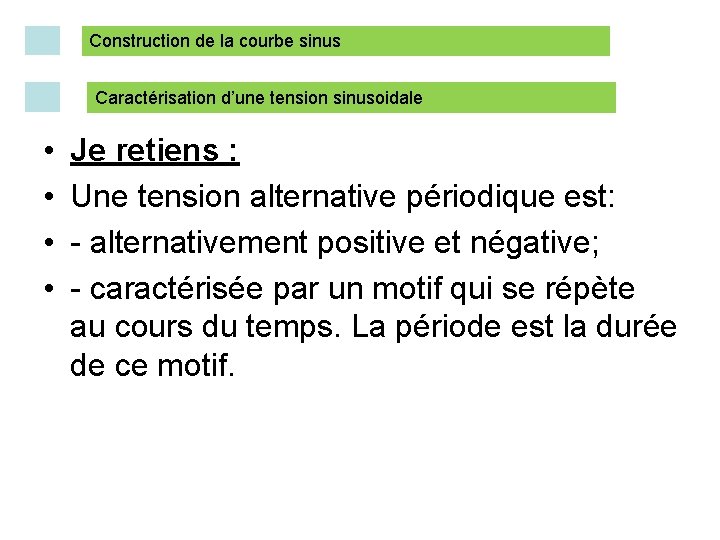

Construction de la courbe sinus Caractérisation d’une tension sinusoidale • • Je retiens : Une tension alternative périodique est: - alternativement positive et négative; - caractérisée par un motif qui se répète au cours du temps. La période est la durée de ce motif.

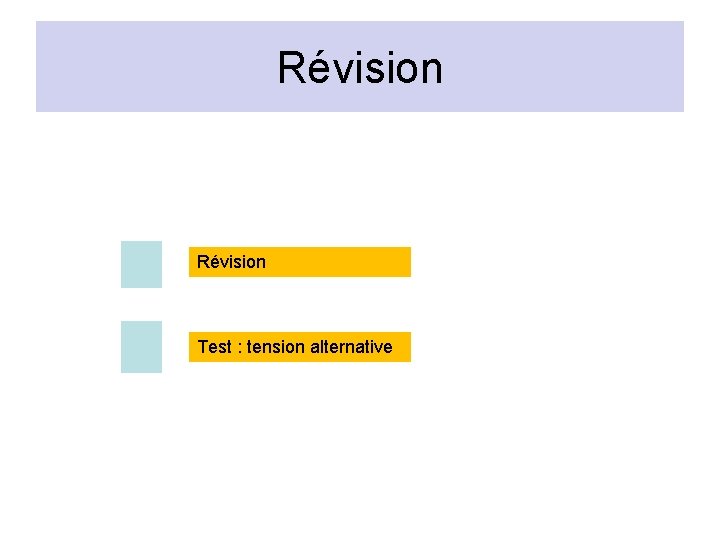

Révision Test : tension alternative

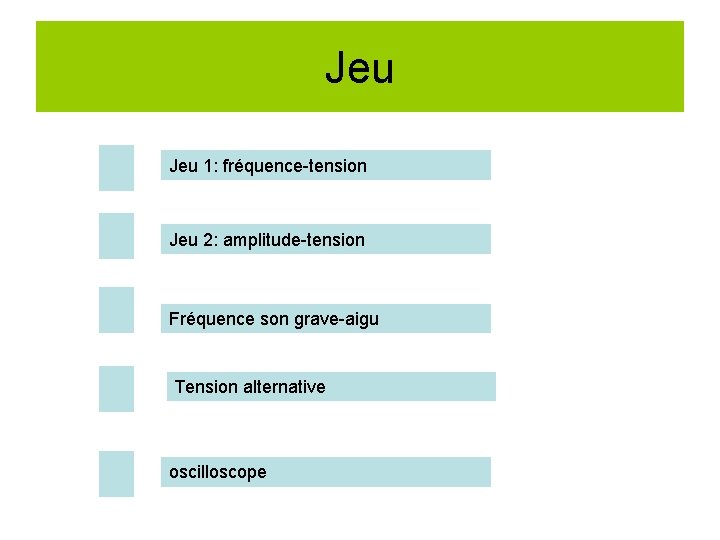

Jeu 1: fréquence-tension Jeu 2: amplitude-tension Fréquence son grave-aigu Tension alternative oscilloscope

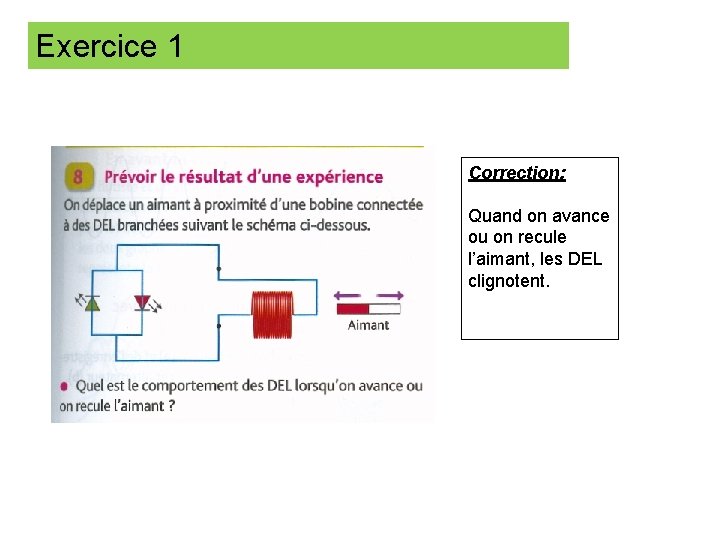

Exercice 1 Correction: Quand on avance ou on recule l’aimant, les DEL clignotent.

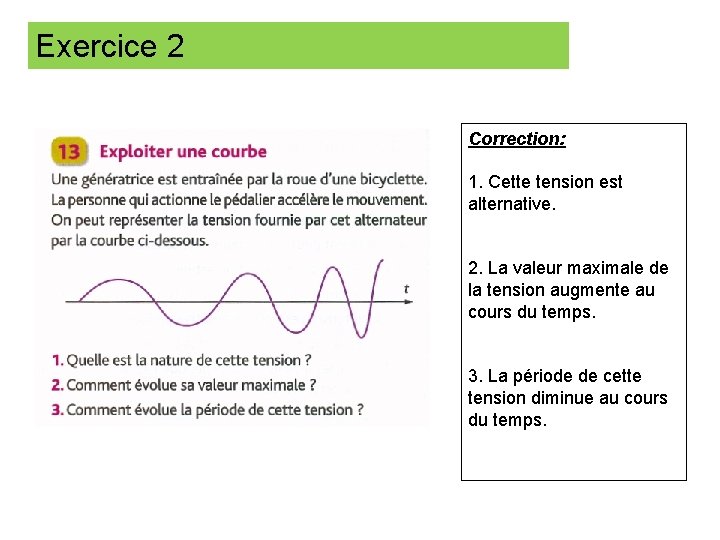

Exercice 2 Correction: 1. Cette tension est alternative. 2. La valeur maximale de la tension augmente au cours du temps. 3. La période de cette tension diminue au cours du temps.

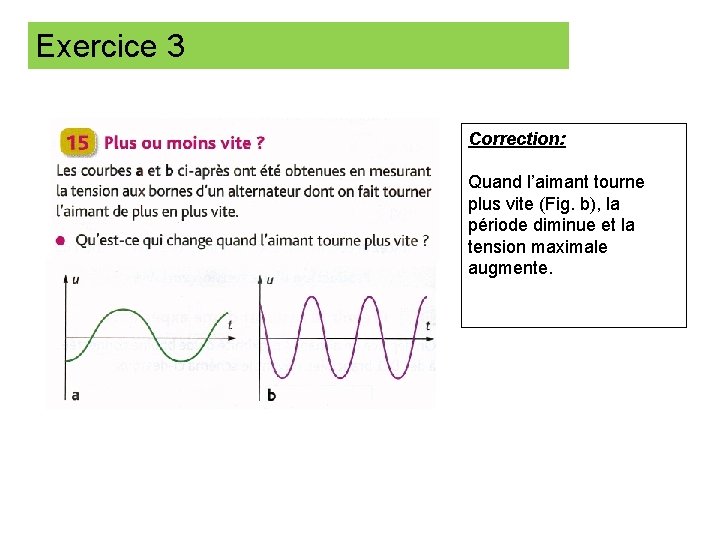

Exercice 3 Correction: Quand l’aimant tourne plus vite (Fig. b), la période diminue et la tension maximale augmente.
