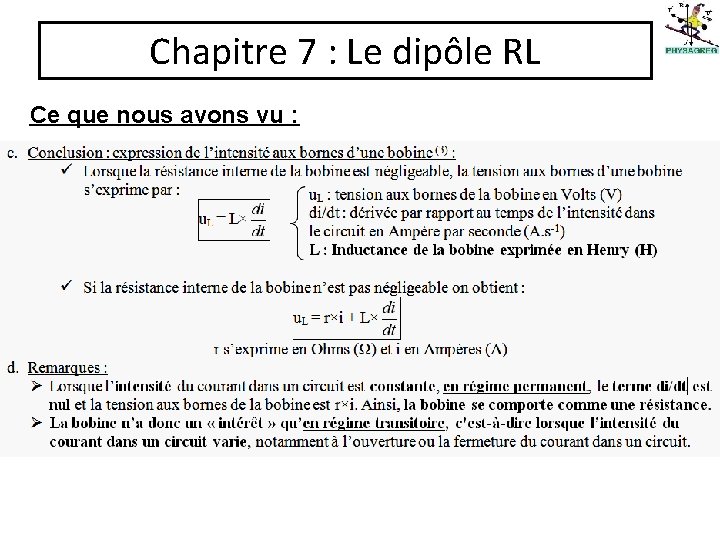

Chapitre 7 : Le dipôle RL Ce que nous avons vu :

Chapitre 7 : Le dipôle RL Ce que nous avons vu :

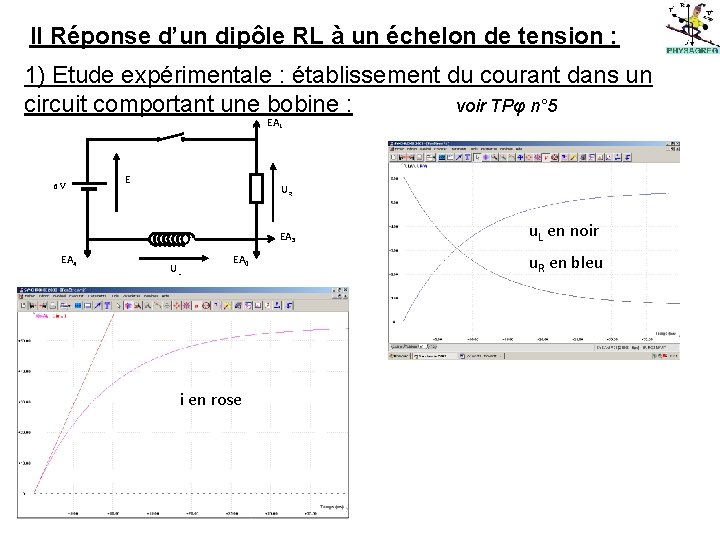

II Réponse d’un dipôle RL à un échelon de tension : 1) Etude expérimentale

II Réponse d’un dipôle RL à un échelon de tension : 1) Etude expérimentale : établissement du courant dans un circuit comportant une bobine : voir TPφ n° 5 EA 1 6 V E UR UL EA 5 EA 4 UL EA 0 i en rose u. L en noir u. R en bleu

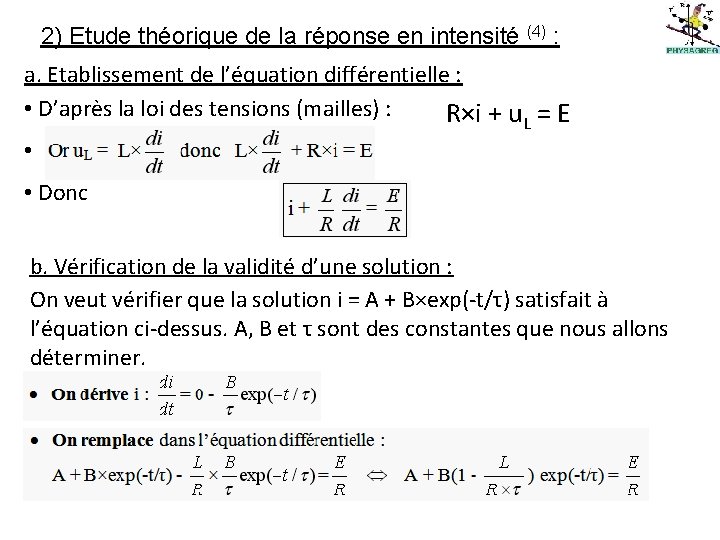

2) Etude théorique de la réponse en intensité (4) : a. Etablissement de l’équation

2) Etude théorique de la réponse en intensité (4) : a. Etablissement de l’équation différentielle : • D’après la loi des tensions (mailles) : R×i + u. L = E • • Donc b. Vérification de la validité d’une solution : On veut vérifier que la solution i = A + B×exp(-t/τ) satisfait à l’équation ci-dessus. A, B et τ sont des constantes que nous allons déterminer.

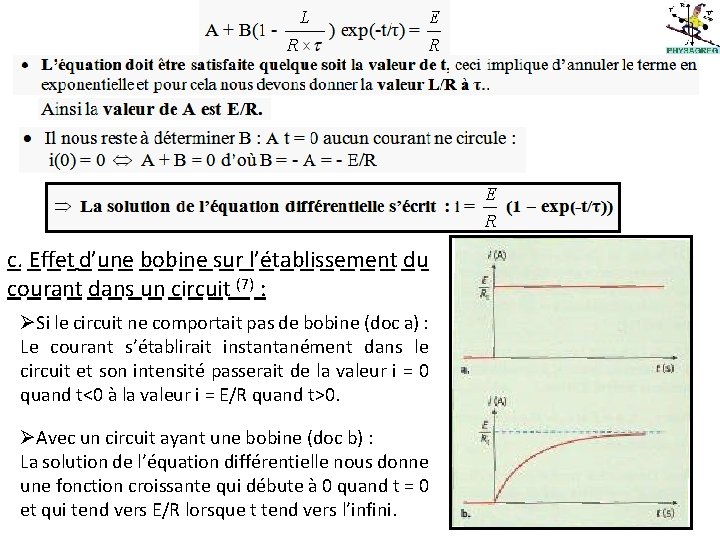

c. Effet d’une bobine sur l’établissement du courant dans un circuit (7) : ØSi

c. Effet d’une bobine sur l’établissement du courant dans un circuit (7) : ØSi le circuit ne comportait pas de bobine (doc a) : Le courant s’établirait instantanément dans le circuit et son intensité passerait de la valeur i = 0 quand t<0 à la valeur i = E/R quand t>0. ØAvec un circuit ayant une bobine (doc b) : La solution de l’équation différentielle nous donne une fonction croissante qui débute à 0 quand t = 0 et qui tend vers E/R lorsque t tend vers l’infini.

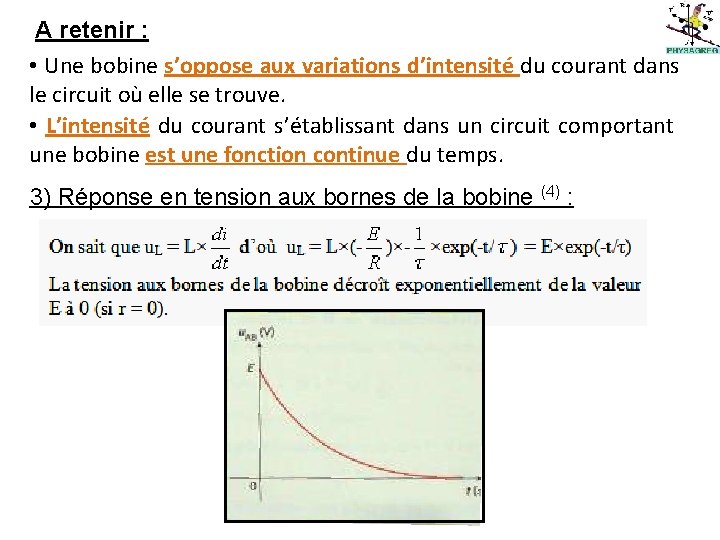

A retenir : • Une bobine s’oppose aux variations d’intensité du courant dans le

A retenir : • Une bobine s’oppose aux variations d’intensité du courant dans le circuit où elle se trouve. • L’intensité du courant s’établissant dans un circuit comportant une bobine est une fonction continue du temps. 3) Réponse en tension aux bornes de la bobine (4) :

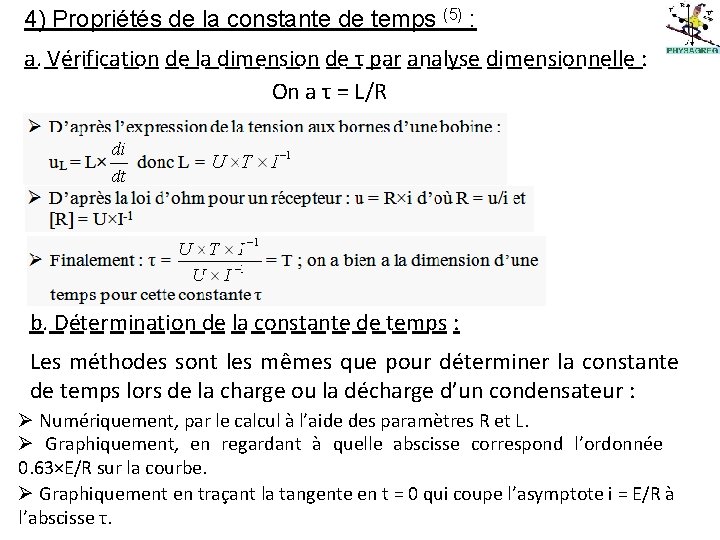

4) Propriétés de la constante de temps (5) : a. Vérification de la dimension

4) Propriétés de la constante de temps (5) : a. Vérification de la dimension de τ par analyse dimensionnelle : On a τ = L/R b. Détermination de la constante de temps : Les méthodes sont les mêmes que pour déterminer la constante de temps lors de la charge ou la décharge d’un condensateur : Ø Numériquement, par le calcul à l’aide des paramètres R et L. Ø Graphiquement, en regardant à quelle abscisse correspond l’ordonnée 0. 63×E/R sur la courbe. Ø Graphiquement en traçant la tangente en t = 0 qui coupe l’asymptote i = E/R à l’abscisse τ.

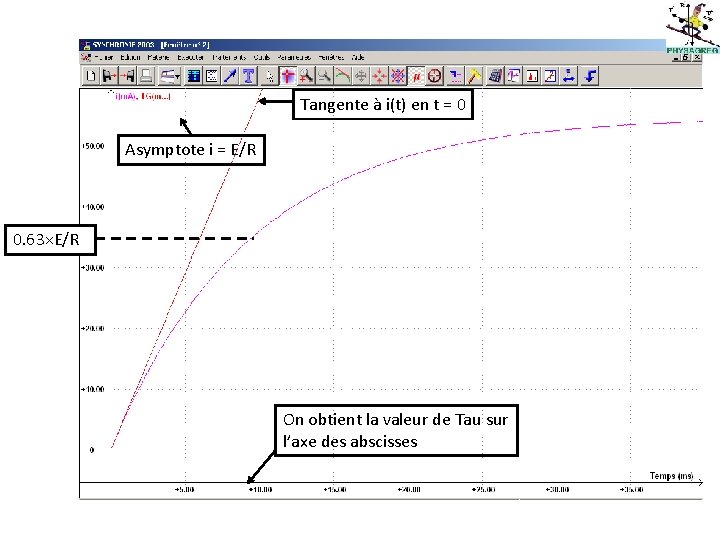

Tangente à i(t) en t = 0 Asymptote i = E/R 0. 63×E/R On

Tangente à i(t) en t = 0 Asymptote i = E/R 0. 63×E/R On obtient la valeur de Tau sur l’axe des abscisses

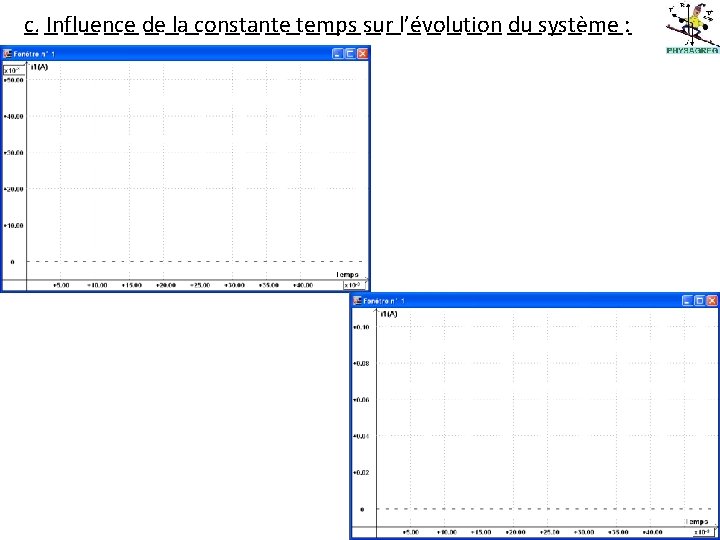

c. Influence de la constante temps sur l’évolution du système :

c. Influence de la constante temps sur l’évolution du système :

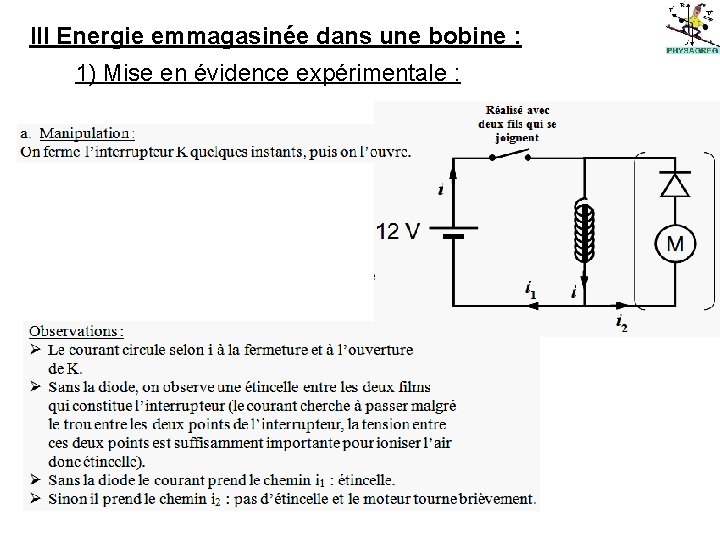

III Energie emmagasinée dans une bobine : 1) Mise en évidence expérimentale :

III Energie emmagasinée dans une bobine : 1) Mise en évidence expérimentale :

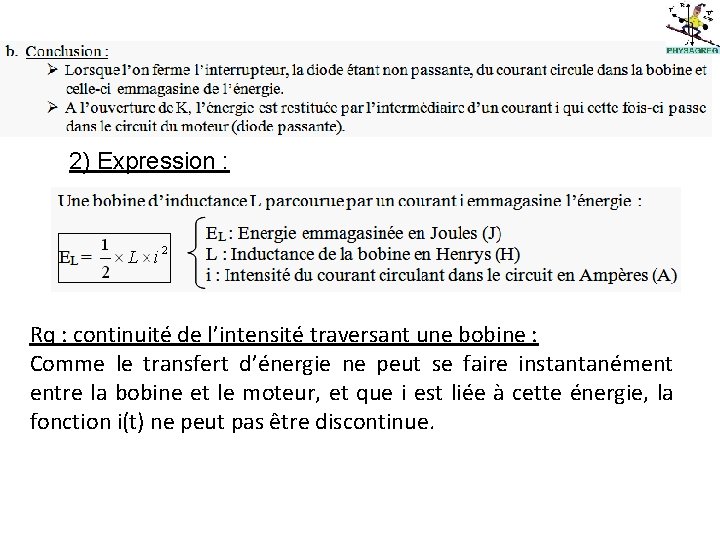

2) Expression : Rq : continuité de l’intensité traversant une bobine : Comme le

2) Expression : Rq : continuité de l’intensité traversant une bobine : Comme le transfert d’énergie ne peut se faire instantanément entre la bobine et le moteur, et que i est liée à cette énergie, la fonction i(t) ne peut pas être discontinue.
