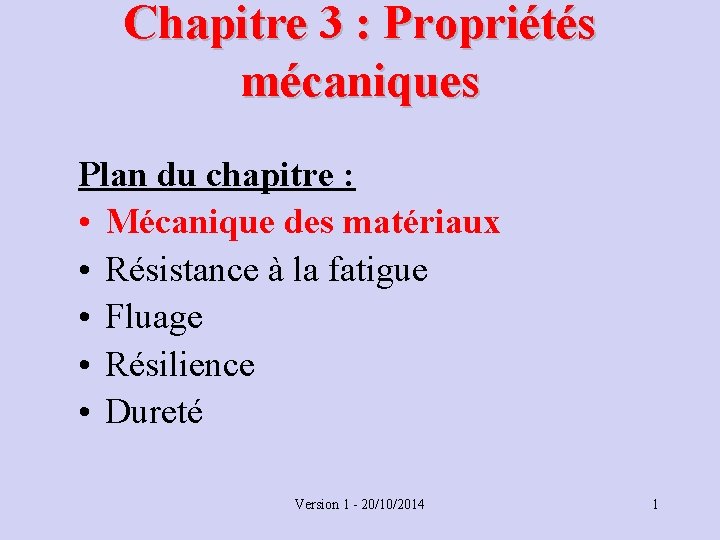

Chapitre 3 : Propriétés mécaniques Plan du chapitre : • Mécanique des matériaux • Résistance à la fatigue • Fluage • Résilience • Dureté Version 1 - 20/10/2014 1

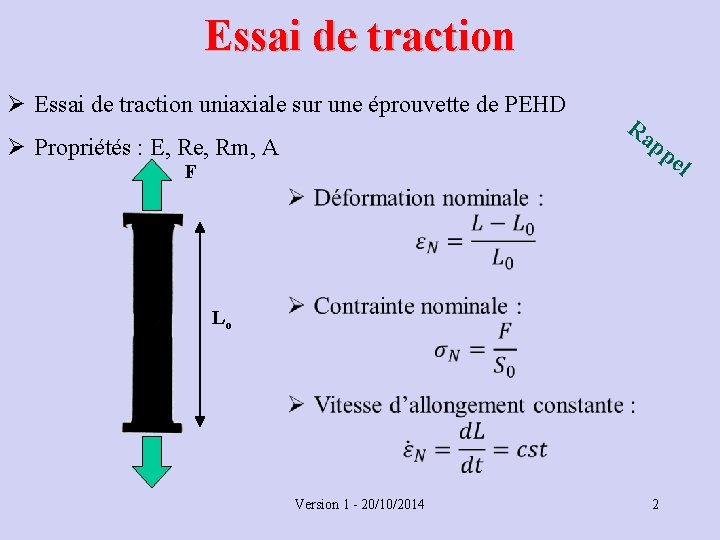

Essai de traction Ø Essai de traction uniaxiale sur une éprouvette de PEHD Ø Propriétés : E, Re, Rm, A Ra pp el F Lo Version 1 - 20/10/2014 2

Version 1 - 20/10/2014 3

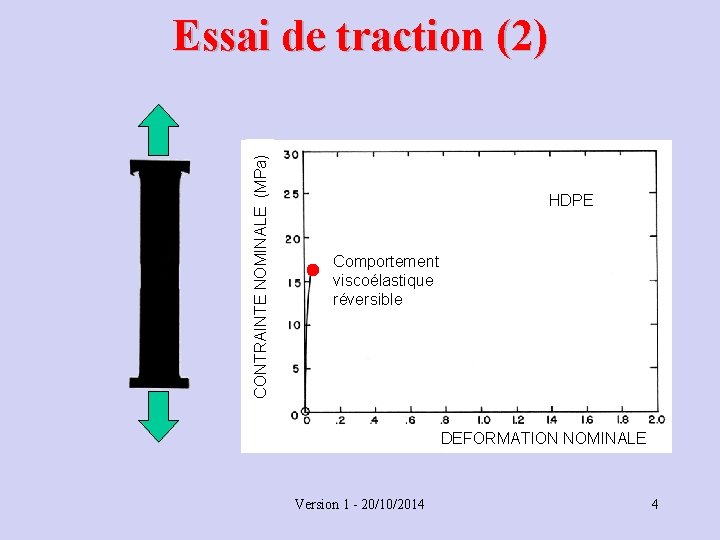

CONTRAINTE NOMINALE (MPa) Essai de traction (2) HDPE Comportement viscoélastique réversible DEFORMATION NOMINALE Version 1 - 20/10/2014 4

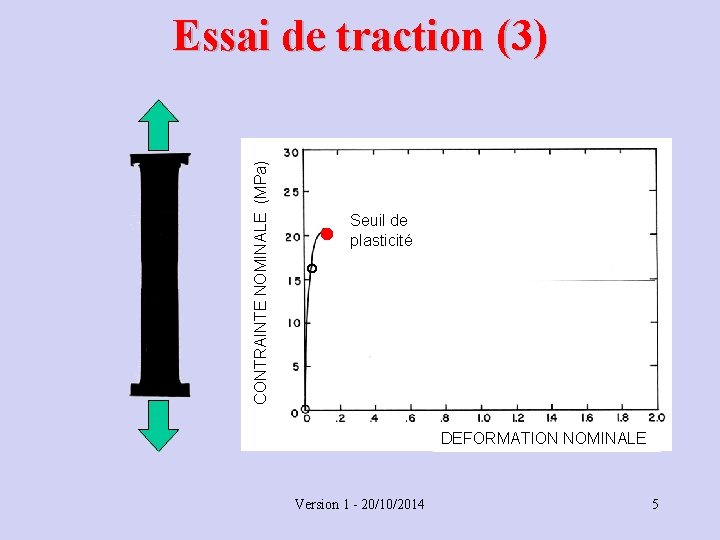

CONTRAINTE NOMINALE (MPa) Essai de traction (3) Seuil de plasticité DEFORMATION NOMINALE Version 1 - 20/10/2014 5

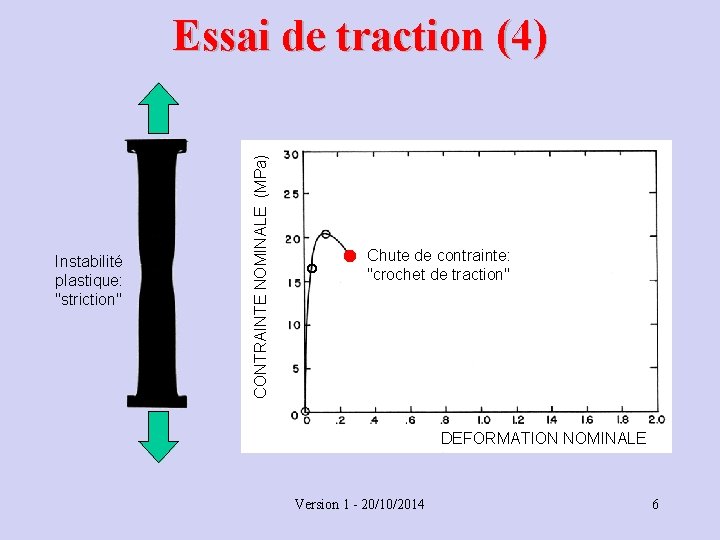

Instabilité plastique: "striction" CONTRAINTE NOMINALE (MPa) Essai de traction (4) Chute de contrainte: "crochet de traction" DEFORMATION NOMINALE Version 1 - 20/10/2014 6

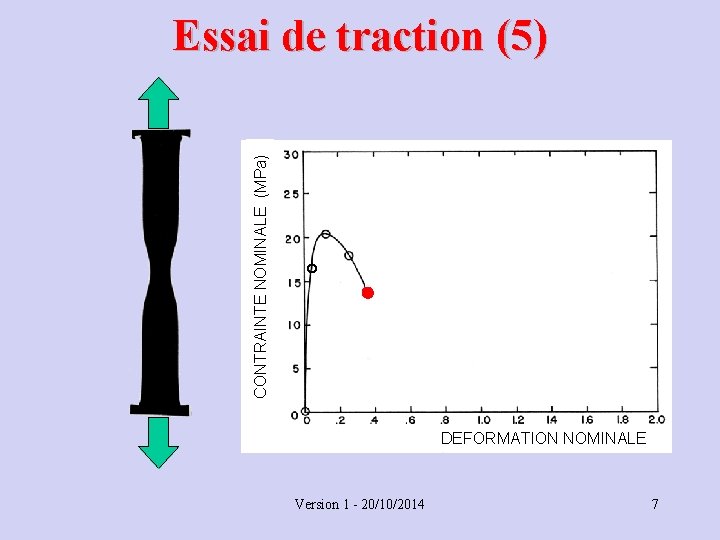

CONTRAINTE NOMINALE (MPa) Essai de traction (5) DEFORMATION NOMINALE Version 1 - 20/10/2014 7

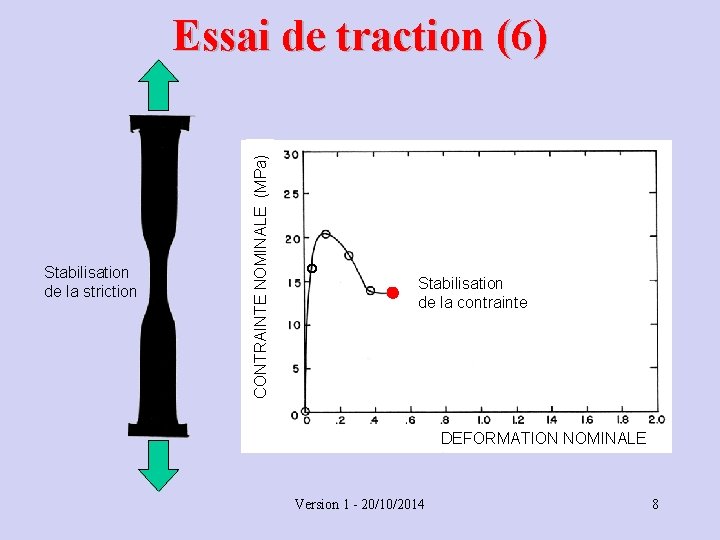

Stabilisation de la striction CONTRAINTE NOMINALE (MPa) Essai de traction (6) Stabilisation de la contrainte DEFORMATION NOMINALE Version 1 - 20/10/2014 8

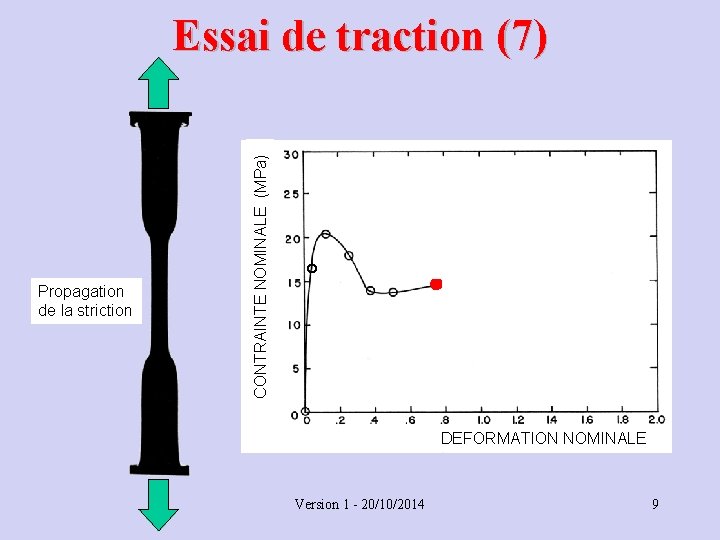

Propagation de la striction CONTRAINTE NOMINALE (MPa) Essai de traction (7) DEFORMATION NOMINALE Version 1 - 20/10/2014 9

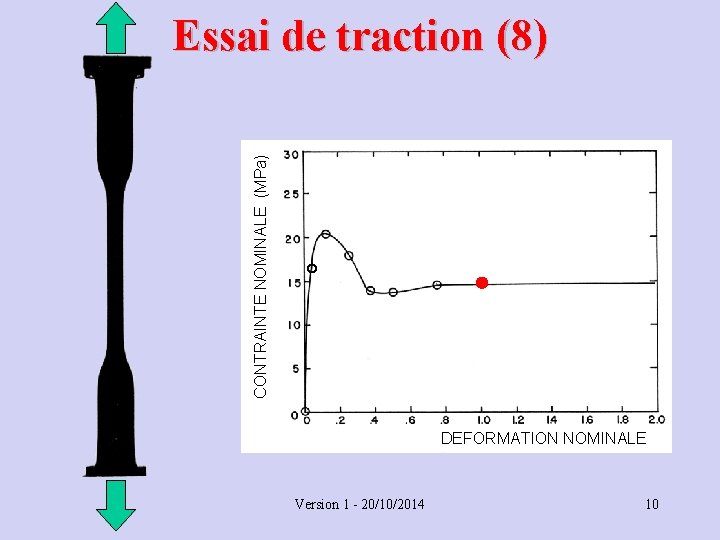

CONTRAINTE NOMINALE (MPa) Essai de traction (8) DEFORMATION NOMINALE Version 1 - 20/10/2014 10

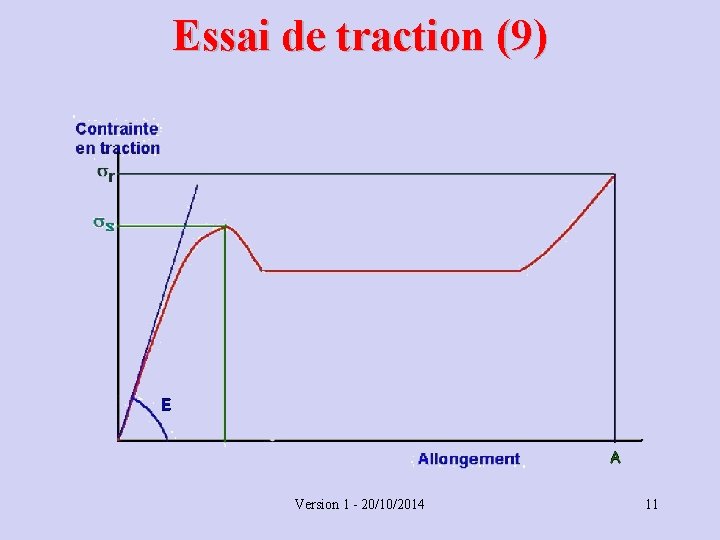

Essai de traction (9) Version 1 - 20/10/2014 11

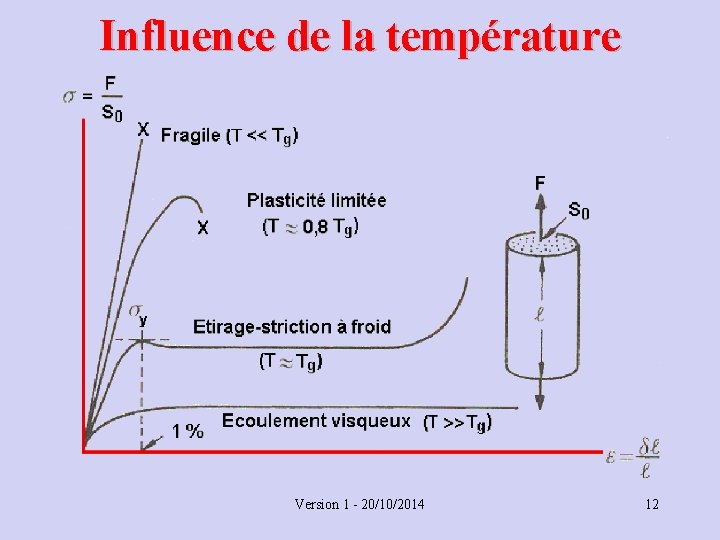

Influence de la température Version 1 - 20/10/2014 12

Module de Young Matériau Module de Young (MPa) Acier 210 000 Polyimides 3 000 – 5 000 Polyesters 1 000 – 5 000 Nylon 2 000 – 4 000 Polystyrène 3 000 – 3 400 Polyéthylène 200 – 700 Caoutchouc 10 - 100 Version 1 - 20/10/2014 13

Coefficient de Poisson Ø Correspond à l’amincissement de la section suite à une traction. Ø Sans unités Ø n = 1/3 pour la plupart des matériaux Ø n = ½ pour les élastomères Version 1 - 20/10/2014 14

Module d’élasticité transversal Version 1 - 20/10/2014 15

Plan du chapitre : • Mécanique des matériaux • Résistance à la fatigue • Fluage • Résilience • Dureté Version 1 - 20/10/2014 16

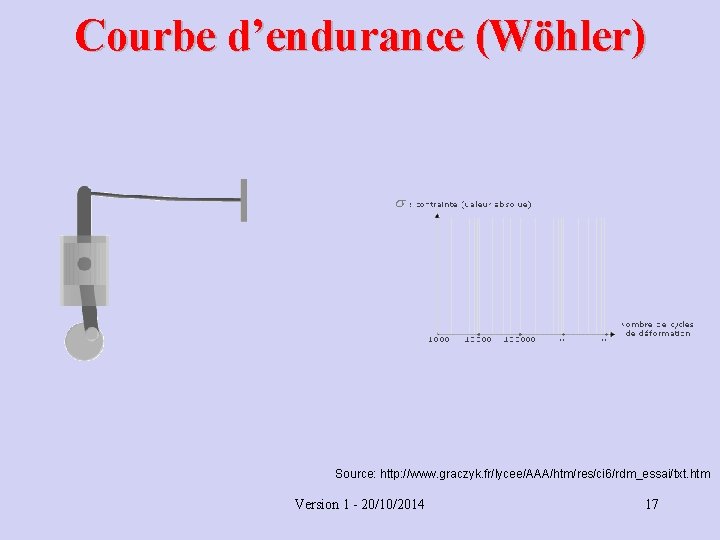

Courbe d’endurance (Wöhler) Source: http: //www. graczyk. fr/lycee/AAA/htm/res/ci 6/rdm_essai/txt. htm Version 1 - 20/10/2014 17

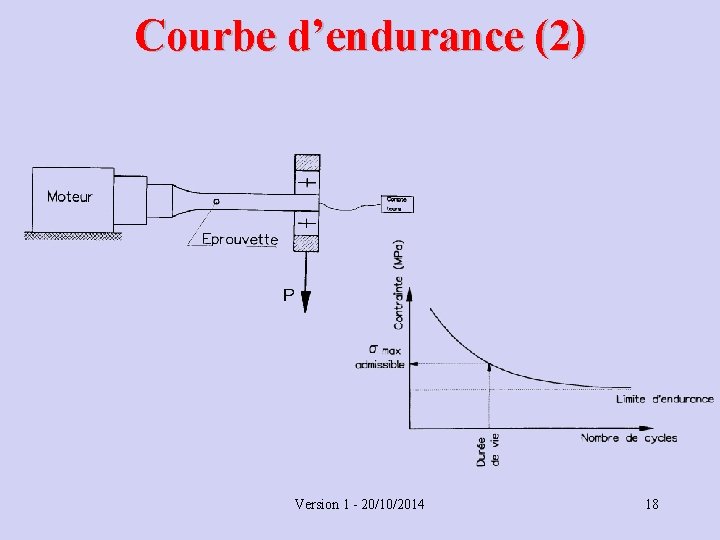

Courbe d’endurance (2) Version 1 - 20/10/2014 18

Courbe d’endurance (3) Version 1 - 20/10/2014 19

Plan du chapitre : • Mécanique des matériaux • Résistance à la fatigue • Fluage • Résilience • Dureté Version 1 - 20/10/2014 20

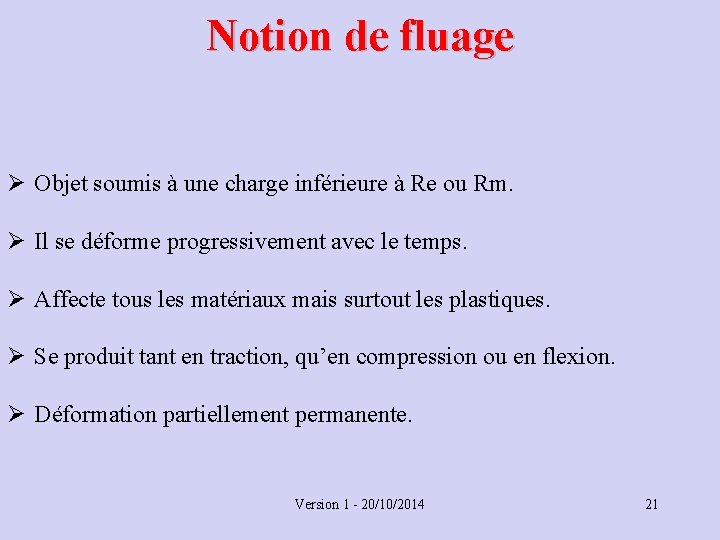

Notion de fluage Ø Objet soumis à une charge inférieure à Re ou Rm. Ø Il se déforme progressivement avec le temps. Ø Affecte tous les matériaux mais surtout les plastiques. Ø Se produit tant en traction, qu’en compression ou en flexion. Ø Déformation partiellement permanente. Version 1 - 20/10/2014 21

Notion de fluage (2) Version 1 - 20/10/2014 22

Plan du chapitre : • Mécanique des matériaux • Résistance à la fatigue • Fluage • Résilience • Dureté Version 1 - 20/10/2014 23

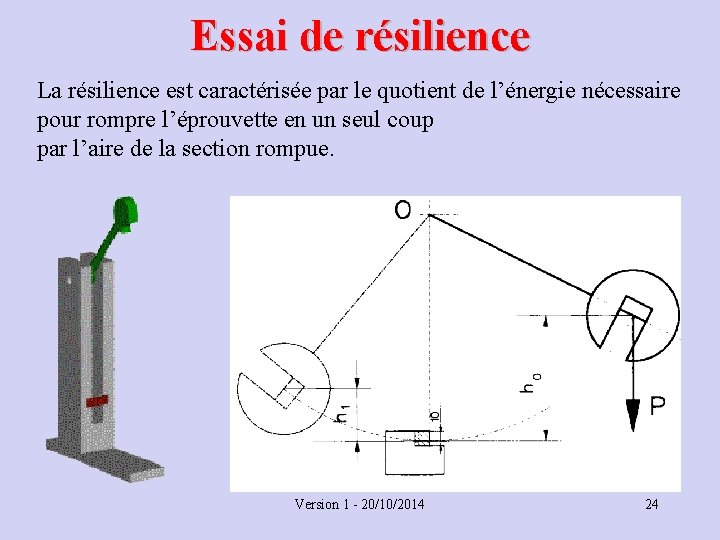

Essai de résilience La résilience est caractérisée par le quotient de l’énergie nécessaire pour rompre l’éprouvette en un seul coup par l’aire de la section rompue. Version 1 - 20/10/2014 24

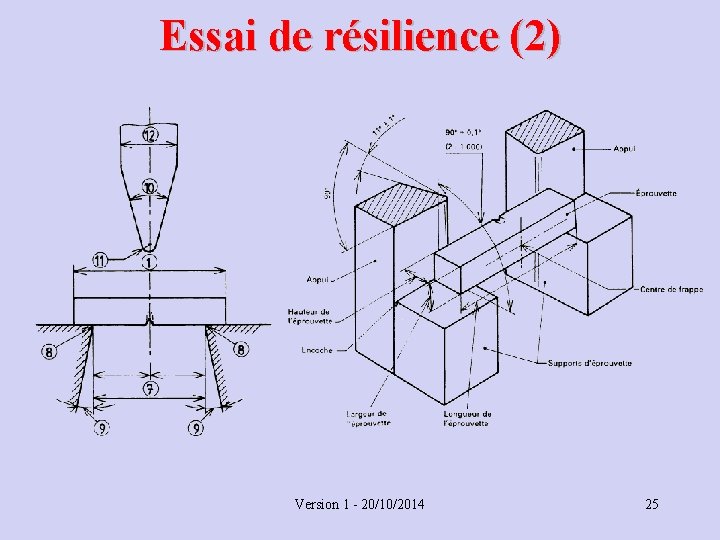

Essai de résilience (2) Version 1 - 20/10/2014 25

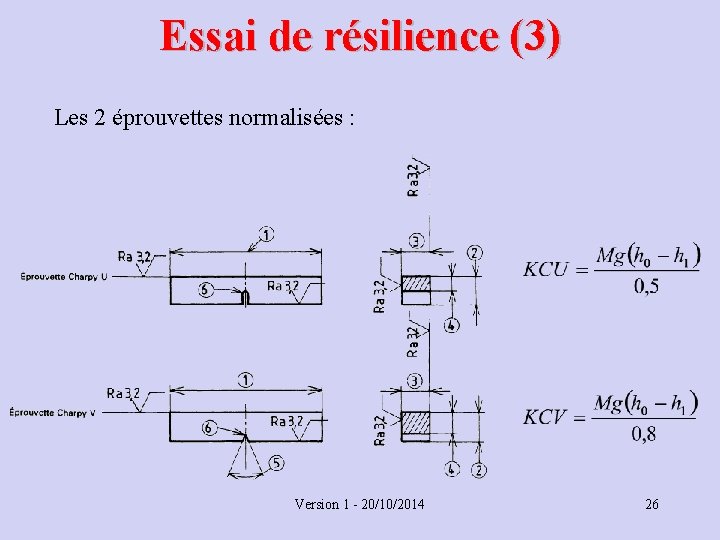

Essai de résilience (3) Les 2 éprouvettes normalisées : Version 1 - 20/10/2014 26

Plan du chapitre : • Mécanique des matériaux • Résistance à la fatigue • Fluage • Résilience • Dureté Version 1 - 20/10/2014 27

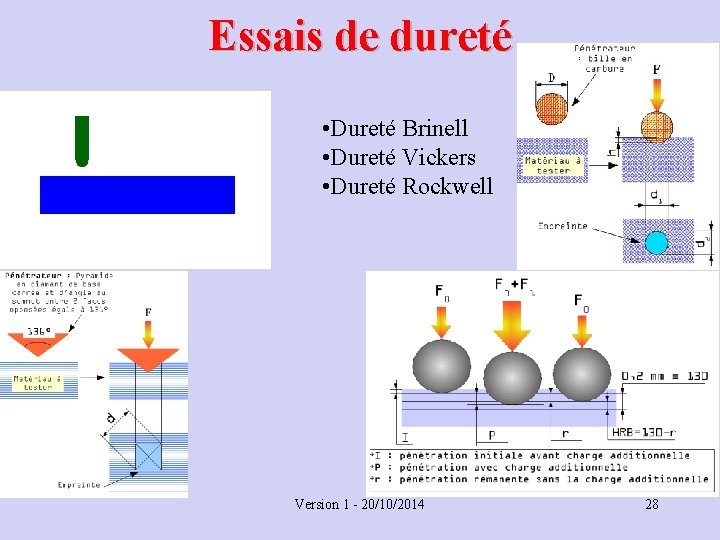

Essais de dureté • Dureté Brinell • Dureté Vickers • Dureté Rockwell Version 1 - 20/10/2014 28
