Chapitre 15 Corrosion Plan du chapitre Gnralits Les
- Slides: 23
Chapitre 15 : Corrosion Plan du chapitre : • Généralités • Les manifestations de la corrosion • La corrosion humide (ou électrochimique) • Les causes usuelles • Les facteurs de corrosion • Protection ou lutte contre la corrosion
Généralités (1) Différentes formes de corrosion Corrosion générale Corrosion intergranulaire

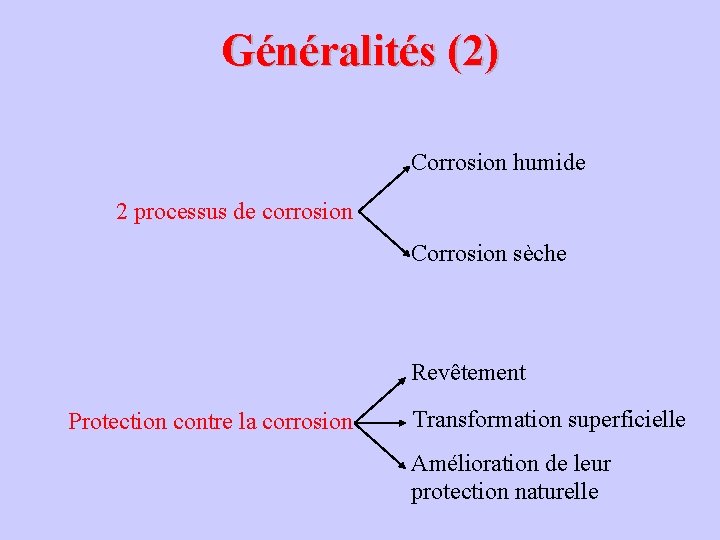

Généralités (2) Corrosion humide 2 processus de corrosion Corrosion sèche Revêtement Protection contre la corrosion Transformation superficielle Amélioration de leur protection naturelle
Généralités (3)
• • Plan du chapitre : Généralités Les manifestations de la corrosion La corrosion humide (ou électrochimique) Les causes usuelles Les facteurs de corrosion Protection ou lutte contre la corrosion
Les manifestations de la corrosion (1) Corrosion générale Rouille Augmentation de la rouille Apparition de magnétite
Les manifestations de la corrosion (2) Corrosion localisée Environnement sélectif par rapport au matériau. Processus de corrosion : ØRupture du film. ØPénétration. ØAdsorption.
Les manifestations de la corrosion (3) Corrosion intergranulaire Comme son nom l’indique, elle se retrouve au niveau des joints de grains. Surtout dans les aciers inoxydables et les alliages d’aluminium.
Les manifestations de la corrosion (4) Corrosion sous contrainte Effet combiné : Ød’une contrainte (traction, flexion, contrainte résiduelle, …) Ød’un milieu agressif.

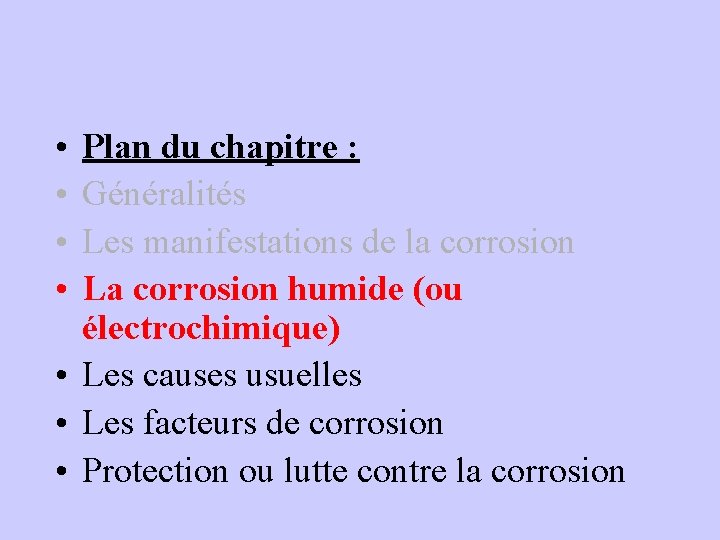

• • Plan du chapitre : Généralités Les manifestations de la corrosion La corrosion humide (ou électrochimique) • Les causes usuelles • Les facteurs de corrosion • Protection ou lutte contre la corrosion

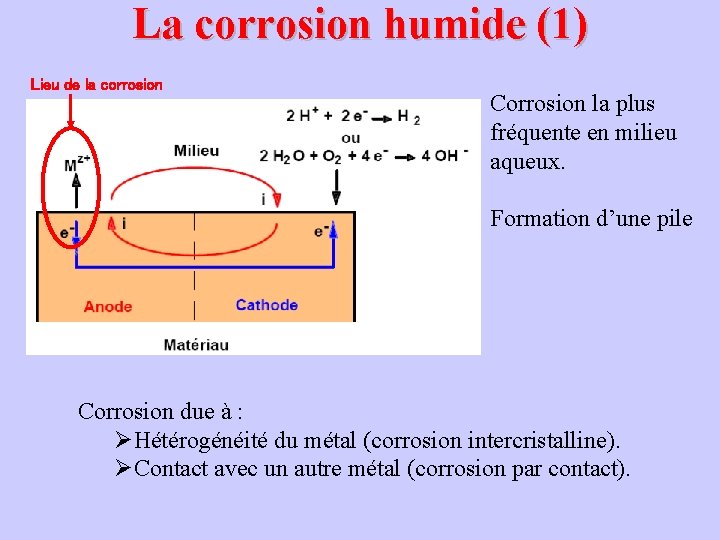

La corrosion humide (1) Lieu de la corrosion Corrosion la plus fréquente en milieu aqueux. Formation d’une pile Corrosion due à : ØHétérogénéité du métal (corrosion intercristalline). ØContact avec un autre métal (corrosion par contact).
La corrosion humide (2) Exemples de corrosion
La corrosion humide (3) Echelle de classification électrochimique des métaux

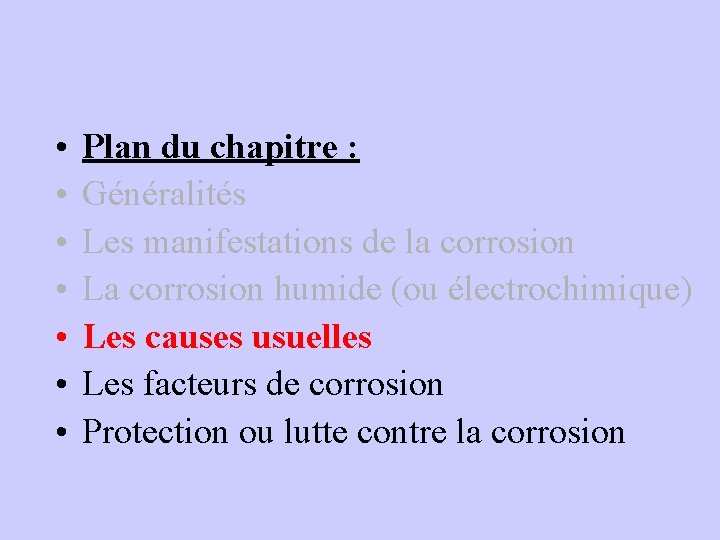

• • Plan du chapitre : Généralités Les manifestations de la corrosion La corrosion humide (ou électrochimique) Les causes usuelles Les facteurs de corrosion Protection ou lutte contre la corrosion
Les causes usuelles ØHétérogénéité du métal (constitution, aspect superficiel, mécanique, structure) ØHétérogénéité du milieu corrosif (concentrations <>) ØContact entre métaux dissemblables (acier et cuivre) ØCalamine (film d’oxyde, de couleur bleue foncée)
• • Plan du chapitre : Généralités Les manifestations de la corrosion La corrosion humide (ou électrochimique) Les causes usuelles Les facteurs de corrosion Protection ou lutte contre la corrosion
Les facteurs de corrosion ØL’air et les intempéries (par exemple si HR> 60%) ØL’eau ØLes acides (attaquent les métaux) ØLa chaleur (active l’oxydation)
• • Plan du chapitre : Généralités Les manifestations de la corrosion La corrosion humide (ou électrochimique) Les causes usuelles Les facteurs de corrosion Protection ou lutte contre la corrosion
Protection ou lutte contre la corrosion (1) Revêtements métalliques Utilisés contre la corrosion atmosphérique. ØRevêtements anodiques En recouvrant le métal par du zinc (moins noble que l’acier) : E 0 Zn = -0, 76 V et E 0 Fe = -0, 44 V. L’épaisseur est importante (entre 100 et 200 µm). ØRevêtements cathodiques Métal d’apport plus noble (nickel sur de l’acier, par exemple) : E 0 Ni = -0, 26 V et E 0 Fe = -0, 44 V. Continuité du revêtement est importante.
Protection ou lutte contre la corrosion (2) Revêtements métalliques Quelques exemples : ØZingage, ØAluminage, ØPlombage, ØPhosphatation, ØChromisation.
Protection ou lutte contre la corrosion (3) Par la géométrie des pièces Corrosion en zone humide Mauvais Bon
Protection ou lutte contre la corrosion (4) Par la géométrie des pièces Corrosion galvanique
Protection ou lutte contre la corrosion (5) Par la géométrie des pièces Corrosion sous contrainte
